HG/T 4245-2011
基本信息
标准号： HG/T 4245-2011
中文名称：阳图型热敏 CTP 版材用感光胶
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：126639
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 4245-2011.Photosensitive emulsion for positive thermal CTP plate.
1范围
HG/T 4245规定了阳图型热敏CTP版材用感光胶的要求、试验方法、检验规则、标志、标签、包装、运输和贮存。
HG/T 4245适用于阳图型热敏CTP版材用感光胶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 6388运输包装收发货标志
GB/T 6543运输包装用单瓦楞纸箱和双瓦楞纸箱
GB/T 6679固体化工产品采样通则
GB/T 9861成像材料照相胶片和相纸照相乳剂湿抗划伤的测量方法
GB/T 606化学试剂水分测定通用方法(卡尔●费休法)
GB/T 10247-2008粘度测量方法
GB 15346-1994化学试剂包装及标志
CY/T 25阳图型PS版感光液
HG/T 3804阳图热敏 CTP版
3要求
阳图型热敏 CTP 版材用感光胶应满足表1所规定的质量指标。
4试验方法
4.1试验用材料、试剂和仪器
4.1.1 版基制备
将1050型的铝板带材经过洗涤、氧化、封孔制成热敏 CTP 的版基,满足HG/T 3804对版基的要求。
4.1.2 热敏CTP版试片制备
将试样通过一次旋转式、滚动式或挤压式均匀地涂布到4.1.1版基上,在100°C温度下烘烤10min,形成涂层厚度为1.6g/㎡~1.7g/㎡、涂层溶剂残留≤2 %的符合HG/T 3804的阳图热敏 CTP版试片。
4.1.3显影液
不同体系的热敏感光胶有其相匹配的碱性显影液,并不能做到通用,因此,检测不同的感光胶要选择与之匹配的显影液。
1范围
HG/T 4245规定了阳图型热敏CTP版材用感光胶的要求、试验方法、检验规则、标志、标签、包装、运输和贮存。
HG/T 4245适用于阳图型热敏CTP版材用感光胶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 6388运输包装收发货标志
GB/T 6543运输包装用单瓦楞纸箱和双瓦楞纸箱
GB/T 6679固体化工产品采样通则
GB/T 9861成像材料照相胶片和相纸照相乳剂湿抗划伤的测量方法
GB/T 606化学试剂水分测定通用方法(卡尔●费休法)
GB/T 10247-2008粘度测量方法
GB 15346-1994化学试剂包装及标志
CY/T 25阳图型PS版感光液
HG/T 3804阳图热敏 CTP版
3要求
阳图型热敏 CTP 版材用感光胶应满足表1所规定的质量指标。
4试验方法
4.1试验用材料、试剂和仪器
4.1.1 版基制备
将1050型的铝板带材经过洗涤、氧化、封孔制成热敏 CTP 的版基,满足HG/T 3804对版基的要求。
4.1.2 热敏CTP版试片制备
将试样通过一次旋转式、滚动式或挤压式均匀地涂布到4.1.1版基上,在100°C温度下烘烤10min,形成涂层厚度为1.6g/㎡~1.7g/㎡、涂层溶剂残留≤2 %的符合HG/T 3804的阳图热敏 CTP版试片。
4.1.3显影液
不同体系的热敏感光胶有其相匹配的碱性显影液,并不能做到通用,因此,检测不同的感光胶要选择与之匹配的显影液。
标准图片预览
标准内容

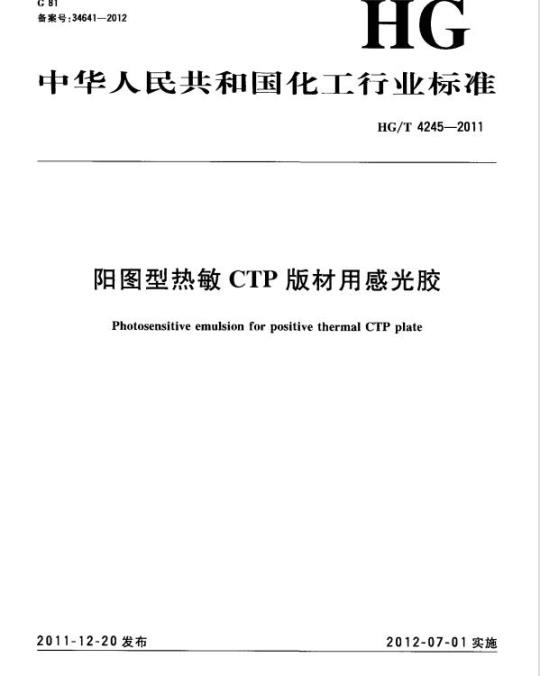

ICS37.100.99
备案号：34641—2012
中华人民共和国化工行业标准
HG/T4245—2011
阳图型热敏CTP版材用感光胶
Photosensitive emulsion for positive thermal CTP plate2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则进行起草。HG/T4245-—2011
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任，本标准由中国石油和化学工业联合会提出。本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432)归口。本标准由泰兴市东方实业公司、北京师范大学、乐凯华光印刷科技有限公司负责起草。本标准主要起草人：邹应全、沙正、徐建成、赵伟建、潘展。本标准属首次发布。
1范围
阳图型热敏CTP版材用感光胶
HG/T4245—2011
本标准规定了阳图型热敏CTP版材用感光胶的要求、试验方法、检验规则、标志、标签、包装、运输和贮存。
本标准适用于阳图型热敏CTP版材用感光胶。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 191
GB/T 6388
GB/T6543
GB/T 6679
GB/T9861
GB/T 606
包装储运图示标志
运输包装收发货标志
运输包装用单瓦楞纸箱和双瓦楞纸箱固体化工产品采样通则
成像材料照相胶片和相纸
照相乳剂湿抗划伤的测量方法
化学试剂水分测定通用方法（卡尔·费休法）GB/T10247--2008粘度测量方法
GB15346---1994
化学试剂包装及标志
CY/T25
阳图型PS版感光液
HG/T3804
3要求
阳图热敏CTP版
阳图型热敏CTP版材用感光胶应满足表1所规定的质量指标。表1
固含量/%
水分/%
粘度(25)/cps
感度（涂层厚度1.6g/m2~1.7g/m2）/(mJ/ctm2）网点分辨力（曝光能量120mJ/cm2）感光性能
亲墨性
抗划伤性
耐显影性(50%的网点两次显影的差值)/%抗异丙醇性（25%异丙醇，25℃，30tnin）/%抗老化性(100℃，2h或60℃，120h)/%指
110~140，图像清晰
1%~99%网点齐全
留膜率≥75
感度变化≤60%，50%网点变化≤3%良好
HG/T4245—2011
4试验方法
4.1试验用材料、试剂和仪器
4.1.1版基制备
将1050型的铝板带材经过洗涤、氧化、封孔制成热敏CTP的版基、满足HG/T3804对版基的要求。4.1.2热敏CTP版试片制备
将试样通过一次旋转式、滚动式或挤压式均匀地涂布到4.1.1版基上，在100℃温度下烘烤10min，形成涂层厚度为1.6g/m2～1.7g/m2、涂层溶剂残留≤2%的符合HG/T3804的阳图热敏CTP版试片。
4.1.3显影液
不同体系的热敏感光胶有其相匹配的碱性显影液，并不能做到通用，因此，检测不同的感光胶要选择与之匹配的显影液。
4.1.4试剂
去离子水，电导率为≤30uS/cm
异丙醇，分析纯；
印刷用提墨剂。
4.1.5仪器
热敏CTP制版机，选用带能量梯度测试和网点测试软件的830nm红外激光制版机；显影机，热敏CTP版专用显影机：网点面积测试专用密度仪。
4.2固含量检测
首先，将干净的结晶皿称量为（Mi），加人过滤好的热敏CTP感光胶称量（M?）后，放人干燥箱中，100℃干燥至恒重（大约30min)，然后将结晶Ⅲ放在干燥器中降至室温称量（M3）；以上称量均精确至0.0001g。最后按式（1）进行计算，即可算出此阳图热敏CTP感光胶的固含量。M3-Mi
式中：
称量瓶的质量，单位为克(g)；
称量瓶和热敏CTP感光胶的总质量，单位为克（g)；称量瓶和干燥后剩余固体的总质量，单位为克（)；热敏CTP感光胶的固体含量，数值以%表示。4.3水分检测
按GB/T606的方法检测。
4.4粘度检测
按GB/T10247毛细管法检测，
4.5感光性能测定
4.5.1显影条件Www.bzxZ.net
选用与相应阳图型热敏CTP版材用感光胶匹配的显影液，用热敏CTP版专用显影机，在25℃显影25s
4.5.2感度检测
使用830nm热敏直接制版机，不同的热敏CTP版制版机，计算感度的方法不同，但都有对应的曝光能量，可换算为感度值。用热敏直接制版机内置测试梯尺对按本标准4.1.2制得的热敏感光胶CTP版试片进行制版，在本标准4.5.1的显影条件下，显影后，得到最低梯段的曝光能量，就是其感度；也可2
HG/T4245—2011
采用试验曝光仪器检测，激光器输出830nm左右红外光的功率为20mW～60mW，可进行调整，光斑直径0.01cm，在T(0.01s)时间内可扫出一定面积(0.01cmX0.25cm）的线条，采用本标准4.5.1的显影条件，测得到清晰的线条所需最低功率，通过式(2)计算可得出版材的感度：S
式中：
感度（最适合成像的光量），单位为毫焦每平方厘米（mJ/cm2）：T
扫描时间，单位为秒（s)：
激光器输出到达样版的光斑的功率，单位为毫瓦（mW）：A-—相应扫描时间内所扫描的面积，单位为平方厘米（ctm2）。4.5.3网点分辨率检测
用热缴直接制版机内置测试梯尺对按本标准4.1.2制得的热敏感光胶CTP版试片，进行扫描制得网点测试版样，在本标准4.5.1的显影条件下显影后，用印刷用反射密度仪测量1%～99%的网点。4.5.4耐显影性检测
用本标准4.5.1显影条件将按本标准4.1.2制得的热敏感光胶CTP版试片，按本标准4.5.3方法制得网点检测版样，进行两次显影，分别测试第一次和第二次显影后的50%的网点密度值，以显影一次的密度值减去显影第二次后的密度值，即可得到二次显影网点损失率。4.5.5抗异丙醇(抗IPA)性测定
取三块10cm×10cm未曝光的按本标准4.1.2制得的热敏感光胶CTP版试片，先对其称量（M）；然后将其放入25℃士1℃的25%异丙醇溶液中浸泡30min后，取出并用清水洗净，烘干后再称量（Ms）；再将其用丙酮或乙二醇独乙醚去掉残余的感光层后，用清水洗净，烘干后再称量（M）；以上称量均精确至0.0001g。最后按式（3)进行计算，即可算出此感光层的抗醇留膜率。Ms-Me、
X-M-Me
式中：
M4--未曝光的版样试片质量，单位为克（g)；M5--在25%异丙醇中浸泡后烘干的试片质量，单位为克（g）；M6——在25%异丙醇中浸泡后去掉感光层的试片质量，单位为克（g）；X-感光层的抗醇留膜率，数值以%表示。4.5.6抗老化性测定
将合台适规格的按本标准4.1.2制得的热敏感光胶CTP版样品，在100C下烘烤2h或60C下烘烤5h分别按本标准4.5.2和4.5.3进行感度检测和网点检测，检测不同老化时间的感度、网点还原性变化4.6亲墨性测定
选取按本标准4.1.2制得的热敏感光胶CTP版样品，在热敏直接制版机上进行扫措制版，在本标准4.5.1的显影条件下显影，用脱脂纱布在版材上提墨后，用清水冲洗后观察着墨情况。版材空白部分应不着墨，版材图像部分应全部着墨。4.7抗划伤性测定
参考GB/T9861方法，将按本标准4.1.2制得的热敏感光胶CTP版样品在涂膜划痕试验仪或QHZ型涂膜划痕试验仪，进行划痕检测，当出现划伤时记录础码读数。5检验规则
5.1出厂检验
出厂检验项目为本标准中第3章要求。阳图型热敏CTP版材用感光胶应经生产厂质检部门检验3
HG/T4245—2011
合格，附合格证明后方可出厂
5.2产品验收
经销商或用户有权按本标准规定进行产品验收，经检验合格的产品，应予接收。若经检验有不合格项目，则应加倍取样进行复验，以复验结果为准，若仍有不合格项目，经销商或用户有权提出退换货要求。
6标志、标签、包装、运输、贮存6.1标志、标签
6.1.1标志
阳图热敏CTP感光胶的每个包装容器上都应涂印耐久、清晰的标志，标志内容至少应有：a）产品名称；
生产厂名称、地址；
c）生产日期；
d）净含量：
e）产品质量检验合格证明。
6.1.2标签
产品应有标签，标签上应注明生产厂名、生产日期、合格证明、执行标准编号、批号、详细地址、邮政编码及电话、注册商标、型号、规格数量、保证期以及“小心轻放”、“防晒”、“防热”等字样和标志，标志应符合GB/T191、GB/T6388之规定。6.2包装
按GB15346—1994包装要求执行。6.3运输
本产品为易燃品应远离火源，运输时应保持温度在15℃～35℃，防止倒置，小心轻放，避免碰撞，切勿损坏包装。
6.4贮存
阳图型热敏CTP版材用感光胶应在阴凉15℃～35℃条件下存，远离火源，防止受潮受热。6.5保质期
产品在本标准规定的贮存、运输条件下，产品自生产之日起，保质期为6个月。中华人民共和国
化工行业标准
阳图型热敏CTP版材用感光胶
HG/T 4245—2011
出版发行：化学工业出版社
（北京市东城区青年潮南街13号邮政编码100011)化学工业出版社印刷厂
880mm×1230mm1/16印张%字数9千字2012年3月北京第1版第1次印刷
书号：155025·1223
购书咨询：010-64518888
售后服务：010-64518899
网址，http：//cip.com,cn购买本书，如有缺损质量间题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
