SN/T 4133-2015.Determination of phthalate plasticizers in toys-LC-MS/MS method.
1范围
SN/T 4133规定了玩具材料中聚合物材质、纺织物和油漆涂层中DBP、BBP、DEHP、DNOP、DINP和DIDP6种邻苯二甲酸酯增塑剂的液相色谱/质谱测定方法。
SN/T 4133适用于聚合物材质、纺织物和油漆涂层玩具材料中上述6种邻苯二甲酸酯增塑剂测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T22048玩具及儿童用品聚氣乙烯塑料中邻苯二甲酸酯增塑剂的测定
GB/T 6682分 析实验室用水规格和试验方法(ISO 3696)
3方法提要
用二氯甲烷在索氏(Soxhlet)抽提器或者溶剂萃取器中对试样中的DBP、BBP、DEHP、DNOP、DINP和DIDP 6种邻苯二甲酸酯增塑剂进行提取，提取液定容后,用液相色谱质谱/质谱(LC-MS/MS)测定,外标法定量。
4试剂和材料
除非另有说明,所用试剂均为分析纯,水为GB/T 6682规定的一级水。
4.1二氯甲烷:色谱纯。
4.2甲 醇:色谱纯。
4.3乙酸铵。
4.4甲 酸。
4.5 10 mmol/L乙酸铵溶液(含0.2%甲酸):称取0.770g乙酸铵(4.3),取2 mL甲酸,用水溶解并定容至1000ml。
4.6邻苯二甲 酸酯标准品:纯度均不低于95%,参见附录A。
1范围
SN/T 4133规定了玩具材料中聚合物材质、纺织物和油漆涂层中DBP、BBP、DEHP、DNOP、DINP和DIDP6种邻苯二甲酸酯增塑剂的液相色谱/质谱测定方法。
SN/T 4133适用于聚合物材质、纺织物和油漆涂层玩具材料中上述6种邻苯二甲酸酯增塑剂测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T22048玩具及儿童用品聚氣乙烯塑料中邻苯二甲酸酯增塑剂的测定
GB/T 6682分 析实验室用水规格和试验方法(ISO 3696)
3方法提要
用二氯甲烷在索氏(Soxhlet)抽提器或者溶剂萃取器中对试样中的DBP、BBP、DEHP、DNOP、DINP和DIDP 6种邻苯二甲酸酯增塑剂进行提取，提取液定容后,用液相色谱质谱/质谱(LC-MS/MS)测定,外标法定量。
4试剂和材料
除非另有说明,所用试剂均为分析纯,水为GB/T 6682规定的一级水。
4.1二氯甲烷:色谱纯。
4.2甲 醇:色谱纯。
4.3乙酸铵。
4.4甲 酸。
4.5 10 mmol/L乙酸铵溶液(含0.2%甲酸):称取0.770g乙酸铵(4.3),取2 mL甲酸,用水溶解并定容至1000ml。
4.6邻苯二甲 酸酯标准品:纯度均不低于95%,参见附录A。
标准图片预览
标准内容

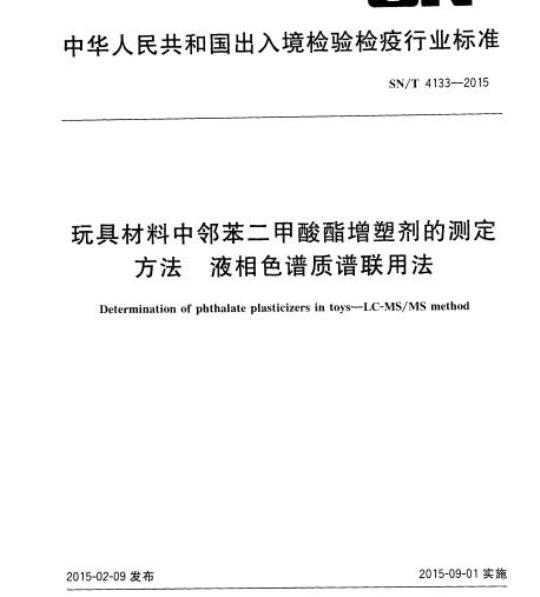

中华人民共和国出入境检验检疫行业标准SN/T 4133--2015
玩具材料中邻苯二甲酸酯增塑剂的测定方法液相色谱质谱联用法
Determination of phthalate plasticizers in toys--LC-MS/MS method2015-02-09发布
中华人民共和国
国家质量监督检验检疫总局
2015-09-01实施
本标准按照GB/T1.1一2009给出的规则起草。SN/T4133-2015
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国上海出人境检验检疫局、中华人民共和国江苏出人境检验检疫局。
本标准主要起草人：于文佳、卫碧文、郑翊、李敬。I
1范围
玩具材料中苯二甲酸酯增塑剂的测定方法液相色谱质谱联用法
SN/T4133—2015
本标准规定了玩具材料中聚合物材质、纺织物和油漆涂层中DBP、BBP、DEHP、DNOP、DINP和DIDP6种邻苯二甲酸酯增塑剂的液相色谱/质谱测定方法。本标准适用于聚合物材质、纺织物和油漆涂层玩具材料中上述6种邻苯二甲酸酯增塑剂测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T22048玩具及儿童用品聚氯乙烯塑料中邻苯二甲酸酯增塑剂的测定GB/T6682分析实验室用水规格和试验方法（ISO3696）3方法提要
用二氯甲烷在索氏（Soxhlet）抽提器或者溶剂萃取器中对试样中的DBP、BBP、DEHP、DNOP、DINP和DIDP6种邻苯二甲酸酯增塑剂进行提取，提取液定容后，用液相色谱-质谱/质谱（LC-MS/MS)测定，外标法定量。
4试剂和材料
除非另有说明，所用试剂均为分析纯，水为GB/T6682规定的一级水。4.1二氯甲烷：色谱纯。
4.2甲醇：色谱纯。
4.3乙酸铵。
4.4甲酸。
4.510mmol/l.乙酸铵溶液（含0.2%甲酸）：称取0.770g乙酸铵（4.3），取2mL甲酸，用水溶解并定容至1000ml
4.6邻苯二甲酸酯标准品：纯度均不低于95%，参见附录A。4.7标准储备溶液：分别准确称取适量的邻苯二甲酸酯标准品（4.6），用二氯甲烷（4.1)配制成DBP、BBP、DEHP、DNOP、DINP和DIDP浓度均为5g/L的混合标准储备溶液。宜在0℃～4℃冰箱中保存，有效期6个月。
4.8标准工作溶液：采用逐级稀释的方法配制DBP、BBP、DEHP、DNOP、DINP和DIDP浓度从0.1mg/L到5mg/L的其中一级或者几级混合标准工作溶液。宜在0℃～4℃冰箱中保存，有效期3个月。
4.9固相萃取柱（SPE)：硅胶填料500mg，柱管体积6mL，或相当者。4.10有机系微孔滤膜：孔径0.22μm。1
SN/T4133—2015
仪器和设备
液相色谱-串联质谱仪（LC-MS/MS)：配电喷雾离子源。天平：感量为0.1mg。
旋转蒸发器。
索氏抽提器：150mL，参见附录B。溶剂萃取器（又称脂肪抽提器）：参见附录B。破碎设备：低温冷冻研磨仪、金属切割机、电锯、刮刀、剪刀等。微量取液器。
分析步骤
试样制备
聚合物材质
用破碎设备（5.6）将样品制成不超过5mm两份（供平行测定用)。
纺织物
m的碎片，混匀。准确称取1g（精确至1mg）试料用剪刀将样品剪碎至不超过5mm×5mm的碎片，混（供平行测定用）。
6.1.3油漆涂层
准确称取1g（精确至1mg）试料两份利用刮刀刮取玩具上的粉末涂层，混匀可。准确称取1g（精确至1mg）试料两份（供平行测定用）。6.1.4其他材料
参考6.1.1、6.1.2、6.1.3的方法获取玩具上的测试部分
空白试验
除了不加试料，其他按6.3～6.4进行检测。提取
6.3.1方法A
试料提取过程参见GB/T22048。
试样溶液用二氯甲烷定容至25mL，试液经有机系微孔滤膜（4.10)过滤后，供LC-MS/MS（5.1）测定。
6.3.2方法B
试料提取过程参见GB/T22048。
试样溶液液用二氯甲烷定容至25mL，试液经有机系微孔滤膜（4.10)过滤后，供LC-MS/MS（5.1)测定。
6.4测定
液相色谱-质谱/质谱工作条件
SN/T4133—2015
由于测试结果取决于所使用的仪器，因此不可能给出色谱分析的通用参数，设定的参数应保证6.4.1.1
测定时，被测组分与其他组分能够得到有效的分离。以下参数可供参考，具体实例可参见附录C。6.4.1.2
液相色谱条件：
色谱柱：C1s（100mm×2.1mm），或相当者；流动相：甲醇（A），10mmol/L乙酸铵（含0.2%甲酸）溶液（B)；流速：0.2mL/min；
柱温：25.0℃；
进样量：2μL；
梯度洗脱程序参见附录C。
质谱条件：
离子源：电喷雾离子化离子源（ESI)：扫描方式：正离子；
监测方式：多反应监测；
其他条件参见附录C。
6.4.2定性分析
按照上述条件测定样品和标准品样品中待测物质色谱峰的保留时间与标准品对应的保留时间偏差在士2.5%之内；且样品谱图中被测组监测离子的相对丰度与浓度接近的标准溶液谱图中对应的监许偏差不超过表1规定的范围，则可判定为样品中存在对应的测离子的相对丰度进行比较，相对丰度允
被测物。
相对离子丰度/%
允许的相对偏差/%
6.4.3定量分析
定性确证时相对离子丰度的最大允许偏差~50
>10~20
根据试样中被测物含量的情况，选定浓度相近的标准工作溶液（4.8），按6.4.1相同条件，分别对标准工作溶液和试样溶液等体积参插进样测定。工作液和样液中待测物的响应值均应在仪器线性响应范围内。如果含量超过标准曲线范围，应用二氯甲烷稀释到合适浓度后再进行分析。本标准采用外标法对邻苯二甲酸酯进行定量分析。采用多反应监测模式，在色谱图中选取适当的定量选择离子（参见图C.1)进行峰面积积分，按式(1)计算样品中每种邻苯二甲酸酯的含量。1
结果计算
测定结果按式(1)计算：
（c,-c）×V×f
.（1)
SN/T4133—2015
式中：
试样中被测邻苯二甲酸酯的含量，单位为毫克每千克（mg/kg）；试样的测试溶液中被测邻苯二甲酸酯浓度值，单位为毫克每升（mg/L)；空白液中被测邻苯二甲酸酯的浓度值，单位为毫克每升（mg/L）；定容体积，单位为毫升（mL）；稀释倍数；
样品称样质量，单位为克（g）。计算结果表示到个位数。
测定低限、回收率和精密度
测定低限
本方法对DBP、BBP、DEHP、DNOP、DINP和DIDP共6种邻苯二甲酸酯增塑剂含量的测定低限均为0.1mg/kg。
回收率
本标准的6种邻苯二甲酸酯增塑剂的回收率为85%～115%8.3
B精密度
在重复性条件下获得的两次独立测试结果的绝对差值不大于这两个测定值的算术平均值的20%，以95%的置信度为前提。
测试报告
测试报告应至少包括以下内容：a)Www.bzxZ.net
样品的来源及描述；
本标准的编号（包括年号）；
提取方法：方法A或方法B；
测试结果：报告平行样的算术平均值：与本标准的任何偏离；
在测试中观察到的异常现象；
测试日期。
附录A
（规范性附录）
本标准检测的6种邻苯二甲酸酯
6种邻苯二甲酸酯的信息如表A.1所示。表A.16种邻苯二甲酸酯的信息
邻苯二甲酸酯名称
邻苯二甲酸二丁酯
邻苯二甲酸丁芋酯
邻苯二甲酸二
(2-乙基)己酯
邻苯二甲酸二正辛酯
邻苯二甲酸二异王酯
邻苯二甲酸二异癸酯
英文名称(缩写)
Dibutyl phthalate
Benzyl butyl
phthalate(BBP)
Bis(2-ethylhexyl)
phthalate(DEHP)
Di-n-octyl
phthaiate(DNOP)
Di-iso-nonyl
phthalate(DINP)
Di-iso-decyl
phthalate(DIDP)
84-74-2
85-68-7
117-81-7
117-84-0
28553-12-0b
68515-48-01
26761-40-0d
68515-49-1°
DINP和DIDP的化学结构式只是它们各自的同分异构体中的一种。化学结构式
SN/T4133—2015
化学分子式
CH22 O
Ct,Ha O,
Ca+ H3a O,
CaHa204
bCASNo.28553-12-0是邻苯二甲酸二异王酯(DINP)--类同分异构体的混合物，此物质适宜作标准品CASNo.68515-48-0是邻苯二甲酸酯的混合物，含有三类同分异构体：邻苯二甲酸二异辛酯（DIO)P)，邻苯二甲酸二异于酯(DINP)，邻苯二甲酸二异癸酯(DIDP)，其中，主要成分是DINP。dCASNo.26761-40-0是邻苯二甲酸二异癸酯（DIDP)一类同分异构体的混合物，此物质适宜作标准品*CASNo.68515-48-0是邻苯二甲酸酯的混合物，含有三类同分异构体：邻苯二甲酸二异壬酯（DINP)，邻苯二甲酸二异癸酯(DIDP)，邻苯二甲酸二异十一酯(DIUP)，其中，主要成分是DIDP。SN/T4133—2015
附录B
（资料性附录）
索氏抽提器和溶剂萃取器的装置图索氏抽提器和溶剂萃取器的装置图见图B.1和图B.2。说明：
冷凝器；
提取器；
样品纸简：
说明：
冷凝器；
回流管：
萃取器；
样品纸筒；
萃取瓶。
吸管：
连接管；
网底烧瓶。
索氏抽提器装置图
溶剂萃取器装置图
附录C
（资料性附录）
6种邻苯二甲酸酯的测定示例
SN/T4133—2015
可测定增塑剂的LC-MS/MS有很多种型号，以下仅以某型号的LC-MS/MS为例提供参考，其他型号的LC-MS/MS的工作条件可以根据各自仪器的具体情况而定。在下述测定工作条件下，LC-MS/MS多反应监测色谱图见图C.1。
RT:0.00—12.00
总离子流色谱图；
DBP离子流色谱图；
BBP离子流色谱图；
TTTTTT
DEHP和DNOP离子流色谱图；
DINP离子流色谱图；
DIDP离子流色谱图。
6种邻苯二甲酸酯增塑剂的多反应监测离子流色谱图7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
