HG/T 4193-2011.Tyre valves extension.
1范围
HG/T 4193规定了轮胎气门嘴延伸管(以下简称延伸管)的术语和定义、型号标记、结构型式及尺寸、零部件的类型、结构尺寸及材料、外观、密封性、连接、爆破、试验方法、检验规则、标识、包装和贮存。
HG/T 4193适用于载重汽车(包括客车、挂车及无轨电车)、工业车辆、工程机械、拖拉机、农业和林业机械等轮胎气门嘴充气用延伸管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 1796.6轮胎气门嘴第6部分:气门芯(neq GB 1796.6-2008, ISO 9413 : 1998, Tyrevalves-Dimensions and designation)
GB 1796.7轮胎气门嘴第7部分:零部件(GB 1796. 7-2009, Tyre valves Part 7: Compo-nents)
GB/T 2828.1-2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(idt ISO 2859-1 : 1999)
GB 9764轮胎气门嘴芯腔(mod GB 9764-2009, ISO 20562 : 2004, Tyre valves-ISO core chambers No. 1,No.2 and No.3)
GB 9765轮胎气门嘴螺纹(mod GB/T 9765-2009 ,ISO 4570 : 2002, Tyre valve threads)
GB/T 12839轮胎气门嘴术语及其定义(neq GB/T 12839-2005， ISO 3877-2 : 1997, Tyres,valvcs and tubes- List of equivalent terms-Part 2:Tyre valves)
GB/T 21285轮胎气门嘴及其零部件的标识方法(mod GB/T 21285-2007, ISO 10475 : 1992,Valves for tubeless tyres and valves for tubes-Identification system for valves and their components)
HG/T 4194 轮胎气门嘴延伸管试验方法(HG/T 4194-2011, Test method for tyre valve exten-sion)
1范围
HG/T 4193规定了轮胎气门嘴延伸管(以下简称延伸管)的术语和定义、型号标记、结构型式及尺寸、零部件的类型、结构尺寸及材料、外观、密封性、连接、爆破、试验方法、检验规则、标识、包装和贮存。
HG/T 4193适用于载重汽车(包括客车、挂车及无轨电车)、工业车辆、工程机械、拖拉机、农业和林业机械等轮胎气门嘴充气用延伸管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 1796.6轮胎气门嘴第6部分:气门芯(neq GB 1796.6-2008, ISO 9413 : 1998, Tyrevalves-Dimensions and designation)
GB 1796.7轮胎气门嘴第7部分:零部件(GB 1796. 7-2009, Tyre valves Part 7: Compo-nents)
GB/T 2828.1-2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(idt ISO 2859-1 : 1999)
GB 9764轮胎气门嘴芯腔(mod GB 9764-2009, ISO 20562 : 2004, Tyre valves-ISO core chambers No. 1,No.2 and No.3)
GB 9765轮胎气门嘴螺纹(mod GB/T 9765-2009 ,ISO 4570 : 2002, Tyre valve threads)
GB/T 12839轮胎气门嘴术语及其定义(neq GB/T 12839-2005， ISO 3877-2 : 1997, Tyres,valvcs and tubes- List of equivalent terms-Part 2:Tyre valves)
GB/T 21285轮胎气门嘴及其零部件的标识方法(mod GB/T 21285-2007, ISO 10475 : 1992,Valves for tubeless tyres and valves for tubes-Identification system for valves and their components)
HG/T 4194 轮胎气门嘴延伸管试验方法(HG/T 4194-2011, Test method for tyre valve exten-sion)
标准图片预览
标准内容

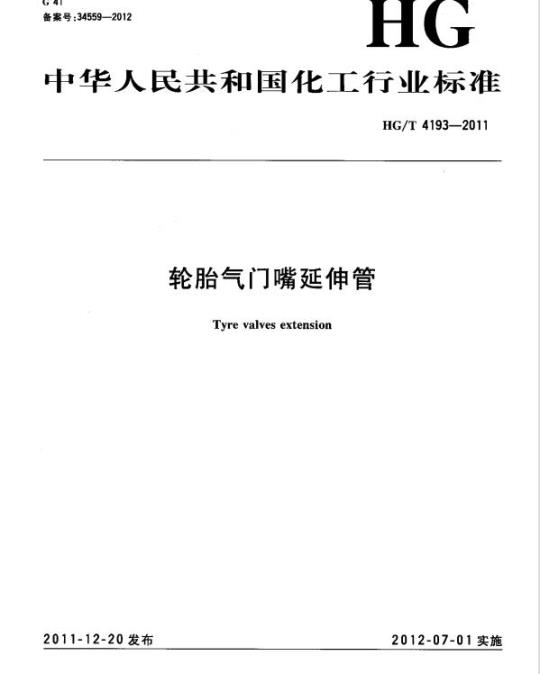

ICS83.160.01
备案号：34559—2012
中华人民共和国化工行业标准
HG/T4193—2011
轮胎气门嘴延伸管
Tyrevalvesextension
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
本标准的编写格式依据GB/T1.1的规定。HG/T4193—2011
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。本标准起草单位：江阴市天一气门芯有限公司、江阴市创新气门嘴有限公司、上海保隆汽车科技股份有限公司、宁波豪锋思科汽配有限公司、山东高天金属制造有限公司、山东高密市同进气门嘴有限公司。
本标准主要起草人：唐建兰、陆小勇、王贤勇、李云样、李峰、玄成琪。1范围
轮胎气门嘴延伸管
HG/T4193—2011
本标准规定了轮胎气门嘴延伸管（以下简称延伸管的术语和定义、型号标记、结构型式及尺寸、零部件的类型、结构尺寸及材料、外观、密封性、连接、爆破、试验方法、检验规则、标识、包装和贮存。
本标准适用于载重汽车（包括客车、挂车及无轨电车）、工业车辆、工程机械、拖拉机、农业和林业机械等轮胎气门嘴充气用延伸管。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB1796.6轮胎气门嘴第6部分：气门芯（neqGB1796.6—2008，ISO9413：1998，Tyrevalves—Dimensions and designation)GB1796.7轮胎气门嘴第7部分：零部件（GB1796.7—2009，TyrevalvesPart7：Components）
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(idtISO2859-1：1999)
GB9764轮胎气门嘴芯腔（modGB9764—2009，ISO20562：2004，Tyrevalves—ISOcorechambers No.1,No.2 and No.3)GB9765轮胎气门嘴螺纹（modGB/T9765—2009，ISO4570：2002，Tyrevalvethreads）GB/T12839轮胎气门嘴术语及其定义（neqGB/T12839—2005，ISO3877-2：1997，Tyresvalvesand tubes—Listof equivalentterms—Part2;Tyrevalves)GB/T21285轮胎气门嘴及其零部件的标识方法（modGB/T21285—2007，ISO10475：1992，Valves for tubeless tyres and valves for tubes—Identification system for valves and thcir components)HG/T4194轮胎气门嘴延伸管试验方法（HG/T4194—2011，Testtmethodfortyrevalveextension)
3术语和定义
GB/T12839确立的术语及其定义适用于本文件。4型号标记
4.1产品型号
一个延伸管型号用5个符号表示，前4个符号为：2个字母和2个数字，最后1个数字为延伸管长度。
第1个字母应符合GB/T21285的规定；第2个字母“Y”表示延伸管代号；两个数字表示延伸管系列代号；最后1个数字表示延伸管的各种规格。1
HG/T4193—2011
4.2标记说明
标记示例：
延伸管规格：直式为总长度，弯式为水平长度延伸管系列代号
延伸管代号
延伸管形状(直式、单弯、双弯、三弯或多弯）及延伸管与气门嘴连接螺纹的字母代号
示例1：延伸管形状为直式，与气门嘴连接的内螺纹为8V1，系列排序第2种，总长度为40mm，标记为CY02-40。示例2：延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为8V1，系列排序第1种，水平长度为100mm，标记为DY01-100。
示例3：延伸管形状为直式，与气门嘴连接的内螺纹为12V1，系列排序第1种，总长度为100mm，标记为HY01-100。示例4延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为12V1，系列排序第1种，水平长度为150mm标记为JY01-150。
5结构型式及尺寸
延伸管的结构型式及尺寸应符合图1～图7的规定。L
滚花或六角
普通芯腔防护帽
一H01型气门芯；
连接嘴；
固定套；
-软管：
连接管；
B10C型密封垫；
一连接螺母。
尺寸L最小为75mm。
图1CY01系列延伸管
1号芯腔
8(最小)
普通芯腔防护相：
H01S型气门芯：
管体，
顶杆：
B10C型密封垫。
尺寸L最小为35mm。
普通芯腔防护相；
·H01S型气门芯；
管体；
顶杆；
B10C型密封垫。
尺寸L最小为50mm。
8(最小)
六角可没有
8.4(最小)
2CY02系列延伸管
六角可没有
1号芯腔
8.4(最小)
3CYO3系列延伸管
1号芯腔
HG/T4193—2011
HG/T4193—2011
液花或六角
普通芯腔防护帽；
H01型气门芯；
连接嘴：
固定套：
软管，
连接管：
B10C型密封垫；
连接螺母。
尺寸L最小为75m。
大芯腔防护帽：
H02型气门芯：
E08型六角螺母；
连接嘴；
周定套：
软管：
连接管；
B11C型密封垫：
连接母。
&尺寸L最小为100mm。
螺纹8V
图4DY01系列延伸管
图5HYO1系列延伸管
导芯服
1号芯腔
\—大芯腔防护帽；
-H02S型气门芯，
E08型六角螺母；
管体；
5.——预杆：
-B11C型密封垫。
a尺寸L最小为65mm。免费标准bzxz.net
操纹12V1
大芯腔防护帽；
H02型气门芯；
E08型六角螺母；
连接嘴；
固定套；
软管；
连接管；
B11C型密封垫：
连接螺母。
a尺寸1.最小为100mm。
10(最小)
图6HY02系列延伸管
图7JYO1系列延伸管
2号芯腔
HG/T4193—2011
2号芯髓
HG/T4193-—2011
零部件的类型、结构尺寸及材料6
6.1密封垫
密封垫的类型、结构尺寸应符合图8的规定，材料为橡胶。D
B10C,B11C型密封垫
6.2气门芯
H01、H02型气门芯应符合GB1796.6的规定。6.3防护帽
防护帽应符合GB1796.7的规定。6.4六角螺母
六角螺母应符合GB1796.7的规定。6.5芯腔
芯腔应符合GB9764的规定。
6.6螺纹
螺纹的牙形、极限尺寸及公差应符合GB9765的规定。6.7其他零件的类型、结构尺寸及材料h
其他零件的类型、结构尺寸应符合第5章的规定，材料应符合表1的规定。表
零件名称
连接嘴
固定套
连接管
连接螺母
7外观
黄铜或其他金属材料
橡胶或其他材料
黄铜或其他金属材料
7.1延伸管各零件表面不应有油污、锈蚀、裂纹及其他影响使用性能的缺陷，金属零件表面应有防腐处理。
7.2密封垫和软管表面不应有海绵状、气泡、缺胶、夹杂物及其他影响使用性能的缺陷。8密封性
延伸管与气门嘴的装配扭矩为2N·m。8.2延伸管最大使用压力为1400kPa。在使用压力下，温度为一40℃～100℃时，应保证整个延伸管6
的密封性。
9连接
软管与连接嘴或连接管的连接
软管与连接嘴或连接管应连接牢固，并能承受不低于300N的拉力。9.2连接管与连接螺母的连接
连接管与连接臻母连接后应能相对转动。9.3气门芯与顶杆的连接
HG/T4193—2011
H01S、H02S型气门芯与项杆应连接牢固，无窜动，并能承受不低于80N的拉力。10爆破
CY01、DY01、HY01、JY01系列延伸管在温度为20℃～26℃下，并在4200kPa的压力下，维持2min不应爆破。
11试验方法
11.1外观
目测检验。
11.2喉部直径和圆锥面位置
喉部直径和圆锥面位置，用专用量规或通用量具测量。11.3外螺纹的中径、大径；内螺纹的中径、小径和深度尺寸5V1、8V1、12V1螺纹，用螺纹通规测量外螺纹中径、内螺纹中径和内螺纹深度，用光滑通规、光滑止规或通用量具测量外螺纹大径和内螺纹小径。11.4相对转动
连接管与连接螺母连接后相对转动，用手试。11.5无案动
气门芯与顶杆应连接牢固，无审动，用手试。11.6其他试验方法
其他试验方法应按HG/T4194的规定。12检验规则
12.1延伸管的检验程序及其实施，应符合GB/T2828.1一2003的规定。12.1.1同型号延伸管的一个人库批或发货批为一个检查批。12.1.2按质量特性的重要性把不合格分为A类不合格、B类不合格和C类不合格。各类项目又分为若干个检查组（见表2)。
12.1.3各检查组的接收质量限（AQL)（用每百单位产品不合格品数表示）和检查水平(IL)见表2。12.2按表2的检查分组分别实施检验，判定合格或不合格。12.3逐批检查后的处置应符合GB/T2828.1--2003的规定。7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
