GB/T 7920.9-2020.Earth-moving machinery-Graders-Terminology and commercial specifications.
1范围
GB/T 7920.9规定了平地机及其装置的术语和商业文件的技术内容。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 21404-2008内燃机发动机功率的确定和测量方法一般要求(ISO 15550:2002,IDT)
ISO 5010土方机械轮胎式机器转向要求( Earth- moving machinery-Rubber-tyred machines- Steering requirements)
ISO 6746-1土方机械尺寸与符号的定义第1部分:主机( Earth-moving machinery-Definitions of dimensions and codes-Part 1 : Base machine)
ISO 6746-2土方机械尺寸与符号的定义 第2 部分:工作装置和附属装置(Earth-moving machinery- Definitions of dimensions and codes-Part 2 : Equipment and

ICS53.100

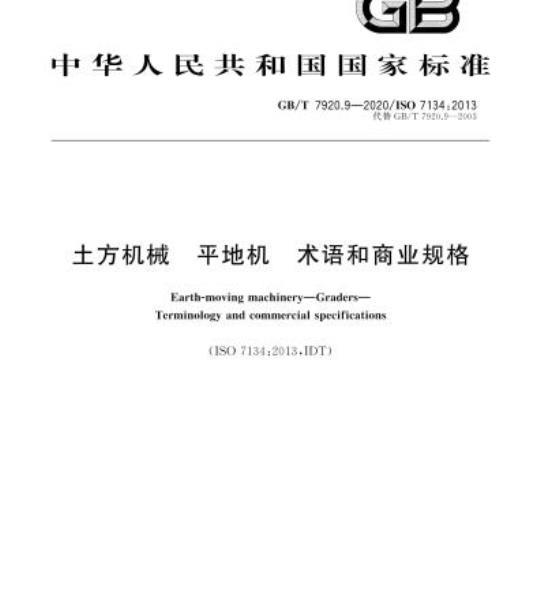

中华人民共和国国家标准
GB/T7920.9—2020/ISO7134:2013代替GB/T7920.9—2003
土方机械
平地机
术语和商业规格
Earth-movingmachinery-Graders-Terminologyand commercial specifications(ISO7134:2013,IDT)
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
规范性引用文件
术语和定义
一般定义
附属装置（尺寸见附录B)
5附属装置
5.1尺寸
商业文件规格
发动机·
传动系统…
转向系…
制动器
液压系统的泵
系统的液体容量
平地机外形尺寸
附录A（规范性附录）工作装置尺寸附录B（规范性附录）
参考文献
附属装置尺寸
GB/T7920.9—2020/ISO7134:201310
GB/T7920分为以下部分：
第4部分：混凝土机械术语；
GB/T7920.9—2020/ISO7134:2013第5部分：土方机械压路机和回填压实机术语和商业规格；第6部分：建筑施工机械与设备
打桩设备术语和商业规格；
第8部分：土方机械铲运机术语和商业规格；第9部分：土方机械平地机术语和商业规格：第10部分：道路施工与养护设备稳定七拌和机术语和商业规格；
第11部分：道路施工与养护设备沥青混合料搅拌设备术语和商业规格第12部分：道路施工与养护机械设备沥青混凝土摊铺机术语和商业规格；第13部分：混凝土路面铺筑机械与设备术语；术语和商业规格；
第14部分：道路施工与养护设备沥青酒布车/喷洒机第15部分：沥青储存、熔化和加热装置术语；第16部分：道路施工与养护设备石屑撒布机术语和商业规格；第17部分：钢筋加工机械术语。本部分为GB/T7920的第9部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T7920.9一2003《土方机械平地机术语和商业规格》。本部分与GB/T7920.9-2003相比，除编辑性修改外主要技术变化如下：修改了标准的范围（见第1章，2003年版的第1章）；修改了规范性引用文件（见第2章，2003年版的第2章）；修改了术语和定义（见第3章，2003年版的第3章）；增加了对工作质量分布的规定（见6.9.2）；将主机的尺寸和附属装置的尺寸调整为规范性附录（见附录A和附录B,2003年版的3.6、3.7)。本部分使用翻译法等同采用ISO7134：2013《土方机械平地机术语和商业规格》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T8592—2001土方机械轮胎式机器转向尺寸的测定（eqvISO7457：1997）GB/T14781—2014
4土方机械轮胎式机器转向要求（ISO5010：2007,IDT）GB/T18577.1一2008土方机械尺寸与符号的定义第1部分：主机（ISO6746-1：2003，IDT)
GB/T18577.2—2008土方机械免费标准bzxz.net
尺寸与符号的定义
第2部分：工作装置和附属装置
(ISO6746-2:2003,IDT)
为了便于使用，本部分做了以下编辑性修改：删除某些脚注，其内容直接写人条文内；更正了图11和图12中的编辑性错误。本部分由中国机械工业联合会提出。本部分由全国土方机械标准化技术委员会（SAC/TC334)归口。本部分起草单位：徐州徐工筑路机械有限公司、天津工程机械研究院有限公司、徐州市质量技术监督综合检验检测中心、山东临工工程机械有限公司、山推工程机械股份有限公司、宏源精工车轮股份有目
GB/T7920.9—2020/ISO7134:2013限公司。
本部分主要起草人：李博、陈宝庆、崔祥柱、崔元福、田铁军、陈汉杰、何明虎本部分所代替标准的历次版本发布情况为：GB/T7920.9—1987、GB/T7920.9—2003。N
1范围
GB/T7920.9—2020/IS07134:2013土方机械平地机术语和商业规格GB/T7920的本部分规定了平地机及其装置的术语和商业文件的技术内容。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T21404一2008内燃机发动机功率的确定和测量方法一般要求（ISO15550：2002,IDT）ISO5010土方机械轮胎式机器转向要求（Earth-movingmachinery—Rubber-tyredmachines—Steering requirements)ISO6746-1土方机械尺寸与符号的定义第1部分：主机（Earth-movingmachinery一Definitions of dimensions and codesPart 1:Base machine)ISO6746-2土方机械尺寸与符号的定义第2部分：工作装置和附属装置（Earth-movingmachinery—Definitions of dimensions and codesPart 2:Equipment and attachments)ISO7457土方机械轮胎式机器转向尺寸的测定（Earth-movingmachinery一Determinationofturning dimensions of wheeled machines)3术语和定义
下列术语和定义适用于本文件。3.1一般定义
平地机
grader
自行的轮胎式机械在前、后桥之间装有一个可调节的铲刀；机器可装有一个前置推土板或松土耙，松土粑也可装在两桥之间。
[GB/T8498—2017，定义4.8]
主机basemachine
制造商使用说明书所叙述的，不带有工作装置的平地机，它备有固定附属装置所必需的连接件。3.1.3
equipment
工作装置
安装在主机上的一组部件，用以完成其基本的设计功能。3.1.4
附属装置
attachment
可选择的部件总成，安装在主机上，用于专门的用途。1
GB/T7920.9—2020/ISO7134:20133.1.5
手component
主机、工作装置和附属装置的零件或零件总成。3.2质量
operatingmass
工作质量
主机、制造商规定的工作装置、司机（75kg）、装足油的燃油箱、润滑油箱、液压系统和冷却系统的质量。
运输质量shippingmass
不包括司机的主机质量，但包括润滑系统，液压系统和冷却系统，燃油箱装10%容量的燃油，工作装置、司机室、机棚、司机保护结构的安装与否，均按制造商的规定。3.2.3
司机室、机棚、ROPS或FOPS质量量cab、canopy、ROPSorFOPSmass司机室、机棚、滚翻保护机构（ROPS）、落物保护结构（FOPS)本身的质量，包括它们的零部件以及固定到主机上所需连接件的质量。3.3性能
净功率
netpower
在试验台架上，当发动机装有GB/T21404一2008中表1第2列所列并且是第3列要求的发动机净功率试验所需装用设备和辅助装置时，在相应的发动机转速下，在曲轴末端或其相当零件处所测得的功率。
注：若功率测量时必须装有变速箱，则应将变速箱功率损失加上实测功率才是发动机的净功率。[GB/T21404—2008，定义3.3.3.1]3.3.2
最大行驶速度
maximumtravel speed
在坚硬水平地面上，每个前进挡和后退挡上所能达到的最大速度。3.4附属装置（尺寸见附录B）
松土粑
scarifier
带齿的机械，这些齿能插人并疏松土质、沥青和碎石等路面的表层。注：松土耙可装在平地机前桥前面或前后桥之间。3.4.2
松土器
ripper
由支承架组成，可通过一固定架与平地机后部相连的装置。注：它装配有一个或多个齿。
扫雪装置
snowplough
装在平地机前桥前面的一套装置。在做扫雪动作时，利用除雪板将雪扫向侧面注：除雪板可以是单面或者是V形的2
前置铲刀
推土板
frontblade
GB/T7920.9—2020/IS07134:2013装在平地机前桥前面的铲刀，通常用于向前铲、推泥土或类似的物料。4主机
平地机应根据以下属性分类。
4.1.1底盘车轮数
平地机车轮数可以是：
四轮，见图1；
六轮，见图2。
图1四轮平地机
4.1.2发动机数
平地机装有一台发动机，见图3。4.1.3发动机位置
平地机的发动机可以置于：
前部，见图4；
后部，见图5。
前置发动机平地机
图3单发动机平地机
六轮平地机
图5后置发动机平地机
