标准号: GB/T 15579.10-2020

中文名称:弧焊设备 第10部分:电磁兼容性(EMC)要求

标准类别:国家标准(GB)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:11865969

相关标签: 弧焊 设备 电磁兼容

标准分类号

关联标准

出版信息

相关单位信息

标准简介

GB/T 15579.10-2020.Arc welding equipment-Part 10 : Electromagnetic compatibility(EMC) requirements.
1范围
GB/T 15579的本部分规定了:
a) 射频发射的标准和试验方法;
b)谐波电流发射、电压波动和闪烁的标准和试验方法;
c)抗扰度要求和试验方法,包括连续骚扰、瞬态骚扰、传导骚扰、辐射骚扰和静电放电。
GB/T 15579.10适用于弧焊及类似工艺的设备,包括电源及辅助设备,如送丝装置冷却系统、引弧和稳弧装置等。
注1:类似工艺是指如等离子切割,电弧螺柱焊等。
注2:本部分不涉及弧焊设备的基本安全要求,如防电击、非常规运行、绝缘配合和相关的介电强度试验。
按照本部分进行型式试验并符合要求的弧焊设备,适用于所有应用场所。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文.件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 17625.1-2012电磁兼容 限值 谐波电 流发射限值(设备每相输入电流≤16 A)[IEC 61000-3-2:2009+ Cor.1(第3.2版),IDT)]
IEC 60050(所有部分)国 际电工术语( International Electrotechnical Vocabulary)
IEC 60974-1弧焊设备第 1部分:焊接电源(Arc welding equipment-Part 1: Welding power sources)
IEC 60974-6弧焊设备第6部分:限制负载的设备(Arc welding equipment-Part 6: Limited duty equipment)

标准图片预览






标准内容

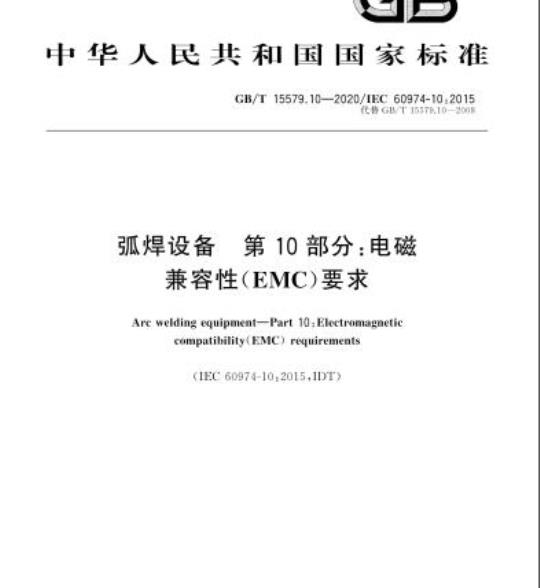

ICS25.160.30
中华人民共和国国家标准
GB/T15579.10—2020/IEC60974-10:2015代替GB/T15579.10—2008
弧焊设备
第10部分:电磁
兼容性(EMC)要求
Arc weldingequipmentPart10:Electromagneticcompatibility(EMC)requirements(IEC60974-10:2015,IDT)
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
规范性引用文件
术语和定义
通用试验要求
发射及抗扰度布置
发射试验
抗扰度试验:
8用户文件:www.bzxz.net
附录A(资料性附录)
附录B(资料性附录)
附录C(资料性附录)
参考文献
安装和使用
弧焊设备试验布置1
便携式弧焊设备试验布置2
图1试验布置俯视图:
输入电流不大于75A设备的谐波电流要求闪烁要求概述
B类弧焊电源输出电流纹波限值
外壳的抗扰度电平
AC输入电源端口的抗扰度电平.
检测和控制端口的抗扰度电平
闲置状态下设备电源端子骚扰电压限值负载状态下设备电源端子骚扰电压限值闲置状态下电磁辐射骚扰限值
负载状态下电磁辐射骚扰限值
输入电流I
GB/T15579.10—2020/IEC60974-10:201513
≤16A的非专用设备最大允许谐波电流限值输人电流I1mx≤16A的非专用设备最大允许谐波电流限值I1max≤75A设备的电流发射限值(非三相平衡设备)I1mx≤75A的三相平衡设备的电流发射限值I1max≤75A的三相平衡设备在特定条件下(a、b、c)的电流发射限值Iime
≤75A的三相平衡设备在特定条件下(d、e、f)的电流发射限值75A的弧焊设备的限值
描述EMC特性的符
GB/T15579《弧焊设备》分为13个部分:第1部分:焊接电源;
第2部分:液体冷却系统;
第3部分:引弧和稳弧装置;
第4部分:周期检查和试验;
第5部分:送丝装置;
第6部分:限制负载的设备;
第7部分:焊炬(枪);
第8部分:焊接和等离子切割系统的气路装置;第9部分:安装和使用;
第10部分:电磁兼容性(EMC)要求;第11部分:电焊钳;
第12部分:焊接电缆耦合装置;第13部分:焊接夹钳。
本部分为GB/T15579的第10部分。本部分按照GB/T1.1一2009给出的规则起草。GB/T15579.10—2020/IEC60974-10:2015本部分代替GB/T15579.10—2008《弧焊设备第10部分:电磁兼容性(EMC)要求》。与GB/T15579.10—2008相比,主要技术变化如下:增加了在屏蔽室外选择使用去耦网络和负载(见4.6);增加了便携式设备的试验布置(见5.1);增加了复杂控制设备、液体冷却系统、引弧和稳弧装置的试验条件(见5.3);取消了射频发射中的窄带限值放宽(见2008年版的6.3.3);依据IEC61000-3-11:2000和IEC61000-3-12的变化修改了谐波和闪烁的限值并增加了流程图(见6.3.4);
增加了输出电流纹波要求(见6.3.5);依据GB/T17626.11和GB/T17626.34的变化修改了电压暂降要求(见7.4);修改了资料性附录“安装和使用”(见附录A);依据CISPR11:2009的变化修改了适用的限值(见附录B);增加了射频设备类别和使用限制的指示符号(见附录C)。本部分使用翻译法等同采用IEC60974-10:2015《弧焊设备第10部分:电磁兼容性(EMC)要求》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下:GB/T4365—2003电工术语电磁兼容IEC60050(161):1990,IDT);GB4824一2019工业、科学和医疗设备射频骚扰特性限制和测量方法(CISPR11:2016,IDT);
GB/T6113.101—2016
第1-1部分:无线电
无线电骚扰和抗扰度测量设备和测量方法规范骚扰和抗扰度测量设备测量设备(CISPR16-1-1:2010,IDT);GB/T6113.102—2018
第1-2部分:无线电
无线电骚扰和抗扰度测量设备和测量方法规范目
GB/T15579.10—2020/IEC60974-10:2015骚扰和抗扰度测量设备传导骚扰测量的耦合装置(CISPR16-1-2:2014,IDT);6无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分:无线GB/T6113.104—2016
电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地(CISPR16-1-4:2012,IDT);GB/T15579.1—2013弧焊设备第1部分:焊接电源(IEC60974-1:2005.IDT);GB/T15579.6—2018弧焊设备第6部分:限制负载的设备(IEC60974-6:2010,IDT);GB/T17625.2—2007
电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制(IEC61000-3-3:2005,IDT):GB/T17625.7—2013
电磁兼容限值对额定电流≤75A且有条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪炼的限制(1EC61000-3-11:2000,MOD)电磁兼容限值每相输人电流大于16A小于等于75A连接到公GB/T17625.8—2015
用低压系统的设备产生的谐波电流限值(IEC61000-3-12:2004,IDT);字试验和测量技术静电放电抗扰度试验(IEC61000-4-2:GB/T17626.2—2018电磁兼容
2008,IDT);
GB/T17626.3—2016
电磁兼容
(IEC61000-4-3:2010,IDT);
GB/T17626.4—2018电磁兼容
(IEC61000-4-4:2012,IDT);
GB/T17626.5—2019电磁兼容
5:2014,IDT);
GB/T17626.6—2017T
电磁兼容
(IEC61000-4-6:2013,IDT);
试验和测量技术
试验和测量技术
试验和测量技术
射频电磁场辐射抗扰度试验
电快速瞬变脉冲群抗扰度试验
浪涌(冲击)抗扰度试验(IEC61000-4试验和测量技术
GB/T17626.11一2008电磁兼容试验和测量技术扰度试验(IEC61000-4-11:2004,IDT):射频场感应的传导骚扰抗扰度
电压暂降、短时中断和电压变化的抗GB/T17626.34一2012电磁兼容试验和测量技术主电源每相电流大于16A的设备的电压暂降、短时中断和电压变化抗扰度试验(IEC61000-4-34:2009,IDT)。本部分由中国电器工业协会提出。本部分由全国电焊机标准化技术委员会(SAC/TC7O)归口。本部分起草单位:深圳市佳士科技股份有限公司、上海沪工焊接集团股份有限公司、杭州凯尔达电焊机有限公司、重庆科技学院、深圳市鸿栢科技实业有限公司、北京时代科技股份有限公司、深圳市瑞凌实业股份有限公司、唐山开元电器集团有限公司、浙江肯得机电股份有限公司、上海通用电焊机股份有限公司、宁夏昊忠市好运焊机有限公司、上海广为焊接设备有限公司、昊忠市黄河电焊机有限公司、深圳市麦格米特焊接技术有限公司、成都熊谷加世电器有限公司、伊达新技术电源(昆山)有限公司、成都三方电气有限公司。
本部分主要起草人:罗卫红、舒振宇、侯润石、尹立孟、韩沛文、赵智江、王巍、陈洁、朱宣辉、王进成、周银、刘纪周、刘永平、何志军、何亚宁、陈龙、李涛、王刚。本部分所代替标准的历次版本发布情况为:-GB/T15579.10—2008。
1范围
GB/T15579.10—2020/1EC60974-10:2015弧焊设备第10部分:电磁
兼容性(EMC)要求
GB/T15579的本部分规定了:
a)射频发射的标准和试验方法;b)谐波电流发射、电压波动和闪烁的标准和试验方法;c)抗扰度要求和试验方法,包括连续骚扰、瞬态骚扰、传导骚扰、辐射骚扰和静电放电本部分适用于弧焊及类似工艺的设备,包括电源及辅助设备,如送丝装置、冷却系统、引弧和稳弧装置等。
注1:类似工艺是指如等离子切割,电弧螺柱焊等。注2:本部分不涉及弧焊设备的基本安全要求,如防电击、非常规运行、绝缘配合和相关的介电强度试验。按照本部分进行型式试验并符合要求的弧焊设备,适用于所有应用场所。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB17625.1一2012电磁兼容限值谐波电流发射限值(设备每相输人电流≤16A)[IEC61000-3-22009+Cor.1(第3.2版),IDT)]IEC60050(所有部分)国际电工术语(InternationalElectrotechnicalVocabulary)IEC60974-1弧焊设备第1部分:焊接电源(Arcweldingequipment—Part1:Weldingpowersources)
IEC60974-6弧焊设备第6部分:限制负载的设备(Arcweldingequipment—Part6:Limiteddutyequipment)
IEC61000-3-3:2013电磁兼容(EMC)第3-3部分:限值对每相额定电流≤16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制[Electromagneticcompatibility(EMC)-Part 3-3:Limits-Limitation of voltagechanges,voltage fluctuations andflicker in public low-voltage supply systems,for equipment with rated current16Aper phase andnotsubjectto conditional connectionIEC61000-3-11:2000电磁兼容(EMC)第3-11部分:限值在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制额定电流≤75A且有条件接人的设备[Electromagneticcompatibility (EMC)Part 3-ll:LimitsLimitation of voltage changes,voltage fluctuations andflicker in public low-voltage supply systems-Equipment with rated current≤75 A and subject toconditional connection
IEC61000-3-12:2011电磁兼容(EMC)第3-12部分:对每相输人电流>16A和≤75A的设备在公用低电压系统中产生的谐波电流限值[Electromagneticcompatibility(EMC)一Part3-12:Limitsfor harmonic currents produced by equipment connected to public low-voltage systems with input current>16Aand≤75Aperphase]
第4-2部分:试验和测量技术静电放电抗扰度试验[ElectroIEC61000-4-2电磁兼容(EMC)
GB/T15579.10—2020/IEC60974-102015magnetic compatibility (EMC)—Part 4-2:Testing and measurement techniquesElectrostatic discharge immunity test]
IEC61000-4-3电磁兼容(EMC)第4-3部分:试验和测量技术射频电磁场辐射抗扰度试验[Electromagnetic compatibility (EMC)-Part 4-3:Testing and measurement techniques-Radiated,radio-frequency,electromagnetic field immunitytestIEC61000-4-4:2012电磁兼容(EMC)第4-4部分:试验和测量技术电快速瞬变脉冲群抗扰度试验[Electromagnetic compatibility(EMC)—Part4-4:Testingandmeasurementtechniques—E-lectrical fasttransient/burstimmunitytest]IEC61000-4-5电磁兼容(EMC)第4-5部分:试验和测量技术浪涌(冲击抗扰度试验[Electromagnetic compatibility(EMC)—Part 4-5:Testing and measurement techniques—Surgeimmunitytest]
IEC61000-4-6电磁兼容(EMC)第4-6部分:试验和测量技术射频场感应的传导骚扰抗扰度[Electromagnetic compatibility(EMC)—Part4-6:Testingand measurementtechniquesImmunitytoconducted disturbances, induced by radio-frequency fieldsIEC61000-4-11电磁兼容(EMC)第4-11部分:试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验[Electromagneticcompatibility(EMC)-Part4-1l:TestingandmeasurementtechniquesVoltage dips,short interruptions and voltage variations immunity tests]IEC61000-4-34电磁兼容(EMC)第4-34部分:试验和测量技术主电源每相电流大于16A的设备的电压暂降、短时中断和电压变化抗扰度试验[Electromagneticcompatibility(EMC)一Part4-34: Testing and measurement techniquesVoltage dips, short interruptions and voltage variationsimmunitytestsforequipmentwithinputcurrentmorethan16AperphaseCISPR11:2009十Amendment1:2010工业、科学和医疗射频设备骚扰特性限值和测量方法(Industrial, scientific and medical equipment-Radio-frequency disturbance characteristicsLimitsandmethodsofmeasurement)
CISPR16-1-1无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分:无线电骚扰和抗扰度测量设备测量设备(Specificationforradiodisturbanceandimmunitymeasuringapparatusandmethods-Part 1-1:Radio disturbance and immunity measuring apparatus-Measuring apparatus)CISPR16-1-2无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分:无线电骚扰和抗扰度测量设备传导骚扰测量的耦合装置(Specificationforradiodisturbanceandimmunitymeasuringapparatus and methods-Part 1-2:Radio disturbance and immunity measuring apparatusCouplingdevices for conducted disturbance measurementsCISPR16-1-4无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分:无线电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地(Specificationforradiodisturbanceandimmunitymeasuring apparatus and methodsPart 1-4: Radio disturbance and immunity measuring apparatusAntennas and test sites for radiated disturbancemeasurements)3术语和定义
IEC60050-161、IEC60050-851和IEC60974-1界定的以及下列术语和定义适用于本文件。3.1
喀砺声click
幅值超过连续骚扰限值,持续时间不超过200ms并与下一个骚扰至少间隔200ms的骚扰。2
注1:两种时间间隔都与连续骚扰限值的电平有关GB/T15579.10—2020/1EC60974-10:2015注2:一个咯声可能包含一串脉冲,此时,相关时间是从第一个脉冲的起始到最后一个脉冲的结束。CDN
耦合/去耦网络。
受试设备。
闲置状态idlestate
电源接通且焊接回路无工作电流的状态。注1:对于某些类型的设备,当焊接回路通电时,没有闲置状态,只有引弧之前的工作状态注2:当电源关闭时,闲置状态与待机模式不同。便携式
portable
能由一个人随身携带的。
注:便携性通常由设备制造商根据预期用途、设备设计和/或有关法规确定。[IEC60050-151:2001,151-16-47,修改更新注]小型设备smallequipment
无论是放置在桌面上还是立在地上,包括其电缆不超过直径为1.2m且距参考地平面1.5m的圆柱形测试体积的设备。
[CISPR11:2009+Amendment1:2010,3.10]4通用试验要求
试验条件
试验应在一个从量产的产品中抽取的组装完整的设备上进行。试验应在IEC60974-1或IEC60974-6规定的条件以及额定的输入电压及频率下进行。在50Hz下得到的测试结果对60Hz下的同一操作模式来说同样有效,反之亦然。4.2测量设备
测量设备应符合CISPR16-1-1的要求以及表1、表2和表3中提到的标准的要求。3人工电源网络
应利用符合CISPR16-1-2规定的502/50H的V型人工电源网络测量电源端子骚扰电压值人工电源网络应能在射频范围内向受试设备端子之间提供一个规定的阻抗,并能将受试设备同供电线路的无用射频信号隔离开来。4.4电压探头
在不能使用人工电源网络时,应使用符合CISPR16-1-2规定的电压探头进行测试。探头分别接在每根电源线与参考地之间。探头由一个电阻器和一个隔直电容器组成,使电源线与地之间总的电阻值至少为1500Q。电容器或任何测量用保护装置对测量精度的影响都不应超过1dB,否则应予以校准。3
