GB/T 38784-2020.Suspended floor, stairs, trail and plank road glass.
1范围
GB/T 38784规定了悬空地板、踏步、步道及栈道玻璃的术语和定义、产品分类、材料、要求、试验方法、检验规则及包装、标志、运输和贮存。
GB/T 38784适用于承载人员的悬空地板、踏步、步道及栈道用玻璃。
GB/T 38784不适用于围护结构的护板或顶棚等玻璃制品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1216外径 千分尺
GB/T 2680建筑玻璃可见光透射 比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T 4167-2011砝码
GB/T 5137.1-2002汽车安 全玻璃试验方法第1部分:力学性能试验
GB 15763.2建筑用安全玻璃第2 部分:钢化玻璃
GB 15763.3建筑用安全玻璃 第3 部分:夹层玻璃
JC/T 1050-2007地面石材防滑性能等级划分及试验方法
3术语和定义
GB 15763.2和GB 15763.3界定的以及下列术语和定义适用于本文件。
3.1
悬空地板玻璃 suspended floor glass
依靠边框或点式支撑,架空安装高度不大于1m,用作地板板面的玻璃。
3.2
悬空踏步玻璃 suspended stair glass
依靠边框或点式支撑,用作台阶或楼梯踏板的玻璃。
3.3
悬空步道及栈道玻璃 suspended trail and plank road glass
依靠边框或点式支撑,安装在连接建筑物、跨越河流或依山体修建的架空通道上,用作行人步行路面的玻璃。
3.4
防滑系数 coefficient of slip-resistance
物体克服最大静摩擦力,刚好产生滑动时的切向力与垂直力的比值。

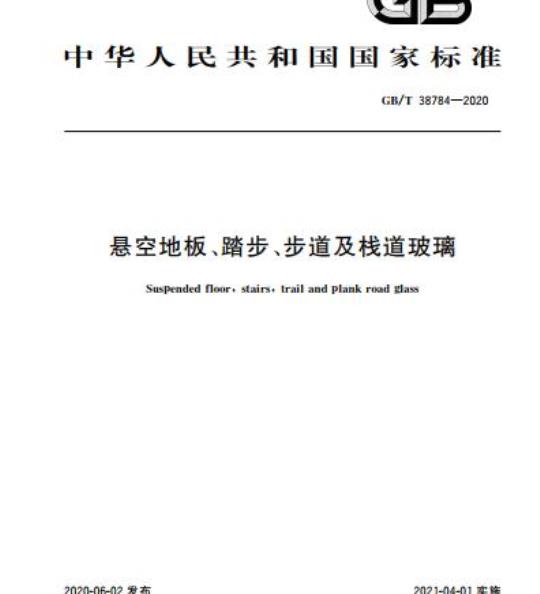

ICS81.040.20
中华人民共和国国家标准
GB/T38784—2020
悬空地板、踏步、步道及栈道玻璃Suspended floor, stairs, trail and plank road glass2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2021-04-01实施
本标准按照GB/T1.1-2009给出的规则起草本标准由中国建筑材料联合会提出本标准由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。GB/T38784—2020
本标准起草单位：中国建材检验认证集团秦皇岛有限公司、日照市华业玻璃有限公司、国家特种玻璃质量监督检验中心、可乐丽国际贸易（上海）有限公司、天津南玻节能玻璃有限公司、天津信堡玻璃股份有限公司、华测检测认证集团股份有限公司、上海皓晶玻璃有限公司、保定市大韩玻璃有限公司、东莞市群安塑胶实业有限公司
本标准主要起草人：李勇、韩影、嵇书伟、黄建斌、张红媛、熊岳峰、李江、汤庆文、周臻、安吉申、邱文心、干子轩、蔡金、舌照林、郭佳欣、康俊、张君、刘逸群。1范围
悬空地板、踏步、步道及栈道玻璃GB/T38784—2020
本标准规定了悬空地板、踏步、步道及栈道玻璃的术语和定义、产品分类、材料、要求、试验方法、检验规则及包装、标志、运输和贴存。本标准适用于承载人员的悬空地板、踏步、步道及栈道用玻璃，本标准不适用于围护结构的护板或顶棚等玻璃制品。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T1216外径千分尺
GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T4167—2011码
GB/T5137.1一2002汽车安全玻璃试验方法第1部分：力学性能试验GB15763.2建筑用安全玻璃第2部分：钢化玻璃GB15763.3建筑用安全玻璃第3部分：夹层玻璃JC/T1050—2007地面石材防滑性能等级划分及试验方法3术语和定义
GB15763.2和GB15763.3界定的以及下列术语和定义适用于本文件3.1
suspendedfloorglass
悬空地板玻璃
依靠边框或点式支撑，架空安装高度不大于1m，用作地板板面的玻璃。3.2
悬空踏步玻璃
suspendedstairglass
依靠边框或点式支撑，用作台阶或楼梯踏板的玻璃。3.3
suspendedtrailandplankroadglass悬空步道及栈道玻璃
依靠边框或点式支撑，安装在连接建筑物、跨越河流或依山体修建的架空通道上，用作行人步行路面的玻璃。
防滑系数coefficientof slip-resistance物体克服最大静摩擦力，刚好产生滑动时的切向力与垂直力的比值1
GB/T38784—2020
4产品分类
产品分为悬空地板玻璃、悬空踏步玻璃、悬空步道及栈道玻璃5材料
5.1玻璃
悬空地板、踏步、步道及栈道玻璃由玻璃、中间膜材料组合而成。所采用的材料均应满足相应的国家标准、行业标准、相关技术条件或订货文件要求。可选用：浮法玻璃、超白玻璃、压花玻璃等。可以是：无色的、本体着色的；透明的、半透明的、不透明的；钢化的、均质钢化的、半钢化的、非钢化的；表面处理的，如喷砂的、蚀刻的。5.2
中间膜
可选用：PVB中间膜、离子性中间膜，可以是：无色的、有色的、透明的、半透明的，不透明的6要求
6.1外观质量
边部质量
构成制品的每层玻璃的直边均应倒棱、细磨，整条边部倒棱宽度应不小于1mm，裸露使用的边部应抛光处理。细后的玻璃端面不应有亮斑，细磨和抛光处理后的边部不应存在崩边缺陷。异形边的边部质量由供需双方商定。
6.1.2钻孔及开槽
孔的位置应符合GB15763.2规定，钻孔内壁应细磨或抛光处理，孔周应倒棱且应无崩边或裂纹，孔径偏差应小于0.5mm；开槽处应精磨或抛光处理，应无崩边或裂纹，两边倒棱应均匀一致，棱宽应不小于1mm。
6.1.3角部质量
角部应磨安全角，不应出现崩边和缺角。6.1.4点缺陷
点缺陷应符合表1要求。
直径≤0.3mm
点缺陷尺寸
0.3mm<直径≤0.5mm
0.5mm<直径≤1.5mm
直径>1.5mm
下述情况为对密集存在的描述
点缺陷允许数量
允许存在
不得密集存在
不存在
两层玻璃时，直径200mm区域缺陷个数4个或4个以上；a）
三层玻璃时，直径180mm区域缺陷个数4个或4个以上；四层玻璃时，直径150mm区域缺陷个数4个或4个以上。c）
线缺陷
线缺陷应符合表2的规定。
缺陷名称
线缺陷
线缺陷允许数量
L≤75mm
L>75mm
0.1mm≤W≤0.2mm
注：压花玻璃、表面经过处理蚀刻玻璃等不对线缺陷作要求6.1.6脱胶
不准许存在。
2尺寸允许偏差
长度和宽度允许偏差
L≤30mm
L>30mm
GB/T38784—2020
缺陷数/（个/m\）
缺陷数/（条/m）
不准许
不准许
不准许
矩形制品的长度和宽度允许偏差应符合表3的规定。其他形状玻璃的尺寸允许偏差由供需双方商定。
公称尺寸（边长L）
1000L>2000
长度和宽度允许偏差
允许偏差
供需双方商定
单位为毫米
GB/T38784—2020
6.2.2叠差
叠差见表4。
公称尺寸（边长L）
L≤1000
1000L>2000
6.2.3厚度允许偏差
厚度允许偏差见表5。
公称厚度（D）
D≤32
32D≤40
406.2.4对角线差
表4叠差
表5厚度允许偏差
矩形玻璃对角线差应不大于对角线平均长度的0.2%。6.3
可见光透射比
可见光透射比由供需双方商定
4耐热性能
供需双方商定
允许偏差
供需双方商定
单位为毫米
单位为毫米
耐热性能试验后，允许试样存在裂口，超出边部或裂口13mm部分不应产生目视可见的气泡、浑浊及脱胶现象。
耐老化性能
耐老化性能试验后，允许试样存在裂口，超出边部或裂口13mm部分不应产生目视可见的气泡、浑浊及脱胶现象，试验后可见光透射比变化值应不大于5%，6.6
静态载荷
静态载荷试验后，组成试样的各层玻璃均不应破裂。动态载荷
动态载荷试验后，组成试样的各层玻璃均不应破裂。6.8抗冲击性能
6.8.1悬空地板玻璃试验后允许破裂，不应出现穿透性洞口。GB/T38784—2020
6.8.2悬空踏步玻璃试验后，组成试样的各层玻璃至少有一层玻璃保持完整不破坏。冲击面的背侧玻璃剥落的碎片总质量不应超过相当于试样65cm2的质量，最大碎片的质量不应大于相当于玻璃10cm的质量。
6.8.3悬空步道及栈道玻璃试验后，组成试样的各层玻璃至少有一层玻璃保持完整不破坏。冲击面的背侧玻璃剥落的碎片总质量不应超过相当于试样100cm2的质量，且最大碎片的质量不应大于相当于玻璃20cm2的质量。
6.9破碎安全性能
试样维持荷载时间应不小于1min。6.10防滑系数
防滑系数应不小于0.5，有特殊要求制品的防滑系数由供需双方商定。6.11抗连续冲击性能
抗连续冲击性能试验后，组成试样的各层玻璃至少有一层玻璃保持完整不破坏。7试验方法
7.1试验条件
除特殊规定外，试验均应在下述条件下进行：a）温度：23℃±5℃；
b）相对湿度：40%80%。
7.2外观质量
7.2.1试样
以制品为试样。
7.2.2边部质量
试样平放或立放，在自然光线下目视检查磨边和倒棱质量。棱宽用精度为0.5mm的钢直尺测量7.2.3钻孔及开槽
将试样平放或立放，在自然光线下目视检查钻孔及开槽磨边质量，钻孔和开槽的尺寸偏差、位置偏差用精度为0.5mm的钢卷尺或同精度以上的量具测量，钻孔直径偏差用精度为0.01mm的游标卡尺测量
7.2.4角部质量
自然光线下目视观察。
7.2.5点缺陷
在自然光线下，用放大10倍、精度0.1mm的读数显微镜测量点缺陷。5
GB/T38784—2020
7.2.6线缺陷
在自然光线下，宽度用放大10倍、精度0.1mm的读数显微镜测量，长度用精度为0.5mm的钢直尺测量。
7.2.7脱胶
在自然光线下目视观察。
7.3尺寸及允许偏差
7.3.1长度和宽度允许偏差
用最小刻度为0.5mm的钢直尺或钢卷尺在长、宽边的中点分别测量平行边的距离，实测值与公称尺寸之差即为长、宽度允许偏差。7.3.2叠差
说明：
1玻璃；
2中间膜
d—叠差。
图1最大叠差测量示意图
最大叠差测量示意图见图1，按图示找到最大叠差位置，使用直角尺和精度为0.5mm的钢直尺沿玻璃周边测量，读取叠差最大值。7.3.3厚度及其偏差
使用符合GB/T1216规定的外径千分尺或具有同等以上精度的量具，在玻璃各边中心进行测量取其平均值，结果修约至小数点后两位。特殊形状的玻璃的测量点由供需双方商定。7.3.4对角线差
用精度为0.5mm的钢卷尺或其他工具测量两条对角线长度L1、L2，其差值的绝对值为对角线差计算对角线平均值L及0.2%L，对角线差与计算结果进行比较。7.4可见光透射比wwW.bzxz.Net
以制品或与制品相同材料，在相同工艺下制备的300mmX300mm试验片为试样，按GB/T2680测试。
7.5耐热性能
7.5.1试样
3块规格不小于300mm×300mm的与制品相同材料，在相同工艺下制备的试验片。6
7.5.2试验装置
控温精度不超过土3℃电热鼓风干燥箱，或能够加热至水沸腾的装置7.5.3试验程序
GB/T38784—2020
将3块试样用鼓风干燥箱加热至100_\℃，并保温2h，然后将试样冷却至室温。或者把试样垂直浸人加热至100_°℃的热水中2h，然后将试样从水中取出冷却至室温。为了避免热应力造成试样出现裂纹，可先将试样在65℃士3℃的温水中浴热3min。7.6耐老化性能
7.6.1试样
3块规格为300mmX300mm的与制品相同材料，在相同工艺下制备的试验片。7.6.2试验装置
老化试验箱应满足以下要求：
a）光源为氙灯，光谱范围为300nm～800nm，功率为2.5kW，玻璃表面的辐照强度为1000W/m2土100W/m；
b）有加热装置，在试验过程中，能维持黑板温度63℃士3℃的范围内；c）有可控制定时喷淋装置。
7.6.3试验程序
试样在7.1规定的条件下至少放置4h，按照GB/T2680测试可见光透射比，之后将试样水平放在试验箱内的支架上，玻璃实际安装时的上表面面向光源，试验过程中保持黑板温度63℃土3℃，每120min照射中进行18min水喷淋。共进行480h试验。试验后冷却至室温观察，再按照GB/T2680测试可见光透射比，计算照射前后可见光透射比的差值。7.7静态载荷
7.7.1试验装置
边框支撑或点支撑装置，符合GB/T4167—2011中M，级的20kg、10kg码。支撑框架及加载状态见图2和图3。
说明：
1——码；
2—上钢框：
3——橡胶垫：
4钢板；
5—下钢框：
6—试样。
图2支撑框架及加载状态示意图
