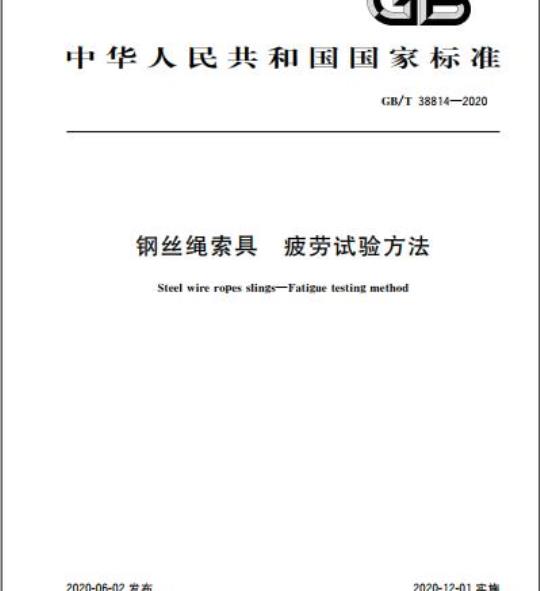

GB/T 38814—2020 中华人民共和国国家标准 钢丝绳索具 疲劳试验方法 Steel wire ropes slings—Fatigue testing method 2020-06-02发布 2020-12-01实施 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会 (SAC/TC183) 归口。 本标准起草单位：昆山王张检测技术有限公司、上海申力试验机有限公司、国家钢丝绳产品质量监督检验中心、力试（上海）科学仪器有限公司、冶金工业信息标准研究院、上海海关工业品与原材料检测技术中心、昆山东岸海洋工程有限公司。 本标准主要起草人：张冬梅、吴益文、王晶、杨浩源、董莉、陈建豪、王斌、戚立雪、赵磊、侯慧宁、张蓓兰、李瑾。 1 范围 本标准规定了钢丝绳索具疲劳试验的术语和定义、试验原理、试验设备、试样、试验程序、结果评定和试验报告。 本标准适用于各类钢丝绳索具等幅轴向疲劳性能的评价，钢丝绳轴向疲劳性能的测试也可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3075 金属材料疲劳试验轴向力控制方法 GB/T 3159 液压式万能试验机 GB/T 8358 钢丝绳实际破断拉力测定方法 GB/T 16491 电子式万能试验机 GB/T 16826 电液伺服万能试验机 GB/T 25917.1 单轴疲劳试验系统 JJG 556 轴向加力疲劳试验机 3 术语和定义 下列术语和定义适用于本文件。 3.1 钢丝绳索具 (steel wire ropesling) 采用钢丝绳为主体，末端采用规定的方法固结的索具。注：一般钢丝绳的固结方法分为压制、插编、浇铸、编织、夹持、楔形套紧固等方式。 3.2 压制固结索具 (ferrule-secured sling) 通过压制一定长度的金属套管，使其固结钢丝绳绳端成特定连接结构的索具。注：主要的压制固结索具有折返式套管压制索具、对缠式钢套管压结索具、钢接头压结索具、短圆柱头压结索具、压制环形索具、定位索等。 3.3 浇注索具 (socketing sling) 以规定的固结介质，使钢丝绳与索节固结在一起的索具。注：常见的有合金浇铸索具与树脂浇铸索具。 3.4 插编索具 (splicing sling) 以钢丝绳或股多次穿插钢丝绳本体方式形成的索具。注：常见的有眼型插编索具、环形插编索具、缆绳插编索具。 3.5 编织索具 (cablelaid sling) 主要以一根或多根钢丝绳互相缠绕或编织的方式制成的索具。注：常见的有环索、编织环形索具、编织眼型索具、编织扁平索具、编织套型索具。 3.6 夹持索具 (grip-secured sling) 采用多个钢丝绳夹或夹板用压紧方式固结钢丝绳端的索具。 3.7 楔形套索具 (wedge socket-secured sling) 采用楔形套以楔套与楔块固结钢丝绳末端的索具。 3.8 复合型索具 (sling with different terminations at two ends) 钢丝绳两端采用不同方法固结的索具。 4 试验原理 将钢丝绳索具在轴向循环施加一定范围幅值和频率的拉应力，达到该类钢丝绳索具产品所规定的频次，或索具端部发生变形、裂纹和主体钢丝绳发生断丝、断股、断绳等失效情况为止。对检验合格的试样再进行后续拉力试验，并达到该类钢丝绳索具产品规定的破断拉力值为止，或者索具端部发生变形、裂纹和主体钢丝绳发生断丝、断股、断绳等失效情况为止。 5 试验设备 5.1 疲劳试验机的循环力准确度不低于2级，并按照 GB/T 25917.1 或 JJG 556 进行校准或检定。 5.2 拉力试验可采用满足 GB/T 3159 要求的液压式万能试验机、满足 GB/T 16491 要求的电子式万能试验机或满足 GB/T 16826 要求的电液伺服万能试验机。 6 试样 6.1 试样形式和标识 各种类型的钢丝绳索具的试样按照相关产品标准进行加工，其常见的钢丝绳索具试样形式参见附录A。试样应标识清晰。 6.2 试样长度 6.2.1 通常钢丝绳索具（环形索具除外）试样的最小长度见表1。 表1 索具试样长度表 | 钢丝绳公称直径 d | 最小试样长度 L | | :--- | :--- | | d $le$ 6 | $ge$ 300 mm | | 6 < d $le$ 20 | $ge$ 600 mm | | 20 < d $le$ 60 | $ge$ 30d | | d > 60 | (原文未显示完整)
