GB/T 38817-2020.Steel for high heat input welding.
1范围
GB/T 38817规定了大线能量焊接用钢的术语和定义、牌号表示方法、订货内容、尺寸外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
GB/T 38817适用于线能量数值大于50 kJ/cm,厚度为6 mm~100 mm的大线能量焊接用低合金结构钢板(以下简称钢板)。其他适应大线能量焊接工艺的钢板可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 222钢的 成品化学成分允许偏差
GB/T 223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量
GB/T 223.9钢铁及合金 铝含量的测定 铬天青 S分光光度法
GB/T 223.11钢铁及合金 铬含量的测定 可 视滴定或电位滴定法
GB/T 223.14钢铁及合 金化学分析方法; ,钽试剂萃取光度法测定钒含量
GB/T 223.18钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量
GB/T 223.23钢铁及合金 镍含量的测定 丁二酮肟 分光光度法
GB/T 223.26钢铁及合金 钼含量的测定 硫 氰酸盐分光光度法
GB/T 223.37钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量
GB/T 223.40钢铁及合金 铌含量的测定氯磺酚 S分光光度法
GB/T 223.60钢铁及合 金化学分析方法高 氯酸脱水重量法测定硅含量
GB/T 223.63钢铁及合 金化学分析方法高 碘酸钠(钾)光度法测定锰量
GB/T 223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量
GB/T 223.69钢铁及 合金碳含量的测定管式炉内 燃烧后气体容量法
GB/T 223.78钢铁及合金化学分析方法 姜 黄素直接光度法测定硼含量
GB/T 223.79钢铁多元素含量的测定 X-射线 荧光光谱法(常规法)
GB/T 223.84钢铁及合金钛含量的测定二安替比林甲烷分光光度法

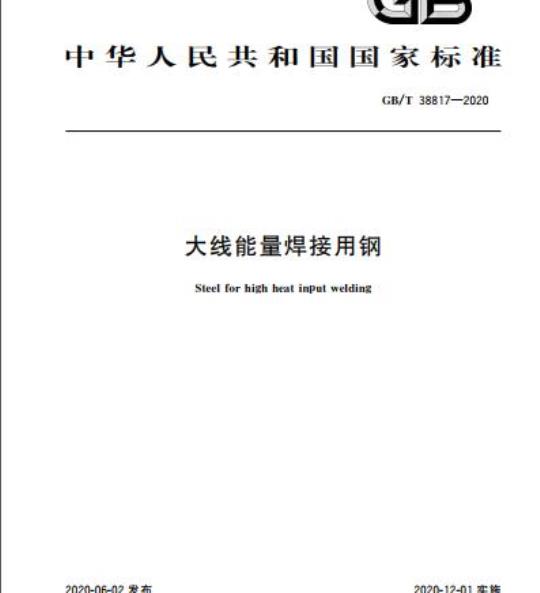

ICS77.140.50
中华人民共和国国家标准
GB/T38817—2020
大线能量焊接用钢
Steel for high heat input welding2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
GB/T38817—2020
规范性引用文件
术语和定义
牌号表示方法
订货内容
尺寸、外形和重量
技术要求
试验方法
检验规则
包装、标志及质量证明书
附录A（资料性附录）本标准牌号与国内标准牌号对照表附录B（规范性附录）焊接接头力学及工艺性能试验取样方法前言
本标准按照GB/T1.1-2009给出的规则起草本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。GB/T38817—2020
本标准起草单位：江阴兴澄特种钢铁有限公司、湖南华菱湘潭钢铁有限公司、江苏沙钢集团有限公司、冶金工业信息标准研究院、首钢集团有限公司、南京钢铁股份有限公司、新余钢铁股份有限公司、张家港宏昌钢板有限公司、河钢股份有限公司邯郸分公司、山东钢铁股份有限公司莱芜分公司、中国船级社、鞍钢股份有限公司、安徽工业大学。本标准主要起草人：刘朝霞、白云、罗登、聂文金、侯捷、张维旭、狄国标、赵晋斌、熊文名、李丽、李玉谦王中学、赵捷、管吉春、徐光琴、肖大恒、郭志龙、李倩、秦丽晔、赵柏杰、刘敏、曲锦波、张鹏、王佳骥、刘振伟、盂羽、王振、张朋彦、黄贞益
1范围
大线能量焊接用钢
GB/T38817—2020
本标准规定了大线能量焊接用钢的术语和定义、牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书本标准适用于线能量数值大于50kJ/cm，厚度为6mm～100mm的大线能量焊接用低合金结构钢板（以下简称钢板）。其他适应大线能量焊接工艺的钢板可参照本标准执行2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件钢的成品化学成分允许偏差
GB/T222
二安替比林甲烷磷钼酸重量法测定磷量GB/T223.3钢铁及合金化学分析方法钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.9
GB/T223.11
钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T 223.14
GB/T223.18
GB/T223.23
GB/T223.26
GB/T223.37
钢铁及合金化学分析方法
钼试剂萃取光度法测定钒含量
钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量钢铁及合金镍含量的测定
丁二酮分光光度法
钢铁及合金钼含量的测定
硫氰酸盐分光光度法
钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量GB/T223.40
钢铁及合金锯含量的测定氯磺酚S分光光度法GB/T223.60
GB/T223.63
GB/T223.68
GB/T223.69
钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量钢铁及合金化学分析方法高碘酸钠（钟钾)光度法测定钰量钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T223.78
钢铁及合金化学分析方法姜黄素直接光度法测定硼含量GB/T223.79
钢铁多元素含量的测定X-射线荧光光谱法（常规法）GB/T223.84
钢铁及合金钛含量的测定
二安替比林甲烷分光光度法
GB/T228.1
金属材料拉伸试验第1部分：室温试验方法GB/T229
GB/T247
GB/T709
GB/T2650
金属材料夏比摆锤冲击试验方法钢板和钢带包装、标志及质量证明书的一般规定热轧钢板和钢带的尺寸、外形、重量及允许偏差焊接接头冲击试验方法
焊接接头拉伸试验方法
GB/T2651
GB/T2653
焊接接头弯曲试验方法
GB/T38817—2020
GB/T2654
GB/T2970
GB/T 2975
GB/T4336
GB/T5313
GB/T 8170
GB/T17505
焊接接头硬度试验方法
厚钢板超声检测方法
力学性能试验取样位置及试样制备钢及钢产品
碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）厚度方向性能钢板
数值修约规则与极限数值的表示和判定钢及钢产品交货一般技术要求
GB/T 20066
GB/T20123
GB/T20125
3术语和定义
钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）定电感耦合等离子体发射光谱法低合金钢多元素的测定
下列术语和定义适用于本文件。3.1
heatinput
线能量
熔焊时，由焊接能源输人给单位长度焊缝上的热能。线能量采用式（1)计算。nlU
× 10-3
式中：
E—-单位长度焊缝的线能量，单位为千焦每厘米（kJ/cm)；....(1)
热效率系数，根据焊接方式选择。埋弧焊的热效率系数为1.0，二氧化碳气体保护焊的热效率系数为0.85，熔化极情性气体保护焊的热效率系数为0.75，气电立焊的热效率系数为0.8。其他焊接方式的热效率系数由供需双方协商确定；—-—焊接电流，单位为安培（A)；U-电弧电压，单位为伏特(V)；
U——焊接线速度，单位为厘米每秒（cm/s）。3.2
大线能量焊接用钢steelforhighheatinputwelding适应焊接线能量大于50kJ/cm的钢。4牌号表示方法
钢的牌号由代表屈服强度“屈”字汉语拼音的首字母“Q”、规定最小屈服强度数值、质量等级、代表4.14
焊接的英文“Welding”的首字母“W”及订货线能量数值五部分组成。示例：Q355E-W100
Q—屈服强度“屈”字汉语拼音的首宇母：355—规定最小屈服强度数值，单位为兆帕（MPa)；—质量等级为E级；
焊接的英文Welding的首宇母：
100———订货线能量为100kJ/cm的钢GB/T38817—2020
4.2订货线能量数值应以10kJ/cm为跨度值，如60kJ/cm、70k/cm、80kJ/cm、90kJ/cm、100kJcm....
4.3当需方要求钢板具有厚度方向性能时，则在牌号的质量等级后加上代表厚度方向（Z向)性能级别的符号，如：Q355MEZ25-W100。4.4其他参照本标准执行的大线能量焊接用钢牌号应在产品标准所规定的牌号后加上代表焊接的英文Welding的首字母“W”以及订货线能量数值订货内容
按本标准订货的合同或订单应包括下列内容：a）
标准编号：
b）片
牌号；
规格；
重量（数量）；
尺寸、外形精度；
交货状态；
焊接线能量要求；
h）其他特殊要求。
尺寸、外形和重量
6.1钢板的尺寸、外形及允许偏差应符合GB/T709的规定，具体精度类别应在合同中注明。6.2经供需双方协商，并在合同中注明，也可供应其他尺寸、外形及允许偏差的钢板6.3钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值。钢的密度为7.85g/cm。
7技术要求
7.1牌号及化学成分
7.1.1钢的牌号及化学成分（熔炼分析)应符合表1的规定。经供需双方协商，也可采用其他标准要求的化学成分。本标准牌号与国内标准牌号对照参见附录A。3
GB/T38817—2020
钢的牌号及化学成分（熔炼分析）化学成分\h.（质量分数）/%
不大于
0.0150.005
不大于
不小于
为改善钢板的大线能量焊接性能，可添加表1以外的元素，其总量应控制在1%以内，并应在质量证明书中注明。
b当Q355、Q390钢级以正火、正火轧制状态交货时，碳合量上限可提高为0.18%。钢中至少应添加Nb、V、Ti、AI中的一种细化晶粒元素。单独或组合加人时，应保证其中至少一种合金元素含量不小于表1中规定含量的下限。dB含量不大于0.004%。
用全铝（Alt)表示时，全铝（Alt)含量不小于0.020%。7.1.2钢的碳当量（CEV）熔炼分析成分采用式（2)计算，焊接裂纹敏感性指数（Pm）熔炼分析成分采用式（3)计算。以TMCP状态交货的钢，碳当量和（或)焊接裂纹敏感性指数应符合表2的规定CEV（%）=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15...2)www.bzxz.net
Pcm（%）=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B4
.....(3)
质量等级
B、C、D、E
B、C、D、E
C、D、E
C、D、E
C、D、E
表2碳当量和（或)焊接裂纹敏感性指数碳当量CEV（质量分数）/%，不大于公称厚度/mm
>16～40
>40~63
>63100
当钢板有厚度方向性能要求时，S含量应符合GB/T5313的规定钢板成品化学成分的允许偏差应符合GB/T222的相应规定7.2治炼方法
钢由转炉或电炉冶炼，并应经过炉外精炼处理。7.3
3交货状态
GB/T38817—2020
焊接裂纹敏感性指数
Pem（质量分数)/%
不大于
钢板的交货状态应为热机械控制轧制（TMCP)、TMCP+回火。当用户有特殊需求时，允许Q355、Q390级钢以正火、正火轧制状态交货7.4力学性能
钢板的拉伸和冲击性能结果应符合表3的规定。经供需双方协商，力学性能可按其他标准要求执行。
7.4.2对厚度小于12mm的钢板，夏比（V型缺口）冲击试验应采用小尺寸试样。厚度>8mm～<12mm钢板的冲击试样尺寸为7.5mm×10mm×55mm，其试验结果应不小于表3规定值的75%；厚度6mm~8mm钢板的冲击试样尺寸为5mm×10mm×55mm，其试验结果应不小于表3规定值的50%。
7.4.3夏比（V型缺口）冲击吸收能量，按3个试样的算术平均值进行计算，允许其中有1个试样的单个值比表3规定值低，但不得低于规定值的70%。7.4.4有厚度方向性能要求的钢板，厚度方向断面收缩率应符合GB/T5313的规定。5
GB/T38817—2020
+业/\A
089~009
001~08
092009
099~009
001~08
