HG/T 2066-2009
基本信息
标准号： HG/T 2066-2009
中文名称：代替 HG/T 2066-1991 旋转辊筒式磨耗机技术条件
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：238925
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 2066-2009.Technical specifications for rotating cylindrical drum devices.
1范围
HG/T 2066规定了旋转辊筒式磨耗机的结构与尺寸、要求、试验方法、检验规则、标志与包装等。
HG/T 2066适用于旋转辊简式磨耗机。
2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 9867硫化橡胶耐磨性能的测定(旋转辊筒式磨耗机法)
HG/T 2382橡胶测试仪 器设备通用技术条件
3结构与尺寸
3.1旋转辊筒式磨耗机由旋转辊筒、试样夹持器、传动系统(横向移动装置、自动停机系统和夹持器传动装置)、机座、粉尘收集器等组成。示意图见图1。
3.2主要尺寸:
a) 辊筒直径150mm士0.2mm。
b)辊简长 度500mm。
c) 试样夹持器是一个有开口的圆筒,其内径可在15.5mm~16.3mm范围内调节,并有一个调节试样伸出长度的装置,使试样伸出夹持器的长度为2.0mm士0.2mm。
3.3砂布性 能应符合GB/T 9867的规定。
4要求
4.1旋转辊筒式磨耗机正常工作条件:
a) 周围无腐蚀性介质、粉尘,强电磁场干扰和强振动。
b)环境温度在 10°C~35°C的范围内。
c) 相对湿度在30%~85%的范围内。
d)电源电压变化不超过额定电压值的士10%,频率变化不超过额定频率值的土2%。
1范围
HG/T 2066规定了旋转辊筒式磨耗机的结构与尺寸、要求、试验方法、检验规则、标志与包装等。
HG/T 2066适用于旋转辊简式磨耗机。
2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 9867硫化橡胶耐磨性能的测定(旋转辊筒式磨耗机法)
HG/T 2382橡胶测试仪 器设备通用技术条件
3结构与尺寸
3.1旋转辊筒式磨耗机由旋转辊筒、试样夹持器、传动系统(横向移动装置、自动停机系统和夹持器传动装置)、机座、粉尘收集器等组成。示意图见图1。
3.2主要尺寸:
a) 辊筒直径150mm士0.2mm。
b)辊简长 度500mm。
c) 试样夹持器是一个有开口的圆筒,其内径可在15.5mm~16.3mm范围内调节,并有一个调节试样伸出长度的装置,使试样伸出夹持器的长度为2.0mm士0.2mm。
3.3砂布性 能应符合GB/T 9867的规定。
4要求
4.1旋转辊筒式磨耗机正常工作条件:
a) 周围无腐蚀性介质、粉尘,强电磁场干扰和强振动。
b)环境温度在 10°C~35°C的范围内。
c) 相对湿度在30%~85%的范围内。
d)电源电压变化不超过额定电压值的士10%,频率变化不超过额定频率值的土2%。
标准图片预览
标准内容

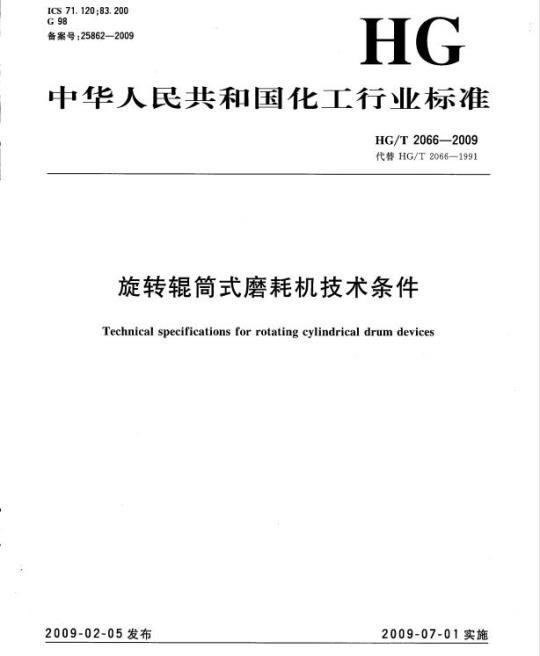

ICS 71. 120 :83. 200
备案号：25862—2009
中华人民共和国化工行业标准
HG/T2066—2009
代替HG/T2066—1991
旋转辑筒式磨耗机技术条件
Technical specifications for rolaling cylindrical drum devices2009-02-05发布
2009-07-01实施
中华人民共和国工业和信息化部发布KAONGTKAca
HG/T 2066—2009
本标准与ISO4649：2002《硫化像胶或热盟性橡胶耐磨性能的测定（旋转辑筒式磨耗机法）的-致性程度为非等效。
本标准代替HG/T2066--1991旋转辊简式磨耗机技术条件。本标准与HC/T2066-1991相比主要变化如下：对磨耗机示意图逊行了修改（见本标准图1)：在原标准中4.1d)中增加了频率变化的要求(见本标准4.1)：将原标准中夹持旋转误差\土12次\改为“上5%”（见本标准4.4)；磨耗行程由原标准中=40m或20n\改为“10.0m一0.2m或20.0m土0.1m”（见本标准4.5)
本标准出中国石油和化学工业协会提出。本标准由化学工业橡胶测诚仪器设备标准化技术委员会归口。本标准负责起草单位：北京橡胶工业研究设计院。本标准参加起草单位：江都市新真威试验机械有限责任公司、江苏明珠试验机械有限公司。本标准士要起草人：何成。
本标准参加起草人：沈克会，朱明、刘文俊。本标准所代静标准的历次版本发布情况为：HG/I 2066.--1991.
KAONTKAca
1范围
旋转辊筒式磨耗机技术条件
HG/T2066-—2009
本标推规定广旋转辊简式磨耗机的结构与尺寸，要求，试验方法、检验规则，标志与包装等。本标推适用于旋转辊筒式磨耗机。2规范性引用文件
下列文件中的条歇通过本标的引用而构成为术标准的条。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版不适用求标谁，然而，鼓刷根据不标谁这成协设的各方研究是否可使用这些文件的最新版木。凡是不注日期的引用文件，其最新版木适用丁本标准。GB/T9867硫化橡胶耐磨性能的测定（旋转辑筒式磨耗机法）HG/T2382橡胶测试仪器设备通用技术条仆3结构与尺寸
3.1旋转辑简式磨耗机由旋转辊筒、试样夹持器、传动系统（横向移动装置、白动停机系统和夹持器传动装置）、机座、粉尘收集器等组成，示意图见图1，3.2要尺寸：
2）辊篇直径150 mm±0.2mm
b）筒长度500mm
c）试样夹持器是一个有并口的圆筒,其内径可在15.5 mm～16.3 mm范周内调节,并有一个调节试样伸出长度的装置,使试样伸出夹持器的长度为 2. 0 mm一0. 2 mm。3.3砂布性能应符合GB/T9867的规定，4要求
4.1旋转辊简式磨耗机正常工作条件：a）周围无腐蚀性介质、粉尘，强电磁场干扰和独振动。环境温度在10℃～35℃的范围内。b）
c）相对湿度在30%～85%的范围内。d）电源中压变化不超过额定电压值的土10 为，率变化不超过额定频率值的士2%4.2辊筒旋转速度为40r/min=1r/nin，并按图示方向旋转。4.3辊筒每旋转一转，持器应水平移动4.20mm士0.04mm。4.4辊筒每旋转50转时夹持器旋转为1转，偏差不应超过士5%。4.5夹持器在筒上的有效磨耗行程为40.0 m士0.2 m或20.0 m士0.1 m(相当于辑筒简旋转84转士0.4转或42转±0. 2 转)。
4.6进行磨耗试验时，作用在试样1:的垂直作用力为10V士0.2N。亦可采用5V士0.1V。4.7夹持器的中心轴线应与辊简旋转方向垂线有3倾角（见图1)，夹持器中心辑应位十辑筒水平轴正[:方:其偏差应不大于1 rinwwW.bzxz.Net
4.8当磨耗达到有效行程，夹持器应白动抬起,停车。安全装置应灵敏可靠。4.9外观和电气性能要求应符合HG/T2382的要求。4.10耐运输颠簸试验：旋转辑筒式磨耗机在包装条件下，应能承受运颠簸试验而儿损坏，颠簸后的1
HG/T2066—2009
清动臂；
一滑板，
·双面皎带+
辊简：
河（间隙≤2);
-试样：
试样夹持器
图1旋转辊筒式磨耗机结构示意图KAONTKAca
单位为亳米
试验机不经修调仍应符合本标准要求。5试验方法
5. 1 试验条件
试验应在 4. 1 规定的条件下进行。5.2试验用工具量具及仪器
试验用工具，量具及仪器包括：）秒表（分度值0.018)。
钢直尺（分度值为1titu,最大测量范周为om）b)
c）检验用大平或相应的衡器（感量 0.1,最大测量范围为 l0 kg)游标卡尺（分度值0.02mm,最大测量范围为200III），d
游标万能角度尺（分度值2'）。e)
f）有关检验用的试样没通用工具、量其5.3简旋转速度试验
HG/T 2066—2009
用秒表记下辊筒旋转40转的时间,计算辊筒旋转速度;做三次,取其算术乎均值5. 4辑筒每旋转 1转夹持器水平移动距离试验在筒和夹持器起始位置「各做1标记，目测并记数。当辊筒旋转20转时，用游标卡尺直接测量夹持器水平移动距离，并按公式(1)计算，5=1/20
式中：
S辑筒旋转1r：灾持器的水平移动距离，单位为毫米（mm）；一辊筒旋转20r，爽持器水平移动的总距离，单位为毫米（mm）以「诚验测三次，计算三次，取其算术平均值。5.5夹持器旋转偏差试验
用秒表测出夹持器旋转1转的时间t和轭筒旋转50转的时间5，按公式（2）计算旋转偏差。=(t1 —t2)/ta ×100% ..*
武中：
夹持器旋转偏差；
爽持器旋转1r的时间，单位为秒（s)；ti
-辊筒旋转5)r的时间，单位为秒（s）。以「试验测三次，计算三次，取其算术平均值。5.6磨耗行程的试验
周试样卡规安装试样，使其伸出长度在 2.0 min±0.2 mm 范围，用秒表测山其与辊筒实际接触的时间乘以5.3所测数据，即为辑筒的旋转转数。以上试验测三次，计笋三次，取其算术平均值。5.7磨耗试验时试样上的垂直作用力试验用天平称最爽持器上所压的一个码质量，用相应衡器称量央持器本身的质量，再用三者之和换算为重力。
5.8夹持器中心轴线及倾角位置测试用钢直尺、游标卡尺、万能角度尺测量持器中心轴线及倾角位置数据。5.9安全装置试验
试样达到预定的磨耗行程时，若电气系统失灵，则机械系统应能起到保险作用。5.10外观和电气性能
HG/T 2066—2009
外观和电气性能试验按HG/T'2382的要求迟行。5.11运输颠籁试验
旋转滚简式磨耗机包装后，用载重汽车以30km/h～40km/h的速度在=级公路上运行200km或在颠簸试验台上做相应的试验。6检验规则
6.1产品检验
舞台产品应经质量管理部门检验合格后．并附有合格文仆方能出厂6.2检验分类
产品检验分出厂检验和型式检验。6.3出厂检验
出厂检验按本标准5.3～5.10逐条逐台进行：其结果应符合4.2~4.9的规定。6.4型式检验
型式检验按5.3~5.11逐条抽样行，其结桌应符合4.2～4.10的规定。6.4.1
6.4.2在下列情况应进行型式检验：a)
诚制的新产品（包括老产品转产）。产品设计，工艺或所使用的材料及配套元、器件有重大变更。成批生产的产品行定期抽查。
同类产品的质量鉴定。
6.5抽样
定期抽查进行型我试验，一般每年抽查一次，每次不应少于2台。6.6判定规则
6.6.1在出厂检验时，者有不合格项：可进行一次修复，重新送检，若仍有不合格项，则判定该台产品为不合格品。
6.6.2在型式检验时，若有·台不合格，可进行一次修复；若同一个项月有两台不合格则判定该批产品为不合格品。
7标志和包装
7.1每台产品应有标牌，内容包括：产品名称、型号、出」I期、出厂编号、制造厂名。7.2产品应固定在包装箱内，确保在运输中不发生征何方向的移动。7.3包装箱选用材料和结构要防止风沙、雨水侵人箱内。7.4包装箱外标志内容包括：
制造厂名、产品型号及出厂编，收货单位及地址。
箱子尺寸、毛重、箱子重心线及吊索位置。字样及图样，如“小心轻放”，“向」”等，应符合现行有美国家标雅规定。TTKAoNKAca
中华人民共和国
化工行业标准
旋转辊筒式磨耗机技术条件
HG/T 2066—2009
出版发行;化学L业出版社
（北京市东城区青年湖南街13号邮政编码1000-1）北京云浩印刷有限责任公司印装880mm×12301n1/16印张字数9千学2009年6月北京第1版第1次印刷
书号：1550250711
购书咨询：010-64518888
后服务：010-64518899
网址：htp：//cip.com.cn
6009900
凡购买小古，如有缺损质最间题,本社销售中心负责调撰。定价：8.00元
TKAoNIKAa
版权所有违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
