GB 18613-2020.Minimum allowable values of energy efficiency and values of efficiency grades for motors.
1范围
GB 18613规定了三相异步电动机、单相异步电动机、空调器风扇用电动机的能效等级、能效限定值和试验方法。
GB 18613适用于额定电压1000V以下,50Hz三相交流电源供电,额定功率在120W~1000kW范围内,极数为2极、4极、6极和8极,单速封闭自扇冷式、N设计、连续工作制的一般用途电动机或一般用途防爆电动机。还适用于690 V及以下的电压和50 Hz交流电源供电的电容起动异步电动机(120 W~3 700 W).电容运转异步电动机(120 W~2 200 W)、双值电容异步电动机(250 W~3 700 W)等一般用途电动机,以及空调器风扇用电容运转电动机(10 W~1 100 W)和空调器风扇用无刷直流电动机(10 W~1 100 W)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 755-2019旋转电机 定 额和性能
GB/T 1032三相异步电动机试验方法
GB/T 5171.1-2014小功率电动机 第1部分:通用技术条件
GB/T 5171.21小功率电动机 第 21部分:通用试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
电动机能效限定值 minimum allowable values of energy efficiency for motors
在标准规定的测试条件下，允许电动机效率的最低标准值。
4能效等级
电动机能效等级分为3级。其中1级能效最高。各等级电动机在额定输出功率下的实测效率应不低于表1~表6的规定。各等级电动机在额定输出功率下的实测效率容差应符合GB/T 755-2019的表21.GB/T5171.1-2014的表2~表6及相应产品标准的规定。表中未列出额定功率值的电动机,其效率可用线性插值法确定。

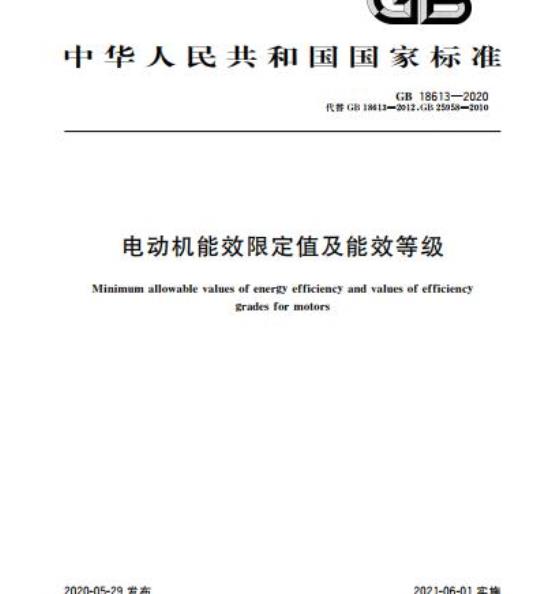

ICS27.010
中华人民共和国国家标准
GB18613—2020
代替GB18613—2012GB25958—2010电动机能效限定值及能效等级
Minimum allowable values of energy efficiency and values of efficiencygradesformotors
2020-05-29发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
本标准按照GB/T1.1—2009给出的规则起草。GB18613—2020
本标准代替GB18613—2012《中小型三相异步电动机能效限定值及能效等级》和GB25958—2010《小功率电动机能效限定值及能效等级》。与GB18613一2012和GB25958一2010相比，除编辑性修改外主要技术变化如下：
—修改了标准的适用范围（见第1章，GB18613—2012的第1章和GB25958—2010的第1章）；删除了电动机目标能效限定值、电动机节能评价值（见GB18613-一2012的3.2、3.3）；一提高了对三相异步电动机能效限定值要求（见表1，GB18613一2012的表1和GB259582010的表1）；
一增加了8极三相异步电动机能效等级（见表1）：一提高了对电容起动、电容运转、双值电容异步电动机能效指标要求（见表2、表3、表4)；—删除了房间空调器风扇电动机能效指标要求（见GB25958一2010的表5）；一增加了空调器风扇用电容运转电动机、空调器风扇用无刷直流电动机能效指标要求（见表5、表6）；
一删除了小功率电动机目标限定值、节能评价值的技术要求（见GB25958一2010的4.4、4.5）删除了单相、三相小功率电动机120W能效等级要求（见表1、表2、表3.GB259582010的表1、表2、表3）；
一增加了空调器风扇用电容运转电动机、空调器风扇用无刷直流电动机测试方法要求（见第6章）；
修改了测试方法要求（见第6章，GB25958一2010的第6章和GB18613一2012的第6章）。本标准由国家标准化管理委员会提出并归口本标准起草单位：中国标准化研究院、上海电器科学研究所（集团）有限公司、中国电器科学研究院股份有限公司、威凯检测技术有限公司、上海电器设备检测所有限公司、佳木斯电机股份有限公司、上海电机系统节能工程技术研究中心有限公司、卧龙电气南阳防爆集团股份有限公司、河北电机股份有限公司、安徽皖南电机股份有限公司、上海ABB电机有限公司、江苏大中电机股份有限公司、山东华力电机集团股份有限公司、西门子（中国）有限公司、SEW-电机（苏州）有限公司、住友重机械减速机（中国）有限公司、上海海关机电产品检测技术中心、福建省产品质量检验研究院、珠海凯邦电机制造有限公司、杭州江潮电机有限公司、杭州松下马达有限公司、中达电机股份有限公司、日静减速机制造（常州）有限公司、美国国际铜专业协会上海代表处、云南铜业压铸科技有限公司、泛仕达机电股份有限公司、北京智工场物联科技有限公司、中认尚动（上海)检测技术有限公司、琦星智能科技股份有限公司、嘉兴威凯检测技术有限公司、上海市能效中心山东省产品质量检验研究院、雷勃电气（无锡）有限公司。本标准主要起草人：刘韧、陈伟华、张传甲、严蓓兰、李秀英、伍云山、常颜芹、孙跃、王庆东、孙保启、张伟、王荷芬、季红军、张运哲、李梦林、季明、李子琦、王克光、张红仙、陈东锁、刘海新、兰玉华、梁冠贤、强雄、宋松林、徐国长、吴文俊、陈海红、李林、王根、梁栋、杨旭、姚磊、余钊、周胜、刘鸣涛、周玮杰、孙宝石、陈理、秦宏波、王中航、卢金锋。本标准所代替标准的历次版本发布情况为：GB18613—2002、GB186132006.GB18613—2012；GB25958—2010。
1范围
电动机能效限定值及能效等级
GB18613-2020
本标准规定了三相异步电动机、单相异步电动机、空调器风扇用电动机的能效等级、能效限定值和试验方法。
本标准适用于额定电压1000V以下，50Hz三相交流电源供电，额定功率在120W～1000kW范围内，极数为2极、4极、6极和8极，单速封闭自扇冷式、N设计、连续工作制的一般用途电动机或一般用途防爆电动机。还适用于690V及以下的电压和50Hz交流电源供电的电容起动异步电动机（120W~3700W）、电容运转异步电动机（120W~2200W）、双值电容异步电动机（250W~3700W)等一般用途电动机，以及空调器风扇用电容运转电动机（10W1100W）和空调器风扇用无刷直流电动机(10W~1100 W)。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T755-2019旋转电机定额和性能GB/T1032三相异步电动机试验方法GB/T5171.1一2014小功率电动机第1部分：通用技术条件GB/T5171.21小功率电动机第21部分：通用试验方法术语和定义
下列术语和定义适用于本文件。3.1
电动机能效限定值minimumallowablevaluesofenergyefficiencyformotors在标准规定的测试条件下，充许电动机效率的最低标准值。4能效等级
电动机能效等级分为3级。其中1级能效最高。各等级电动机在额定输出功率下的实测效率应不低于表1～表6的规定。各等级电动机在额定输出功率下的实测效率容差应符合GB/T755—2019的表21、GB/T5171.1一2014的表2～表6及相应产品标准的规定。表中未列出额定功率值的电动机，其效率可用线性插值法确定。
GB18613—2020
额定功率
3151000
三相异步电动机各能效等级
效率/%
额定功率/
额定功率/
电容起动异步电动机能效等级
效率/%
电容运转异步电动机能效等级
效率/%
GB18613—2020
GB18613—2020
额定功率/免费标准bzxz.net
额定功率/
双值电容异步电动机能效等级
效率/%
空调器风扇用电容运转电动机能效等级效率/%
额定功率/
额定功率/
表5（续）
效率/%
空调器风扇用无刷直流电动机能效等级效率/%
转速/（r/min）
500700
700~1000
1000~1300
GB18613—2020
GB18613—2020
额定功率/
500~700
表6（续）
效率/%
转速/（r/min)
700~1000
注：当驱动电路与电机无法分离时，按整体考核效率。技术要求
基本要求
1000~1300
电动机的一般性能、安全性能、防爆性能以及噪声和振动要求应分别符合相关标准。电动机能效限定值
各等级电动机在额定输出功率下的实测效率应不低于表1～表6中3级的规定。6
试验方法
对于三相异步电动机，按照GB/T1032中的B法一>1300
一测量输入-输出功率的损耗分析法测量效率对于单相异步电动机，按照GB/T5171.21中的直接法测量效率。对于空调器风扇用电容运转电动机和空调器风扇用无刷直流电动机，按照GB/T5171.21中的直接法测量效率，额定转速应选取铭牌标称最高转速6
