YD/T 901-2018
基本信息
标准号： YD/T 901-2018
中文名称：代替 YD/T 901-2009 通信用层绞填充式室外光缆
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2992520
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 901-2018.Stranded gel-filled loose tube optical fibre cables for outdoor application for telecommunication.
1范围
YD/T 901规定了松套层绞填充式室外光缆(以下简称光缆)的产品分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
YD/T 901适用于管道、直埋、水下、非自承式架空等常规敷设方式的通信核心网及接入网用层绞填充式和层绞半干式光缆。
YD/T 901不适用于气吹敷设的微型光缆和全干式光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其新版本(包括所有的修改单)适用于本文件。
GB/T 2951.11-2008电缆和光缆绝缘 和护套材料通用试验方法第11部分:通用试验方法厚度和外形尺寸测量机械性 能试验(IEC 60811-1-1: 2001， IDT)
GB/T 6995.2-2008 电线电缆识别方法 第2部分:标准颜色
GB/T 7424.2-2008 光缆总规范第2部分:光缆基本试验方法(IEC 60794-1-2: 2003， MOD)
GB/T 8170-2008 数值 修约规则与极限数值的表示和判定
GB/T 9771 (所有部分)通信用 单模光纤
GB/T 15065电线 电缆用黑色聚乙烯塑料
GB/T 15972.20光纤试验方法规范 第20部分:尺寸参数的测量方法和试验程序一光纤几何参数(GB/T 15972.20-2008，IEC 60793-1-20: 2001, MOD)
GB/T 15972.21光纤试验方法规范 第21 部分:尺寸参数的测量方法和试验程序一涂覆层儿何参数(GB/T 15972.21-2008, IEC 60793-1-21: 2001， MOD)
1范围
YD/T 901规定了松套层绞填充式室外光缆(以下简称光缆)的产品分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
YD/T 901适用于管道、直埋、水下、非自承式架空等常规敷设方式的通信核心网及接入网用层绞填充式和层绞半干式光缆。
YD/T 901不适用于气吹敷设的微型光缆和全干式光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其新版本(包括所有的修改单)适用于本文件。
GB/T 2951.11-2008电缆和光缆绝缘 和护套材料通用试验方法第11部分:通用试验方法厚度和外形尺寸测量机械性 能试验(IEC 60811-1-1: 2001， IDT)
GB/T 6995.2-2008 电线电缆识别方法 第2部分:标准颜色
GB/T 7424.2-2008 光缆总规范第2部分:光缆基本试验方法(IEC 60794-1-2: 2003， MOD)
GB/T 8170-2008 数值 修约规则与极限数值的表示和判定
GB/T 9771 (所有部分)通信用 单模光纤
GB/T 15065电线 电缆用黑色聚乙烯塑料
GB/T 15972.20光纤试验方法规范 第20部分:尺寸参数的测量方法和试验程序一光纤几何参数(GB/T 15972.20-2008，IEC 60793-1-20: 2001, MOD)
GB/T 15972.21光纤试验方法规范 第21 部分:尺寸参数的测量方法和试验程序一涂覆层儿何参数(GB/T 15972.21-2008, IEC 60793-1-21: 2001， MOD)
标准图片预览
标准内容

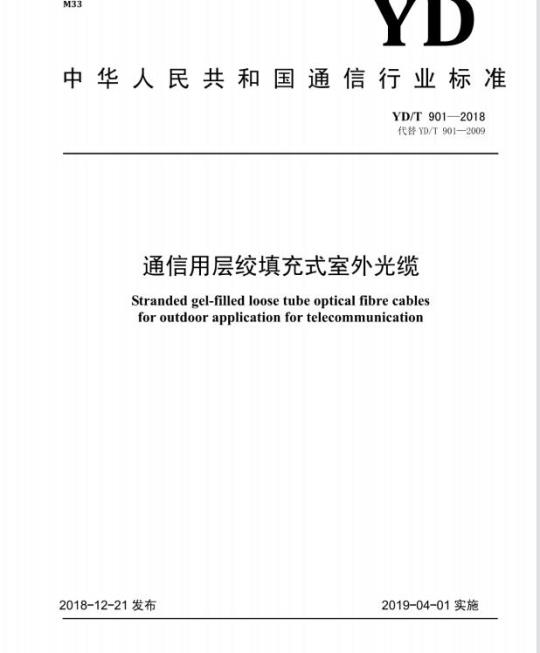

ICS33.180.10
中华人民共和国通信行业标准
YD/T901—2018
代替YD/T901—2009
通信用层绞填充式室外光缆
Stranded gel-filled loose tube optical fibre cablesfor outdoor application for telecommunication2018-12-21发布
2019-04-01实施
中华人民共和国工业和信息化部发布
2规范性引用文件
3产品分类.
3.1概述..
3.2型式.
3.4产品型号和标记
交货长度
性能要求.
试验方法
光缆结构检查
光缆标志检查
光缆长度检查，
光缆的机械性能
光缆的环境性能试验
检验规则
术语限定
出厂检验，
6.4型式检验..
标志、使用说明书
7.1标志.
7.2使用说明书
8包装、运输和贮存.
运输和贮存
附录A（规范性附录）单模光纤的特性要求目
.....A4..A4.4....
YD/T901—2018
YD/T901—2018
本标准按照GBT1.1一2009给出的规则起草本标准代替YD/T901—2009《层绞式通信用室外光缆》。本标准与YD/T901—2009相比主要技术变化如下：标准名称由“层绞式通信用室外光缆”修改为“通信用层绞填充式室外光缆”标准适用范围修改为只适用于填充式和半干式，删除了全干式（见1，2009年版1）；删除标准中全千式的相关内容（见2009年版3.1、图1（c）、4.1.2.3.6、4.1.2.5.4、4.1.2.10）；光缆型号表示方法中增加了非金属杆铠装用“8\表示，低烟无卤阻燃聚烯烃外被层用“8”表示，半千式用HT表示（见3.1）；
光纤的类别中增加了B6类，B1.2e类（见3.3.1）：光纤数删除了14、20、84、108和132，增加了216和288。（见3.3.2，2009年版3.3.2）；修改光纤涂覆层颜色为允许使用光纤本色替代白色（见4.1.2.2.2，2009年版4.1.2.2.2）；增加了允许采用用户要求的其他松套管标称尺寸（见4.1.2.3.2）；增加了松套管内超过12芯的识别要求（见4.1.2.3.3）：增加松套管内12芯以上光纤宜用扎纱成束，也可采用色环识别（见4.1.2.3.3）：松套管材料增加改性聚丙烯（PP）和改性聚碳酸酯（PC）（见4.1.2.3.5）增加当超过12芯时，充许增加其他识别颜色，或按表2颜色循环使用并增加色条或色带（见4.1.2.6.2);
增加1×7钢绞线中只允许任意200m光缆长度内有1根单股钢丝出现1个接头（见4.1.2.5.2)：增加SZ绞时，或采用其他固定绞层的方式（见4.1.2.7.2）：增加阻水用阻水粉（见4.1.2.10.1)；修改钢带厚度为最小厚度不小于0.13mm（见4.1.3.3.2，2009年版4.1.3.3.2）：增加73型和83型外护层的规定（见4.1.4.6、4.1.4.7)；防蚁外被层颜色增加耐日光老化的黑色、蓝色或其他颜色（见4.1.4.8.1）；增加撕裂绳应能通过YD/T3022.3—2016规定的试验（见4.1.6）；删除金属复合带搭接剥离强度的要求（见2009年版4.3.2.2）；表3中增加低烟无卤阻燃聚烯烃（LSZH）的指标，修改阻燃聚烯烃（ZRPE）指标（见4.3.2.32009年版4.3.2.3)；
表4中增加脚注，当1km光缆的重量G折合为1500N～3000N时，FsT/G-1.0，即FsT-G，G大手3000N时，FsT力值最小为3000N（见4.3.3.2）；表5中增加非金属中心加强件无外护层或04型外护层光缆允许的最小弯曲半径的规定（见4.3.3.3);
表6中增加高寒和高温条件下光缆温度特性的规定（见4.3.4.2）：针对半干式光缆渗水性能，增加试验前光缆端头水中浸泡10min的要求（见4.3.4.5.2）I
YD/T901—2018
一增加当用户要求时，阻燃聚烯烃护套及外护层光缆应通过C类成束燃烧试验（见4.3.4.6a）；一增加烟密度仅适用于LSZH护套和外被层的光缆，仅LSZH外被层也可适用（见4.3.4.6b）；一增加腐蚀性仅适用于LSZH护套或（和）外被层（见4.3.4.6c）：一修改表8中限用物质限量的规定（见4.3.5，2009年版4.3.5）；一删除了成缆后光衰减纤的不均勾性（见2009年版表9、A.4.1.3）；增加了不连续性（见表9、附录A.5.1.3)：一增加了脚注，明确耐环境试验时，在光缆护套上纵向冲制试样（见表9）；修改了光缆标志擦拭试验方法，分别规定了压印和喷印的要求（见5.3.1，2009年版5.3.1)；-增加在距离光缆端头15m以外的任意5m长度上测量光缆计米误差（见5.3.2）；一修改计米标志误差的计算方法为测量值减去用计米数字值确定的长度对后者的相对差（见5.3.2，2009年版5.3.2）
一一增加机械性能最多只监测12芯光纤的规定（见5.5.1）；一一增加光缆拉直后开始计光缆拉伸应变（见5.5.2）；冲击柱面修改为冲击球面（见5.5.4、5.6.5，2009年版5.5.4、5.6.5）；一冲击次数修改为至少5次，每个点1次，每两点相距不少于500mm（见5.5.4，2009年版5.5.4）；一针对扭转，增加注，铠装光缆是指具有护套及外护层，且外护层下具有金属或非金属铠装层（见5.5.6);
一增加环境性能最多只监测12芯光纤的规定（见5.6.1）；一检验规则中增加先修约后比较的方法进行测量值对标准值的比较（见6.1)；一修改盘装光缆内端预留可移出长度为不少于1.5m（见8.1.2，2009年版8.1.2）；一一增加B6类和B1.2e光纤的各性能要求，增加各类光纤宏弯损耗的规定，按照同期修订的GB/T9771标准修改各类光纤的性能要求（见附录A，2009年版附录A）。本标准参照了国际电工委员会标准IEC60793-2-50：2015《光纤第2-50部分：产品规范一B类单模光纤分规范》、IEC60794-3：2014《光缆第3部分：室外光缆一分规范》（第4版）、IEC60794-3-11：2010《光缆第3-11部分：室外光缆一管道和直埋用通信单模光缆详细规范》（第2.0版）和国际电联建议ITU-TG.652：2016《单模光纤光缆的特性》、ITU-TG.654：2016《截止波长位移单模光纤光缆的特性》、ITU-TG.655：2009《非零色散位移单模光纤光缆的特性》、ITU-TG.656：2010《宽波长段光传输用非零色散单模光纤光缆的特性》和ITU-TG.657：2012《接入网用弯曲损耗不敏感单模光纤光缆的特性》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：成都泰瑞通信设备检测有限公司、长飞光纤光缆股份有限公司、四川汇源光通信有限公司、江苏亨通光电股份有限公司、成都大唐线缆有限公司、江苏中天科技股份有限公司、烽火科技集团有限公司、江苏永鼎股份有限公司、西安西古光通信有限公司、江苏俊知技术有限公司、通鼎互联信息股份有限公司、江苏南方通信科技有限公司、大唐电信科技产业集团、成都康宁光缆有限公司。本标准主要起草人：宋志佗、王则民、时彬、薛梦驰、甘露、熊壮、罗毅、彭媛、刘骋、谢书鸿、代康、陈晓红、刘玉琴、王正刚、黄正欧、杨世信、左琼华、白闻海。III
YD/T901—2018
本标准所代替标准的历次版本发布情况：YD/T901-1997、YD/T901-2001、YD/T901-2009IV
1范围
通信用层绞填充式室外光缆
YD/T901—2018
本标准规定了松套层绞填充式室外光缆（以下简称光缆）的产品分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。本标准适用于管道、直埋、水下、非自承式架空等常规敷设方式的通信核心网及接入网用层绞填充式和层绞半干式光缆。
本标准不适用于气吹敷设的微型光缆和全干式光缆。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其新版本（包括所有的修改单）适用于本文件。GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验（IEC60811-1-1：2001，IDT）GB/T6995.2一2008电线电缆识别方法第2部分：标准颜色GB/T7424.2—2008光缆总规范第2部分：光缆基本试验方法（IEC60794-1-2：2003，MOD）GB/T8170—2008数值修约规则与极限数值的表示和判定GB/T9771（所有部分）通信用单模光纤GB/T15065电线电缆用黑色聚乙烯塑料GB/T15972.20光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序一光纤几何参数(GB/T15972.20—2008，IEC60793-1-20:2001,MOD)GB/T15972.21光纤试验方法规范第21部分：尺寸参数的测量方法和试验程序一涂覆层几何参数（GB/T15972.21—2008，IEC60793-1-21：2001，MOD）GB/T15972.22光纤试验方法规范第22部分：尺寸参数的测量方法和试验程序一长度（GB/T15972.22—2008，IEC60793-1-22：2001，MODGB/T15972.40光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程序一衰减（GB/T15972.40—2008，IEC60793-1-40:2001，MOD）GB/T15972.42光纤试验方法规范第42部分：传输特性和光学特性的测量方法和试验程序一波长色散（GB/T15972.42—2008，IEC60793-1-42：2001，MOD）GB/T15972.44光纤试验方法规范第44部分：传输特性和光学特性的测量方法和试验程序一截止波长（GB/T15972.44—2008，IEC60793-1-44：2001，MOD）GB/T15972.45光纤试验方法规范第45部分：传输特性和光学特性的测量方法和试验程序一模1
YD/T901—2018
场直径（GB/T15972.45—2008，IEC60793-1-45：2001，MOD）GB/T15972.47光纤试验方法规范第47部分：传输特性和光学特性的测量方法和试验程序宏弯损耗（GB/T15972.472008，IEC60793-1-47：2001.MOD）GB/T15972.48光纤试验方法规范第48部分：传输特性和光学特性的测量方法和试验程序一偏振模色散（GB/T15972.48—2016，IEC60793-1-48：2007，NEQ）GB/T17650.2一1998取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：用测量PH值和电导率来测定气体的酸度（idtIEC60754-21991）GB/T17651一1998（所有部分）电缆或光缆在特定条件下燃烧的烟密度测定（idtIEC61034：1997）GB/T18380.12一2008电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法（IEC60332-1-2：2004，IDT）GB/T18380.35一2008电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类（IEC60332-3-24：2000，IDT）GB/T24202光缆增强用碳素钢丝
GB/T26125一2011电子电气产品六种限用物质（铅、汞、镐、六价铬、多漠联苯和多漠二苯醚）的测定（IEC62321：2008，IDT）GB/T26572—2011电子电气产品中限用物质的限量要求YD/T629（所有部分）光纤传输衰减变化的监测方法YD/T723.2—2007通信电缆光缆用金属塑料复合带第2部分：铝塑复合带YD/T723.3一2007通信电缆光缆用金属塑料复合带第3部分：钢塑复合带YD/T837.2～837.5—1996铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法YD/T839.2一2014通信电缆光缆用填充和涂覆复合物第2部分：纤膏YDT839.3一2014通信电缆光缆用填充和涂覆复合物第3部分：缆膏YD/T908—2011光缆型号命名方法YD/T1020（所有部分）电缆光缆用防蚁护套材料特性YD/T1113通信电缆光缆用无卤低烟阻燃材料YD/T1115（所有部分）通信电缆光缆用阻水材料YD/T1118.1光纤用二次被覆材料第1部分：聚对苯二甲酸丁二醇酯YD/T1118.2光纤用二次被覆材料第2部分：改性聚丙烯YD/T1118.3光纤用二次被覆材料第3部分：改性聚碳酸酯YD/T1181.1光缆用非金属加强件的特性第1部分：玻璃纤维增强塑料杆YD/T1181.2光缆用非金属加强件的特性第2部分：芳纶纱YD/T1181.3光缆用非金属加强件的特性第3部分：芳纶增强塑料杆YD/T1181.4光缆用非金属加强件的特性第4部分：玻纤纱YD/2964一2015通信用弯曲损耗不敏感单模光纤传输特性和光学特性的测量方法YD/T33482018截止波长位移单模光纤特性YD/T3022.32016通信光缆机械性能试验方法第3部分：撕裂绳功能JB/T8137（所有部分）电线电缆交货盘2
YB/T098光缆增强用碳素钢绞线
3产品分类
3.1概述
光缆按YD/T908一2011的规定分类和划分型式、规格和编制型号。其中变化有：a）与阻水结构特征有关的代号为：HT一一半干式。YD/T 901—2018
b）与护套特征有关的代号为：A护套铝一塑料粘接护套：S护套一一铝一塑料粘接护套注：没有扩展注释时，A护套默认为“铝一聚乙烯粘接护套，S护套默认为“钢一聚乙烯粘接护套。有扩展注释时，如ZA为“铝一阻燃聚乙烯粘接护套”，ZS为“钢一阻燃聚乙烯粘接护套”；AH为“铝一低烟无卤阻燃聚烯烃粘接护套”，SH为“钢一低烟无卤阻燃聚烯烃粘接护套”。c）与YD/T908一2011表1中相应于铠装层有关的代号增加：8——非金属杆铠装。d）与YD/T908—2011表2中相应于外被层有关的代号增加：8——低烟无卤阻燃聚烯烃。3.2型式
3.2.1光缆的常用结构型式及其名称如下：GYTA：金属加强构件、松套层绞填充式、铝一聚乙烯粘结护套通信用室外光缆：GYHTA：金属加强构件、松套层绞半干式、铝一聚乙烯粘结护套通信用室外光缆：GYTA53：金属加强构件、松套层绞填充式、铝一聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆：
GYTY53：金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆：
GYTA33：金属加强构件、松套层绞填充式、铝一聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆：
GYTA333：金属加强构件、松套层绞填充式、铝一聚乙烯粘结护套、双细圆钢丝铠装、聚乙烯套通信用室外光缆；
GYTS：金属加强构件、松套层绞填充式、钢一聚乙烯粘结护套通信用室外光缆：GYHTS：金属加强构件、松套层绞半干式、钢一聚乙烯粘结护套通信用室外光缆：GYTS33：金属加强构件、松套层绞填充式、钢一聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆：
GYTS333：金属加强构件、松套层绞填充式、钢一聚乙烯粘结护套、双细圆钢丝铠装、聚乙烯套通信用室外光缆；
GYTS43：金属加强构件、松套层绞填充式、钢一聚乙烯粘结护套、单粗圆钢丝铠装、聚乙烯套通信用室外光缆：
GYTAH58：金属加强构件、松套层绞填充式，铝一低烟无卤阻燃聚烯烃粘结护套，纵包皱纹钢带铠装、低烟无卤阻燃聚烯烃套通信用室外光缆：3
YD/T901—2018
GYTZA56：金属加强构件、松套层绞填充式、铝一阻燃聚烯烃粘结护套、纵包皱纹钢带铠装、阻燃聚烯烃套通信用室外光缆；GYHTY53：金属加强构件、松套层绞半干式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆；
一GYFTY：非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆；GYFHTY：非金属加强构件、松套层绞平干式、聚乙烯护套通信用室外光缆GYFTY63：非金属加强构件、松套层绞填充式、聚乙烯护套、非金属丝铠装、聚乙烯套通信用室外光缆；
GYFTY73：非金属加强构件、松套层绞填充式、聚乙烯护套、非金属带铠装、聚乙烯套通信用室外光缆；
GYFTY83：非金属加强构件、松套层绞填充式、聚乙烯护套、非金属杆铠装、聚乙烯套通信用室外光缆。
主要型式和适用于阻燃和防蚁等特殊要求的派生型式光缆的适用敷设方式和特殊条件见表1。3.2.2
表1主要型式的适用敷设方式和特殊条件派生型式
主要型式
GYTA53
GYTA33bzxz.net
GYTA333
GYHTAH
GYTZA56
GYTZA36
GYTA04
GYHTA04
GYTA54
GYTA34
GYTS04
GYHTS04
适用敷设方式和条件
电缆沟
非自承
强电磁
主要型式
GYTS33
GYTS333
GYTS43
GYTY53
GYHTY53
GYFHTY
GYFTY63
主要型式的适用敷设方式和特殊条件（续）派生型式
GYHTZS
GYTZY5
GYHTY58
GYFTZY
GYFHTZY
GYFTY66
GYTY54
GYHTY54
GYFTY04
GYFHTY04
GYFTY64
适用敷设方式和条件
电缆沟
注1：在“适用敷设方式和条件”栏中△表示适用，V表示可用。注2：直埋为光缆直接埋于土壤中。非自承
YD/T901—2018
强电磁
注3：低烟无卤护套及外被层具有良好烟密度和耐腐蚀性能，较好的阻燃性能，耐环境性能较差，这类光缆可在非开放空间使用；阻燃聚烯烃护套及外被层含卤，具有良好的阻燃性能和较好的耐环境性能，烟密度性能较差，这类光缆可在室外使用3.3规格
3.3.1光缆中的光纤应是符合GB/T9771规定的B1.1类（非色散位移单模光纤）、B1.3类（波长段扩展的非色散位移单模光纤）、B4类（非零色散位移单模光纤）、B5类（宽波长段光传输用非零色散单模光纤）、B6类（接入网用弯曲不敏感单模光纤）光纤、YD/T3348一2018规定的B1.2e（截止波长位移单模光纤特性）光纤，或用户要求的其他适用类别的单模光纤。必要时，光纤种类可细分为附录A.1中表述的光纤子类
YD/T901—2018
3.3.2光缆中的光纤数宜为4、6、8、10、12、16、18、24、30、36、48、60、72、96、120、144、216和288芯，也可以是用户要求的其他芯数。3.4产品型号和标记
3.4.1型号
光缆型号由光缆的型式和规格的代号组成。3.4.2标记
加工订货时应标明光缆产品标记，它由光缆的型号和本标准编号组成。示例：金属加强构件、松套层绞填充式、铝一聚乙烯粘结护套通信用室外光缆，包含48根B1.3类单模光纤，则光缆产品标记应表示为：GYTA48B1.3YD/T901—2018。4要求
4.1结构
4.1.1概述
4.1.1.1光缆应由层绞结构的缆芯和护层两大部分构成。其中，护层又包括护套和可能有的外护层。4.1.1.2光缆应是全截面阻水结构，即水在缆芯和护层中都不能纵向渗流，但钢丝铠装部分，以及非金属杆、带、丝铠装部分可除外。按照阻水材料的不同，阻水结构可采用两种方式：-填充式，即光缆护套或可能有的内衬套内的所有间隙用膏状复合物连续填充，如图1a）所示。半干式，即光纤松套管内的间隙用膏状复合物连续填充，光缆内的其他间隙放置固态阻水材料，如图1b）所示。
a）填充式
(（4)
b）半干式
（1）中心加强构件：（2）可能有的垫层：（3）可能有的填充绳：（4）光纤：（5）管内膏状填充复合物：（6）松套管：（7）育状填充复合物：（8）可能有的包带及扎纱、非金属辅助加强构件和内衬套：（9）可能有的撕裂绳：（10）护套；（11）可能有的外护层：（12）放有固态阻水材料的间隙图1光缆结构示意
（(3)
YD/T901—2018
4.1.1.3允许采用其他的类似结构型式，但这些光缆的护套厚度和光缆性能要求仍应不低于本标准的相关规定。
4.1.1.4同批、同型式规格的光缆产品应具有相同结构排列和相同识别色谱。4.1.2缆芯
4.1.2.1概述
缆芯通常包括中心加强构件（含可能有的垫层）、松套光纤绞层（含可能有的填充绳）、可能有的扎纱、包带、内衬套及非金属辅助加强构件等。4.1.2.2光纤
4.1.2.2.1光缆宜由有涂覆层的同类单模光纤组成，其芯数应符合光缆规格的要求。同批光缆产品宜使用同一设计、相同材料和相同工艺制造出来的光纤。4..1.2.2.2光纤涂覆层表面应有全色色标，其颜色应符合GB/T6995.2一2008规定，并且不褪色不迁移。充许使用光纤本色替代白颜色。4.1.2.2.3用于成缆的单模光纤的尺寸参数、模场直径、宏弯损耗、截止波长、波长附加衰减、衰减不连续性、色散、偏振模散，以及机械性能和环境性能等应符合GB/T9771有关规定。衰减符合附录A中表A.5的要求。
4.1.2.3松套管及其阻水材料
4.1.2.3.1光缆中涂覆光纤应放置在热塑性材料构成的松套管中，光纤在松套管中的余长应均匀稳定，每一松套管中的光纤数不宜超过12芯，但允许是用户要求的更多芯数。4.1.2.3.2应规定松套管的外径和管壁厚度，其中外径标称值宜为1.8mm～3.0mm，容差应不劣于土0.1mm；厚度应随外径增大而增大，其标称值宜为0.30mm~0.50mm，容差应不劣于土0.05mm。此外松套管标称尺寸可随管中的光纤芯数改变，充许采用用户要求的其他标称尺寸，但在同一光缆中宜相同。4.1.2.3.3松套管内各涂覆光纤的颜色应可识别，12芯以内光纤的颜色应选自表2规定的各种颜色。超过12芯宜先扎纱成束，扎纱颜色应选自表2；也可增加色环加以识别。在不影响识别的情况下，允许使用本色代替表2中的白颜色。表2识别用全色谱
4.1.2.3.4松套管应有识别色标，其颜色应符合GB/T6995.2一2008规定，并且不褪色不迁移。这些色标宜为全色，也可为环状或条状的色标。4.1.2.3.5松套管材料可用聚对苯二甲酸丁二醇酯（简称PBT）塑料、改性聚丙烯（简称PP）塑料、改性聚碳酸酯（简称PC)塑料或其他合适的塑料。PBT应符合YD/T1118.1规定，PP应符合YD/T1118.2规定，PC应符合YD/T1118.3规定。4.1.2.3.6松套管内的间隙应连续填充一种触变型的膏状复合物，即纤膏。7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
