YD/T 2509-2013.2GHz TD-SCDMA digital cellular mobile telecommunication network-Technical requirement of HSPA+ RAN.
1范围
YD/T 2509规定了TD-SCDMA在引入增强型高速分组接入(HSPA+) 功能后，对无线接入网络设备提出的一些新的功能与性能要求，主要包括Node B、无线网络控制器(RNC) 等设备支持增强型高速分组接入(HSPA+) 所需的功能和性能要求。
YD/T 2509适用于具有增强型高速分组接入(HSPA+)功能的2GHz TD-SCDMA数字蜂窝移动通信网。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 4943.1-2011信息技术设备安全第1部分:通用要求
YD/T 1011-1999数字同步网独立型节点从钟设备技术要求及测试方法
YD/T 1012-1999数字同步网节点时钟系列及其定时特性
YD/T 1365-2006 2GHz TD-SCDMA数字蜂窝移动通信网无线接入子系统设备技术要求
YD/T 1592.2-2007 2GHz TD-SCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分:基站及其辅助设备
YD/T 2507.1~8-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Iub接口技术要求(所有部分)
YD/T 2504.1~6- 20132GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Uu接口物理层技术要求(所有部分)
YD/T 2505.1~3-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Uu接口层2技术要求(所有部分)
YD/T 2506-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Uu接口RRC层技术要求
1范围
YD/T 2509规定了TD-SCDMA在引入增强型高速分组接入(HSPA+) 功能后，对无线接入网络设备提出的一些新的功能与性能要求，主要包括Node B、无线网络控制器(RNC) 等设备支持增强型高速分组接入(HSPA+) 所需的功能和性能要求。
YD/T 2509适用于具有增强型高速分组接入(HSPA+)功能的2GHz TD-SCDMA数字蜂窝移动通信网。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 4943.1-2011信息技术设备安全第1部分:通用要求
YD/T 1011-1999数字同步网独立型节点从钟设备技术要求及测试方法
YD/T 1012-1999数字同步网节点时钟系列及其定时特性
YD/T 1365-2006 2GHz TD-SCDMA数字蜂窝移动通信网无线接入子系统设备技术要求
YD/T 1592.2-2007 2GHz TD-SCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分:基站及其辅助设备
YD/T 2507.1~8-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Iub接口技术要求(所有部分)
YD/T 2504.1~6- 20132GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Uu接口物理层技术要求(所有部分)
YD/T 2505.1~3-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Uu接口层2技术要求(所有部分)
YD/T 2506-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) Uu接口RRC层技术要求
标准图片预览
标准内容

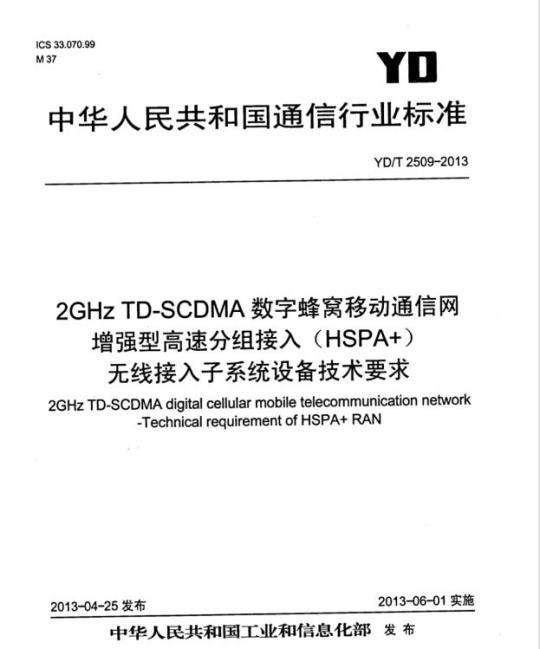

ICS33.070.99
中华人民共和国通信行业标准
YD/T2509-2013
2GHZTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）
无线接入子系统设备技术要求
2GHzTD-SCDMAdigital cellularmobiletelecommunication network-TechnicalrequirementofHSPA+RAN2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布言
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义·
3.2缩略语·
4.1无线接入网结构
协议结构·
5RNC功能要求
下行链路64QAM调制.
CELL_FACH增强
层二增强
MIMO（可选）
HSPA承载电路域话音（可选）
辅载波TSO使用·
CELLPortion（可选）
6NodeB功能要求
下行链路64QAM调制...
CELLFACH增强
层二增强·
6.6HSPA承载电路域话音·
6.7辅载波TSO使用..
6.8CELLPortion（可选）
7.1HSDPA速率..
7.2HSUPA速率
8业务
8.1承载业务的类别
承载业务的QoS特性·
YD/T2509-2013
··21
YD/T2509-2013
9RNC设备性能·
9.1备份配置
9.2可用性和可靠性
10智能天线…·
11NodeB设备性能
11.1频段与信道安排
11.2发射机性能
11.3接收机性有：
11.4实际传播条件下性能要求
11.5可用性和可靠性
12、接口要求·
12.1Iu接口要求
12.2Iur接口要求
12.3ub接口要求
12.4Uu接口要求
13环境要求
14，电源和接地·
14.1直流电源电压要求
14.2NodeB电源要求
14.3设备接地要求
15电磁兼容能力..
16安全要求·
17操作维护（O&M）要求
、17.1RNC操作维护（O&M）要求17.2NodeB操作维护（O&M）要求18同步要求··
18.1概述.
18.2RNC同步要求
18.3NodeB同步要求
18.4以太网时钟同步要求·
附录A（规范性附录）测量信道
附录B（规范性附录）传播条件.参考文献
YD/T2509-2013
《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）无线接入子系统设备技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）无线接入子系统系列标准之一，该系列标准的结构和名称如下：a）YD/T2509-2013《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）无线接入子系统设备技术要求》
b）YD/T2510-2013《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）无线接入子系统设备测试方法》
随着技术的发展，还将制定后续的相关标准。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。本标准主要起草人：宋爱慧、徐菲、张英、王可、黄河、马志锋、王浩然、陈、迎、冯三军、贾志鹏、陈永欣、王梅、常永宏。m
2GHZTD-SCDMA数字蜂窝移动通信网YD/T2509-2013
增强型高速分组接入（HSPA+）：无线接入子系统设备技术要求1范围
本标准规定了TD-SCDMA在引入增强型高速分组接入（HSPA+）功能后，对无线接入网络设备提出的一些新的功能与性能要求，主要包括NodeB、无线网络控制器（RNC）等设备支持增强型高速分组接入（HSPA+）所需的功能和性能要求。本标准适用于具有增强型高速分组接入（HSPA+）功能的2GHzTD-SCDMA数字蜂窝移动通信网。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1-2011信息技术设备安全第1部分：通用要求YD/T1011-1999数字同步网独立型节点从钟设备技术要求及测试方法YD/T1012-1999数字同步网节点时钟系列及其定时特性YD/T1365-20062GHzTD-SCDMA数字蜂宽移动通信网无线接入子系统设备技术要求YD/T1592.2-20072GHzTD-SCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分：基站及其辅助设备
YD/T2507.1~8-20132GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求（所有部分）
YD/T2504.1~6-20132GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求（所有部分）YD/T2505.1~3-20132GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口层2技术要求（所有部分）
YD/T2506-20132GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求
3GPPTS25.105通用移动通信系统(UMTS)时分双工基站无线发射和接收要求(UniversalMobileTelecommunications System (UMTS) Base Station (BS) radio transmission and reception (TDD)3GPPTS25.420通用陆地无线接入网络Iur接口：通用部分和原则（UTRANIurInterface:GeneralAspects and Principles)
ITU-RSM.329-9,2001杂散发射（Spuriousemissions）3GPPTS25.323分组数据汇聚协议（PacketData ConvergenceProtocol(PDCP)specification）3GPPTS25.324广播/多播控制（Broadcast/MulticastControl(BMC)）3GPPTS25.410UTRANIu接综述和原则（UTRANIuInterface:GeneralAspectsandPrinciples）3GPPTS25.411UTRANIu接层1（UTRANIuinterfacelayer1)3GPPTS25.412UTRANIu接信令传输（UTRANIuinterfacesignallingtransport）YD/T2509-2013www.bzxz.net
3GPPTS25.413UTRANIu接口无线接入网络应用部分信令（UTRANIuinterfaceRadioAccessNetwork Application Part (RANAP) signalling)3GPPTS25.414UTRANIu接口数据传输和传输信令（UTRANIuinterfacedatatransport&transportsignalling)
3GPPTS25.415UTRANIu接口用户名协议（UTRANIuinterfaceuserplaneprotocols）3GPPTS25.420UTRANIur接综述和原则（UTRANIurInterface:GeneralAspectsandPrinciples）3GPPTS25.421UTRANIur接层1（UTRANIurinterfaceLayer1)3GPPTS25.422UTRANIur接口信令传输（UTRANIurinterfacesignallingtransport)3GPPTS25.423UTRANlur接信令RNSAP信令（UTRANIurinterfaceRNSAPsignalling）3GPPTS25.424UTRANIur接口CCH数据流的数据传输和传输信令Iurinterfacedatatransport&transport signalling forCCH data streams3GPPTS25.425UTRANIur接口CCH数据流的用户面协议（UTRANIurinterfaceuserplaneprotocols for CCH data streams)3GPPTS25.426UTRANIur和Iub接口DCH数据流的数据传输和传输信令（UTRANIurandIubinterface data transport & transport signalling for DCH data streams)3GPPTS25.427UTRANIur和Iub接口DCH数据流的用户面协议（UTRANIurandIubinterfaceuserplane protocols for DCH data streams)ITU-RSM.329杂散辐射要求
3术语、定义和缩略语
3:1术语和定义
下列术语和定义适用于本文件。3.1.1
平均功率MeanPower
对于TD-SCDMA调制信号，是指1.6MHz带宽内发射或接收的功率，测量时间长度是在一个发射时隙内不包含保护时间的时间长度。3.1.2
输出功率OutputPower
发射负载匹配的情况下，输出功率是基站的一个载波上的平均功率。3.1.3
最大输出功率MaximumOutputPower在特定的参考条件下，在天线连接处测量得到的单个载波的平均功率。测量时间长度是在一个发射时隙内不包含保护时间的时间长度。3.1.4
额定输出功率RatedOutputPower厂商声称的在天线连接处单个载波发射的平均功率。3.2缩略语
下列缩略语适用于本文件。
C-RNTI
E-AGCH
E-HICH
E-PUCH
E-RNTI
E-RUCCH
E-TFCI
E-UCCH
H-RNTI
HS-DSCH
64Quadrature Amplitude ModulationATM Adaptation Layer 2
ATMAdaptationLayertype.5
AdaptiveMulti Rate
Asynchronous Transfer Mode
Additive White Gaussion NoiseBroadcast Control Channel
Common Control Channel
Continuous connectivity for packet data usersChannel Quality Indicator
Cyclic Redundancy Check
Controlling Radio Network ControllerCell Radio Network Temporary IdentityDedicated Control Channel
Dedicated Channel
Dedicated Physical Channel
Drift Radio Network ControllerDiscontinuous Reception
DedicatedTraffic Channel
E-DCH Absolute Grant ChannelEnhanced Dedicated Transport ChannelE-UCCH Number Indication
(1.28Mcps TDD only)
YD/T2509-2013
64阶正交幅度调制·
ATM适配层.2
ATM适配层5
自适应多速率
异步转移模式
加性高斯白噪声
.广播控制信道：
公共控制信道
（。持续分组连接
信道质量指示
：循环穴余校验
控制无线网络控制器
.小区无线网络临时标识
专用控制信道
专用信道·：
专用物理信道
.漂移基站控制器
非连续接收
，专用业务信道
*E-DCH绝对授权信道
增强型专用传输信道
E-UCCH个数指示
：（专用于1.28McpsTDD）
E-DCHHARQAcknowledgement IndicatorChaninel..E-DCHHARQ确认指示信道EnhancedUplinkPhysical Channel (TDDonly)E-DCH Radio Network Temporary Identifier·增强型上行物理信道
：E-DCH无线网络临时标识：
E-DCHRandomAccessUplinkControl Channel E-DCH随机接入上行控制(TDD only)：:
E-DCHTransportFormatCombination.E-DCHTransportFormatCombinationIndicatorE-DCH Uplink Control Channel (TDD only)Forward Access Channel
FrameProtocol
HybridARQ
HS-DSCHRadioNetworkTemporaryIdentityHigh Speed-Downlink Shared Channel，信道
.E-DCH传输格式集
E-DCH传输格式集指示：
E-DCH上行控制信道
1：前向接入信道
顿协议
混合自动请求重传
HS-DSCH无线网络临时标识
高速下行共享信道
YD/T2509-2013
HS-PDSCH
HS-SCCH
HS-SICH
P-TMSI
TD-SCDMA
T-IMSI
High Speed-Physical Downlink Share ChannelShared Control Channel for HS-DSCHShared Information Channel for HS-DSCHIntermational Mobile Subscriberidentification NumberLayer1
Layer2
Medium Access Control
Modulation and Coding SchemeMultiple Input Multiple OutputMean Time Between Failure
Node B Application Part
-Paging Indicator Channel
Packet Temporary International Mobile SubscriberIdentity
Quality of Service
Random Access Channel
Radio Link Control
Radio Network Controller
Radio Network Subsystem
Radio Resource Control
Retransmission Sequence NumberSystem Information Block
Serving Radio Network ControllerSynchronous Transfer Mode 1
Time Division-Synchronization code DivisionMultiple Access
Time Division Duplex
Transport Format Combination IndicatorTransport Format Resource CombinationTemporary International Mobile Subscriber IdentityTransport Network Layer
Transmission Sequence NumberTransmission Time Interval
UserEquipment
高速物理下行共享信道
HS-DSCH共享控制信道
HS-DSCH共享信息信道
国际移动用户识别码
媒体访问控制
调制编码方式
·多输入多输出
平均故障间隔时间
NodeB应用部分
寻呼指示信道
分组域临时国际移动用户识
业务质量
随机接入信道
无线链路控制
无线网络控制器
无线网络子系统
无线资源控制
重传序列号
系统信息块
服务基站控制器
同步传输模式1
时分-同步码分多址接入
时分双工
传输格式组合指示
传输格式和资源组合
临时国际移动用户识别码
传输网络层
传输序列号
传输时间间隔
用户设备
4概述
4.1无线接入网结构
核心网
(可选）
图1无线网络子系统（RNS）
YD/T2509-2013
TD-SCDMA系统的无线接入网由多个无线网络子系统（RNS）组成，无线网络子系统的结构如图1所示。支持增强型高速分组接入（HSPA+）功能时，无线网络子系统的结构和设备组成未发生变化。每个无线网络子系统包括一个无线网络控制器（RNC）和一个或多个NodeB。在RNS内部，NodeB和RNC之间通过Iub接口相连：RNC与RNC之间通过Iur接口相连，Iur接口为可选接口；NodeB通过空中接口（Uu接口）与UE通信：RNC通过Iu-PS接口与核心网分组域相连，RNC通过Iu-CS接口与核心网电路域相连。
Iu接口、Iub接口和Iur接口控制平面的传输承载都采用ATMAAL5。Iu接口、Iub接口和Iur接口用户平面数据流的传送可采用基于ATM的传输和基于IP传输这两种方案，其中支持基于P传输的方案为可选要求。采用基于ATM的传输方案时，在Iub和Iur接口上都采用AAL2，在Iu接口上则对电路域采用AAL2，对分组域采用AAL5。对系统来说，RNS负责控制所属各小区的资源。在图1中所涉及到的设备实体包括：移动台（UE）：包括移动设备（ME）和用户识别模块（USIM）一NodeB：一个或多个小区服务的无线收发信设备。一无线网络控制器（RNC）：具有对一个或多个NodeB进行无线资源的控制与管理的功能实体。智能天线技术及其相关算法是TD-SCDMA系统的关键技术之4.2协议结构
为支持L2增强的HS-DSCH传输，在Uu接口协议上有如下改动：除了MAC-hs外，在NodeB新增了一个MAC实体MAC-ehs，由RRC层配置UE使用MAC-hs、MAC-ehs中的哪一个实体来处理HS-DSCH相关功能。
为支持L2增强的E-DCH传输，在Uu接口协议上有如下改动：NodeB中针对每个UE有一个MAC-i实体。由RRC层配置UE使用MAC-es/e、MAC-i/is中的哪一个实体来处理E-DCH相关功能。5
YD/T2509-2013
在CELL-FACH模式下，NodeB中每个有专用E-RNTI的UE有一个MAC-i实体，每个公共E-RNTI有一个MAC-i实体。对于DTCH/DCCH传输，每个SRNC中有一个MAC-is实体。CRNC中每个UE有一个MAC-is实体。MAC-i控制E-DCH传输，MAC-i连接到MAC-is，对于公共E-RNTI，MAC-is连接到MAC-c。
CELL-DCH下的E-DCH(MAC-i/is)、CELL-FACH下DTCH/DCCH传输所用的E-DCH(MAC-i/is）和CCCH传输所用的E-DCH(MAC-i/is)协议栈结构分别如图4、图5、图6所示。为支持E-DCH，在Uu接口协议上有如下改动：UE：在UE侧MAC-d之下新增了一个MAC实体（MAC-es/MAC-e）。UE侧新增的MAC-es/MAC-e实体主要处理HARQ重传、复用和TSN选择、E-TFC选择和调度接入控制。一NodeB：在NodeB新增了一个MAC实体（MAC-e），用于处理HARQ重传、E-DCH调度和控制、MAC-e数据单元的解复用。
S-RNC：在SRNC新增一个MAC实体（MAC-es）；主要是提供按序递送（重排）、重排队列分发。
在MAC层以上，支持E-DCH的UTRAN系统的PDCP与RLC层与Release4一致。图2为支持E-DCH的系统侧协议结构。
在UTRAN侧，允许使用以下两种HS-DSCHMAC协议的配置之一一具有MAC-c/sh的配置如图2所示，在NodeB上的MAC-hs/MAC-ehs位于CRNC的MAC-c/sh之下。HS-DSCHFP负责处理从SRNC到CRNC（如果存在Iur接口），CRNC与NodeB之间的数据传输：不具有MAC-c/sh的配置如图3所示，对于HS-DSCH，CRNC不具有任何用户平面功能。在NodeB上的MAC-hs/MAC-ehs直接位于SRNC的MAC-d之下：即SRNC的HS-DSCH用户平面直接与NodeB相连，不需要经过CRNC。
引入CELLFACH增强后，为支持CELLFACHCELL_PCH和URAPCH状态下UE接收HS-DSCH，MAC-c/sh将.CCCH、PCCH、BCCH传递到MAC-ehs实体进行处理。对于CCCH传输，在CRNC中增加了新的MAC实体(MAC-is），用以提供顺序分发（重排）、复用/解复用和冲突检测。在MAC层以上，支持HSPA+的HS-DSCH传输的RLC、PDCP协议基本结构与Release7保持一致，但进行了功能增强，具体要求见第5.4节。RLC
MAC-c/sh
图2HS-DSCH协议栈结构（配置MAC-c/sh）Iur
DTCH DCCH
MAC-Is
DTCH DCCH
Iub/Iur
图3HS-DSCH协议栈结构（不配置MAC-c/sh）MAC-I
EDCHFR
图4CELL-DCH下的E-DCH(MAC-/is）MACH
EDCHFR
图5CELL-FACH下DTCH/DCCH传输所用的E-DCH（MAC-Vis）YD/T2509-2013
DCCH DTCH
MAC-is
EDCHFP
DCCH DTCH
MAC-is
EDCHFP
YD/T2509-2013
5RNC功能要求
5.1，下行链路64QAM调制
5.1.1对64QAM调制的配置
图6CCCH传输所用的E-DCH(MAC-iis）aaaL
MAC-Is
EDCHFP
RNC应能根据UE在RRC层上报的HS-DSCH类型判断UE是否支持64QAM调制。支持64QAM调制的UEHS-DSCH类型见第7.1节。
RNC应能根据NodeB通过Iub接口NBAP协议的审计、资源状态指示等过程中包含的能力报告，判断NodeB本地小区是否支持下行链路64QAM调制。RNC通过Iub接口NBAP信令将UE的物理层能力HS-DSCH类型告知NodeB。当UE和HS-DSCH服务小区均支持64QAM时，NodeB可以启用64QAM。5.1.2移动性
UTRAN系统应支持HSDPA业务在支持下行链路64QAM调制的NodeB间、NodeB内小区间的移动性，切换前与切换后HS-PDSCH均激活64QAM调制，并且切换前源小区与切换后目标小区包括如下情形：RNC间、RNC内NodeB间、NodeB内小区间。均采用直接切换方式，即从源小区HS-DSCH信道直接切换到目标小区HS-DSCH信道
UTRAN系统应支持HSDPA业务在支持下行链路64QAM调制的NodeB与不支持下行链路64QAM调制的NodeB间的移动性、NodeB内在支持下行链路64QAM调制的小区与不支持下行链路64QAM调制的小区间的移动性，包括：
一HSDPA业务从支持下行链路64QAM调制的小区切换到不支持下行链路64QAM调制的小区，切换前HS-PDSCH激活64QAM调制：
一HSDPA业务从不支持下行链路64QAM调制的小区切换到支持下行链路64QAM调制的小区，切换后HS-PDSCH激活64QAM调制。
并且切换前源小区与切换后目标小区包括如下情形：RNC间、RNC内NodeB间、Node.B内小区间。均采用直接切换方式，即从源小区HS-DSCH信道直接切换到目标小区HS-DSCH信道。
