YD/T 3183-2016
基本信息
标准号： YD/T 3183-2016
中文名称：电调天线接口技术要求
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2164777
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 3183-2016.Technical requirement of remote electric-downtilt antenna interface.
1范围
YD/T 3183规定了电调天线接口的技术要求，包含物理层硬件接口和数据链路层中的扫描和链接以及应用层中的功能要求。
YD/T 3183适用于电调天线远程控制单元和主从设备互联互通测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO/IEC 8482:1993 信息技术系统间远程通信和信息交换双绞线多点互连( Information technology - Telecommunications and information exchange between systems-Twisted pair multipoint interconnections)
ISO/IEC 13239-2000 信息技术系统间的电信和信息交换高级数据链路控制规程( Information Technology-Telcommunications and information exchange between systems-High-level data link control(HDLC) procedures )
IEC 60130-9-Ed. 3.0频率低于3MHz的连接器--第9部分:无线电及相关音响设备用圆形连接器(Connectors for frequencies below 3 MHz-Part 9: Circular connectors for radio and associated sound equipment)
3GPP TS 25.104 V13.1.0基站无线传输和接收(第13版) (Base Station (BS) radio transmission and reception (FDD) (Release13))
1范围
YD/T 3183规定了电调天线接口的技术要求，包含物理层硬件接口和数据链路层中的扫描和链接以及应用层中的功能要求。
YD/T 3183适用于电调天线远程控制单元和主从设备互联互通测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO/IEC 8482:1993 信息技术系统间远程通信和信息交换双绞线多点互连( Information technology - Telecommunications and information exchange between systems-Twisted pair multipoint interconnections)
ISO/IEC 13239-2000 信息技术系统间的电信和信息交换高级数据链路控制规程( Information Technology-Telcommunications and information exchange between systems-High-level data link control(HDLC) procedures )
IEC 60130-9-Ed. 3.0频率低于3MHz的连接器--第9部分:无线电及相关音响设备用圆形连接器(Connectors for frequencies below 3 MHz-Part 9: Circular connectors for radio and associated sound equipment)
3GPP TS 25.104 V13.1.0基站无线传输和接收(第13版) (Base Station (BS) radio transmission and reception (FDD) (Release13))
标准图片预览
标准内容

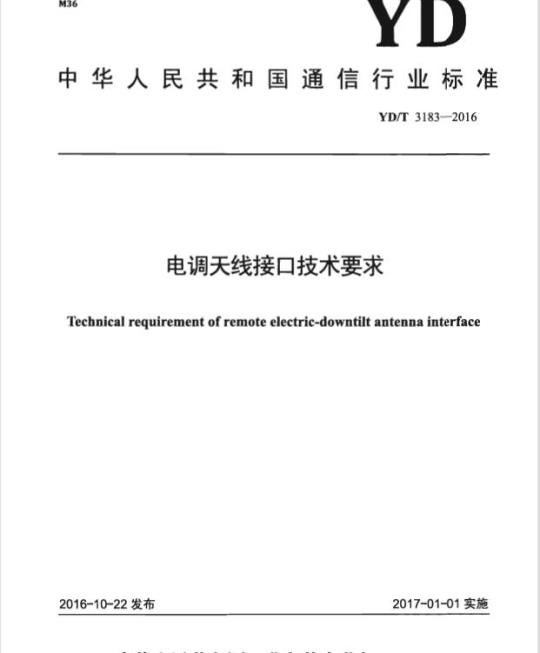

ICS 33.060.20
中华人民共和国通信行业标准
YD/T3183—2016
电调天线接口技术要求
Technical requirement of remote electric-downtilt antenna interface2016-10-22发布
中华人民共和国工业和信息化部2017-01-01实施
前言．
1范围..
2规范性引用文件
3缩略语、术语和定义
3.1缩略语．
3.2术语和定义，
4电调天线接口标准的分类.
5第、·层物理层（Layer丨PhysicalLayer）接口标准要求5.1通讯速率.
数据格式.wwW.bzxz.Net
RS485模式
调制解调模式
直流供电，
第二层数据链路层（Layer2HDLCLaycr）接口标准要求6
接收无效
默认地址，
窗口大小
消息时间..
支持的HDLC顿类型
连接状态模式…
设备类型
6.9XID协商
第七层应用层（Layer7ApplicationLayer）接口标准要求7.1
7.2EPs 命令
7.3公共命令，
单天线EP命令
7.5多单元天线EP命令
7.6TMA EP 命令
YD/T 3183—2016
YD/T3183—2016
本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的资任。本标准由中国通信标准化协会提出并归门。本标准起草单位：中国信息通信研究院、京信通信系统（中国）有限公司、中国移动通信集团公司、中国电信集团公司、中国联合网络通信集团有限公司、华为技术有限公司、武汉烽火科技集团有限公司。
本标准主要起草人：吴翔、马泽峰、薛锋章、肖伟宏、张申科、刘罡、卜斌龙、张宇。1范围
电调关线接口技术要求
YD/T3183—2016
本标准规定了电调天线接口的技术要求，包含物理层硬件接口和数据链路层中的扫描和链接以及应用层中的功能要求。
本标准适用于电调天线远程控制单元和主从设备互联互通测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO/IEC8482:1993信息技术系统问远程通信和信息交换双绞线多点互连（Informationtechnology -- Telecormrmunications and information exchange between systems -- Twisted pair multipointinterconnections)
ISO/IEC13239-2000信息技术系统向的电信和信息交换高级数据链路控制规程（InformationTechnology - Telecommunications and infomation exchaage between systems - High-level data link control(HDLC) procedures)
IEC60130-9-Ed.3.0频率低了3MHz的连接器--第9部分：无线电及相关音响设备用圆形连接器(Connectors for freguencies below 3 MHz -- Part 9: Circular connectors for radio and associated soundequipment)
3GPPTS25.104V13.1.0基站无线传输和接收（第13版）（BaseStatio（BS）radiotransmissionandreception(FDD）(Releasel3))3GPP TS 25.466 V10.0.0 UTRAN Iuant 接l：应用部分（第10 版）（UTRAN Iuant Interface:ApplicationPart(Release10))
3GPPTS45.005V8.8.0无线传输和接收（第八版）（Radiotransmissionandreception（Release8））AISGVersion2.0天线线路设备控制接口（Control InterfaceforAntennaLineDevices）3缩略语、术语和定义
3.1缩略语
下列缩略语适用于本文件。
Antenna line device
天线线路设备
YD/T3183—2016
Antenna Interface Standard GroupArnerican Standard Code for Information InterchangeCyelic redundancy check
Elementary Procedure
High-Level Data Link ControlPortable Control Unit
Remote eAntenna Extension
Remote electrical tilt unit
Remote Electrical Tilting Application PartISO/IEC8482（ANSI-EIARS485）Time-ConsumingProcedure
Tower-mounted amplifier
Tower Mounted Amplifier Application Part3rd Generation Partnership Project3.2术语和定义
下列术语和定义适用-于本文件。3.2.1
菊花链Daisy Chain
天线接口标推组织
美国信息互换标准代码
循环穴余校验
基本程序
高级数据链路控制
便携式控制设备
天线信息化管理模块
远程电调单元
远程电调单元应用部分
定义的一种物理接口
耗时过程
塔顶放大器
塔顶放大器应用部分
3G合作计划
通过电缆把多个设备顺序连接的一-种方式，相关电气信号采用并行连接，3.2.2
厂商代码VendorCode
一种由AISG组织为每个厂家分配的两字符唯一码。3.2.3
序列号Serial Number
一组由19个ASCII字符组成的字符串，前2字节是厂商代码，后17字节出厂家自行分配并保证其唯一性。
返回码 Retum Code
表示一个EP命令执行的结果的1字节代码。3.2.5
告警代码AlamCode
表示具体告警的代码。
告警状态Alarm State
指示是产生还是清除的告臂。
校准Calibrate
YD/T 31832016
驱动天线驱动单元，使其在整个行程内移动，确保无告警及计算天线移相器行程。3.2.8
配数据ConfigurationData
一种存储表用来定义犬线物理位置与电波束下倾角的关系。3.2.9
小端字节序Little-Endian
传输数据的字节的顺序。本文指的是多字节数据的低字节先传输。3.2.10
[下]倾角Tilt
天线波束方向与天线轴线之间的夹角。天线的倾角分为机械下倾角和电下倾角。3.2.11
倾角值 Tilt Value
一个有符号整数，用来描述天线设置的下倾角大小。其值是实际天线电下倾角角度的10倍。4电调天线接口标准的分类
电调天线接口标准分为以下几类：a）第一层物理层（Layer 1 Physical Layer）：b）第二层数据链路层（Layer2HDLC Layer）：c）第七层应用层（Layer7Application Layer）。5第一层物理层（Layer1Physical Layer）接口标准要求5.1通讯速率
RET设备有两个连接模式：
a）RS485模式：使用多芯屏蔽电缆，支持传统的RS485串行多点总线。b）调制解调器模式：使用同轴电缆连接RET或TMA控制单元，电缆.上.同时传输DC电源和RF信号。3
YD/T3183—2016
默认选用9.6kbit/s土3%，调制解调器模式时可选择38.4kbit/s土3%，RS-485模式时可选择38.4kbit/s±3%或115.2kbit/s±3%
通信数据（字节）格式如图1所示。闲
发射载波关
发射裁环
丧低有较位
起始位0）
通信数据格式
5.2数据格式
数据格式如下：
一每帧数据是8位长，无校验，反向不归零编码。空闲
下（时间）
宁止位（)
最高有微位
一起始位发送1位“0”编码，停止位发送1位“1”编码。发送数据的极性（针对RS485模式，接收端）如下：发送 1 VRS485 B-V RS485 A > 0.2V。发送 0 VRS485 A-VRS485B>0.2V。5.3RS485模式
5.3.1多极连接器
多极连接器应满足以下条件：
a）类型：符合IEC60130-9-Ed.3.0的8芯圆形DIN连接器，通过环形螺母锁紧：b）环境等级：IP67（无防护帽）（注意：未使用的连接器应带防护帽）：c）电流等级：每个引脚能提供5A电流。引脚定义见表1。
多极连接器引脚输出
引脚号
+12V DC
- 48V DC
RS485B
不建议选择
不建议选择
强制要求
引脚号
RS485GND
RS485A
10V-30VDC
DC GND
表1多极连接器引脚输出（续）
不建议选择
强制要求
YD/T3183—2016
强制要求（该电压范围是从设备满载工作时，输入端电）强制要求
电缆屏蔽层应该通过连接器外壳与大地连接，如果通过菊花链连接的多个连接器连接在一起，至少强制要求的信号应该互相连通。5.3.2多极连接器极性
每个ALD设备至少应配置一个数据连接器，如果应用菊花链连接方式，还需要一个连接器用于级联。连接器的极性应按以下原则配置：a）Node-B/BTS（如果提供RS485接口）：阴头（个或多个）：6）TMA（内置ALD调制解调器）：阴头：c）RET：-个阳头和·个可选的阴头（用丁级联输出）：d）级联电缆：一个阳头和一个阴头。注：对于TD-SCDMA系统，一般每个扇区单独设置一个RRU和一面天线，一个RRU只连接一个RET，这种情况下，RET一般不需要级联，可以只配一个输入公座。5.3.3RS485串行数据总线
5.3.3.1连接
RS485总线是根据ISO/IEC8482:1993（RS485）标准多点配置的双向线对，引脚定义见表1。RS485GND不建议选择。
5.3.3.2设备终端电阻
连接丁-此系统中的ALD设备的RS485端不要求额外装配终端电阻，其本身终端电阻应满足以下要求：电阻（RS485B对RS485A）>1k2:
-电阻（RS485B、RS485A对GND）>1k2:-电容（RS485B对RS485A）1nF:
-电容 (RS485 B、RS485 A对 GND)<1nF。5.3.3.3总线终端阻抗
在RS485总线的末端宜装一个与电缆特性阻抗匹配的终端阻抗，但每个ALD设备装匹配阻抗是不必要的。对于工作于低速通信下的ALD网络，（总线未端）也可不加终端阻抗。5.3.3.4总线空闲偏重
总线空闲偏置是强制要求的，每个ALD设备必须支持。其偏置电压依据主站、T型头中RS485电路5
YD/T3183—2016
输出的电压为准。
偏置的极性是在空闲状态时输出1，即VRS485B-VRS485A>0.2V。5.4调制解调模式
5.4.1载波频率
在这个系统中，应用频率为：2.176MHz+/一100×10-65.4.2
恢复时间
于硬件的限制，在收发切换期间设置一个最小的恢复时间是有必要的。因此，定义最小响应时问为3ms。
5.4.3阻抗
调制解调器应该在收发两种模式下提供相同的阻抗，标称阻抗Z0为502，额定载波频率（误差范围士0.1MHz）下的回波损耗>10dB，在外部BS或天线调制解调模式下，同波损耗>20dB。5.4.4信号调制
键控：逻辑1：载波关闭逻辑0：载波打元。5.4.5调制器特性
5.4.5.1信号电平
信号电平裁波打开：+3dBm士2dB，信号电平载波关闭：≤—40dBml。5.4.5.2杂散
杂散不应超过如图2所示的水平，通过在点与点间用线性查值法可以获得其区问值，其中测试带宽需满足表2的要求。另外，带外幅射水平应符合3GPPTS25.104和3GPPTS45.005的限值要求F1E
-25.41131
-36dBm
21 111z
-108dRm
图2调制解调器频谱图
12.75 (Hz
9 kHz150 kHz
150 kHz ~ 30 MHz
30 MH2 ~～ 1 GHz
1 GHz ~ 12.75 GHz
解调器特性
表2测试带宽标准
测试带宽
100kHz
YD/T3183—2016
调制解调器开启门限是+5 dBm~一12dBm，截止门限是—18 dBm以下，-12 dBm~-18 dBm没有定义。
5.4.5.4载波插入损耗
载波插入损耗应≤0.3dB。
5.4.5.5占空比
占空比示意图如图3所示。为保证通过调制解调器的数据位正确的传输，接收与发送之间的数据流占空比不应该发牛太大的变化，应符合下式：A DCSYSTEM = |DCRX - DCTXI ≤10%式中：
A DCSYSTEM-
一收发数据流之间的占空比差值：DCx——输入数据流占空比：
输出数据流占空比。
Duty cycle forbit strcam=fgs/T,duty cycle for OOK-Took/T图3占空比示意图
为了通过馈线传输，需要从位流到调制器及从解调器到位流之间的两个变换，因此对每个变换器，-半占空比的容差是允许的。对于一个占空比为50%的输入位流，调制解调器必须提供一个40%~60%占空比的输出位流。
YD/T3183-2016
5.4.5.6直流端口隔离度要求
滤波器应该置于直流电源口与解调器之问，对于2.176MHz频率，应确保1.176MHz以下和4.176MHz颜率以上大于25dB的带外抑制。如图4利图5所示。38
kliaiMl
31 M12
注：400MHz~2.57GHz区间的带外抑制为38dB，而在UL和DL[01中应为65dB图 4 DC 端口隔离度
5.5直流供电
5.5.1供电电压
以下标示为直流电压支持：
kx!x117
图5DC端口隔离度
-12V：10.0V~15.0V（限选，从机不建议选择）；-24V：10.0V-30.0V（强制要求）。2:IMI.
注意：当多个ALD设备在一个系统中工作时，其电源电压应该采用相同的范围，以避免在某些ALD设备中增加额外的DC/DC变换器。5.5.2功率要求
5.5.2.1 RET 功率要求
RET功率要求见表 3。
表3RET功率要求
RET功率模式e
最火功率
TMA功率要求
TMA 功率要求见表 4。
TMA类型
一个单元
多个单元
5.5.3噪声与纹波
表4TMA功率要求
ALD调制解调器输出的传导噪声及纹波水平应满足表5要求。表5传导噪声及纹波要求
ALD moderm,射频口
[ALD modem, 电源口
5.5.4上电特性要求
极限值
15mVgm
ALD 设备需要 3s 的 L电时间。频率
0.15-30 MHz
0.15~30MHz
0.15~30 MHz
最大功率
YD/T3183—2016
接收模式下馈线上的噪声及纹波发送模式下电源口上的噪声及纹波在3秒的上电时间内RET最大电流消耗不超过400mA，同时电容值不超过0.5μF。在3秒的上电时间内TMA最大电流消耗不超过1A，同时电容值不超过0.5μF。5.5.5天线线路网络
RS485支持多个ALD设备组成一个控制网络，可以是星形或者菊花链方式配置。当需要通过一个ALD设备向其他设备供电时，应保证其提供有相关接口及电流通过能力。由于线路网络的总电流水平依赖于网络规模、ALD的应用及生站软件的设计，因此没有对其总电流具体值进行规定，但应注意其总电流应在5A以下。5.5.6网络电流需求
由于RET只在电机运转时才消耗比较大的电流，其空闲时的静态电流比较小，因此在计算系统电流消耗时，可以按 ALD 的总静态电流加上相关RET 电机运转时的工作电流来近似的表示。5.5.7主设备过流保护
对于单独的ALD，该标准没有规定必须带有过流保护功能，但为避免个别ALD的损坏或电缆短路造成其他设备的损坏，加入过流保护的设计还是有必要的。5.5.8恢复工作
5.5.8.1ALD复位要求
在复位或上电后，ALD不应该执行任何基本操作（如自检、校准或设角度）：数据应该按5.5.8.29
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
