YD/T 2488-2013
基本信息
标准号： YD/T 2488-2013
中文名称：柔性钢管铠装光缆
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：7687928
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2488-2013.Flexible steel tube armoured optical fiber cables.
1范围
YD/T 2488规定了柔性钢管铠装光缆的产品分类、结构、技术要求、试验方法、检验规则、包装、运输和贮存。
YD/T 2488适用于在紧套光纤或涂覆光纤外直接采用柔性钢管铠装保护，然后再附加其他外层结构或直接应用的通信光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法一厚度和外形尺寸测量一机械性能试验(IEC 60811-1-1: 2001, IDT)
GB/T 6995.2电线电缆识别标志方法第2部分: 标准颜色
GB/T 7424.2-2008光缆总规范第2部分: 光缆基本试验方法(IEC 60794-1-2: 2003， MOD)
GB/T 8815-2008电线电缆用软聚氯乙烯塑料
GB/T 9352-2008塑料热塑性塑料材料试样的压塑
GB/T 9771 (所有部分)通信用 单模光纤
GB/T 11327.1-1999聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线第1部分:一般试验和测量方法(neq IEC 60189-1: 1986)
GB/T 12357.1通信用多模光纤第1部分: A1类多模光纤特性(IEC 60793-2-10, M0OD)
GB/T 15065电线电缆用黑色聚乙烯塑料
GB/T 15972-2008(所有部分)光纤试验方法规范 (IEC 60793-1: 2001, MOD)
GB/T 17650.2-1998取 自电缆或光缆的材料燃烧时释出气体的试验方法第2部分:用测量PH值和电导率来测定气体的酸度(IEC 60754-2: 1991， IDT)
1范围
YD/T 2488规定了柔性钢管铠装光缆的产品分类、结构、技术要求、试验方法、检验规则、包装、运输和贮存。
YD/T 2488适用于在紧套光纤或涂覆光纤外直接采用柔性钢管铠装保护，然后再附加其他外层结构或直接应用的通信光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法一厚度和外形尺寸测量一机械性能试验(IEC 60811-1-1: 2001, IDT)
GB/T 6995.2电线电缆识别标志方法第2部分: 标准颜色
GB/T 7424.2-2008光缆总规范第2部分: 光缆基本试验方法(IEC 60794-1-2: 2003， MOD)
GB/T 8815-2008电线电缆用软聚氯乙烯塑料
GB/T 9352-2008塑料热塑性塑料材料试样的压塑
GB/T 9771 (所有部分)通信用 单模光纤
GB/T 11327.1-1999聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线第1部分:一般试验和测量方法(neq IEC 60189-1: 1986)
GB/T 12357.1通信用多模光纤第1部分: A1类多模光纤特性(IEC 60793-2-10, M0OD)
GB/T 15065电线电缆用黑色聚乙烯塑料
GB/T 15972-2008(所有部分)光纤试验方法规范 (IEC 60793-1: 2001, MOD)
GB/T 17650.2-1998取 自电缆或光缆的材料燃烧时释出气体的试验方法第2部分:用测量PH值和电导率来测定气体的酸度(IEC 60754-2: 1991， IDT)

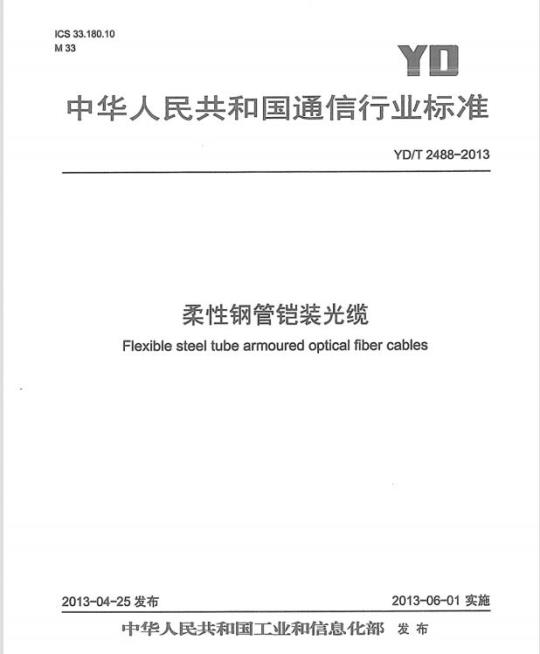

标准图片预览
标准内容
ICS33.180.10
中华人民共和国通信行业标准
YD/T2488-2013
柔性钢管铠装光缆
Flexiblesteeltubearmoured opticalfibercables2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
产品分类
要求·
试验方法
检验规则
7标志使用说明书.
8包装、运输和贮存·
附录A（资料性附录）典型的光缆结构*附录B（规范性附录）多子缆结构光缆目
F.+........
YD/T2488-2013
本标准按照GB/T1.1-2009给出的规则起草。YD/T2488-2013
本标准在技术内容上参考了YD/T1258.2一2009《室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆》、YD/T1258.3一2009《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》、YD/T1258.4-2005《室内光缆系列第4部分：多芯光缆》、YD/T2289.1-2011《无线射频拉远单元（RRU）用线缆第1部分：光缆》和YD/T1770一2008《接入网用室内外两用光缆》等。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：大唐电信科技产业集团、工业和信息化部电信研究院、江苏亨通光电股份有限公司、武汉邮电科学研究院、深圳市恒捷丰光电科技有限公司、成都泰瑞通信设备检测有限公司、成都大唐线缆有限公司、江苏永鼎股份有限公司、河北四方通信设备有限公司。本标准主要起草人：薛梦驰、黄垫、刘红峰、陈俊杰、刘骋、宋志佗、吴重阳、王则民、吕捷、顾利国、陈晓红、刘泰、黄新格、郭志宏。I
YD/T2488-2013
随着光通信向终端用户的不断推进，在机房和室内接入及综合布线中，对光缆及光纤跳线的抗压扁、抗拉伸、防鼠咬、阻燃、免保护直接布放以及光缆结构尺寸等性能指标提出了更高的要求。柔性钢管铠装光缆正是为适应这种市场需求应运而生的产品，它是一种在紧套光纤或涂覆光纤外直接采用小尺寸可挠性不锈钢套管（即柔性钢管，在本标准中也可简称钢管）来保护光纤，然后在钢管外附加其他外层结构的光缆。这种光缆不仅保持了普通室内光缆柔软、轻便、尺寸小的特点，同时还具有抗压扁、耐冲击、耐鼠咬的优势，并可扩展到室外使用。柔性钢管铠装光缆可应用于通信机房、楼宇综合布线、局域网、国防战备、光纤传感器、测量仪器、光通信设备连接、基站光纤拉远以及其他室内外特殊应用场合。柔性钢管铠装，可被作为内铠装的一种，处于光缆护套之下，从而构成对YD/T908一2011《光缆型号命名方法》的补充。
1范围
柔性钢管铠装光缆
YD/T2488-2013
本标准规定了柔性钢管铠装光缆的产品分类、结构、技术要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于在紧套光纤或涂覆光纤外直接采用柔性钢管铠装保护，然后再附加其他外层结构或直接应用的通信光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法一厚度和外形尺寸测量—机械性能试验（IEC60811-1-1：2001，IDT）GB/T6995.2电线电缆识别标志方法第2部分：标准颜色GB/T7424.2-2008光缆总规范第2部分：光缆基本试验方法（IEC60794-1-2：2003，MOD）GB/T8815-2008电线电缆用软聚氯乙烯塑料GB/T9352-2008塑料热塑性塑料材料试样的压塑GB/T9771（所有部分）通信用单模光纤GB/T11327.1-1999聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线第1部分：一般试验和测量方法（neqIEC60189-1：1986）
GB/T12357.1通信用多模光纤第1部分：A1类多模光纤特性（IEC60793-2-10，MOD）GB/T15065电线电缆用黑色聚乙烯塑料GB/T15972-2008（所有部分）光纤试验方法规范（IEC60793-1：2001，MOD）GB/T17650.2-1998取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：用测量PH值和电导率来测定气体的酸度（IEC60754-2：1991，IDT）GB/T17651-1998（所有部分）电缆或光缆在特定条件下燃烧的烟密度测定（IEC61034：1997，IDT)
GB/T18380.12-2008电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法GB/T18380.35-2008电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类
GB/T29199-2012光缆防鼠性能测试方法YD/T629（所有部分）光纤传输衰减变化的监测方法YD/T837.2一1996铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法第2部分：电气性能试验方法
YD/T2488-2013
YD/T837.3—1996
5铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法第3部分：机械物理性能试验方法
YD/T837.4-1996
铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法第4部分：环境性能试验YD/T908-2011光缆型号命名方法YD/T1113光缆护套用低烟无卤阻燃材料特性YD/T1181.2光缆用非金属加强件的特性第2部分：芳纶纱YD/T1258.2一2009室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆YD/T1258.3一2009室内光缆系列第3部分：房屋布线用单芯和双芯光缆JB/T8137-1999
3产品分类
3.1概述
电线电缆交货盘
光缆的型式、规格和编制型号按YD/T908一2011的规定分类和划分。其中，在YD/T908一2011中护套的代号前增加：K柔性钢管铠装结构。
柔性钢管在本标准中也可简称钢管。3.2型式
3.2.1光缆的常用型式有：
GJFJKV-一非金属加强构件、紧套光纤、柔性钢管铠装、聚氯乙烯护套室内光缆：GJFJKH一一非金属加强构件、紧套光纤、柔性钢管铠装、低烟无卤阻燃聚烯烃护套室内光缆；GJYFKH——非金属加强构件、涂覆光纤、柔性钢管铠装、低烟无卤阻燃聚烯烃护套室内外两用光缆；GJFJBKV一一非金属加强构件、紧套光纤、扁平形、柔性钢管铠装、聚氯乙烯护套室内光缆GJFBKH一一非金属加强构件、涂覆光纤、扁平形、柔性钢管铠装、低烟无卤阻燃聚烯烃护套室内光缆：
GYFKU-非金属加强构件、涂覆光纤、柔性钢管铠装、聚氨酯护套室外光缆；GYFKY一一非金属加强构件、涂覆光纤、柔性钢管铠装、聚乙烯护套室外光缆；GJK一一无加强构件、柔性钢管铠装紧套光缆。3.3规格
3.3.1光缆中的光纤应是符合GB/T9771规定的B1.1类（即非色散位移单模光纤）、B1.3类（即波长段扩展的非色散位移单模光纤）、B4类（即非零色散位移单模光纤）、B5类（即宽波长段光传输用非零色散单模光纤）、B6类（即弯曲损耗不敏感单模光纤），符合GB/T12357.1规定的A1a和A1b类，也可是用户要求的其他适用类别的单模光纤或多模光纤。3.3.2光缆中单个钢管内的光纤芯数宜为1、2、4、6、8、1216或24芯，也可以是用户要求的其他芯数。
3.4产品型号和标记
3.4.1型号
光缆型号由光缆的型式和规格的代号组成。3.4.2标记
加工订货时应标明光缆产品标记，它由光缆的型号和本标准编号组成。YD/T2488-2013
示例1：非金属加强构件、柔性钢管铛装、聚氯乙烯护套、通信用室内光缆，包含1芯B6a2类单模紧套光纤，其光缆产品标记应表示为：
GJFJKV1B6a2YD/Txxxx-201x。
示例2：非金属加强构件、柔性钢管铠装、聚氨酯护套、通信用室外光缆，包含2芯B1.3类单模光纤，其光缆产品标记应表示为：
GYFKU2B1.3YD/Txxxx-201x
示例3：非金属加强构件、柔性钢管铠装、低烟无卤阻燃聚烯烃护套、通信用室内外两用光缆，包含12芯B1.3类单模光纤，其光缆产品标记应表示为GJYFKH12B1.3YD/TxXxx-201x。
4要求
4.1结构
4.1.1光缆典型结构
光缆应由光纤、可能有的紧套层、柔性钢管、加强构件和护套等组成。典型结构参见附录A。允许有其他的类似结构型式，但除光缆尺寸外，这些结构型式的其他要求应不低于本标准的相关规定。以这种结构作为子缆的光缆结构及其相关要求应符合附录B的规定，4.1.2光纤
4.1.2.1光缆中应含有3.3节中规定的二氧化硅系光纤，同批产品应使用相同设计、相同材料和相同工艺制造出来的光纤。
4.1.2.2当同一钢管中含有两芯及以上光纤时，光纤应着色，着色层颜色应符合GB/T6995.2的规定，并且不褪色不迁移。在没有特殊要求下，光纤涂覆层颜色应按表1中的颜色顺序依次选用。表1识别色谱
在不影响识别的情况下，允许使用本色代替本表中的某一颜色7
粉红青绿
4.1.2.3同一钢管中最多可含有24芯光纤，当同一钢管中含有12根以上的光纤时，光纤应采用组合的方法来进行识别，例如扎束或在光纤表面喷印间隔的色环来加以区分。对于扎束光纤，应用有色扎纱区分，其颜色应符合表1的规定。对于用色环表示的光纤，前12根光纤采用表1的色谱来迹行识别，之后应依次用表1的色谱作为底色，加以黑色的色环来进行识别。当底色为黑色时，应使用白色的色环来代替，或由供需双方商定识别方法。色环应清晰可辨，同一根光纤上色环的间距应为50mm～100mm。当仍不足以识别时，可采用不同的色环数量和色环距离来表示。4.1.3被覆层
4.1.3.1当需要时，光缆中光纤应有一层合适材料构成的紧套被覆层，它对涂覆光纤起机械缓冲保护作用，并应易于从光纤上剥除。紧套被覆层也可为带有缓冲层的多层结构。紧套被覆层的颜色应符合表1的规定。外径尺寸宜符合表2的规定。3
YD/T2488-2013
标称值（mm）
表2单芯紧套光纤外径尺寸
容差（mm）
4.1.3.2紧套材料宜用聚氯乙烯塑料、聚酰胺塑料或低烟无卤阻燃聚烯烃塑料，当用户另有要求时，也可使用紫外光固化的丙烯酸树脂。4.1.3.3紧套光纤的结构、材料、性能要求和试验方法应符合YD/T1258.2一2009附录D的规定。4.1.4柔性钢管
4.1.4.1根据结构不同，柔性钢管可分为间隙式螺旋绕包钢管和环扣型钢管两类。注：通常螺旋绕包钢管在光缆长度较短和较长时均可使用，而环扣型钢管只用于光缆长度较短时，例如跳线或尾纤尾缆。4.1.4.2在同一光缆或子缆中，柔性钢管应保持连续，无焊接。4.1.4.3应用于生产终端光缆组件、现场熔接或现场加工快速连接器的柔性钢管铠装光缆，钢管应易于快速剥离。
4.1.4.4柔性钢管的外径和厚度宜符合表3的规定。表3柔性钢管外径和厚度
柔性钢管类别
间隙式螺旋绕包型钢管
环扣型钢管
外径标称值（mm）
0.60~1.50
1.60~7.00
外径容差（mm）
厚度值范围（mm）
0.20~0.40
4.1.4.5柔性钢管的材料宜选用304不锈钢（06Cr19Ni10）或204不锈钢（03Cr16Mn8Ni2N），也可使用其他合适的不锈钢材料。
4.1.5光单元
一根柔性钢管，内含一芯或多芯涂覆光纤（或紧套光纤），共同构成一个光单元。4.1.6加强构件
宜采用芳纶纱或其他合适的非金属加强构件，它们应周向均勾地螺旋层绞或纵向放置在柔性钢管外或缆芯中。加强构件应具有足够的杨氏模量和弹性应变范围，芳纶纱应满足YD/T1181.2的要求。4.1.7缆芯
缆芯由光单元和加强构件以及可能有的钢丝编织层等组成。当对光纤残余应变的要求较高时，不宜使用含有钢丝编织层的光缆。
4.1.8护套
4.1.8.1光缆护套的最小厚度，对于外径小于2.8mm的光缆，应不小于0.30mm；对于外径不小于2.8mm的光缆，应不小于0.40mm。
除非另有规定，光缆的护套颜色应符合表4的规定。颜色色标应符合GB6995.2的规定。表4护套颜色
护套颜色
用于室内
用于室外
B1.1或B1.3
B4或B5
光缆中光纤类别
YD/T2488-2013
4.1.8.3对于聚氯乙烯护套光缆，护套材料应符合GB/T8815-2008中HII一90型“IⅡ型90℃C护套级软聚氯乙烯塑料”的规定；对于低烟无卤阻燃护套光缆，护套材料应符合YD/T1113规定；对于聚氨酯护套光缆，护套材料要求应符合YD/T1258.2一2009附录D的规定；对于聚乙烯护套光缆，护套材料应符合GB/T15065的规定。当用户有要求时，也可使用其他合适的护套料，技术指标另行指定。4.1.8.4护套的表面应圆整光滑，无目力可见的裂纹、鼓包、气泡和砂眼等缺陷。4.1.8.5可撕开光缆应能用手撕开。对于由两根圆形光缆通过系带组成的双圆扁形光缆，护套相连的系带处应能撕开，形成两股分立的光缆，在撕开处不应损伤两根独立光缆护套的完整性。撕裂力范围宜为5N~25N。
4.2交货长度
光缆的标准制造长度标称值宜为500m，1000m或2000m。光缆交货长度应是100m的整倍数，容差为0～+10%。经供需双方同意，可以任意长度交货。4.3性能要求
4.3.1光缆中的光纤特性
4.3.1.1单模光纤的尺寸参数、光学和传输特性应符合YD/T1258.3一2009附录B的规定。当光缆用于终端光缆组件时，单模光纤的尺寸参数应符合YD/T1258.2一2009附录B中表B.1的规定。4.3.1.2多模光纤的尺寸参数、光学和传输特性应符合YD/T1258.3一2009附录C的规定。当光缆用于终端光缆组件时，多模光纤的尺寸参数应符合YD/T1258.2一2009附录C中表C.1的规定。4.3.2护套性能
护套的机械物理特性应符合表5的规定。表5护套的机械物理性能
抗拉强度
热老化处理前
（最小值）
热老化前后变化率丨TS丨（最大值）热老化处理温度
热老化处理时间
断裂伸长率热老化处理前
热老化处理后
（最小值）
（最小值）
热老化前后变化率|EB！（最大值）热老化处理温度
热老化处理时间
热收缩率
热处理温度
热处理时间
热冲击
热处理温度
热处理时间
耐环境应力开裂（50℃，96h）（失效数/试样数）单位
110±2
表面无裂纹
150±2
100±2
24×10
100±2
24×10
100±2
110±2
护套形状不规则，按标准要求无法取样的，应按下面顺序进行优先选择：1）用相同工艺挤空管以供制做试验样品；2）根据GB/T9352-2008用粒料压片制样：3）不做护套机械物理性能，而按4.1.8.3确认或验证护套材料。注：PVC、LSZH、LLDPE、TPU分别为聚氛乙烯、低烟无卤阻燃聚烯烃，线性低密度聚乙烯和聚氨酯的简称5
YD/T2488-2013
4.3.3光缆的机械性能
4.3.3.1光缆的机械性能应包括拉伸、压扁、冲击、反复弯曲、扭转、曲挠和卷绕等项目，并应通过5.5规定的试验方法和试验条件来检验。4.3.3.2光缆充许承受的拉伸力应符合表6的规定。4.3.3.3光缆允许的最小弯曲半径用圆形缆外径D或扁形缆横截面短轴H的倍数表示，具体应符合表7的规定。
4.3.4光缆的环境性能
光缆的环境性能应包括衰减温度特性、燃烧性能和低温卷绕性能等项目，并应通过5.6规定的试验方法和试验条件来检验。
4.3.4.1适用温度范围及其衰减温度特性光缆的适用温度范围有三个级别，其代号为A、B和C。光缆温度附加衰减对于各类型光纤只有一个级别，如表8所示。
表6光缆充许拉伸力的最小值
光缆外径（）
≤2mm
2mm<≤3mm
3mm<≤5mm
5mm<8mm
允许拉伸力（最小值）
Fsr (N)
FLT (N)
拉伸力中，Fsr为短暂拉伸力：FLT为长期拉伸力：G为1公里光缆的重量，单位为N。取表中数值及光缆自重的倍数两者中较大值。
注1：由两根单芯光缆组成的双芯光缆，其拉伸力为单芯光缆拉伸力的1.5倍表7光缆允许的最小弯曲半径
最小弯曲半径
动态弯曲
静态弯曲
光缆中光纤类别
B1.1、B.3、B4、B5、AlaAIb
20D或20H，且≥60mm
10D或10H，且≥30mm
注：D为圆形光缆外径，H为扁形光缆高度。扁形光缆应在扁平方向弯曲表8光缆温度特性
适用温度范围
低限TA
高限TBWww.bzxZ.net
适用场合
室内或气候条件很好的室外
室内或气候条件较好的室外
光缆温度附加衰减为适用温度下相对于20℃下的光纤衰减差。B6
10D或10H，且≥30mm
5D或5H，且≥15mm
单模光纤附加衰减
多模光纤附加衰减
光缆温度特性和其他性能可能相关联，应根据光缆实际使用环境来选择适用温度范围，在室内使用时可选择A、B级，在室外使用时可选择A、B、C级。经供需双方商定，可以指定其他温度范围。PVC护套的光缆只能适用于A、B级，且当使用于B级时，应使用耐低温PVC6
4.3.4.2阻燃光缆的燃烧性能
阻燃光缆的燃烧性能应满足以下要求。YD/T2488-2013
a）阻燃性：应能通过GB/T18380.12-2008规定的单根垂直燃烧试验。当用户要求时，垂直布放于竖的光缆阻燃性应能通过GB/T18380.35-2008规定的C类成束燃烧试验。b）烟密度：光缆燃烧时释放出的烟雾应使透光率不小于50%。c）当用户另有要求时，还应满足腐蚀性：光缆燃烧时产生气体的PH值应不小于4.3，电导率应不大于10μs/mm。
4.3.4.3低温下卷绕性能
温度特性B或C级的光缆，应具有耐一15℃低温下卷绕的能力。4.3.4.4日光辐射性能
经过300h氙弧灯辐射曝露，在340nm波长下进行监测，辐射强度为0.35W/m2，其护套的抗张强度和断裂伸长率与初始试验值之比应不小于0.85。4.3.4.5盐雾
试验温度（35土2）℃，试验时间48h，盐水（NaC1）浓度5%，试验后外观应无异常，钢管无锈蚀痕迹。
4.3.4.6防鼠性能
按GB/T29199-2012光缆防鼠性能测试方法，对光缆的防鼠性能进行评估。试验方法
5.1总则
光缆的各项性能应按表9规定的试验方法进行验证。表9试验项目和试验方法及检验规则序号
光缆结构完整性及外观
识别色谱
光纤识别色谱
子缆识别色谱
光缆结构尺寸
紧套光纤外径
钢管外径和厚度
护套厚度
光缆长度
光缆中的光纤特性
尺寸参数
模场直径
截止波长
衰减系数
波长附加衰减
衰减不均勾性
本标准条文号
试验方法
本标准5.2
目力检查
目力检查
GB/T2951.11-2008
GB/T2951.11-2008
GB/T2951.11-2008
本标准5.4
GB/T15972.20-2008
GB/T15972.45-2008
GB/T15972.44-2008
GB/T 15972.40-2008
GB/T15972.40-2008
GB/T15972.40-2008
检验规则
YD/T2488-2013
护层性能
钢管的电气导通性
热老化前后的拉伸强度和断裂伸长率热收缩率
热冲击
聚乙烯套耐环境应力开裂
光缆的机械特性
光缆环境性能
衰减温度特性
阻燃光缆的燃烧性能
a）阻燃性
b）烟密度*b
c）腐蚀性\b
低温下卷绕试验
日光辐射试验
防鼠性能
光缆标志
标志的完整性和可识别性
标志的牢固性
计米标志误差
表9（续）
本标准条文号
表5序号1和序号
表5序号3
表5序号4
表5序号5
4.3.4.2a)
4.3.4.2b)
4.3.4.2c)
试验方法
GB/T15972.42-2008
参照YD/T837.2-1996中4.9
YD/T837.3—1996中
4.10和4.11
本标准5.6.4
GB/T 11327.1-1999中6.5.2
YD/T837.4-1996中4.1
本标准5.5
本标准5.6.2
GB/T18380.12-2008
或GB/T18380.35-2008
GB/T17651-1998
GB/T17650.2-1998
本标准5.6.3
本标准5.6.5
本标准5.6.6
GB/T29199-2012
目力检查
本标准5.3.1
本标准5.3.2
目力检查
检验规则
光缆端的光纤尺寸参数、模场直径、截止波长、色散和波长附加衰减允许用光纤成缆前可追溯的同端头的实测值作为出厂检验值。
注：出厂检验栏目中的百分数是按单位产品数抽检的最小百分比a仅当用户有要求时才进行检测
b只对低烟无卤阻燃聚烯烃护套和热塑性聚氨酯弹性体护套光缆进行检验。5.2光缆结构检查
光缆结构应在距光缆端不少于100mm处用目力检查其完整性、色谱和取样检查结构尺寸。5.3光缆标志检查
5.3.1标志擦拭
试验按GB/T7424.2-2008中方法E2B《光缆标志耐磨损》进行，其中细节规定如下。a）负载：5N。
b）循环次数：不少于5次。
c）验收要求：用目力仍可辨认外套标志。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
