YD/T 2498-2013
基本信息
标准号： YD/T 2498-2013
中文名称：手机支付基于 13.56MHz 近场通信技术的非接触式销售点终端技术要求
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2498-2013.Mobile paymenttechnical requirements for contactless point of sale (POS) terminal based on 13.56MHz near field communication technology.
1范围
YD/T 2498规定了基于13.56MHz近场通信技术的非接触式POS终端技术要求,包括非接触式销售点终端的非接触式读卡器要求、硬件要求、软件要求、安全要求以及终端的应用功能。本标准不涉及交易服务器主机端和POSP服务器端的规定。
YD/T 2498适用于基于13.56MHz近场通信技术的非接触式销售点终端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 15150-1994产生报文的银行卡交换报文规范金融交易内容
GB/T 2312信息交换用汉字编码字符集基本集
GB/T 4943信息技术设备的安全
GB/T 9254信息技术设备的无线电骚扰限值和测量方法
GB/T 6833.2-1987电子测量仪器电磁兼容性试验规范磁场敏感度试验
GB/T 6833.3-1987电子测量仪器电磁兼容性试验规范静电放电敏感度试验
GB/T 6833.4-1987电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验
GB/T 6833.5-1987电子测量仪器电磁兼容性试验规范辐射敏感度试验
GB/T 6833.6-1987电子测量仪器电磁兼容性试验规范传导敏感度试验
YD/T 1539-2006移动通信手持机可靠性技术要求和测试方法
YD/T 2497-2013手机支付基于13.56MHz近场通信技术的非接触射频接口技术要求
ISO 8583-1987一银行卡发起的消息-交换消息标准~金融交易内容
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。
1范围
YD/T 2498规定了基于13.56MHz近场通信技术的非接触式POS终端技术要求,包括非接触式销售点终端的非接触式读卡器要求、硬件要求、软件要求、安全要求以及终端的应用功能。本标准不涉及交易服务器主机端和POSP服务器端的规定。
YD/T 2498适用于基于13.56MHz近场通信技术的非接触式销售点终端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 15150-1994产生报文的银行卡交换报文规范金融交易内容
GB/T 2312信息交换用汉字编码字符集基本集
GB/T 4943信息技术设备的安全
GB/T 9254信息技术设备的无线电骚扰限值和测量方法
GB/T 6833.2-1987电子测量仪器电磁兼容性试验规范磁场敏感度试验
GB/T 6833.3-1987电子测量仪器电磁兼容性试验规范静电放电敏感度试验
GB/T 6833.4-1987电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验
GB/T 6833.5-1987电子测量仪器电磁兼容性试验规范辐射敏感度试验
GB/T 6833.6-1987电子测量仪器电磁兼容性试验规范传导敏感度试验
YD/T 1539-2006移动通信手持机可靠性技术要求和测试方法
YD/T 2497-2013手机支付基于13.56MHz近场通信技术的非接触射频接口技术要求
ISO 8583-1987一银行卡发起的消息-交换消息标准~金融交易内容
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。
标准图片预览
标准内容

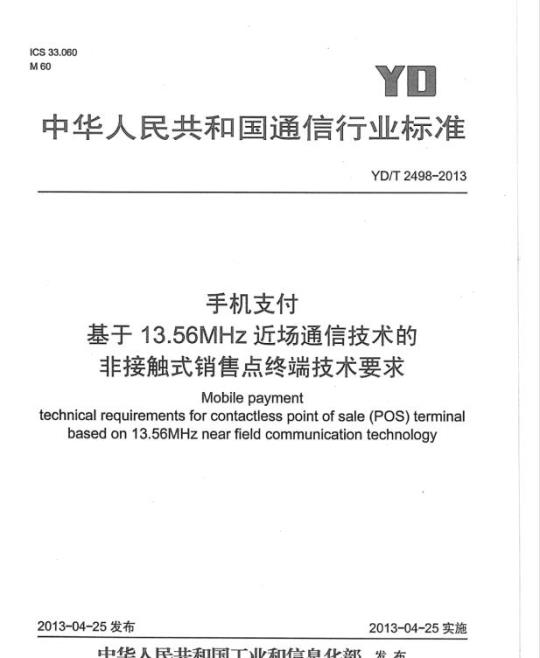

ICS33.060
中华人民共和国通信行业标准
YD/T2498-2013
手机支付
基于13.56MHz近场通信技术的
非接触式销售点终端技术要求
Mobilepayment
technical reguirements forcontactless pointof sale (POs)terminabasedon13.56MHznearfieldcommunicationtechnology2013-04-25发布
2013-04-25实施
中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件
3“术语、定义和缩略语
.术语和定义.
3.2缩略语
4非接触式读卡器·
概述·
工作模式
读卡器尺寸
射频指标
协议要求
互干扰
非接触式读卡器性能要求·
硬件要求·
屏幕显示
密码键盘·
非接触式读卡器·
交易存储量
非接触通信外的其他通讯端口·5.6
打印机
电源及电池
可靠性·
安全性
整机电磁兼容性
5.12环境适应性
安全要求
6.1操作员密码
鉴权加密
脱机交易·
管理功能
操作员管理
BEEREEEEEBSEOEERROES
YD/T2498-2013
YD/T2498-2013
7.2多应用管理·
7.3POS应用管理
8交易处理
8.1联机交易.
8.2脱机交易
9菜单要求.
10非凭证要素及格式要求
10.1交易凭证要素
结算总计凭证要素
10.3结算明细凭证要素
附录A（规范性附录）读卡交易感应区域空间.8
本标准按照GB/T1.1-2009给出的规则编写。YD/T2498-2013
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准是移动支付系列标准之一。该系列标准的名称预计如下：手机支付术语和定义
手机支付总体技术要求
手机支付基于13.56MIHz近场通信技术的移动终端技术要求-手机支付基于13.56IMIHz近场通信技术的智能卡和内置安全模块技术要求手机支付基于2.45GHz射频技术的智能卡技术要求手机支付基于13.56MHz近场通信技术的非接触式销售点终端技术要求手机支付基于2.45GHz射频技术的非接触式销售点终端技术要求手机支付基于13.56MHz和2.45GHz双频的非接触式销售点终端技术要求手机支付基于13.56MHz近场通信技术的非接触式射频接口技术要求手机支付基于2.45GHz射频技术的非接触式射频接口技术要求手机支付智能卡和内置模块安全技术要求手机支付移动终端安全技术要求手机支付多应用管理技术要求
手机支付基于13.56MHz近场通信技术的移动终端测试方法手机支付基于13.56MIHz近场通信技术的智能卡和内置安全模块测试方法手机支付基于2.45GHz射频技术的智能卡测试方法手机支付基于13.56MHz近场通信技术的非接触式销售点终端测试方法手机支付基于2.45GHz射频技术的非接触式销售点终端测试方法-手机支付基于13.56MHz和2.45GHz的双频非接触式销售点终端测试方法手机支付基于13.56MHz的非接触式射频接口测试方法手机支付基于2.45GHz的非接触式射频接口测试方法手机支付智能卡和内置模块安全测试方法手机支付移动终端安全测试方法手机支付多应用管理测试方法
本标准由网络互联互通技术标准工作组提出。本标准由中国通信标准化协会归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团公司。
本标准主要起草人：潘娟、刘晋兴、孙宇涛、袁琦、朱本浩、纪成军、戴任飞、王勇、黄更生、张强。
手机支付
YD/T2498-2013
基于13.56MHz近场通信技术的非接触式销售点终端技术要求1范围
本标准规定了基于13.56MHz近场通信技术的非接触式POS终端技术要求，包括非接触式销售点终端的非接触式读卡器要求、硬件要求、软件要求、安全要求以及终端的应用功能。本标准不涉及交易服务器主机端和POSP服务器端的规定。本标准适用于基于13.56MHz近场通信技术的非接触式销售点终端设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15150-1994产生报文的银行卡交换报文规范金融交易内容GB/T2312
GB/T4943
GB/T9254
信息交换用汉字编码字符集基本集信息技术设备的安全
信息技术设备的无线电扰限值和测量方法GB/T6833.2-1987电子测量仪器电磁兼容性试验规范磁场敏感度试验GB/T6833.3-1987电子测量仪器电磁兼容性试验规范静电放电敏感度试验GB/T6833.4-1987电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验GB/T6833.5-1987电子测量仪器电磁兼容性试验规范辐射敏感度试验GB/T6833.6-1987电子测量仪器电磁兼容性试验规范传导敏感度试验YD/T1539-2006移动通信手持机可靠性技术要求和测试方法YD/T2497-2013手机支付基于13.56MHz近场通信技术的非接触射频接口技术要求ISO8583-1987银行卡发起的消息-交换消息标准-金融交易内容3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
PsAM卡PurchaseSecureAccessModuleCard支付系统安全控制模块，用于移动支付离线交易电子钱包的安全控制。3.1.2
集成电路（IC）IntegratedCircuit(IC)具有处理和/或存储功能的电子器件。3.1.3
非接触式金融IC卡ContactlessFinancialIntegratedCircuitCard支持基于13.56MHz近场通信技术的用于支付用途的IC卡。YD/T2498-2013
移动支付终端MobilePaymentTerminal支持基于13.56MIHz近场通信技术的用于支付用途的移动终端。3.2缩略语
下列缩略语适用于本标准。
POSPointof SalebzxZ.net
RmsRoot mean Square
N/A Not Applicable
4非接触式读卡器
4.1概述
销售点
均方根
不适用
POS终端非接触式读卡器应能够通过非接触式读头与工作在13.56MHz的移动支付终端及非接触式金融IC卡通过近场通信技术准确交互信息完成支付业务，并具有一定抗干扰能力。非接触式POS读卡器能够与满足YD/T2497-2013《手机支付基于13.56MHz近场通信技术的非接触射频接口技术要求》的移动支付终端及各类非接触式金融IC卡正常交互工作。4.2工作模式
在YD/T2497-2013《手机支付基于13.56MHz近场通信技术的非接触射频接口技术要求》中规定了多种工作模式，对于非接触式POS终端应总是工作在读卡器模式。非接触式POS终端应支持YD/T2497-2013《手机支付基于13.56MHz近场通信技术的非接触射频接口技术要求》中TypeA和TypeB两种读卡器模式，并且能够在不同的读卡器模式间进行自动切换。4.3读卡器尺寸
读卡器读头部分的天线线圈尺寸根据读卡器类型的不同分为两种，具体要求见表1。表1非接触式读卡器天线线圈尺寸读卡器类型
读卡器类型1
读卡器类型2
4.4射频指标
4.4.1发射机性能要求
天线线圈的外圈尺寸
长×宽为80mm×60mm
长×宽为55mm×40mm
POS终端的近场通信天线发射的频率应在13.56MIHz土7kHz范围内。发射机性能详见YD/T2497-2013《手机支付基于13.56MHz近场通信技术的非接触射频接口技术要求》第8章。
4.4.2读卡器提供的场强
近场支付卡片感应区域空间是指读卡器感应区平面上方的一个桶状空间，对区域空间的具体定义见附录A，读卡器提供的场强主要指该区域空间。读卡器提供的场强H（单位为：A/mrms）要求在整个读卡交易感应区域空间内均达到指定的场强值。读卡器在规定的读卡交易感应区域空间内的有载场强需保证在1.5A/mrms7.5A/mrms以内。对于不同尺寸的读卡器提供场强的要求见表2和表3。读卡器类型1在0cm～4cm测试平面上提供的场强要求如表2所示，表中交点编号定义详见附录A。高度
注1：N/A表示此项不作要求。
表2普通尺寸读卡器提供场强的要求交点编号
YD/T2498-2013
场强要求
1.5A/m≤H≤7.5A/m
读卡器类型2在0cm～3cm测试平面上提供的场强要求如表3所示，表中交点编号定义详见附录A。表3小尺寸读卡器提供场强的要求高度
4.5协议要求
交点编号
场强要求
1.5A/m≤H≤7.5A/m
见YD/T2497-2013《手机支付基于13.56MHz近场通信技术的非接触式射频接口技术要求》4.6互干扰
POS终端非接触式读卡器应对其他13.56MHz通信设备具备电磁抗干扰能力，对GSM、WCDMA、TD-SCDMA、cdma2000等移动通信设备具有抗干扰能力，对蓝牙、WLAN等通信设备具备抗干扰能力。同时POS终端的场强不应干扰移动通信业务的正常使用。4.7非接触式读卡器性能要求
4.7.1多次连续刷卡间隔要求
多次连续刷卡间隔要求为1s。即当两次连续刷卡时间间隔不小于1s时，POS终端应能够正确处理移动支付终端的刷卡请求。
4.7.2卡片识读成功率
卡片识读成功率指在指定的时间内读取卡片信息成功次数占总次数的百分比。卡片识读成功率应不小于99%
4.7.3读卡距离
当POS终端读卡器与移动支付终端或非接触式金融IC卡之间的距离不大于4cm时（使用小尺寸的读卡器时，不大于3cm），POS终端应保证能够正确读卡（卡片识读成功率满足4.7.2节的要求）。当POS终端读卡器与移动支付终端或非接触式金融IC卡之间的距离大于4cm并且小于10cm时（使用小尺寸的读卡器时，大于3cm并且小于10cm），POS终端不保证能够正确读卡。当POS终端读卡器与移动支付终端或非接触式金融IC卡之间的距离不小于10cm时，POS终端应保证不能够读卡。
4.7.4传输速率
非接触式POS终端应至少支持以下传输速率：3
YD/T2498-2013
-106kbit/s
212kbit/s
424kbit/s（可选）
5硬件要求
5.1屏幕显示
非接触式POS终端应可显示ASCI可视字符。汉字显示应符合GB/T2312的规定。5.2键盘
非接触式POS终端应有10个数字键，若干功能键。键盘使用寿命应达到每键可敲击300000次以上。
5.3密码键盘
密码键盘内部包含具有进行加密算法的专用器件，能够完成报文加密、解密、报文认证计算和验证。密码键盘应能够安全地存储密钥，防止被读取。应可存储、选用多组密钥。密码键盘至少应具有10个数字键，若干功能键，功能键应至少包括清除和确认两种功能；独立密码键盘至少要具有一行数字、字母显示屏。键盘使用寿命要求同5.2节普通键盘。交易金额需显示在密码键盘的显示屏上。且持卡人键入密码时，密码键盘的显示屏上不能显示明文，只能显示星号。
密码键盘与POS终端之间的信息传送应以密文的形式进行。密码键盘支持的加密算法：DES、ANSLX9.9、AES等。5.4非接触式读卡器
POS终端应以图1中的图标明确标识非接触式读卡器的可刷卡区域。图1非接触刷卡区域标识
5.5交易存储量
要求在保证完成交易功能的前提下，具有在单一批次内能够保存300笔交易以上的存储量。5.6非接触通信外的其他通讯端口非接触式用户刷卡接口外，本标准所涉及POS终端其他通讯端口应支持以下全部或部分类型的通信方式：
串行通信
Modem通信
红外通信
移动通信网络通讯GPRS/TD-SCDMA/WCDMA/cdma20001x通信局域网通信
密码键盘通信
-SIM/USIM/UIM卡通信接口（与后台采用无线连接方式才有此接口）一PSAM卡接口（至少支持3个PSAM卡插槽）5.7打印机
YD/T2498-2013
打印机可选用点阵击打式或热敏纸记录式打印机。能够打印可显示的ASCI字符或汉字。无故障打印张数不少于50000张收据。
5.8电源及电池
要求在输入交流电压220V土15%，工作效率50Hz土1%的条件下POS终端能正常工作。若使用电池，POS终端至少应能够在电池供电条件下连续工作3h，待机8h。5.9可靠性
POS终端可靠性指POS应支持全天候非断电情况下连续运行，且平均无故障工作时间达到一定标准。
POS终端平均无故障间隔时间（MTBF）应不小于50000h。5.10安全性
应符合GB/T4943的规定。
5.11整机电磁兼容性
无线电干扰极限值应符合GB/T9254规定，选用A级所规定的无线电干扰极限值。电磁敏感度按GB/T6833.2～6833.6规定的试验要求进行，工作应正常。5.12环境适应性
5.12.1想概述
环境适应性要求适用于手持式POS终端。5.12.2高低温、恒定湿热
高温+55℃，低温一10℃下分别能正常工作。读卡器发射的频率在（13.56土7）kHz范围内，提供的场强在4.4.2节规定的范围内。
温度在+40℃、相对湿度为93%的情况下能正常工作。读卡器发射的频率在（13.56土7）kHz范围内，提供的场强在4.4.2节规定的范围内。具体要求见YD/T1539-2006的3.1.1.2节、3.1.2.2节、3.1.7节。5.12.3机械环境适应性
5.12.3.1，振动适应性
手持式POS终端经受表4所规定的频率/幅度的随机振动试验后应能正常工作。读卡器发射的频率在13.56土7kHz范围内，提供的场强在4.4.2节规定的范围内。表4振动
5~20Hz
20500Hz
随机振动ASD（加速度谱密度）
0.96m2/s3
0.96m2/s（20Hz处），其他一3dB/倍频程5.12.3.2自由跌落
YD/T2498-2013
手持式POS终端在关机状态下从高度为（1.0士0.01）m处跌落在混凝土表面后，除允许表面有擦伤、小凹坑外，外观应正常（无严重开裂、变形、屏幕显示正常、按键正常），基本功能应正常。6安全要求
6.1操作员密码
POS终端的每一个操作员都应有独立的密码和编号。操作员编号至少为2位数字或字母，密码至少为4位数字。POS终端应具备操作员密码校验功能，校验失败是禁止交易。6.2鉴权加密
POS终端应采用安全、可靠的加密算法，保证POS交易数据以及用户输入信息的完整性和隐私性。POS终端应至少能够存储10组密钥，只能使用，不能读取。POS终端工作密钥在下载时应以密文传送。严禁明文传送。6.3、脱机交易
POS终端的脱机消费应使用PSAM卡（脱机交易的安全性由PSAM来保证）。7管理功能
7.1操作员管理
操作员管理包括增加、删除操作员，修改操作员密码。POS操作员分一般操作员和主管操作员。主管操作员的职责是管理POS和其他操作员，本身不能签到和进行交易。对于退货和撤消交易需输入主管操作员的密码。POS终端应至少能够存储和管理21个操作员的有关数据。7.1.1主管操作员
主管操作员的职责是管理POS和其他操作员，包括增加、删除操作员等，本身不能做POS签到和进行交易。
退货和撤销交易需要经过主管操作员的身份验证和确认。主管操作员密码的修改和验证在终端上进行。主管操作员代码为“00”（两位数字），其密码长度为6位数字，初始密码为“123456”7.1.2一般操作员
一般操作员只能完成交易功能，退货和撤销交易需输入主管操作员的密码。一般操作员的密码存放在POS终端内，密码修改和验证在终端上进行。一般操作员代码为两位数字，初始为5个，即“01”～“05”。主管操作员可添加一般操作员，最少还可添加15个，即POS至少可支持20个一般操作员。一般操作员的密码长度为4位数字，初始密码为“0000”。一般操作员的密码需由自身修改。7.2多应用管理
7.2.1概述
POS终端内可以支持多个支付应用，不同的支付应用应独立的存储在隔离的安全区域内。7.2.2POS终端支付应用的下载与删除POS终端内的支付应用可以通过各种外部接口进行现场或远程的支付应用的下载、安装、更新和删除。
7.2.3POS终端在各支付应用之间的切换POS终端应提供自动或手动的方式在各支付应用之间进行应用的切换。7.3POS应用管理
7.3.1签到管理
签到分为操作员签到和POS签到两种：操作员签到是POS验证操作员合法性，签到成功后，操作员可对POS进行操作。YD/T2498-2013
POS签到是POS中心验证POS合法性，签到成功后，POS进入正常工作状态。在进行交易前，应先完成签到。
7.3.2批结算管理
批结算用于与POS中心对账。POS批结算完成后，即对账平或者披上送全部完成后，清空交易记录，批次号加1，形成新的批次号。
POS批结算完成后POS将打印结算总计单。POS终端端中存储的流水达到一定笔数（内存已满）后，POS终端应提示“存储满，请先结算”POS批结算之前，如果POS终端中有未上送的离线类交易，POS终端需要先将所有未上送的离线类交易上送到POS中心，并接收POS中心的应答：在结算或批上送结束之后，须将未收到成功应答的离线类交易的明细单打印出来。
7.3.3批上送
当POS与POS中心批结算对账不平或POS中心返回的批结算对账结果为“出错”时，POS终端将当前内存中本批次的成功交易记录上送POS中心。所有离线类交易均须批上送。
批上送时，离线类交易、退货交易、IC卡脱机交易逐笔上送，其他联机类交易分块上送，上送完毕后发送批上送结束报文。
POS批结对账平或者批上送全部完成后，POS将自动打印结算总计单，用户可以选择打印结算明细单。
POS批上送全部完成后，POS应打印未成功上送的离线类交易明细单。批上送过程中如有中断（如断电），POS应在下次联机时，从断点处继续进行批上送，直至上送过程全部完成。
POS批结完成，即对账平或者批上送全部完成后，清空交易记录，批次号加1，形成新的批次号。7.3.4签退管理
签退分为POS签退和操作员签退两种：POS签退表示POS退出正常工作状态态，直到下一次成功签到后，方可处理其他交易。操作员签退表示操作员结束对POS的操作。如果操作员签退时POS尚未进行批结算，须在签退之前先进行批结算乃至批上送。
7.3.5交易查阅功能
操作员可以查阅POS终端上存储的当批的交易情况和统计信息，包括：查询交易记录：在POS上从最近一笔交易开始，逐笔查询本批次交易明细。只有未结算的交易方可查询。
YD/T2498-2013
查询交易总额：查询当批次所做交易的总金额和总笔数。重打上笔交易：交易成功但由于某种原因而没有完成打印签购单的情况下，用此功能补打最后一笔交易的签购单。重打印的签购单上应有补打标志字样。重打印功能只适用于当批次结算前的交易。打印交易记录：按顺序打印POS终端储存的交易记录，以备查阅和统计。打印交易总额：打印当批次所做交易的总金额和总笔数。电子钱包查余额：脱机查询电子钱包余额。7.3.6锁定管理
POS需要暂停工作时，用此项功能可以暂时锁定终端，恢复操作时需要重新输入原操作员或主管操作员的代码及密码。
7.3.7运行状态
POS运行状态标识POS所处的状态，包括：正常交易、已签退和锁定7.3.8时钟控制
POS时钟数据以POS中心返回的数据为准，与POS中心同步。7.3.9清除POS记录
由于某种原因POS终端需要清除所有记录时，可选用此功能。用此项功能时，需输入系统管理员密码。
8交易处理
8.1联机交易
8.1.1余额查询
：持卡人在POS终端查询所持卡账户余额的交易。查询的结果为账户的可用余额。8.1.2消费
指持卡人在特约商户进行非脱机消费时的而交易，经批准的消费额即时地反映到该持卡人的账户余额上。
8.1.3消费撤销
是指因人为原因而撤销已完成的消费。消费撤销应是撤销POS当日当批的消费交易。操作员需要向持卡人核对原始交易的凭证。发卡行批准的消费撤销金额将即时地反映到该持卡人的账户上。消费撤销金额应等于原始消费的金额。消费撤销交易需要主管操作员输入密码。消费撤销交易应在原交易POS上进行。消费撤销交易可根据POS终端参数设置选择是否进行刷卡。8.1.4.退货
退货交易用来撤销POS终端当日当批以及非当日当批的消费交易。进行退货交易操作员需要向持卡人核对原始交易的凭证，并按业务要求在POS终端上输入原始交易的有关数据，然后向POS中心发送退货交易。
退货交易需要输入主管操作员密码。退货交易应根据POS终端参数设置判断是否超过联机退货允许的最大退货金额。退货交易支持部分退货和多次退货。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
