YD/T 2527-2013
基本信息
标准号： YD/T 2527-2013
中文名称：数字蜂窝移动通信网 Web 网关设备测试方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：8902947
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2527-2013.Test methods for digital cellular mobile telecommunication network web gateway.
1范围
YD/T 2527主要规定了数字蜂窝移动通信网Web网关设备的测试环境和协议处理功能测试、管理控制功能测试、内容加速功能测试、内容适配功能测试、内容增强功能测试、内容过滤功能测试等测试内容。
YD/T 2527适用于数字蜂窝移动通信网Web网关设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1393-2005 WAP网关设备测试方法
YD/T 2526-2013 数字蜂窝移动通信 网Web网关设备技术要求
3术语、 定义和缩略语
YD/T 2526-2013《数字蜂窝移动通信网Web网关设备技术要求》界定的术语、定义和缩略语适用于本文件。
4测试环境要求
4.1测试环境系统架构
4.2测试环境设备
4.2.1被测设备
测试终端:一台;
Web网关:一套;
WAP应用服务器:一套;
Web应用服务器:一套;
防火墙: 一套。
4.2.2辅助设备
移动网络: 一套;
Internet网络:一套;
协议分析仪:一台。
1范围
YD/T 2527主要规定了数字蜂窝移动通信网Web网关设备的测试环境和协议处理功能测试、管理控制功能测试、内容加速功能测试、内容适配功能测试、内容增强功能测试、内容过滤功能测试等测试内容。
YD/T 2527适用于数字蜂窝移动通信网Web网关设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1393-2005 WAP网关设备测试方法
YD/T 2526-2013 数字蜂窝移动通信 网Web网关设备技术要求
3术语、 定义和缩略语
YD/T 2526-2013《数字蜂窝移动通信网Web网关设备技术要求》界定的术语、定义和缩略语适用于本文件。
4测试环境要求
4.1测试环境系统架构
4.2测试环境设备
4.2.1被测设备
测试终端:一台;
Web网关:一套;
WAP应用服务器:一套;
Web应用服务器:一套;
防火墙: 一套。
4.2.2辅助设备
移动网络: 一套;
Internet网络:一套;
协议分析仪:一台。
标准图片预览
标准内容

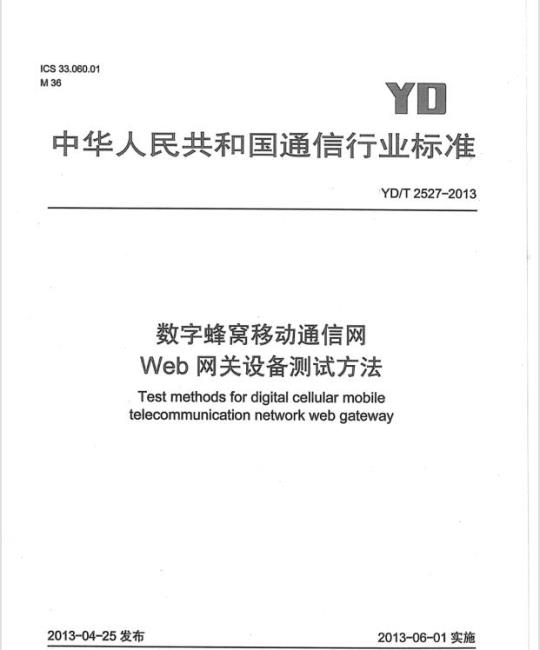

ICS33.060.01
中华人民共和国通信行业标准
YD/T2527-2013
数字蜂窝移动通信网
Web网关设备测试方法
Test methods fordigital cellular mobiletelecommunicationnetworkwebgateway2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前
2规范性引用文件
3术语、定义和缩略语·
4测试环境要求
4.1测试环境系统架构
测试环境设备-
5测试内容·
协议处理功能
管理控制功能·
内容加速功能
内容适配功能·
内容增强功能
内容过滤功能
YD/T2527-2013
YD/T2527-2013
本标准是数字蜂窝移动通信网Web网关系列标准之一，该系列标准的名称如下：a）YD/T2526-2013《数字蜂窝移动通信网Web网关设备技术要求》；b）YD/T2527-2013《数字蜂窝移动通信网Web网关设备测试方法》本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司。本标准主要起草人：崔媛媛、李克鹏。1范围
数字蜂窝移动通信网Web网关设备测试方法YD/T2527-2013
本标准主要规定了数字蜂窝移动通信网Web网关设备的测试环境和协议处理功能测试、管理控制功能测试、内容加速功能测试、内容适配功能测试、内容增强功能测试、内容过滤功能测试等测试内容。本标准适用于数字蜂窝移动通信网Web网关设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。5WAP网关设备测试方法
YD/T1393-2005
YD/T2526-2013
数字蜂窝移动通信网Web网关设备技术要求3术语、定义和缩略语
YD/T2526-2013《数字蜂窝移动通信网Web网关设备技术要求》界定的术语、定义和缩略语适用于本文件。
4测试环境要求
4.1测试环境系统架构
协议分析仪
4.2测试环境设备
4.2.1被测设备
测试终端：一台：
Web网关：一套：
协议分析仪
Web网关
图1测试环境系统架构
YD/T2527-2013
WAP应用服务器：一套
Web应用服务器：一套
防火墙：一套。
4.2.2辅助设备
移动网络：套；
Intermet网络：一套；
协议分析仪：一台。
4.2.3测试的前提条件
测试终端上的配置完毕，能够与Web网关正常交互。相关设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行。辅助环境正常工作，辅助测试无线环境正常工作。Web网关能够与WAP应用服务器、Web应用服务器进行正常交互。已在相关的系统数据库中对测试终端等相关信息进行了正确的配置。4.2.4主要测试内容
Web网关应包括WAP网关的所有功能，其测试内容遵照YD/T1393-2005来进行。除此之外，Web网关还新增如下的主要功能：协议处理功能；
管理控制功能：
。内容加速功能；
内容适配功能；
内容增强功能：
内容过滤功能。
5测试内容
5.1协议处理功能
5.1.1HTTP协议栈浏览功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持基于HTTP协议栈的浏览业务功能1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页1）打开协议分析工具，获取网关与测试网站及终端之间的信令交互流程。2）使用终端设备进行HTML页面的浏览操作测试终端能够成功地浏览测试网页，显示的页面内容准确5.1.2DNS查询功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持DNS查询功能
1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试页面YD/T2527-2013
1）打开协议分析工具，获取网关与测试网站及终端之间的信令交互流程。2）使用终端设备浏览以域名为地址的测试网页，比如访问以下的网址：htp://wap.sohu.com（需要保证输入的网址能正常浏览）。3）观察终端设备是否正常显示网页测试终端能够成功的浏览测试网页，显示的页面内容准确5.1.3·HTTP头信息传送功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持HTTP头信息传送功能1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试页面1）登录【黑白名单管理>前传区域】，添加一个前传区域test，设定前传字段：手机号码、User-Agent、X-Wap-Profile、AAA/GGSNIP、承载类型、终端IP2】在页面【黑白名单管理>前传区域】中点击前传区域test的【管理test】，单击【添加】，增加URL：http://wap.test.com。3）打开协议分析工具，获取网关与测试网站及终端之间的信令交互流程。4）使用终端浏览上面指定需要访问的测试网页1）终端可以正确显示所浏览的测试网页。2）协议分析工具记录的Web网关发给Web网站的请求消息头中，Web网关正确前传了指定的HTTP头字段
YD/T2527-2013
5.1.4.TLS功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持TLS协议以保证数据端到端的安全传输功能1）终端支持TLS功能。
2）终端设备正确配置，连接请求可以到达Web网关。3）通过Web网关可以访问测试页面，测试用Web服务器提供安全HTTPS访问业务1）打开协议分析工具，获取网关与安全测试网站及终端之间的信令交互流程。2）终端发起HTTPS浏览请求，过程中终端首先向Web网关请求建立到源服务器的TLS隧道。
3）Web网关协助终端与源服务器之间建立TLS隧道，其后的数据传输均为透明的。4）终端浏览源服务器上的安全信息。5）终端访问完成后下线，TLS隧道连接释放1）终端可以正确显示所浏览的各种类型的测试网页。2）终端在TLS连接建立后应能够浏览源服务器上的安全信息。3）从协议工具跟踪到的数据包来看，在进出网关的数据包应一样，网关仅起到透明传输的作用，且数据分组是经过加密的。4）在网关上查看收到的数据分组，应无法看到所收到数据包的真正内容信息。5）协议分析工具中的信令流程准确，符合TLS协议规范的要求5.1.5错误页面导航功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持错误页面导航功能1）终端正确配置，连接请求可以到达Web网关。2）终端通过Web网关可以访问测试网页。3）配置Web网关系统支持错误页面导航功能，并且设置对于诸如404、500等状态码需要进行错误导航，并且只对用户在访问特定文件后缀的URL时才进行错误导航处理。4）配置对应的错误导航地址，并且错误导航服务器运行正常用终端访间一个URL，如http:/10.1.7.1:9292/example/test.html是一个不存在的页面，SP返回404响应状态码
终端正常显示错误提示信息，并且展示其导航页面5.2管理控制功能
5.2.1控制功能
5.2.1.1适配重构控制功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持通过URL/IP白名单进行适配重构控制的功能1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页。3）Web网关上配置有网站的URL/IP白名单YD/T2527-2013
1）在Web网关中，将Yahoo的WAP网站的URL输入，设置其URL为白名单；2）使用终端，浏览Yahoo的WAP网站终端设备能够成功访问Yahoo的WAP网站，Web网关对此URL没有进行适配重构接入控制功能
测试编号
测试目的
前置条件
测试步骤
预期结果免费标准bzxz.net
验证Web-网关支持对用户上下线的接入控制功能1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页1）在Web网关中，将用户的MSISDN的一次上线时长配置为10min；2）使用此MSISDN的终端，通过Web网关连续浏览网站1）在前10min，使用此MSISDN的终端设备能够成功访间网站。2）10min后，使用此MSISDN的终端设备将不能访问网站，连接访问被禁止5.2.1.3连接控制功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持对用户在同一个业务中的连接数进行控制1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页1）在Web网关中，将某用户的MSISDN设置为只能在13：00～14:-00之间使用HTTP浏览网页；
2）使用此MSISDN的终端，通过Web网关连续浏览网站1）在13：00～14：00时间段内，使用此MSISDN的终端设备能够成功访问网站。2）在13：00～14：00时间段之外，使用此MSISDN的终端设备将不能访问网站，连接访问被禁止
YD/T2527-2013
5.2.1.4带宽控制功能（可选）
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持带宽策略配置、管理和控制功能1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页1）在Web网关中，将某用户的MSISDN设置为一天的数据业务流量不能超过10K；2）使用此MSISDN的终端，通过Web网关连续浏览网站1）当测试终端在当天浏览的数据流量在10K之内时，可以正常浏览；2）当测试终端在当天浏览的数据流量超过10K之后，连接访问被禁止5.2.1.5访问控制功能
5.2.1.5.1
测试编号
测试目的
前置条件
测试步骤
预期结果
URL过滤
5.2.1.5.1
验证Web网关支持URL过滤访问控制功能1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页1）在Web网关中，将Yahoo的WAP网站的URL输入，设置其访问控制权限为“允许”；将Sina的WAP网站的URL输入，设置其访问控制权限为“禁止”2）使用终端，浏览Yahoo的WAP网站：3）使用终端，浏览Sina的WAP网站1）终端设备能够成功访问未处于禁止区域的服务器Yahoo。2）终端设备不能访问处于禁止区域内的服务器Sina，终端显示访问被禁止URL重定向
5.2.1.5.2
测试编号
测试目的
前置条件
测试步骤
预期结果
5.2.1.5.2
验证Web网关支持URL重定向访问控制功能1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页1）在Web网关中，配置重定向URL列表，当匹配到后，进行URL重定向。如：目标URL：http://aaa.bbb.ccc/重定向URL：http://mmm.nnn.ooo/index.jsp：2）使用终端，浏览URL：http://aaa.bbb.ccc/终端设备访问的网页被成功重定向到http://mmm.nnn.ooo/index.jsp5.2.1.5.3业务层访问控制
测试编号
测试目的
前置条件
测试步骤
预期结果
5.2.1.5.3
验证Web网关支持业务层访问控制功能1）终端设备正确配置，连接请求可以到达Web网关2）通过Web网关可以访问业务
YD/T2527-2013
1）在Web网关中，针对用户的MSISDN，配置其不能在某个时间段（9:00~10:00）使用FTP下载业务：
2）使用终端设备，进行FTP下载业务在指定时间段（9:00~10:00），终端设备进行FTP下载失败：在非指定时间段，终端设备可以成功进行FTP下载5.2.1.6控制策略配置
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关支持对控制功能进行策略配置1）终端设备正确配置，连接请求可以到达Web网关。2）通过Web网关可以访问测试网页查看Web网关的控制策略配置模块，验证策略配置界面是否包含对接入控制、连接控制、带宽控制、访间控制等的控制策略，是否可以对这些控制策略进行各种参数配置1）Web网关应具备控制策略配置界面。2）控制策略配置界面可以提供接入控制、连接控制、带宽控制、访问控制、适配重构URL白名单，适配重构头字段等的配置，且能够根据不同维度进行配置日志管理记录功能
5.2.2.1日志类型记录
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关系统的日志记录功能Web网关正常运行，各个设备之间的通信正常1）在Web网关设备构造事件、告警、系统信息，报文处理信息等。2）在Web网关设备上查看日志信息1）测试Web网关设备上能够显示哪些日志，是否包含事件日志，系统日志、管理员日志、报文处理日志。
2）测试Web网关设备上的各种日志中，包含的内容是否满足YD/T2526-2013《数字蜂窝移动通信网Web网关设备技术要求》中6.2.2节要求的内容YD/T2527-2013
5.2.2.2浏览事件告警信息
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关系统的浏览事件告警信息功能1）Web网关正常运行，各个设备之间的通信正常。2）Web网关设备上已经产生了事件告警，且已记录到日志中i）在Web网关设备构造流量处理过程中发生的异常事件。2）在Web网关设备上查看事件告警信息测试Web网关设备上能够显示关于异常事件的告警信息5.2.2.3浏览当前告警信息
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关系统的浏览当前告警信息功能1）Web网关正常运行，各个设备之间的通信正常。2）Web网关设备上已经产生了当前告警，且已记录到日志中1）在Web网关设备构造一个故障告警产生的条件，并且此告警符合接收条件，比如停止设备的应用进程。
2）在Web网关设备上查看当前告警信息1）设备上报的故障告警信息能够实时显示在窗口上。2）应用进程被停止后，故障告警信息产生，且通过窗口显示出来。3）告警信息能够按照不同的级别以不同的颜色进行区分。4）浏览“已确认”的当前告警信息时，窗口显示的是已经确认的故障告警信息5.2.3用户信息统计分析功能
5.2.3.1统计内容与维度
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关系统的统计内容与维度1）Web网关正常运行，各个设备之间的通信正常。2）Web网关设备上设置好统计范围，且有统计报表的模板1）在Web网关设备构造用户不同的访问记录。2）在Web网关设备上查看各类统计报表的生成情况，查看统计的内容与维度Web网关设备上能够显示统计报表，里面应能统计每一用户的详细使用情况，包括：源IP、端口、接口：目的IP、端口、物理接口：URL；MSISDN；终端型号：浏览器User-Agent信息：原始的和优化后的数据分组大小，htp状态码：内容类型，请求方法；时间处理时间：时间戳：优化信息：SessionD5.2.3.2统计报表生成
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关系统的统计报表生成功能1）Web网关正常运行，各个设备之间的通信正常。2）Web网关设备上设置好统计范围，且有统计报表的模板1）在Web网关设备构造用户不同的访问记录。YD/T2527-2013
2）在Web网关设备上查看各类统计报表的生成情况，统计某天的访问用户数及请求总数Web网关设备上能够显示统计报表，里面包含访问用户数及请求总数5.2.4管理服务功能
5.2.4.1用户Profile管理功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关系统对用户Profile的管理功能1）Web网关正常运行，各个设备之间的通信正常。2）终端设备正确配置，能够通过Web网关进行HTTP网页浏览终端设备通过Web网关进行HTTP网页浏览Web网关能够从终端设备的HTTP请求中获取用户Profile信息，包括：用户主叫号码（MSISDN)：用户IP地址：用户终端User-Agent（UA)；扩展参数：如承载类型，服务等级属性、签约带宽、Qos属性；Cookie：用户访问的cookie记录5.2.4.2终端信息管理功能
测试编号
测试目的
前置条件
测试步骤
预期结果
验证Web网关系统对终端信息的管理功能1）Web网关正常运行，各个设备之间的通信正常。2）终端设备正确配置，能够通过Web网关进行HTTP网页浏览终端设备通过Web网关进行HTTP网页浏览1）Web网关能够从终端设备的HTTP请求中获取终端Profile信息，包括：终端User-Agent.
2）Web网关对终端类型库进行维护，其中包括但不限于终端描述、终端屏幕尺寸、终端对WAP和XHTML的支持以及终端对图像、媒体文件的支持等信息、硬件（CPU，内存大小等设备物理属性），操作系统类型及版本（Symbian，Linux等）、应用软件信息（浏览器类型及版本等）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
