YD/T 3198-2016
基本信息
标准号： YD/T 3198-2016
中文名称：支持远程管理的嵌入式通用集成电路卡(eUICC)技术要求(第一阶段)
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：29195862
相关标签： 远程管理 嵌入式 通用 集成电路 技术 第一阶段
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 3198-2016.Technical requirement specification of embedded UICC for remote management (Phase I).
1范围
YD/T 3198定义了嵌入式UICC的卡片结构和远程管理体系结构，规定了嵌入式UICC与SM-SR、SM-SP和MNO间的接口要求。嵌入式UICC相关业务包括:远程激活、远程注销、无网络覆盖的回滚机制，本标准规定了这三种业务的要求，同时规定了嵌入式UICC的策略控制要求。
YD/T 3198适用于物联网场景下的嵌入式通用集成电路卡(eUICC)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
3GPP TS31.102 通用用户识别模块(USIM)应用的特性( Characteristics of the Universal Subscriber Identity Module (USIM) application)
3GPP TS31.103 IP多媒体服务身份模块(ISIM)应用的特性(Characteristics of the IP Multimedia Services Identity Module (ISIM) application)
1范围
YD/T 3198定义了嵌入式UICC的卡片结构和远程管理体系结构，规定了嵌入式UICC与SM-SR、SM-SP和MNO间的接口要求。嵌入式UICC相关业务包括:远程激活、远程注销、无网络覆盖的回滚机制，本标准规定了这三种业务的要求，同时规定了嵌入式UICC的策略控制要求。
YD/T 3198适用于物联网场景下的嵌入式通用集成电路卡(eUICC)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
3GPP TS31.102 通用用户识别模块(USIM)应用的特性( Characteristics of the Universal Subscriber Identity Module (USIM) application)
3GPP TS31.103 IP多媒体服务身份模块(ISIM)应用的特性(Characteristics of the IP Multimedia Services Identity Module (ISIM) application)
标准图片预览
标准内容

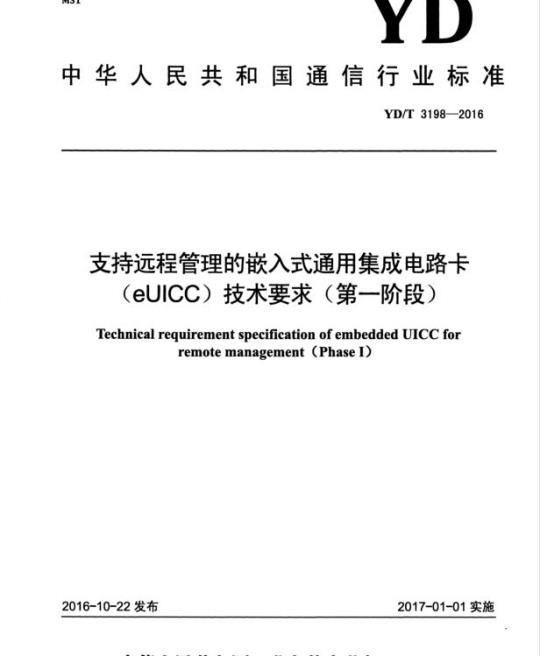

ICS33.030
中华人民共和国通信行业标准
YD/T3198—2016
支持远程管理的嵌入式通用集成电路卡（eUICC）技术要求（第一阶段）Technical requirement specification of embedded UiCCforremotemanagement（PhaseI）
2016-10-22发布
中华人民共和国工业和信息化部2017-01-01实施
前言，
1范围..
2规范性引用文件.
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4支持远程管理的嵌入式通用集成电路卡的卡片架构4.1eUICC卡片架构概述
4.2eUICC卡片安全域..
4.3eUICC标识（EID）
4.4应用标识（AID）
eUICC上的Profile结构
4.6eUICC信息集（EIS）
4.7eUICC远程管理体系结构
5EUICC的物理特性要求
6EUICC接口要求，
6.1eUICC与SM-SR的接口要求（ES5）6.2eUICC与SM-DP的接口要求（ES8）6.3eUICC与运营商的OTA平台的接口要求（ES6）7EUICC的策略控制要求.
7.1策略控制系统概述
7.2eUICC策略控制规则的管理
7.3eUICC的策略控制机制要求
8EUICC需要支持的功能要求
创建ISD-P.
Profile激活.
8.4Profile去激活.
8.5Profile删除.
8.6eUICC状态查询.
主删除（masterdelete）
设置回滚（fallback）属性
建立ISD-R密钥集
YD/T3198—2016
YD/T3198—2016
删除ISD-R密钥
更新SM-SR寻址参数.
通过MNO更新POL..
8.13通过MNO更新连接参数.
8.14Profile下载安装..
8.15建立ISD-P密钥集
8.16通过SCP03通道更新ISD-P的连接参数，9EUICC相关的业务流程要求
9.1远程激活业务要求
远程注销业务要求
9.3无网络覆盖的回滚机制要求
10EUICC的安全功能要求
10.1安全通信要求.
10.2eUICC的安全等级和认证要求.I
YD/T3198—2016
本标准是“嵌入式通用集成电路卡”系列标准之一，该系列标准预计的名称如下：一嵌入式通用集成电路卡（eUICC）远程管理平台技术要求（第一阶段）；一嵌入式通用集成电路卡（eUICC）远程管理平台测试方法（第一阶段）；一支持远程管理的嵌入式通用集成电路卡（eUICC）技术要求（第一阶段）：一嵌入式通用集成电路卡（eUICC）及其远程管理的安全技术要求（第一阶段）。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国联合网络通信集团有限公司。本标准主要起草人：张忠平、张云勇、顾晏霞、严斌峰、韩玲、旷炜、刘廉如。m
1范围
支持远程管理的嵌入式通用集成电路卡（eUICC）技术要求（第一阶段）YD/T3198—2016
本标准定义了嵌入式UICC的卡片结构和远程管理体系结构，规定了嵌入式UICC与SM-SR、SM-SP和MNO间的接口要求。嵌入式UICC相关业务包括：远程激活、远程注销、无网络覆盖的回滚机制，本标准规定了这三种业务的要求，同时规定了嵌入式UICC的策略控制要求。本标准适用于物联网场景下的嵌入式通用集成电路卡（eUICC)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPPTS31.102通用用户识别模块（USIM）应用的特性（CharacteristicsoftheUniversalSubscriberIdentityModule(USIM)application)3GPPTS31.103
IP多媒体服务身份模块（ISIM）应用的特性（CharacteristicsoftheIPMultimediaServicesIdentityModule(ISIM)application)ETSITS101.220智能卡：对于电信应用提供商的ETSI编号系统（SmartCards;ETSInumberingsystem;fortelecommunication application providers)ETSITS102.221智能卡：UICC终端接口的物理和逻辑特性（SmartCards;UICC-TerminalinterfacePhysical and logical characteristics)ETSITS102.223智能卡：卡片应用程序工具包（CAT）（SmartCards;CardApplicationToolkit(CAT))
ETSITS102.225智能卡：UICC应用的安全数据包结构（SmartCards；SecuredpacketstructureforUICCbasedapplications）
ETSITS102.226智能卡：UICC应用对远程应用协议数据单元指令（SmartCardsRemoteAPDUstructureforUICCbasedapplications）智能卡：机器对机器UICC的物理和逻辑特性（SmartCards;MachinetoMachineETSITS102.671
UICC;Physicalandlogicalcharacteristics）ETSITS103.383嵌入式UICC卡需求规范v12.02.00_60（EmbeddedUICC；RequirementsSpecificationv12.02.00_60）
GPCSPE.014
安全通道协议03:智能卡技术规范v2.2修正Dvl.1（SecureChannelProtocol03:GlobalPlatformCardSpecificationv2.2AmendmentDv1.1)1
YD/T3198—2016
GPCSPE.034
GPCSPE.042
GSMASGP.01
GSMASGP.02
智能卡技术规范v2.2.1（GlobalPlatformCardSpecificationv2.2.1）智能卡技术规范v2.2修正E：卡内容管理的安全升级v1.0（GlobalPlatformCardSpecificationv2.2Amendment E:SecurityUpgrade forCard Content Managementv1.0.1)
嵌入式UICC卡远程管理架构v1.1（EmbeddedSIMRemoteProvisioningArchitecture v1.1)wwW.bzxz.Net
嵌入式UICC卡远程管理架构技术规范v2.0（RemoteProvisioningArchitectureforEmbeddedUICCTechnical Specificationv2.0)YD/T2926-2015
嵌入式通用集成电路卡（eUICC）远程管理平台技术要求（第一阶段）3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
嵌入式通用集成电路卡EmbeddedUicC不容易接触或替换的UICC，在终端中不能被删除或替换，并可安全的进行签约变更。3.1.2
用户信息Profile
配置在或出现在eUICC上的文件结构、数据和应用程序的集合。3.1.3
台SubscriptionManager
远程管理平台
对嵌入式通用集成电路卡上的用户信息进行远程安全管理的平台，远程安全管理功能主要包括数据准备和数据路由。
回滚机制FallbackMechanism富通信业务回滚机制对于失去网络覆盖的eUICC根据业务需求和策略要求，切换激活一个新的profile以保证eUICC设备网络连接的机制。
缩略语
下列缩略语适用于本文件。
EmbeddedUniversal IntegratedCircuitCardeUICCControllingAuthoritySecurityDomaineUICCInformationSet
嵌入式通用集成电路卡
eUICC的控制安全域
eUICC卡信息集
MNO-SD
GlobalPlatformCardSpecificationIssuerSecurityDomain
IssuerSecurityDomainProfile
IssuerSecurityDomainRoot
MobileNetworkOperatorSecurityDomainNetworkAccessApplication
PolicyRules within the ProfileYD/T3198—2016
全球平台智能卡技术规范
发行者安全域
Profile安全域
根安全域
运营商安全域
网络接入应用
Profile中的策略
PolicyRulesassociatedtoaProfileandstoredEIS中保存的Profile相关策略，EIS保intherelevantEISattheSM-SR
SecureChannel Protocol
SubscriptionManager
SubscriptionManagerDataPreparationSubscriptionManagerSecurityRouting支持远程管理的嵌入式通用集成电路卡的卡片架构eUIcC卡片架构概述
存在SM-SR中
安全通道协议
签约关系管理平台
签约关系管理平台数据准备
签约关系管理平台数据路由
根据GSMASGP.02，支持远程管理的嵌入式UICC卡的逻辑功能结构如图1所示。Profile放置在卡片上的安全域中。
激活的Profile
线NA#
MNO-SD
平台管理服务
策略控制
执行单元
ISD-P（激活）
电信框架
未激活的Profile
HNAAO H
MNO-SD
eUICC操作系统
图1eUICC卡逻辑结构
eUICC操作系统包含基本平台的功能，如支持GPCS中定义的功能特性，在支持普通UICC操作系统的所有基础功能之外，还支持eUJICC所特有的平台管理服务，包括如策略控制等功能等平台管理服务是eUICC操作系统的服务，提供平台管理功能和策略执行机制（控制策略可定义在Profile/ISD-P内或者eUICC平台层面）。此外，还可检索ISD-P通用信息（如ProfileID，Profile状态，Profile类型），这些信息可以由信任实体共享。电信框架也是一个eUICC操作系统的服务，为Profile提供标准化的网络认证算法的接口。算法由存储在ISD-P域内的Profile的NAA（网络接入应用）在进行网络接入认证时候调用。此外，它提供根据Profile内运营商的算法配置参数，来定制算法的功能。在此之外，eUICC的其他功能建立在安全域架构上，为这些安全域附加不同的属性，使它们在远3
YD/T3198-2016
程管理系统中代表不同的卡外实体。嵌入式UICC卡上有ECASD、ISD-P、ISD-R和MNO-SD共4种类型的安全域。ISD-R是卡外实体SM-SR在eUICC卡内的代表：ECASD是卡外实体CI在eUICC卡内的代表；ISD-P是卡外实体SM-DP在eUICC卡内的代表；一张eUICC卡可以有多个ISD-P。4.2eUIcc卡片安全域
4.2.1概述
如图2所示，嵌入式UICC卡上有ECASD、ISD-P、ISD-R和MNO-SD共4种类型的安全域。ISD-R
ISD P1
Profile
图2安全域结构
嵌入式UICC卡上的安全域遵循GPCSPE.034。安全域的功能：a）安全存储密钥；
b）通过GlobalPlatform安全通道协议访问卡外实体：c）应用下载机制
d）应用安全服务。
Profile
安全域的属性由GlobalPlatform的权限配置（如委托或授权管理、DAP验证、令牌管理和大范围删除）。主要方式包括：通过预分配密钥（如SCP02/03或SCP80/81），通过其他权限将一个安全域同另一个安全域连接，通过连接安全域自身（这样会移除上级安全域的管理权限），或者是通过为安全域分配存储配额。ECASD
ECASD（eUICC控制安全域）应用于以下功能：·基本功能见GPCSPE.034的CASD功能，此外扩展支持eUICC和卡外实体进行基于证书的相互认证：
·预置eUICC的证书，在Profile下载和安装流程时，支持ISD-P与SM-DP通信密钥集的建立，在SM-SR切换时，支持ISD-R与SM-SR通信密钥的建立；·ECASD实现可以遵循当前GPCSPE.034的安全域框架，或者直接由eUICC操作系统实现等同功能。
一张eUICC卡只能有一个ECASD，ECASD在卡商生产卡片时被个人化，ECASD与ISD-R关联。4.2.2ISD-R
ISD-R（ISD-Root）是卡上对应远程管理平台SM-SR的逻辑功能实体，执行平台管理命令，应用4
于以下功能：
·为远程管理平台的SM-SR和ISD-R之间提供SCP80/81的安全通道；·应支持与远程管理平台的相互认证；·支持对Profile管理的授权；
·支持远程管理平台切换的密钥协商协议：·在Profile下载过程中提供打包和解包服务；·能提供创建新的ISD-P域的存储请求；·除ISD-P域外不能创建其他安全域；·根据控制策略执行平台管理功能：·不能在ISD-P内执行任何操作。YD/T3198—2016
一张eUICC卡至少有一个ISD-R，ISD-R在EUM生产卡片时被个人化，ISD-R与自身关联。4.2.3ISD-P
ISD-P（ISD-Profile）是卡中代表运营商与Profile容器的文件。远程管理平台在Profile下载和安装过程中负责执行ISD-P的Profile管理功能。ISD-P应用于以下功能：·作为eUICC中一个独立的实体：·提供远程管理平台SM-DP和ISD-P之间的SCPO3通道；·包含一个Profile文件，包括文件系统以及Profile内的的MNO的策略定义：·提供Profile内容的保护和与其他Profile容器的隔离；·如果使用密钥协商机制，支持产生个性化的ISD-P密钥集：·可接收，解密和安装由远程管理平台创建的Profile。一个ISD-P容纳一个Profile，同一时间至少有一个ISD-P能被激活。ISD-P由ISD-R安装，然后由相关的SM-DP个人化。为了将来能连接eUICC卡，在eUICC卡出厂的时候，需要至少有一个ISD-P由已经被激活，能完成基本的通信功能。如图3所示，在ISD-P创建的流程结束后，ISD-P将处于可选（SELECTABLE）状态，在建立ISD-P密钥集的流程结束后，ISD-P将处于个人化（PERSONALIZED）状态。在profile下载安装的流程结束后，ISD-P将进入去激活（DISABLED）状态，在profile激活流程结束后，ISD-P将进入激活（ENABLED）状态，ISD-P也能经过profile去激活流程或者由于回滚（fallback）机制而进入去激活状态。删除ISD-P将同时删除Profile。
YD/T3198—2016
4.2.4MNO-SD
INSTAI.I.FD
SELFCTABLE
PERSONALIZED
( Profile creation )
DISABI.HD
ENABLED
defete
deferte
+delete
delete
图3ISD-P生命周期状态转换图
MNO-SD（运营商安全域）为运营商OTA平台和eUICC上的profile之间提供SCP80/81的安全通道，运营商可以通过此通道管理Profile中的文件以及内容。MNO-SD连同所有的Profile组件，应保持与ISD-P的连接，以实现如下功能：·在Profile的下载和安装过程中附属于ISD-P创建；·ISD-P删除过程中同时被删除；·当profile被激活时其MNO-SD被运营商OTA平台统一管理：。更新profile上的策略规则；
·为远程管理平台提供profile上策略规则的读权限。4.3eUICC标识（EID）
eUICC标识是EID，由32位十进制数字组成，存储在ECASD中，是每一张eUICC卡的唯一身份证明，不能被更改。
EID可以供终端使用GETDATA指令向ECASD读取。读取流程如下：a）用SELECT命令加上ECASD的AID选中ECASD应用：b）发送“GETDATA”命令，TAG为“5A”，读取EID。6
4.4应用标识（AID）
YD/T3198—2016
ISD-R、ISD-P和ECASD的AID都遵循ETSITS101.220定义的结构，MNO-SD的AID由运营商自行确定规则，AID作为ISD-R、ISD-P、ECASD和MNO-SD的唯一标识。4.5euicc上的Profile结构
如图4所示，Profile由以下数据构成：a)应用和文件，符合相关规范的定义。（包括3GPPTS31.102、3GPPTS31.103和ETSITS102.221）：b）与其NAA文件一致的相关联的算法参数：c）附加在profile上的策略控制（POL1）。ISD-P
图4Profile结构
对于M2M设备处于激活状态的profile等同于UICC。远程管理平台管理激活的profile，遵循规范ETSITS102.225、ETSITS102.226和ETSITS102.223，profile上附加的策略控制（POL1）和profile的其他内容都通过运营商远程管理平台管理。激活的profile上的应用程序与普通UICC卡上的应用程序相类似，遵循相关的3GPP和ETSI规范（包括3GPPTS31.102、3GPPTS31.103和ETSITS102.221）。4.6eUICC信息集（EIS）
eUICC集成在设备中出厂时如果有选定的SM-SR，应该在选定的SM-SR上注册，SM-SR上将维护该eUICC的信息集（EIS）。EIS包含的内容如下：EIS=（EID，生产商ID，生产日期，平台类型，平台版本，可用空间，Profiles可用空间，上次使用日期，SMSRID，ISD-P文件加载-AID，ISD-P模块AID，profiles，ISD-R，ECASD，eUICC能力，使用记录，EUM证书序列号，签名算法，签名)。4.7eUICC远程管理体系结构
根据GSMASGP.01，本条定义了支持eUICC远程管理的体系结构。最基本的结构模块组成功能，角色和执行部分。
图5代表了eUICC的远程管理系统。eUICC远程管理系统包括MNO（运营商）、eUICC、SM-SR、7
YD/T3198—2016
SM-DP、EUM（卡商）、CI（证书提供方）等儿个基本单元。各单元间的接口（安全通道）定义如下：ES1是EUM和SM-SR间的接口，ES2是运营商与SM-DP间的接口，ES3是SM-SR与SM-SR间的接口，ES4是运营商与SM-SR间的接口，ES7是不同的SM-SR间的接口，以上5个接口统称为卡外接口：ES5是eUICC与SM-SR间的接口，ES6是eUICC与运营商间的接口，ES8是eUICC与SM-DP间的接口，这3个接口统称为卡上接口。其中CI与EUM、运营商、SM-DP、SM-SR间的接口以及EUM与SM-DP间的接口在本标准中不做定义。SM-DP
卡外接车
eUICC接口
本标准不作描述
不同SM-SR间的接口，用于SM-SR的切换ESs
图5eUICC远程管理系统
5eUICC的物理特性要求
物联网典型应用环境对eUICC卡的需求跟普通UICC卡不同（具体应用场景见ETSITS103.383），手机上使用的UICC卡的需求更多在于软件层面，其使用环境对卡的封装工艺和硬件等没有特殊要求。而物联网环境下，对卡增加了硬件平台、软件平台、封装工艺以及物联网情况下物与物通信的要求。eUICC的物理特性应符合ETSITS102.671第6章中的相关要求。6
eUICC接口要求
eUICC与SM-SR的接口要求（ES5）6.1
如图6所示，本接口是eUICC上建立在SM-SR和ISD-R间的安全通道。eUICC应支持SCP80，8
