SN/T 3780-2014
基本信息
标准号： SN/T 3780-2014
中文名称：进出口纺织品纤维定性分析香蕉、菠萝、莲、椰壳和桑皮纤维
标准类别：商检行业标准(SN)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4795520
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 3780-2014.Textile for import and export-Method for identification of fiber-Banana，pineapple , lotus，coconut and mulberry fiber.
1范围
SN/T 3780规定了采用显微镜观察法、纤维细度测试法、密度测试法、纤维旋转测试法、着色试验法、热分解测试法等方法对五种植物纤维进行定性鉴别。
SN/T 3780适用于香蕉纤维、菠萝纤维、莲纤维、椰壳纤维、桑皮纤维原料的定性鉴别。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2910.1-2009纺织品 定量化学分析第1部分:试验通则
GB/T 5889- 1986苎麻化学成分定量分析方法
GB/T 11951-1989纺织品天 然纤维术 语
FZ/T 01057.7-2007纺织纤维 鉴别试验方法第7部分:密度梯度法
3术语和定义
GB/T 11951界定的以及下列术语和定义适用于本文件。
3术语和定义
GB/T 11951界定的以及下列术语和定义适用于本文件。
3.1香蕉纤维banana fiber
从香蕉茎秆中提取的纤维。
3.2菠萝纤维pineapple fiber
从菠萝叶片中提取的纤维。
3.3莲纤维lotus fiber
从荷茎秆中抽取的纤维。
3.4椰壳纤维coconut fiber
从椰子外壳部取得的纤维。
3.5桑皮纤维mulberry fiber
从桑树韧皮中取得的韧皮类纤维。
1范围
SN/T 3780规定了采用显微镜观察法、纤维细度测试法、密度测试法、纤维旋转测试法、着色试验法、热分解测试法等方法对五种植物纤维进行定性鉴别。
SN/T 3780适用于香蕉纤维、菠萝纤维、莲纤维、椰壳纤维、桑皮纤维原料的定性鉴别。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2910.1-2009纺织品 定量化学分析第1部分:试验通则
GB/T 5889- 1986苎麻化学成分定量分析方法
GB/T 11951-1989纺织品天 然纤维术 语
FZ/T 01057.7-2007纺织纤维 鉴别试验方法第7部分:密度梯度法
3术语和定义
GB/T 11951界定的以及下列术语和定义适用于本文件。
3术语和定义
GB/T 11951界定的以及下列术语和定义适用于本文件。
3.1香蕉纤维banana fiber
从香蕉茎秆中提取的纤维。
3.2菠萝纤维pineapple fiber
从菠萝叶片中提取的纤维。
3.3莲纤维lotus fiber
从荷茎秆中抽取的纤维。
3.4椰壳纤维coconut fiber
从椰子外壳部取得的纤维。
3.5桑皮纤维mulberry fiber
从桑树韧皮中取得的韧皮类纤维。
标准图片预览
标准内容

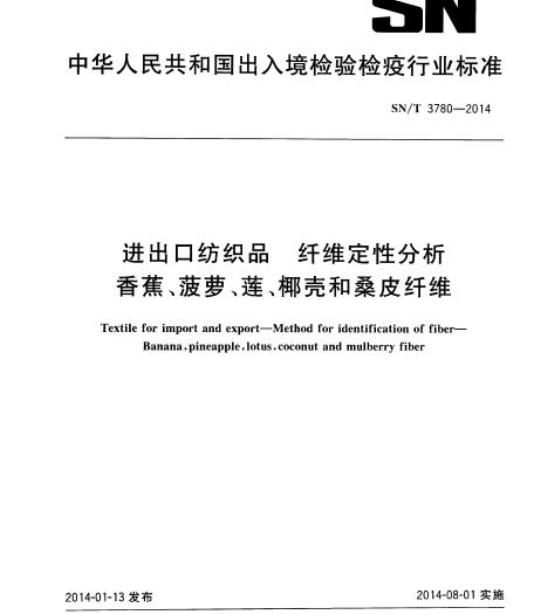

中华人民共和国出入境检验检疫行业标准SN/T3780—2014
进出口纺织品
纤维定性分析
香蕉、菠萝、莲、椰壳和桑皮纤维Textile for import and export-Method for identification of fiber-Banana,pineapple,lotus.coconut and mulberry fiber2014-01-13 发布
中华人民共和国
国家质量监督检验检疫总局
2014-08-01实施
本标准按照（13/T1.1-·2009给出的规则起草本标准出国家认证认川监督管现委员会提出并师口SN/T3780—2014
本标准起草单位：中华人民共利绍兴出人境检验检疫局、中华人民北和国深圳山入境检验检疫局、国家知识权局专利局。
本标准主要起草人：俞春华、乔鹏娟、董文洪、杨宝根.董锁摘、赵珊红。1范围
进出口纺织品
纤维定性分析
香蕉、菠萝、莲、椰壳和桑皮纤维SN/T3780—2014
本标准规定了采用显微镜观察法、纤维细度测试法、密度测试法、纤维旋转测试法、着色试验法、热分解测试法等方法对五种植物纤维进行定性鉴别本标准适用于香蕉纤维、菠萝纤维、莲红维、椰壳纤维、桑皮纤维原材料的定性鉴别。2规范性引用文件
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2910.12009纺织品
定量化学分析第1部分：试验通则GB/T5889—1986苎麻化学成分定量分析方法GB/T11951—1989
纺织品
F7/T01057.7—2007
3术语和定义
天然纤维 术语
第7部分：密度梯度法
纺织纤维鉴别试验方法
GB/T11951界定的以及下列术语和定义适用于本文件。3.1
banana fiber
香蕉纤维
从香蕉茎秆中提取的纤维。
菠萝纤维
pineapplefiber
从菠萝叶片中提取的纤维。
lotusfiber
莲纤维
从荷茎秆中抽取的纤维。
椰壳纤维
coconut fiber
从椰子外壳部取得的纤维。
mulberryfiber
桑皮纤维
从桑树韧皮中取得的韧皮类纤维。3.6
maindecompositiontemperature最大失重速率温度
微商曲线上的峰顶点对应的温度。SN/T3780—2014
4原理bzxZ.net
根据五种植物纤维不同的物理、化学性能，采用不同的分析方法对样品进行测试，将试验结果与相关技术表征进行对照，鉴别五种植物红维。5样品的预处理
按GB/T2910.1一2009f附录A中规定的方法进行预处理，如巢试样上的染料对鉴别有影响,可采用任何去除染料的方法脱色，但不得损伤纤维或使纤维的性质有变化。如为植物原纤维，应进行原纤维脱胶处理，方法参照GB/T5889·-1986.用200月筛网过滤.烘下，在光学显微镜下观察试样是否达到良好的单纤维分离状态。
6试验
6.1显微镜观察法
试验器及工具
纤维细度仪或扫描电镜、哈氏切片器、子、刀片、剪刀、载玻片、盖玻片等。6.1.2试剂
无水乙醇、甘油、Z醚.液体石蜡、火棉胶等。6.1.3试验方法
纵面观察
将适量纤维均勾平铺于载玻片上，加上少量液体石蜡，盖上盖玻片，放在100-~500倍显微镜的截物台l：。或采用扫描电镜，将样品拉直平行粘衣样品台上：对样品进行镀金处理，将镀金好的样品效入扫描电镜做电于扫描，观察其形态，井记录试样纵面特征。6.1.3.2模截面观察
将用哈氏切片器制备好的试样横截面，置于载玻片上，加上少量液体石蜡，盖十盖玻片，放在100~500倍显微镜的载物台上。或取少量纤维拉直平行进行液氮冷冻处理，然后将红维截断.把纤维截面粘在样品台1.进行镀金处理，将镀金好的样品放人扫描电镜做电子扫描，观察具形态，并记录试样横截面特征。
6.1.4鉴别
波萝纤维纵向有缝随和孔洞，横节有枝节，无天然扭曲，横截面里不规则圆形，单纤维无明显中腔香黛纤维纵向有横节，部分横节稍有凸起，与毛纤维的鳞片特征类似，截面人多纤维呈腰圆形，有中腔，部分纤维没有明显中腔，呈实心腰圆形；莲纤维纵向表面比较光滑，有细微榄纹，横截面呈圆形或近似圆形；壳纤维纵向平直，比较粗糙，表面有突出，横裁面呈不规则圆形或多边形；案皮纤维纵向为细长状形,表面有节、条纹，横截面有中腔,扇平的三角形、椭圆形或多边形。参见附录A，对植物纤维而言，由于植物产地、品种、生产环境不同、纤维形态可能有差异，2
-TiKAoNiKAca
6.2纤维细度试验法
6.2.1试验仪器及工具
纤维细度仪、哈氏切片器、镊子、剪刀、电子天平（精度为0.0001多)等。6.2.2试剂
无水乙醇、甘油、乙醚、液体石蜡等。6.2.3试验方法
SN/T 3780—2014
单纤维细度采用纤维细度仪得到：用切片机切取0.2mm~0.1mm长的纤维片段，将这些纤维片段充分混合，置于载玻片上，加上少量液体石蜡，盖上益玻片，放在100～500倍的纤维细度仪的载物台上测量1500~2000根纤维的细度，取平均值。6.2.4监别
凝数纤维单纤维细度71m~~18μm;香燕纤维单纤维细度11μm~-34m;莲纤维单纤维细度3um5μm椰壳纤维单纤维细度100μm~250mm桑皮纤维单纤维细度10um~22m.参见附录B对植物纤维而言，由于植物产地、品种、生产环境不同，纤维单纤维细度可能有差异。6.3纤维密度试验法
6,3,1试验仪器及工具
密度梯度仪标准密度玻璃小球、密度计、测高仪、梯度管等。6.3.2试剂
二甲苯、四氯化碳等。
6.3.3试验方法
执行F2/T01057.7-2007的规定。6.3.4鉴别
菠薯纤维密度为1.54g/cm；香蕉纤维密度为1.36g/cm，莲纤维密度为1.18g/cm；椰壳纤维密度为1.15g/cm，桑皮纤维密度为1.42g/cm2。参见附录（。对植物纤维而旁，山于植物产地、品种、生产环境不同，纤维密度可能有差异。6.4纤维旋转方向试验法
6.4.1试验仪器及工具
卤素干燥仪,镊子等。
6.4.2试验方法
将一根单纤维浸人水中，使纤维允分润湿，在无风干燥环境下，用镊子钳住纤维的一端，使另一端垂直向下并靠近热源，使水分快速挥发，观察纤维在干燥过程中的旋转方向。3
-TiKAONiKAca
SN/T3780-—2014
6.4.3鉴别
波萝纤维呈顺时针旋转方间；香蕉纤维呈逆时针旋转方向；连纤维呈逆时针旋转方向：椰壳纤维呈逆时针旋转方向：皮纤维呈顺时针旋转方向。参见附录D。对植物纤维而言，由于植物产地、品种、生产环境不同，纤维旋转方向可能有差异。6.5着色试验法
6.5.1试验仪器及工具
电热恒温振荡器、量简、烧杯、玻璃棒、调温电炉、电子天平（精度为0.0001g）。6.5.2试剂配制
氯化锌+碘染色剂由下列两种溶液配制而成：饱和氯化锌溶液的配制：将氯化锌加入到约10mL温水中，直到剩余溶质不再溶解，让其冷却至室温，并观察有氯化锌结晶出现，将溶液贮存于棕色试剂瓶中备用。碘溶液的配置：称取2.1g碘化钾和01g碘.用移液管缓慢加人5mL水，边加边搅拌，使其混合均匀。如果碘有残留未被完全溶解，可能是水加入的速度太快，溶液应该废弃。吸取15mL饱和氯化锌溶液和1L水和所配置碘溶液混合静置6h以上，使所有沉淀物都沉降下去，缓慢倒出清液到棕色滴瓶中，并加人小片于黑赔处存放次新液，并在使用前用已知纤维检查6.5.3试验方法
不用时放在暗处，每两个月制备一取散纤维试样0.5g，用水充分漫透，取出沥干或用滤纸吸干，然后放人50mL的三角烧瓶中，按20：1的浴比加人氯化锌十碘着色剂，常温振荡3min，然后充分水洗，取出沥干或用滤纸吸干，观察并记录试样的颜色。
6.5.4鉴别
菠萝纤维皇深棕色：香蕉纤维呈金黄色：莲纤维皇深棕色：椰壳纤维呈深棕色：桑皮纤维呈深棕色参见附录E。
对植物纤维而言，由于植物产地、品种生产环境不同，纤维着色性能可能有差异。6.6热分解试验法
6.6.1试验仪器
热重分析仪：温度范围为50℃~800℃。6.6.2试验方法
将纤维剪成2mm的长度，称取纤维样品量5mg左右，放入标准铝锅中，热重分析仪升温速率可选20℃/min，Nz流量可选20mL/min6.6.3鉴别
菠萝纤维最大失重速率温度为351℃，香蕉纤维为366℃，莲纤维为335℃，椰壳纤维为372℃，皮纤维为362℃。参见附录F。
对植物纤维而言：由于植物产地不同.仪器及试验参数不同，纤维分解温度有差兄。4
-TiKAoNiKAca
系统鉴别
五种植物纤维的系统鉴别方法见附录G。试验报告
试验报告应包括下列内容：
使用的标准方法；
试验样品的详细描述，
试验结果；
试验日期及试验人员、复核人员：试验中出现的异常情况；
与规定程序的偏离。
SN/T3780—2014
-rKAoNiKAca
SN/T3780-—2014
纤维种类
菠萝纤维
香蕉纤维
莲纤维
附录A
（资料性附录）
五种植物纤维纵面和横截面形态特征表A.1五种植物纤维纵向和横截面形态特征纤维纵面
有缝隙和孔洞·横节有枝节，无天然扭由有横节，部分横节稍有起，与毛纤维的鳞片特征类似
表面比较光滑，有细微横纹
纤维横截面
不规则圆形，单纤维无明显中腔人多纤维旱腰园形，有中整：部分纤维没有明最中腔，坚实心腰圆形
呈圆形或近似圆形
-rrKAoNirkAca
纤维种类
椰壳纤维
桑皮纤维
表A.1（续）
纤维纵面
纵向平直，比较粗糙，表面有突出纵向为细长管状形，表面有横节、条纹SN/T3780-2014
纤维横截面
呈不规则圆形或多边形
有中腔，呈扁平的三角形、椭圆形或多边形注，对植物纤维而言，由于植物产地、品种、生产环境不同，纤维形态可能有差异。SN/T3780—2014
纤维种类
菠萝纤维
香蕉纤维
莲纤维
椰壳纤维
桑皮纤维
附录B
（资料性附录）
五种植物纤维单纤维细度指标
表B.1五种植物纤维单纤维细度指标注1：其他纤维素纤维单纤维细度：棉114μm。
m17m，
单纤维细度
100~-250
麻22μm~-31μm，亚麻14μm~21μm，竹原纤维6μm~注2：对植物纤维而吉，由于植物产地、品种、生产环境不同，纤维单红维细用可能有差异。S
附录C
（资料性附录）
五种植物纤维密度指标
五种植物纤维密度指标[（25土0.5)℃]表C.1
纤维种类
菠萝纤维
香蕉纤维
莲纤维
椰壳纤维
桑皮纤维
注1：其他纤维素纤维密度：棉1.54g/em：量麻151
注2：对植物纤维面言，由于植物产地、品种、生产环境密度
SN/T3780—2014
em，亚麻1.5g/cm2，竹原纤维1.38g/cm。纤维密度可能有差异。
SN/T 3780-2014
纤维种类
旋转特性
菠薯纤维
喔时针
附录D
(资料性附录）
五种植物纤维施转方向表
五种植物纤维旋转方向表
香蕉纤维
避时针
莲纤维
逆时针
注1：具呈逆时针方向旋转的纤维束纤维还有棉、业麻、苎麻。具有旱顺时针方向旋转的纤维素纤继还有竹原纤维。椰壳纤维
逆时针
注2：对粒物纤维而，由于植物产地、品种、生产环境不同，纤维旋转方向可能有差异10
桑皮虾维
顺时针
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
进出口纺织品
纤维定性分析
香蕉、菠萝、莲、椰壳和桑皮纤维Textile for import and export-Method for identification of fiber-Banana,pineapple,lotus.coconut and mulberry fiber2014-01-13 发布
中华人民共和国
国家质量监督检验检疫总局
2014-08-01实施
本标准按照（13/T1.1-·2009给出的规则起草本标准出国家认证认川监督管现委员会提出并师口SN/T3780—2014
本标准起草单位：中华人民共利绍兴出人境检验检疫局、中华人民北和国深圳山入境检验检疫局、国家知识权局专利局。
本标准主要起草人：俞春华、乔鹏娟、董文洪、杨宝根.董锁摘、赵珊红。1范围
进出口纺织品
纤维定性分析
香蕉、菠萝、莲、椰壳和桑皮纤维SN/T3780—2014
本标准规定了采用显微镜观察法、纤维细度测试法、密度测试法、纤维旋转测试法、着色试验法、热分解测试法等方法对五种植物纤维进行定性鉴别本标准适用于香蕉纤维、菠萝纤维、莲红维、椰壳纤维、桑皮纤维原材料的定性鉴别。2规范性引用文件
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2910.12009纺织品
定量化学分析第1部分：试验通则GB/T5889—1986苎麻化学成分定量分析方法GB/T11951—1989
纺织品
F7/T01057.7—2007
3术语和定义
天然纤维 术语
第7部分：密度梯度法
纺织纤维鉴别试验方法
GB/T11951界定的以及下列术语和定义适用于本文件。3.1
banana fiber
香蕉纤维
从香蕉茎秆中提取的纤维。
菠萝纤维
pineapplefiber
从菠萝叶片中提取的纤维。
lotusfiber
莲纤维
从荷茎秆中抽取的纤维。
椰壳纤维
coconut fiber
从椰子外壳部取得的纤维。
mulberryfiber
桑皮纤维
从桑树韧皮中取得的韧皮类纤维。3.6
maindecompositiontemperature最大失重速率温度
微商曲线上的峰顶点对应的温度。SN/T3780—2014
4原理bzxZ.net
根据五种植物纤维不同的物理、化学性能，采用不同的分析方法对样品进行测试，将试验结果与相关技术表征进行对照，鉴别五种植物红维。5样品的预处理
按GB/T2910.1一2009f附录A中规定的方法进行预处理，如巢试样上的染料对鉴别有影响,可采用任何去除染料的方法脱色，但不得损伤纤维或使纤维的性质有变化。如为植物原纤维，应进行原纤维脱胶处理，方法参照GB/T5889·-1986.用200月筛网过滤.烘下，在光学显微镜下观察试样是否达到良好的单纤维分离状态。
6试验
6.1显微镜观察法
试验器及工具
纤维细度仪或扫描电镜、哈氏切片器、子、刀片、剪刀、载玻片、盖玻片等。6.1.2试剂
无水乙醇、甘油、Z醚.液体石蜡、火棉胶等。6.1.3试验方法
纵面观察
将适量纤维均勾平铺于载玻片上，加上少量液体石蜡，盖上盖玻片，放在100-~500倍显微镜的截物台l：。或采用扫描电镜，将样品拉直平行粘衣样品台上：对样品进行镀金处理，将镀金好的样品效入扫描电镜做电于扫描，观察其形态，井记录试样纵面特征。6.1.3.2模截面观察
将用哈氏切片器制备好的试样横截面，置于载玻片上，加上少量液体石蜡，盖十盖玻片，放在100~500倍显微镜的载物台上。或取少量纤维拉直平行进行液氮冷冻处理，然后将红维截断.把纤维截面粘在样品台1.进行镀金处理，将镀金好的样品放人扫描电镜做电子扫描，观察具形态，并记录试样横截面特征。
6.1.4鉴别
波萝纤维纵向有缝随和孔洞，横节有枝节，无天然扭曲，横截面里不规则圆形，单纤维无明显中腔香黛纤维纵向有横节，部分横节稍有凸起，与毛纤维的鳞片特征类似，截面人多纤维呈腰圆形，有中腔，部分纤维没有明显中腔，呈实心腰圆形；莲纤维纵向表面比较光滑，有细微榄纹，横截面呈圆形或近似圆形；壳纤维纵向平直，比较粗糙，表面有突出，横裁面呈不规则圆形或多边形；案皮纤维纵向为细长状形,表面有节、条纹，横截面有中腔,扇平的三角形、椭圆形或多边形。参见附录A，对植物纤维而言，由于植物产地、品种、生产环境不同、纤维形态可能有差异，2
-TiKAoNiKAca
6.2纤维细度试验法
6.2.1试验仪器及工具
纤维细度仪、哈氏切片器、镊子、剪刀、电子天平（精度为0.0001多)等。6.2.2试剂
无水乙醇、甘油、乙醚、液体石蜡等。6.2.3试验方法
SN/T 3780—2014
单纤维细度采用纤维细度仪得到：用切片机切取0.2mm~0.1mm长的纤维片段，将这些纤维片段充分混合，置于载玻片上，加上少量液体石蜡，盖上益玻片，放在100～500倍的纤维细度仪的载物台上测量1500~2000根纤维的细度，取平均值。6.2.4监别
凝数纤维单纤维细度71m~~18μm;香燕纤维单纤维细度11μm~-34m;莲纤维单纤维细度3um5μm椰壳纤维单纤维细度100μm~250mm桑皮纤维单纤维细度10um~22m.参见附录B对植物纤维而言，由于植物产地、品种、生产环境不同，纤维单纤维细度可能有差异。6.3纤维密度试验法
6,3,1试验仪器及工具
密度梯度仪标准密度玻璃小球、密度计、测高仪、梯度管等。6.3.2试剂
二甲苯、四氯化碳等。
6.3.3试验方法
执行F2/T01057.7-2007的规定。6.3.4鉴别
菠薯纤维密度为1.54g/cm；香蕉纤维密度为1.36g/cm，莲纤维密度为1.18g/cm；椰壳纤维密度为1.15g/cm，桑皮纤维密度为1.42g/cm2。参见附录（。对植物纤维而旁，山于植物产地、品种、生产环境不同，纤维密度可能有差异。6.4纤维旋转方向试验法
6.4.1试验仪器及工具
卤素干燥仪,镊子等。
6.4.2试验方法
将一根单纤维浸人水中，使纤维允分润湿，在无风干燥环境下，用镊子钳住纤维的一端，使另一端垂直向下并靠近热源，使水分快速挥发，观察纤维在干燥过程中的旋转方向。3
-TiKAONiKAca
SN/T3780-—2014
6.4.3鉴别
波萝纤维呈顺时针旋转方间；香蕉纤维呈逆时针旋转方向；连纤维呈逆时针旋转方向：椰壳纤维呈逆时针旋转方向：皮纤维呈顺时针旋转方向。参见附录D。对植物纤维而言，由于植物产地、品种、生产环境不同，纤维旋转方向可能有差异。6.5着色试验法
6.5.1试验仪器及工具
电热恒温振荡器、量简、烧杯、玻璃棒、调温电炉、电子天平（精度为0.0001g）。6.5.2试剂配制
氯化锌+碘染色剂由下列两种溶液配制而成：饱和氯化锌溶液的配制：将氯化锌加入到约10mL温水中，直到剩余溶质不再溶解，让其冷却至室温，并观察有氯化锌结晶出现，将溶液贮存于棕色试剂瓶中备用。碘溶液的配置：称取2.1g碘化钾和01g碘.用移液管缓慢加人5mL水，边加边搅拌，使其混合均匀。如果碘有残留未被完全溶解，可能是水加入的速度太快，溶液应该废弃。吸取15mL饱和氯化锌溶液和1L水和所配置碘溶液混合静置6h以上，使所有沉淀物都沉降下去，缓慢倒出清液到棕色滴瓶中，并加人小片于黑赔处存放次新液，并在使用前用已知纤维检查6.5.3试验方法
不用时放在暗处，每两个月制备一取散纤维试样0.5g，用水充分漫透，取出沥干或用滤纸吸干，然后放人50mL的三角烧瓶中，按20：1的浴比加人氯化锌十碘着色剂，常温振荡3min，然后充分水洗，取出沥干或用滤纸吸干，观察并记录试样的颜色。
6.5.4鉴别
菠萝纤维皇深棕色：香蕉纤维呈金黄色：莲纤维皇深棕色：椰壳纤维呈深棕色：桑皮纤维呈深棕色参见附录E。
对植物纤维而言，由于植物产地、品种生产环境不同，纤维着色性能可能有差异。6.6热分解试验法
6.6.1试验仪器
热重分析仪：温度范围为50℃~800℃。6.6.2试验方法
将纤维剪成2mm的长度，称取纤维样品量5mg左右，放入标准铝锅中，热重分析仪升温速率可选20℃/min，Nz流量可选20mL/min6.6.3鉴别
菠萝纤维最大失重速率温度为351℃，香蕉纤维为366℃，莲纤维为335℃，椰壳纤维为372℃，皮纤维为362℃。参见附录F。
对植物纤维而言：由于植物产地不同.仪器及试验参数不同，纤维分解温度有差兄。4
-TiKAoNiKAca
系统鉴别
五种植物纤维的系统鉴别方法见附录G。试验报告
试验报告应包括下列内容：
使用的标准方法；
试验样品的详细描述，
试验结果；
试验日期及试验人员、复核人员：试验中出现的异常情况；
与规定程序的偏离。
SN/T3780—2014
-rKAoNiKAca
SN/T3780-—2014
纤维种类
菠萝纤维
香蕉纤维
莲纤维
附录A
（资料性附录）
五种植物纤维纵面和横截面形态特征表A.1五种植物纤维纵向和横截面形态特征纤维纵面
有缝隙和孔洞·横节有枝节，无天然扭由有横节，部分横节稍有起，与毛纤维的鳞片特征类似
表面比较光滑，有细微横纹
纤维横截面
不规则圆形，单纤维无明显中腔人多纤维旱腰园形，有中整：部分纤维没有明最中腔，坚实心腰圆形
呈圆形或近似圆形
-rrKAoNirkAca
纤维种类
椰壳纤维
桑皮纤维
表A.1（续）
纤维纵面
纵向平直，比较粗糙，表面有突出纵向为细长管状形，表面有横节、条纹SN/T3780-2014
纤维横截面
呈不规则圆形或多边形
有中腔，呈扁平的三角形、椭圆形或多边形注，对植物纤维而言，由于植物产地、品种、生产环境不同，纤维形态可能有差异。SN/T3780—2014
纤维种类
菠萝纤维
香蕉纤维
莲纤维
椰壳纤维
桑皮纤维
附录B
（资料性附录）
五种植物纤维单纤维细度指标
表B.1五种植物纤维单纤维细度指标注1：其他纤维素纤维单纤维细度：棉114μm。
m17m，
单纤维细度
100~-250
麻22μm~-31μm，亚麻14μm~21μm，竹原纤维6μm~注2：对植物纤维而吉，由于植物产地、品种、生产环境不同，纤维单红维细用可能有差异。S
附录C
（资料性附录）
五种植物纤维密度指标
五种植物纤维密度指标[（25土0.5)℃]表C.1
纤维种类
菠萝纤维
香蕉纤维
莲纤维
椰壳纤维
桑皮纤维
注1：其他纤维素纤维密度：棉1.54g/em：量麻151
注2：对植物纤维面言，由于植物产地、品种、生产环境密度
SN/T3780—2014
em，亚麻1.5g/cm2，竹原纤维1.38g/cm。纤维密度可能有差异。
SN/T 3780-2014
纤维种类
旋转特性
菠薯纤维
喔时针
附录D
(资料性附录）
五种植物纤维施转方向表
五种植物纤维旋转方向表
香蕉纤维
避时针
莲纤维
逆时针
注1：具呈逆时针方向旋转的纤维束纤维还有棉、业麻、苎麻。具有旱顺时针方向旋转的纤维素纤继还有竹原纤维。椰壳纤维
逆时针
注2：对粒物纤维而，由于植物产地、品种、生产环境不同，纤维旋转方向可能有差异10
桑皮虾维
顺时针
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
