HG/T 20206-2017.Code for construction and acceptance of chemical machine installation engineering(Medium and miniature sized piston compressor).
1总则
1.0.1为提高中小型活塞式压缩机组的安装水平，加强对中小型活塞式压缩机组安装过程的质量控制,保证安装工程质量,制定HG/T 20206。
1.0.2HG/T 20206适用于化工、石油化工行业中小型活塞式压缩机组现场组装或整体安装的施工及验收。
1.0.3中小型活塞式压缩机组安装工程施工及验收的通用技术要求,应符合现行行业标准HG20203《化工机器安装工程施工及验收通用规范》的有关规定。
1.0.4本规范与机组随机技术文件的要求不一致时,应按机组随机技术文件的要求执行。
1.0.5中小型活塞式压缩机组安装工程的施工及验收除应符合本规范外,尚应符合国家现行有关标准的规定。
2术语
2.0.1活塞式压缩机 piston compressor
通过活塞或柱塞作往复直线运动时与气缸构成的工作容积周期性改变,达到提高气体压力目的并输送气体的机器。
2.0.2列 throw
压缩机汽缸中心线的标志,列数即汽缸中心线数。
2.0.3级 stage
被压缩气体压缩到预定压力升压次数的标志。
2.0.4卧式压缩机 horizontal compressor
气缸中心线均在同一水平面内的压缩机。
2.0.5立式压缩机 vertical compressor
气缸中心线均在同一垂直面的压缩机。
2.0.6无油润滑压缩机 oil free compressor
气缸与往复运动件的摩擦面之间不用润滑油的压缩机。
2.0.7试运行 test run
工艺设备、机器或整个工艺系统在安装完成后的试验运行。

备案号：J2368—2017

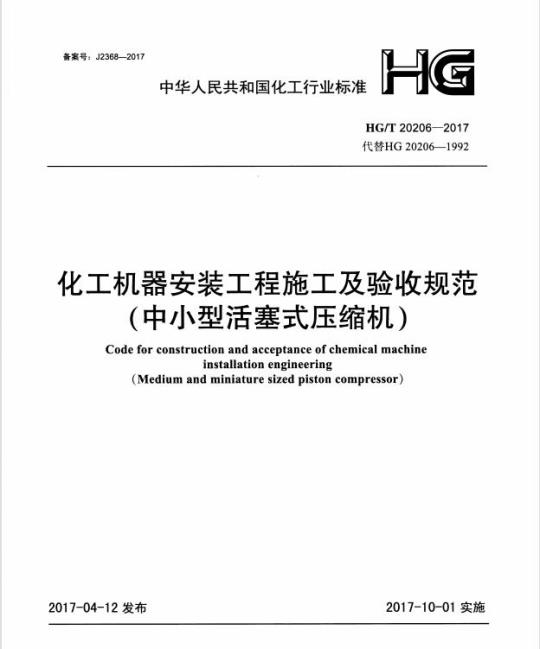

中华人民共和国化工行业标准
HG/T 20206—2017
代替HG202061992
化工机器安装工程施工及验收规范（中小型活塞式压缩机）
Code for construction and acceptance of chemical machineinstallationengineering
(Medium and miniature sized piston compressor)2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部发布
中华人民共和国化工行业标准
化工机器安装工程施工及验收规范(中小型活塞式压缩机）
Code for construction and acceptance of chemical machineinstallation engineering
(Medium and miniature sized piston compressor)HG/T20206—2017
主编单位：中国化学工程集团公司中国化学工程第十四建设有限公司全国化工施工标准化管理中心站批准部门：中华人民共和国工业和信息化部实施日期：2017年10月1日
中华人民共和国工业和信息化部公告
2017年第14号
工业和信息化部批准《铝型材辊式矫正机》等652项行业标准（标准编号、名称、主要内容及实施日期见附件），其中机械行业标准249项、航空行业标准14项、船舶行业标准29项，制药装备行业标准8项、汽车行业标准22项、化工行业标准14项、治金行业标准30项、建材行业标准50项、石化行业标准24项、纺织行业标准46项、轻工行业标准69项、包装行业标准10项、电子行业标准16项、通信行业标准71项，批准《车用超级电容器》等2项行业标准修改单，现予公布。行业标准修改单自发布之日起实施。附件：6项化工行业工程建设标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一七年四月十二日
附件：
6项化工行业工程建设标准编号、标准名称和实施日期标准编号
HG/T 20660
HG/T 20206-2017
HG/T 20205—2017
HIG/T 20201—2017
IIG/T 20212—2017
1IG/T 20229—2017
标准名称
压力容器中化学介质毒性危害和爆炸危险程度分类标准
化工机器安装工程施工.及验收规范（中小型活塞式压缩机）
化工机器安装工程施T.及验收规范（离心式压缩机）
化丁下程建设起重规范
金属焊接结构漩式气柜施T及验
收规范
化工设备、管道防腐蚀工程施工及验收规范
被代替标准编号
IIG 20660—2000
IIGJ 206—1992
HGJ 205—1992
HG 20201- 2000)
HGJ 212 1983
HGJ229--1991
实施日期
12017-10-01
2017-10-01
2017-10-01
2017-10-01
2017-10-01
2017-10-01
TTKAoNKAca
本规范根据丁业和信息化部（工信厅科[2009]104号文）和中国石油和化学工业联合会（中石化联质发[2009136号文)的要求，由中国石油和化工勘察设计协会委托全国化工施上标准化管理中心站组织修订。
本规范自实施之日起代替HGJ2061992《化工机器安装工程施工及验收规范（中小型活塞式压缩机)》。
规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标推，并在广泛征求意见的基础上，修订了本规范。本规范主要技术内容包括：总则、术语，施工准备、现场组装的压缩机安装、整体压缩机的安装、附属设备与管道安装、机组试运行、交工文件等，本规范与HG2061992相比，主要变化如下：1.增加了第2章“术语”、第6章“附属设备与管道安装”、附录A“中体的找正”等内容；2.刷除了原标准附录A“压缩机组的无垫铁安装”、附录B地脚螺栓的拧紧力矩及轴向拉力参考数值”、附录E\碳钢及低合金钢管酸洗、钝化液推荐配方”；3．对其他章节名称和内容进行了调整、修改和补充。本规范出中国石油和化学工业联合会提出并归口。本规范的技术内容中中国化学工程第非四建设有限公司负责解释。本规范在执行过程中如有意见和建议，请与中国化学工程第十四建设有限公司联系（联系地址：汇苏省南京市六合区大厂新华路148号，邮编：210044，电话：025一58380722)以供今后修订时参考。本规范主编单位、主要起草人和主要审查人：主编单位：中国化学1程集团公司中国化学工程第丨四建设有限公司全国化.I施\T标准化管理中心站主要起草人：胡秋英崔定龙乔新泉舒桂发刘　伟　李义成张学纯李建勋孙国恩
主要审查人：黄俊斌王瑞军谷瑞琢杨春华张西民杨胜王赤诚
李丽红，李青文
-TTKAONKAca
施工雅备
3.1技术准备
3.2机组、材料的开箱检验及保管3. 3机组运输和吊装
3.4施工现场应具备的条
3.5设备基础验收及处理www.bzxz.net
现场组装的压缩机安装
4.1 机身的安装
4.2主轴瓦的安装
4.3上轴的安装
4.4中体的安装
气缸的安装
4. 6 机组二次灌浆
4.7十字头和连杆的安装
4.8刮油器和填料丽的安装
4.9活塞组件的装
吸气阀、排气阀的安装
电动机的安装
气缸和填料函注油系统的安装
4.13循环油系统的安装
整体压缩机的安装
附属设备与管道安装
机组试运行
7.1 试运行的条件
7.2循环油系统的试运行
7.3冷却水系统的试运行
7.4气征和填料函注油系统的试运行7.5 压缩机的无负荷试运行
7.6压缩机附属设备和管道系统的空气吹扫7.7压缩机的负荷试运行
8交工文件
附录A
中体的找正，
（3）
（4）
（4）
（20）
TTKAoNKAca
附录钢丝直径与重锤质量的关系附录线架间长度与钢丝白重挠度的关系木规范历词说明
引用标准名录…
附·条文说明…
-TTKAONKAca
Gencral provisions
Construction prcparation
3.1 Technical preparation
Contents
3. 2 Unpacking inspection and keeping for set, material ...3. 3 Transporting and hoisting for sct3. 4 Requiring cornditions of ronstrucuion site 3. 5 Aeceptance and irealtnenl for equipment foundation4Site assembly compressor installation4.1 Frame mounting
4.2Main bcaring bush mounting1. 3 Main shaft (crank shaft) mounting4. 4 Middle body mounting -
4. 5 Cylinder mounting
4.6Secondarygrouting of sci
4.7Mounting for crossheadandconnection rod4. 8 Mounting for oil wipcr and parking box4, 9 Installatiun uf piston assembly4. 10 Installation for suction valve and discharge valve4. 11 installation of motor.4. 12 lnstelletion for oil sysicm of cylinder and packing hoxA. l3 Mounting ol circulating oil syslern5 Integral comprcssorinstallation6 Auxiliary equipments and piping installationTest run of set
7.1 Conditions of test run
7. 2Test run of circulating oil system7. 3 Iest run ol cooling water system7. 4 Tcst run lor oiling system of cylinder and packing hox7.5 Na load test run af compressor7. f Air purge far auxiliary equipments and piping system of cotuprcsso7. 7 On load test run of compressor8 Handover technical documentsAppendix AAligning fot niddle body1
（3）
（3）
（4）
（4）
（6）
（9）
（10)
（21)
：(26)
-TTKAoNKAca
Appendix BRelation for wire diameter and gravity hammer qualityAppendix C Rclation for length between wire support frames and flexibility ofwire dead weight
Explanation of wording in this codeNormative standards ....
Addition:Explanation of provisionsEErEE.
·(41)
1总则
1.0.1为提高中小型活塞式压缩机组的安装水平，加强对中小型活塞式压缩机组安装过程的质量控制，保证安装工程质量，制楚本规范。1.0.2本规范适用丁化工、石汕化工行业中小型活塞式压缩机组现场组装或整体安装的施工及验收。
1.0.3中小型活塞式压缩机组安装工程施工及验收的通用技术要求，应符合现行行业标准HG20203《化工机器安装工程施工及验收通用规范》的有关规定1.0.4本规范与机组随机技术文件的要求不一致时，应按机组随机技术文件的要求执行。1.0.5中小型活塞式压缩机组安装工程的施工及验收除应符合本规范外，尚应符介国家现行有关标推的规定。
2术语
2.0.1活塞式压缩机pistoncompressor通过活塞或柱塞作往复直线运动时与气缸构成的：1.作容积周期性改变，达到提高气体压力目的并输送气体的机器。
2.0.2 列 throw
乐缩机汽缸中心线的标志，列数即汽缸中心线数。2.0.3级stagc
被压缩气体压缩到预定压力升压次数的标志2.0.4卧式压缩机horizontal compressor气缸中心线均在同一水平面内的斥缩机。2.0.5立式压缩机 verical compressor气缸中心线均在同一垂直面的压缩机。2.0.6无池润滑压缩机cilfrcecompressor气缸与往复运动件的摩擦而之间不用润滑油的压缩机。2.0.7 诚运行 test run
工艺设备、机器或整个工艺系统在安装完成后的试验运行。2.0.8无负荷运行unloact teslrun机组在安装完成后在无负荷条件下的试验运行。2.o.9负荷试运行onlaad testrun工艺设备、机器或整个工艺系统在负载条件下的试验运行。 2
3施丁准备
3.1技术准备
3.1.1机组安装前应具备下列技术文件：1机组出厂个格证书。
2质量检验证书应包括下列内容：1）随机管材、阀门、管件和紧固件的产品质量证明书；2）压力容器产品质量证明书和制造监检证书；3）气缸夹套及填料函水压试验记录；4）压缩机山厂前预组装及试运转记录3机组的装配图、工艺流程图、渐属设备安装图、易损件加工阁和产品使用说明·书。机组装箱清单。
5机组艺设备施工图。
施工方案。
3.1.2机组安装前应对施工人员进行技术和安全交底。3.2机组、材料的开箱检验及保管3.2.1机组、材料的开箱检验应在建设单位或总承包单位、监理单位、安装单位和制造厂家其同参加的情况下，并应符合下列规定：1应按图纸、技术资料和装箱清单对机器进行外观检查，并应核对机器及零部件、树件的名称、型号、规格和数。
2应确认需做进步质量检验的零部件，并应另行缩制检验方案3机器的备品、备件和专用工其应清点造册。4参加验收的各方代表应在验收记录上签字。3.2.2机器经联合验收后，当暂不安装时，匝接下列规定进行保管维护：1存放机器和随机附件的仓库或！房应下爆燥、通风和防潮。2放置在室外的机器应符合下列规定：1）机器应势高，放置应整齐；
2）宜采取临时防护措施；
3）机器及附件的所有散口部位均应采用育板封闭。3应定期对机器进行检查维护。
4整机或散装到货的机器应包装完好。5机器存放现场应备有消防器材。3.
