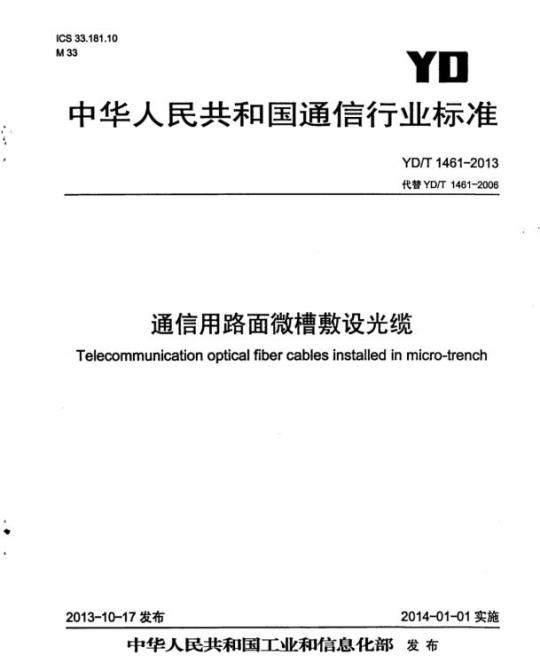

ICS33.181.10
中华人民共和国通信行业标准
YD/T1461-2013
代替YD/T1461-2006
通信用路面微槽敷设光缆
Telecommunication optical fiber cables installed in micro-trench2013-10-17发布
2014-01-01实施
中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件
3术语和定义·
4产品分类
5要求
6试验方法…·
7检验规则…
8标志..
9包装、运输和储存
附录A（资料性附录）路面微槽敷设光缆安装技术要求，YD/T1461-2013
本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1461-2006《通信用路面微槽敷设光缆》。本标准与YD/T1461-2006相比较，主要的技术变化如下：增加了术语和定义（见3）
修改了光缆分类代号（见4.1和4.2,2006版3.2和3.4.3）修改了光缆结构图（见5.1.1,2006版4.1.1）YD/T1461-2013
修改了2006版中4.1.2中缆芯内容，直接引用YD/T769相关内容中第4.1.2、4.1.3、4.1.4、4.1.5.2、4.1.5.7的规定（见5.1.2,2006版4.1.2）-增加了单模光纤中对B6a类的要求（见5.3.1.1）删除了2006版表3中最大施工力值的描述（见表2,2006版表3）增加了表2中路面有无压力填补时的描述（见表2）增加了环保性能要求（见5.3.4.10）修改了标志描述在标准中的位置（见8.2006版4.3）删除了防蚁性能的要求和防蚁性能试验（2006版4.2.5.6和5.6.4）-增加了对多模光纤附加衰减的检测波长（见表3,2006版表4）-增加了总则中多模光纤的验收要求（见6.5.1,2006版5.5.1）一修改了拉伸测试条件和验收条件对光纤应变的要求，按应用的不同作适当调整，以保持与YD/T769和YD/T901系列标准协调一致（见6.5.2,2006版5.5.2）增加了松套管弯折试验（见6.5.8）修改2006版中7.1无铠装光缆为塑料松套管光缆，销装光缆为金属松套管光缆（见9.1.1,2006版7.1）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：成都康宁光缆有限公司、成都泰瑞通信设备检测有限公司、大唐电信科技产业集团、武汉邮电科学研究院、长飞光纤光缆有限公司、江苏亨通光电股份有限公司、北京康宁光缆有限公司、中国联合网络通信集团有限公司、江苏中天科技股份有限公司、江苏永鼎股份有限公司、四川汇源光通信股份有限公司。
本标准主要起草人：马峻、魏成东、杨世信、宋志佗、王则民、刘骋、顾利国、郑传斌、徐克航、陈晓红、熊壮、赵秋香、李新建。本标准于2006年首次发布，本次为第一次修订。H
1范围
通信用路面微槽敷设光缆
YD/T1461-2013
本标准规定了通信用路面微槽敷设光缆（以下简称光缆）的产品分类、要求、试验方法、检验规则、标志、包装、运输、储存。
本标准适用于敷设在现有水泥或沥青路面微槽中的光缆。2规范性引用文件
下列标准对于本标准的应用是必不可少的。凡是注日期的引用标准，仅所注日期的版本适用于本标准。凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。GB/T2951.11-2008
GB/T3280-2007
GB/T3952-2008
GB/T7424.2-2008
电缆和光缆绝缘和护套材料通用试验方法第1部分：通用试验方法厚度和外形尺寸测量机械性能试验（IEC60811-1-1:2001,IDT）不锈钢冷轧钢板和钢带
电工用铜线坏
光缆总规范第2部分：光缆基本试验方法（IEC60794-1-2:2003,MOD）GB/T9771（所有部分）通信用单模光纤GB/T12357.1-2004
通信用多模光纤第1部分：A1类多模光纤（IEC60793-2-10;2002,MOD）GB/T15972（所有部分）光纤试验方法规范（IEC60793-1:2001,MOD）GB/T17650.2-1998
GB/T17651.2-1998
GB/T18380.12-2008
YD/T629（所有部分）
YD/T769-2010
YD/T837（所有部分）
YD/T901-2009
YD/T908-2011
YD/T1954
JB/T8137（所有部分）
SJ/T11363-2006
SJ/T11365-2006
3术语和定义
取自电缆或光缆的材料燃烧时释出气体的试验方法（IEC60754-2:1991,IDT）电缆或光缆在特定条件下燃烧的烟密度测定（IEC61034:1997,IDT）电线电缆燃烧试验方法（IEC60332-1-2：2004,IDT）光纤传输衰减变化的监测方法
中心管式通信用室外光缆
铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法层绞式通信用室外光缆
光缆型号命名方法
接入网用弯曲损耗不敏感单模光纤特性电线电缆交货盘
电子信息产品中有毒有害物质的限量要求电子信息产品中有毒有害物质的检测方法下列术语和定义适用于本文件。3.1
TelecommunicationMicro-Trench通信用路面微槽
YD/T1461-2013
现有水泥或沥青道路路面开槽宽度不大于20mm、槽道内最上层光缆距路面深度不小于80mm、槽道的总深度不大于路面层厚度2/3的微型槽道。4产品分类
4.1总则
光缆的型式、规格和编制型号按YD/T908-2011的规定分类和划分。其分类代号为：GYL一通信用室外路面微槽敷设光缆。4.2型式
常用光缆结构型式及其名称：
GYLMXTY一金属加强构件、中心金属管填充式、聚乙烯护套通信用室外路槽光缆GYLXTW-金属加强构件、中心塑料管填充式、夹带钢丝的钢一聚乙烯护套通信用室外路槽光缆GYLTS-金属加强构件、层绞式塑料松套填充式、钢-聚乙烯粘结护套通信用室外路槽光缆4.3规格
4.3.1光缆中的光纤应是符合GB/T9771规定的B1.1类（即非色散位移单模光纤）、B1.3类（即波长段扩展的非色散位移单模光纤）、B4类（即非零色散位移单模光纤）、B5类（即宽波长段光传输用非零色散单模光纤）、B6a类（接入网用弯曲损耗不敏感单模光纤）或用户要求的其他适用类别的单模光纤。必要时，光纤种类可细分为YD/T901-2009附录A.1中表述的光纤子类。光缆中的多模光纤应是符合GB/T12357.1规定的A1a和A1b类光纤。4.3.2光缆中的光纤数宜为4、6、8、10、12、14、16、18、20、24、30、36、48、60、72、84、96、108、120、132或144芯，也可以是用户要求的其他芯数。4.4产品型号和标记
4.4.1型号
光缆型号由光缆的型式和规格的代号组成。4.4.2标记
光缆产品标记由光缆的型号和本标准编号组成。示例：金属加强构件、中心金属管填充式、聚乙烯护套通信用路槽光缆，包含48根B1.3类二氧化硅系单模光纤，则光缆产品标记应表示为：GYLMXTY48B1.3YD/T1461-201X。5要求
5.1光缆结构
5.1.1概述
光缆由塑料松套管或金属中心松套管、加强构件和护层构成，护层又包括护套和可能有的外护层。典型结构如图1～图3所示。能满足本标准规定的其他光缆结构也可采用。光缆结构应是全截面阻水结构。即水在缆芯和护层中都不应纵向渗流。2
5.1.2缆芯
5.1.2.1概述
1一光纤：2一充复合物：3一金属管：4一聚乙烯护套图1GYLMXTY光缆结构示意图
YD/T1461-2013
1一光纤：2一填充复合物；3一金属加强构件：4一塑料松套管；5一夹带钢丝的锅一聚乙烯粘结护套图2GYLXTW光缆结构
1一光纤：2一填充复合物：3一塑料松套管：4一金属加强构件5一可能有的填充绳：6-可能有的阻水层：7一钢塑复合带：8一聚乙烯护套图3GYLTS光缆结构示意图
光缆缆芯结构分为塑料松套管缆芯和金属松套管缆芯，塑料松套管缆芯分为层绞式、中心管式两种，金属松套管缆芯为中心管式。
5.1.2.2塑料松套管缆芯
层绞式结构应符合YD/T901-2009中4.1.2的规定。中心管式结构应符合YD/T769-2010中4.1.2、4.1.3和4.1.4的规定。
5.1.2.3金属松套管缆芯
金属松套管缆芯是包括光纤和填充复合物的金属松套管。其应符合YD/T769-2010中4.1.2.3.2、4.1.2.3.3、4.1.2.3.4、4.1.2.3.5的规定。金属松套管材料可用铜、不锈钢或其他合适的材料，铜、不锈钢材料性能应符合GB/T3952-2008和GB/T3280-2007的规定。
5.1.3护套
5.1.3.1塑料松套管缆芯护套
层绞式结构应符合YD/T901-2009中4.1.3的要求。中心管式结构应符合YD/T769-2010中4.1.5.2的要求。3
YD/T1461-2013
5.1.3.2金属松套管缆芯护套
聚乙烯护套结构应符合YD/T769-2010中4.1.5.5的要求。5.1.3.3防蚁外被层
防蚁外被层光缆应符合YD/T901-2009中4.1.4.6的要求。5.1.4阻燃光缆结构
阻燃光缆结构应符合YD/T901-2009中4.1.5的要求。5.2交货长度
光缆的标准制造长度标称值应为2000m或3000m，不允许出现负偏差。光缆交货长度应是标准制造长度。经用户同意，可以任意长度交货。5.3性能要求
5.3.1光纤性能
5.3.1.1光缆中的单模光纤特性
光纤尺寸参数、模场直径、截止波长、衰减系数、色散、衰减不均勾性和波长附加衰减应符合相关标准的规定，其中B1.1、B1.3和B4类应分别符合GB/T9771.1、GB/T9771.3和GB/T9771.5的相关规定，B6a类应符合YD/T1954的相关规定。5.3.1.2光缆中的多模光纤特性
光纤尺寸参数和传输特性应符合GB/T12357.1-2004的规定。5.3.2护层性能
5.3.2.1挡潮层的铝塑复合带、钢塑复合带和可能有的金属铛装层应在光缆纵向分别保持电气导通。5.3.2.2粘结护套的金属带与聚乙烯套之间和搭接重叠处金属带之间的剥离强度都应不小于1.4N/mm，但金属带下面采用填充或涂覆复合物阻水时，金属带搭接处金属带之间的剥离强度不作数值要求。5.3.2.3聚乙烯套的机械物理特性应符合表1规定。表1护套的机械物理性能
抗拉强度热老化处理前（最小值）热老化前后变化率|TS丨（最大值）热老化处理温度
热老化处理时间
断裂伸率热老化处理前（最小值）热老化处理后（最小值）
热老化前后变化率EB丨（最大值）热老化处理温度
热老化处理时间
热收缩率（最大值）
热处理温度
热处理时间
耐环境应力开裂（50℃，96h）
100±2
100±2
24×10
100±2
24×10
115±2
失效数/试样数：0/10
注1：LLDPE、MDPE、HDPE和ZRPO分别为线性低密度、中密度、高密度聚乙烯和阻燃聚烯烃的简称。注2：TS为抗拉强度的简称：EB为断裂伸率的简称4
5.3.3光缆的机械性能
5.3.3.1总则
YD/T1461-2013
光缆的机械性能应包括光缆的拉伸、压扁、冲击、反复弯曲、扭转等项目，并应通过6.5规定的试验方法和试验条件来检验。
5.3.3.2光缆的主要机械性能
应符合表2的要求。
表2光缆的主要机械性能
机械性能
反复弯曲
路面无压力填补时要求
短期允许拉伸力
（最小值）（N）
短期允许压扁力
（最小值）（N/100mm）
长期允许拉伸力
（最小值）（N）下载标准就来标准下载网
长期允许压扁力
（最小值）N/100mm）
冲锤重量为450g，冲锤落高1m，对间隔0.5m的5个点进行冲击，每点5次
路面有压力填补时要求
短期允许拉伸力
（最小值）（N）
短期允许压扁力
（最小值）N/100mm）
长期允许拉伸力
（最小值）（N）
长期允许压扁力
（最小值）N/100mm）
冲锤重量为750g.冲锤落高1m，对间隔0.5m的5个点进行冲击，每点5次
负载为150N,弯曲次数为30次
轴向张力为150N，受扭长度1m，光缆扭转角度为±90°，扭转次数10次注：无压力填补和有压力填补的施工要求参见附录A中第A.3的要求5.3.3.3弯曲半径
光缆允许的最小弯曲半径用光缆外径D的倍数表示，光缆长期使用中允许的静态最小弯曲半径为10D,短期使用中允许的动态最小弯曲半径为20D。5.3.4光缆的环境性能
5.3.4.1概述
光缆的环境性能应包括衰减温度特性、滴流性能、护套完整性、渗水性能、阻燃性、低温下弯曲性能和低温下冲击性能等项目，并应通过6.6规定的试验方法和试验条件来检验。5.3.4.2适用温度范围及其衰减温度特性光缆的适用温度范围分3个级别，其代号分别为A、B、C。其中光缆温度附加衰减对于各类型光纤有3个级别，见表3。
表3光缆温度特性
分级代号
适用温度范围（℃）
低限TA
高限TB
光纤充许光纤附加衰减（dB/km）0级（特级）
单模光纤≤0.05
多模光纤≤0.20
注1：光缆温度附加衰减为适用温度下相对于20℃下的光纤衰减差。注2：多模光纤附加衰减测试波长为1300mm5.3.4.3滴流性能
单模光纤≤0.10
多模光纤≤0.30
在温度为70℃的环境下24h，光缆应无填充复合物和涂覆复合物等滴出。5.3.4.4聚乙烯套完整性
单模光纤≤0.15
多模光纤≤0.50
YD/T1461-2013
5.3.4.4.1聚乙烯套应连续完整，在其下面有金属层时，应采用电气方法进行聚乙烯套的完整性试验。5.3.4.4.2用电火花试验检验其完整性时，在表4规定的试验电压下聚乙烯套应不击穿。表4聚乙烯套电火花试验电压
电压类型
试验电压（最小值）
注1：t为案乙烯套的标称厚度，单位为mm。注2：交流试验电压系有效值
直流（kv）
9t，最高25
交流（kv）
6f，最高15
5.3.4.4.3用浸水试验检验其完整性时，光缆在浸水24h后聚乙烯外套的电性能应符合：a）在直流电压500V下对水绝缘应不小于2000MQ-km；b）耐电压水平应不低于在直流电压15kV下2min不击穿。5.3.4.5渗水性能
采用1m水头加在3m长光缆截面上24h应无水渗出。5.3.4.6阻燃光缆的燃烧性能
阻燃光缆的燃烧性能应符合：
a）阻燃性：应通过单根垂直燃烧试验；b）烟密度：燃烧烟雾不应使透光率小于50%：c）当用于进局或隧道时，还应满足腐蚀性要求：燃烧产生气体的PH值应不小于4.3，电导率应不大于10us/mm
5.3.4.7低温下弯曲性能
光缆应具有在-20℃低温下承受弯曲半径为15倍缆径的U形弯曲能力。5.3.4.8低温下冲击性能
光缆应具有在一20℃低温下耐冲击的能力。5.3.4.9环保性能
光缆组成材料应根据SJ/T11363-2006中的规定进行分类。当用户有要求时，光缆用均一材料（EIP-A类）中禁用的有毒有害物质限量应符合表5的规定，其他分类材料中禁用物质的限量应符合SJ/T11363-2006的相关规定。
表5光缆材料中禁用物质的含量限值种类
重金属
有机溴化物
注：ppm为百万分之一
6试验方法
6.1总则
铅及其化合
鍋及其化合
汞及其化合
6价铬的化合
多溴联苯（PBB）
多溴二苯醚（PBDE）
光缆的各项性能应按表6规定的试验方法进行验证。6
含量限值（ppm）
≤800
≤100
≤800
≤800
