YD/T 2489-2013
基本信息
标准号： YD/T 2489-2013
中文名称：可重构的光分插复用(ROADM)设备测试方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：15409454
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2489-2013.Test methods for reconfigurable optical add drop multiplexing(ROADM) equipment.
1范围
YD/T 2489规定了可重构的光分插复用(ROADM)设备的测试方法,主要包括ROADM设备的系统参考点定义、单机功能测试、单机性能测试、主光通道测试、光波长转换器测试、监控通路测试、设备和网络保护功能测试、系统性能测试、网元管理系统功能验证、控制平面功能测试、APR功能验证等内容。
YD/T 2489适用于应用在WDM或OTN系统中的ROADM设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 16814-2008同步数字体 系(SDH)光缆线路系统测试方法自动交换光网络(ASON) 测试方法第1部分:基于SDH的ASON
YD/T 1159-2001光波分复用(WDM)系统测试方法
YD/T 1205-2010城域光传送网波分复用(WDM)环网技术要求
YD/T 1259-2003波分复用系统(WDM)光安全进程技术要求
YD/T 1383-2005波分复用(WDM)网元管理系统技术要求
YD/T 2003-2009可重构的光分插复用(ROADM)设备技术要求
YD/T 2147-2010 NX40Gbit/s光波分复用(WDM)系统测试方法
YD/T 2148-2010光传送网(OTN)测试方法
ITU-T G825-2000基于同步数字体系(SDH)的数字网内的抖动和漂移控制(Tbe control ofjitter andwander within digital networks which are based on the synchronous digital hierarcby (SDH))
1范围
YD/T 2489规定了可重构的光分插复用(ROADM)设备的测试方法,主要包括ROADM设备的系统参考点定义、单机功能测试、单机性能测试、主光通道测试、光波长转换器测试、监控通路测试、设备和网络保护功能测试、系统性能测试、网元管理系统功能验证、控制平面功能测试、APR功能验证等内容。
YD/T 2489适用于应用在WDM或OTN系统中的ROADM设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 16814-2008同步数字体 系(SDH)光缆线路系统测试方法自动交换光网络(ASON) 测试方法第1部分:基于SDH的ASON
YD/T 1159-2001光波分复用(WDM)系统测试方法
YD/T 1205-2010城域光传送网波分复用(WDM)环网技术要求
YD/T 1259-2003波分复用系统(WDM)光安全进程技术要求
YD/T 1383-2005波分复用(WDM)网元管理系统技术要求
YD/T 2003-2009可重构的光分插复用(ROADM)设备技术要求
YD/T 2147-2010 NX40Gbit/s光波分复用(WDM)系统测试方法
YD/T 2148-2010光传送网(OTN)测试方法
ITU-T G825-2000基于同步数字体系(SDH)的数字网内的抖动和漂移控制(Tbe control ofjitter andwander within digital networks which are based on the synchronous digital hierarcby (SDH))
标准图片预览
标准内容

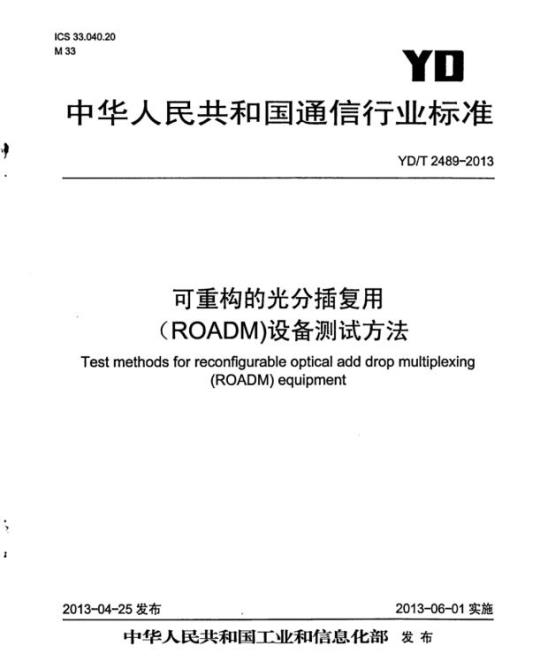

ICS33.040.20
中华人民共和国通信行业标准
YD/T2489-2013
可重构的光分插复用
（ROADM)设备测试方法
Test methods for reconfigurable optical add drop multiplexing(ROADM)equipment
2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件
3缩略语·
4系统参考点
4.1两方向ROADM设备的系统参考点..4.2多方向ROADM设备的系统参考点..5ROADM设备的单机功能测试
5.1方向数
5.2上下波数量
5.3波长可重构能力
5.4波长调谐能力（可选）
5.5波长不相关性（可选）·
6ROADM设备的单机性能测试-
6.1ROADM器件的主要性能参数
6.2线路入口至本地下波的性能参数·6.3本地上波至线路出口的性能参数6.4线路入口至线路出口的性能参数·7ROADM设备的主光通道测试..
7.1MPI-SM/SM点接口参数
7.2MPI-SM~MPI-RM之间参数.
7.3MPI-RMRM点接口参数..
8光波长转换器测试·
8.1OTU的接口参数
8.2OTU的开销及维护信号
8.3客户信号的映射……
8.4ODUk复用功能.
9监控通路测试
9.1光监控通路(OSC)
9.2电监控通路（ESC）
10ROADM设备和网络保护功能·
11ROADM系统性能测试·
11.1误码/丢包率性能·
YD/T2489-2013
YD/T2489-2013
以太网业务性能
纠错前误码率
11.4系统抖动
12ROADM设备的网元管理系统功能验证：ROADM网管的基本功能
12.2网管的功率自动管理功能
波长管理功能
12.4波长踪迹监控功能（可选）13ROADM设备的控制平面功能测试（可选）14ROADM设备的APR功能验证
本标准按照GB/T1.1-2009给出的规则起草。YD/T2489-2013
本标准在参考YD/T1159-2001《光波分复用（WDM）系统测试方法》、YD/T2148-2010《光传送网（OTN）测试方法》和YD/T2147-2010《NX40Gbit/s光波分复用（WDM）系统测试方法》的基础上，结合我国具体情况制定。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、江苏富士通通信技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司。本标准主要起草人：李芳、赵文玉、徐云斌、陈亘、李时星、颜颖璐、武成宾、程绪明。1范围
可重构的光分插复用（ROADM)设备测试方法YD/T2489-2013
本标准规定了可重构的光分插复用（ROADM）设备的测试方法，主要包括ROADM设备的系统参考点定义、单机功能测试、单机性能测试、主光通道测试、光波长转换器测试、监控通路测试、设备和网络保护功能测试、系统性能测试、网元管理系统功能验证、控制平面功能测试、APR功能验证等内容。本标准适用于应用在WDM或OTN系统中的ROADM设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16814-2008同步数字体系(SDH)光缆线路系统测试方法自动交换光网络（ASON）测试方法第1部分：基于SDH的ASONYD/T1159-2001光波分复用（WDM）系统测试方法YD/T1205-2010城域光传送网波分复用（WDM）环网技术要求YD/T1259-2003波分复用系统（WDM)光安全进程技术要求YD/T1383-2005波分复用（WDM）网元管理系统技术要求YD/T2003-2009可重构的光分插复用（ROADM）设备技术要求YD/T2147-2010NX40Gbit/s光波分复用（WDM）系统测试方法YD/T2148-2010光传送网（OTN）测试方法ITU-TG825-2000基于同步数字体系（SDH）的数字网内的抖动和漂移控制(Thecontrolofjitterandwander within digital networks which are based on the synchronous digital hierarchy (SDHD)ITU-TG8251-2010光传送网(OTN)内的信号抖动和漂移控制(Thecontrolofjitterandwanderwithintheopticaltransportnetwork (OTN)IETFRFC2544网络互联设备基准测试方法（BenchmarkingMethodologyforNetworkInterconnectDevices)
3缩略语
下列缩略语适用于本文件。
Alarm Indication Signal
AutomaticPowerReduction
AutomaticProtectionSwitchingDegraded
DenseWavelengthDivision MultiplexingElectric Supervisory Channel告警指示信号
自动功率减小
自动保护倒换
（性能）劣化
密集波分复用
电监控通路
YD/T2489-2013
4系统参考点
Excessive
Forward Error Correction
General Communication ChannelGigabit Ethernet
Locked
LossofFrame
Loss of Signal
Main Path Interface
OpenConnection Indication
Optical Channel Data Unit-k
Optical Supervisory Channel
Optical Signal Noise Ratio
Optical Terminal MultiplexerOptical Transport Network
Optical Transponder Unit
Optical channel Transport Unit-kPath Monitoring
Polarization Mode DispersionReconfigurableOptical Add-Drop MultiplexerSynchronous Digital HierarchySection Monitoring
Synchronous Transfer Mode
Tandem Connection MonitoringTrail trace Identifier MismatchVariable Optical Attenuator
Wavelength Division MultiplexingWavelengthSelectiveSwitch
4.1两方向ROADM设备的系统参考点两方向ROADM设备的系统参考点示意如图1所示。2
（性能）越限
前向纠错
通用通信通道
千兆比特以太网
帧丢失
信号丢失
主通道接口
开放连接指示
K阶光通道数据单元
光监控通路
光信噪比
光终端复接器
光传送网
光波长转换器
k阶光通道传送单元
通道监视
偏振模色散
可重构光分插复用器
同步数字体系
段监视
同步传输模式
串联连接监视
路径踪迹标识符不匹配
可调光衰减器
波分复用
波长选择性交叉
MPI-S.ROADM的主光通道输出参考点：SROADM的下路输出参考点：
Ra：OTU的下路输入参考点：
SeROADM的OSC输出参考点：
SOTU的客户侧输出参考点：
客户端设备
MPI-R：ROADM的主光通道输入参考点：R！ROADM的上路输入参考点：1一月Sn:OTU的上路输出参考点：
RoeROADM的OSC输入参考点：
R.OTU的客户侧输入参考点。
注1：n或m表示第n或m个波长通道，对于两方向ROADM而言，n≤2Xm。注2：Sa和R点是逻辑分离的参考点，在物理上是同一点：R和S点也类似。图1两方向ROADM的系统参考点
4.2多方向ROADM设备的系统参考点多方向ROADM设备的系统参考点示意如图2所示。MPI-S
MPI-S-I
MPT-RaI
客户端设备
MPI-R2
MPR-Ss
MPI-Rs
MPI-St
YD/T2489-2013
YD/T2489-2013
MPI-SROADM的k方向主光通道输出参考点：SanROADM的下路输出参考点：
ROTU的下路输入参考点：
Se:ROADM的OSC输出参考点：
Sa:OTU的客户侧输出参考点：
MPI-RROADM的方向主光通道输入参考点：Rs！ROADM的上路输入参考点：
SmOTU的上路输出参考点：
RaatROADM的OSC输入参考点：
R：OTU的客户侧输入参考点。
注1：n或m表示第n或m个波长通道，表示线路方向数，其中n≤kXm。注2：Sam和Rm点是逻辑分离的参考点，在物理上是同一点：R和Sm点也类似。注3：不同线路方向输入的波长可以不同，m代表最大波长数。图2多方向ROADM（K≥3）的系统参考点5ROADM设备的单机功能测试
5.1方向数Www.bzxZ.net
5.1.1定义
ROADM设备的方向数是指ROADM单机支持的MPI线路数量。5.1.2测试配置
SDH/OTNA
数据网络
分析仪
设备1
SROADM
方向几
图3ROADM设备的方向数测量配置一5.1.3测试步骤
测试步骤如下：
设备2
多设备方案
a）两端ROADM设备配置为50GHz通路间隔，如图3所示连接测试配置：b）ROADM设备1的线路方向1与ROADM设备2的方向1连接，配置1条业务到ROADM设备2，在ROADM设备2的下路端口进行业务环回c）查看SDH分析仪，确认业务是否正常连通；d）ROADM设备1的线路方向2与ROADM设备2连接，重构当前1条业务到ROADM设备2：e）查看SDH分析仪，确认业务是否正常连通；f）ROADM设备1的线路方向n与ROADM设备2连接，重构当前1条业务到ROADM设备2g）查看SDH分析仪，确认业务是否正常连通，记录最大n值；h）配置ROADM设备为100GHz通路间隔，重复步骤b）~g）。5.1.4注意事项
注意事项如下：
a）测试业务可以是SDH、OTUk或以太网业务：b）也可在ROADM单个设备情况下测试，方向1的收发环回，方向2的收发环回，方向n的收发环回，网管分别配置业务上路到方向1、方向n，测试配置图如图4所示。4
SDH/OTN
数据网络
分析仪
设备！
图4ROADM设备的方向数测量配置一方向1环回
方向2环回
方向种环回
单设备方案
YD/T2489-2013
c）n个方向可同时连接，测试时通过拔纤验证不同的方向支持能力，例如先配置业务到方向1，然后拨方向1光纤，业务中断；然后重构业务到方向2，业务接通，然后再拨掉方向2光纤，业务中断，依此类推。
5.2上下波数量
5.2.1定义
对于100GHz/50GHz等间隔的光通道系统，ROADM应具有动态灵活的波长上下通道能力：a）对于两方向的ROADM，可以从每个方向的m个波长中自由选择n个上下（n≤m）；b）对于多方向ROADM，可以从多个（K个）光方向中自由选择n个波长上下（n≤mxK）。5.2.2测试配置
测试配置如图5所示。
MPI-RA
多波长光源
光诺分析仪
（a）下波能力
多波长光源
MPI-SA
光谱分析仪
(b）上波能力
图5ROADM设备的上下波数量测试配置5.2.3测试步骤
测试步骤如下：
a）如图5（a）连接测试配置：
b）调节波长为入，网管重构该波长在节点下路，利用光谱分析仪监测该波长业务是否下路到本地：c）调节波长为22~，网管重构该波长在节点下路，利用光谱分析仪监测该波长业务是否下路到本地：
d）记录最大可下路波长数：
e）如图5（b）连接测试配置：
f）调节波长为入1，网管重构该波长在节点上路，利用光谱分析仪监测该波长业务是否上路到指定方向：
g）调节波长为22~入，网管重构该波长在节点上路，利用光谱分析仪监测该波长业务是否上路到指定方向：
h）记录最大可上路波长数。
YD/T2489-2013
5.2.4注意事项
注意事项如下：
a）测试业务可以是SDH、OTUk或以太网业务。b）若ROADM的上下路端口为与波长相关的，则上下波能力为合波/分波器的波长端口数，若ROADM的上下路端口为与波长无关的（即无色的），则上下波能力为单节点上下路无色端口数。5.3波长可重构能力
5.3.1定义
ROADM设备的波长可重构能力是指在本地或远端进行波长上下路和直通的配置控制，而不影响其他波长通道的传输，并保持光层的透明性。5.3.2测试配置
测试配置如图6所示。
SDH/OTN/数据
网络分析仪
设备3
STM64/256
设备4
ROADMET
设备2元
2STM64/25
图6ROADM设备的波长可重构能力测试配置5.3.3测试步骤
测试步骤如下
a）如图6所示连接测试配置（黑色实线a连接，即ROADM设备3一设备1一设备2（西环））：b）检查两条业务（定义为业务1和业务2，中心波长相邻）是否正常接通：c）网管重构业务1路由为ROADM设备3一设备1一设备2（东环），图6中显示为黑色点线虚线b，检查业务1是否正常接通，重构过程中查看业务2是否受影响，即无误码、无告警：d）网管重构业务1路由为ROADM设备3一设备1一设备4，图6中显示为黑色虚线c，检查业务1是否正常接通，重构过程中查看业务2是否受影响：e）网管重构业务1路由为节点3一节点1，图6中显示为黑色虚线d，检查业务1是否正常接通，重构过程中查看业务2是否受影响：f）网管重构业务1路由为ROADM设备3一设备1一设备2（西环），图6中显示为黑色实线a：检查业务1是否正常接通，重构过程中查看业务2是否受影响。5.3.4注意事项
测试业务可以是SDH、OTUk或以太网业务。5.4波长调谐能力（可选）
5.4.1定义
波长调谐能力：是指ROADM设备的OTU支持的波长可调谐的最大范围（即Amax~Amin）。不同波长功率平坦度：是指ROADM设备MPI-Sk参考点输出的所有波长的最大功率和最小功率之差。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
