YD/T 2514-2013
基本信息
标准号： YD/T 2514-2013
中文名称：2GHz TD-SCDMA 数字蜂窝移动通信网家庭基站网关设备测试方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：26721930
相关标签： 数字 蜂窝 移动 通信网 家庭 基站 网关 设备 测试方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2514-2013.2GHz TD-SCDMA digital cellular mobile telecommunication network-Test method of Home Node B gateway.
1范围
YD/T 2514主要规定了2GHz TD-SCDMA无线接入网设备中家庭基站网关和安全网关设备的设备的基本功能、操作维护等方面的测试方法和测试过程。
YD/T 2514适用于不支持闭合用户群(CSG)的2GHz TD-SCDMA数字蜂窝移动通信网家庭基站网关设备和安全网关设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 4943.1-2011信息技术设备安全 第1部分:通用要求
YD/T 1707-2007防火墙设备测试方法
3缩略语
下列缩略语适用于本文件。
AAL2 ATM Adaptation Layer type 2 ATM适配层类型2
AAL5 ATM Adaptation Layer type 5 ATM适配层类型5
4概述
4.1测试内容
HNB GW设备测试内容包括基本功能、操作维护功能等测试。SeGW设备测试内容包括基本功能、操作维护功能等测试。
4.2测试设备及环境
测试环境配置示意如图1所示。
用于接口监视的协议测试仪可以连接在Iuh、Iu接口上，监测并分析记录接口数据。
1范围
YD/T 2514主要规定了2GHz TD-SCDMA无线接入网设备中家庭基站网关和安全网关设备的设备的基本功能、操作维护等方面的测试方法和测试过程。
YD/T 2514适用于不支持闭合用户群(CSG)的2GHz TD-SCDMA数字蜂窝移动通信网家庭基站网关设备和安全网关设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 4943.1-2011信息技术设备安全 第1部分:通用要求
YD/T 1707-2007防火墙设备测试方法
3缩略语
下列缩略语适用于本文件。
AAL2 ATM Adaptation Layer type 2 ATM适配层类型2
AAL5 ATM Adaptation Layer type 5 ATM适配层类型5
4概述
4.1测试内容
HNB GW设备测试内容包括基本功能、操作维护功能等测试。SeGW设备测试内容包括基本功能、操作维护功能等测试。
4.2测试设备及环境
测试环境配置示意如图1所示。
用于接口监视的协议测试仪可以连接在Iuh、Iu接口上，监测并分析记录接口数据。
标准图片预览
标准内容

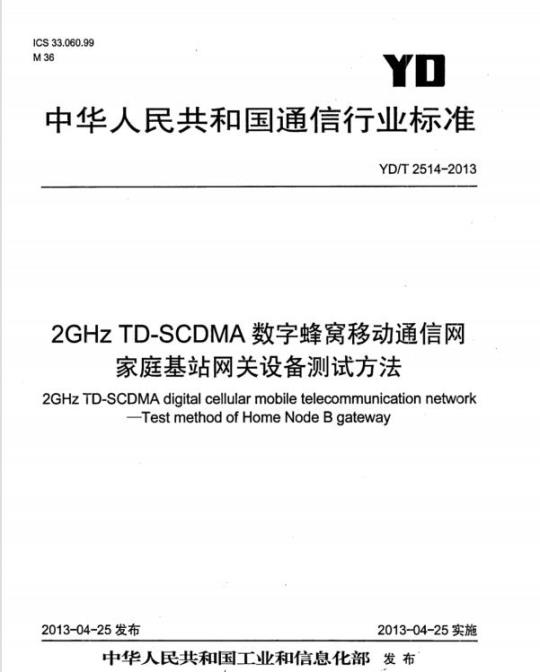

ICS33.060.99
中华人民共和国通信行业标准
YD/T2514-2013
2GHZTD-SCDMA数字蜂窝移动通信网家庭基站网关设备测试方法
2GHz TD-SCDMA digital cellularmobile telecommunication network-TestmethodofHomeNodeBgateway2013-04-25发布
2013-04-25实施
中华人民共和国工业和信息化部发布前言
1范围·
2规范性引用文件
3缩略语
测试内容
4.2测试设备及环境·
4.3测试结构说明
4.4测试仪表要求
4.5测试前提条件
5HNBGW设备功能测试
5.1基本呼叫和释放…
寻呼优化·
5.3移动性管理功能
5.4UE接入控制功能
HNB注册功能-
UE注册功能
5.7RAB管理功能（可选）
5.8Iu链路管理功能
6SeGW设备功能测试
HNB接入认证功能
IPSec功能测试
NAT穿越功能·
防火墙功能
同步测试·
安全性能测试
HNBGW操作维护测试
人机命令功能·
9.2配置管理功能·
告警管理功能
维护管理功能
性能管理功能·
安全管理功能·
YD/T2514-2013
YD/T25142013
10SeGW操作维护测试..
10.1人机命令功能
10.2配置管理功能
10.3故障管理功能
设备管理功能
性能管理功能
安全管理功能·
w***102
YD/T2514-2013
本标准是2GHzTD-SCDMA数字蜂窝移动通信网家庭基站系列标准之一，该系列标准的结构和名称如下：
a）YD/T2511-2013《2GHzTD-SCDMA数字蜂窝移动通信网家庭基站设备技术要求》；b）YD/T2512-2013《2GHzTD-SCDMA数字蜂窝移动通信网家庭基站设备测试方法》；c）YD/T2513-2013《2GHzTD-SCDMA数字蜂窝移动通信网家庭基站网关设备技术要求》；d）YD/T2514-2013《2GHzTD-SCDMA数字蜂窝移动通信网家庭基站网关设备测试方法》：e）YD/T2084-2013《2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网家庭基站Iuh接口技术要求与测试方法》；
f）YD/T2515-2013《2GHzTD-SCDMA数字蜂窝移动通信网家庭基站南向接口网管技术要求》；g）YD/T2516-2013《2GHzTD-SCDMA数字蜂窝移动通信网家庭基站南向接口网管测试方法》。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准参考了3GPPTS25.467《UTRAN3G家庭基站网络架构：第二阶段》（版本8）、3GPPTS25.469《UTRANIuh接口HNBAP信令》（版本8）和3GPPTS25.410《UTRANIu接口：总则》（2006年12月版）等。
本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、工业与信息化部电信研究院、中国移动通信集团设计院有限公司、华为技术有限公司、京信通信系统（中国）有限公司、大唐电信科技产业集团、中兴通讯股份有限公司。
本标准主要起草人：蒋鑫、王晓鸣、夏铭、宋智源、陈刚、孙、、徐菲、曹珏、温建明、周桦、邓单、黄河。
1范围
2GHzTD-SCDMA数字蜂窝移动通信网家庭基站网关设备测试方法
YD/T2514-2013
本标准主要规定了2GHzTD-SCDMA无线接入网设备中家庭基站网关和安全网关设备的设备的基本功能、操作维护等方面的测试方法和测试过程。本标准适用于不支持闭合用户群（CSG）的2GHzTD-SCDMA数字蜂窝移动通信网家庭基站网关设备和安全网关设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 4943.1-2011
YD/T1707-2007
3缩略语
信息技术设备安全第1部分：通用要求防火墙设备测试方法
下列缩略语适用于本文件。
ATM Adaptation Layer type 2
ATM Adaptation Layer type 5
Access Control List免费标准bzxz.net
Authentication and key agreementAdaptive Multi Rate
Asynchronous Transfer Mode
Authentication Centre
Core Network
Close Subscribers Group
Dedicated Channel
Extensible Authentication ProtocolGateway GRPS Supporting NodeGeneral Packet Radio ServiceGlobalSystemforMobilecommunicationsGRPSTunnelingProtocolforUserPlaneHome Location Register
Home NodeB Management SystemATM适配层类型2
ATM适配层类型5
接入控制列表
鉴权与密钥协商
自适应多速率编码
异步传输模式
鉴权中心
核心网
闭合用户组
专用信道
扩展认证协议
支持GPRS网关节点
通用分组无线业务
全球移动通讯系统
GRPS隧道协议用户平面
归属位置寄存器
家庭基站管理系统
YD/T2514-2013
4概述
4.1测试内容
HomeNodeB
Home NodeB Application Protocol3GHome NodeB Gateway
HighSpeedDownlinkPacketAccessInternet Key Exchange
InternationalMobileSubscriberIdentityIPSecurity
IuUserPlane
Location Area Identity
Media Gateway
Mobile Switching Center
Network Address Translation
NetworkTimeProtocol
Public Land Mobile Network
Radio Access Bearer
RadioAccessNetworkApplicationPartRadio Network Controller
Radio Rresouce Control
RANAPUser Adaptation Layer
Signaling Connection Control PartSimpleControlTransmissionProtocolSecurity Gateway
Serving GPRS Support Node
SDH Transport Module
Temporary Mobile Subscriber IdentityUser Equipment
Visit Location Register
家庭基站
家庭基站应用协议
家庭基站网关
高速率下行分组接入
因特网密钥交换
国际移动用户标识符
IP安全协议
Iu用户平面
位置区标识
媒体网关
移动交换中心
网络地址翻译
网络时钟协议
通用陆地移动网络
无线接入承载
无线接入网络应用部分
无线网络控制器
无线资源控制
RANAP用户适配层
信令连接控制部分
简单控制传输协议
安全网关
服务GPRS支持节点
SDH传输模块
临时移动用户标识符
用户设备
访问位置寄存器
HNBGW设备测试内容包括基本功能、操作维护功能等测试。SeGW设备测试内容包括基本功能、操作维护功能等测试。
4.2测试设备及环境
测试环境配置示意如图1所示。
用于接口监视的协议测试仪可以连接在Iuh、Iu接口上，监测并分析记录接口数据。2
YD/T2514-2013
在图1中，HNBGW、SeGW为被测设备，其余设备，包括MSC/VLR、HLR/AuC、SGSN、GGSN、RNC、NodeB和UE为配套设备。
监测仪表
监测设备
4.3测试结构说明
系统其他设备
监测仪表
图1HNBGW、SeGW设备功能测试组网图在进行设备测试之前，要求完成测试环境数据的设置。PSTN
因特网
所有NodeB和HNB都应放置在同一机房或邻近机房内，各发射机功率调至最低，能够关闭功放时应关闭功放，天线以假负载替代或采用低增益的天线。通过调整假负载或天线位置，使各小区形成连续覆盖。
4.4测试仪表要求
4.4.1协议测试仪
支持UMTSIu、Iuh、等接口的各层协议栈的解码，可以精确到位域级别。支持的协议包括RANAP、HNBAP等。
4.4.2测试移动台
可连接计算机记录并显示移动台发送和接收的信令序列。4.5测试前提条件
测试前应满足：
被测设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行：一辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确设置：一网上辅助环境正常工作运行：辅助测试无线环境正常工作。
YD/T2514-2013
5HNBGW设备功能测试
5.1基本呼叫和释放
5.1.1呼叫建立
5.1.1.1CS域，话音业务（AMR12.2kbit/s），UE主叫测试编号：5.1.1.1
测试项目：呼叫建立
测试分项：CS域，话音业务（AMR12.2kbit/s），UE主叫测试目的：验证HNBGW支持UE主叫话音电话测试条件：
1）UE发起业务请求原因为“CONVERSATIONALCALL”；2）被叫UE处于空闲状态
测试步骤：
处于空闲状态的UE发起话音业务请求UEA
预期结果：
RrC Connaction Reg
zc Conneatlon Setup
RRC Connection Coap
INITIAL DT(CH SerVIee Reg)
DT (Authontioation Reg)
DT(Authentication Resp)
Security Mode Command
Security Mode Com plete
DT (Setup)
DT (Call Proceoding)
RB Satup
RB Setup Couplete
DT (Alerting)
DT (Conaeat)
DT CConneot Aek)
接续成功，话音质量清晰
Initial e Yousge
Security Mode Command
Seeurity Moje Complete
Commot ID
RAB Aasigrhent Req
RAB Asnignpont Roap
图2话音主叫流程
5.1.1.2CS域，话音业务（AMR12.2kbit/s），UE被叫测试编号：5.1.1.2
测试项目：呼叫建立
测试分项：CS域，话音业务（AMR12.2kbit/s），UE被叫测试目的：验证HNBGW支持UE被叫话音电话测试条件：
1）UE1向处于空闲状态的UE2发起话音业务请求：2）被叫UE2处于空闲状态
测试步骤：
CN寻呼UE2，原因为“CONVERSATIONALCALL”UEB
Paging TypeI
RRC Connection Req
RRC Connection Setup
RRC Connection Comp
INITIAL DT( CH Service Req)
DT （ Authentication Req)
DT（Authentication Resp)
Security Mode Command
Security Mode Camplete
DT(Setup)
Call Confirmed)
RB Setup
RB Setup Conplete
DT(Alerting)
DT(Connect)
DT(Connect Ack)
预期结果：接续成功，话音质量清晰HNB
图3话音被叫流程
Paging
Initial UE Message
Seeurity Mode Command
Sccurity Mode Complete
Cdmmon ID
RAB Assignment Req
RAB Assignment Resp
YD/T2514-2013
YD/T2514-2013
5.1.1.3CS域，视频业务，UE主叫测试编号：5.1.1.3
测试项目：呼叫建立
测试分项：CS域，视频呼叫，UE主叫测试目的：验证HNBGW支持UE主叫视频电话测试条件：
UE处于空闲状态
测试步骤：
处于空闲状态的UE发起视频业务请求UBA
预期结果：
RRC Connection Req
RRC Connection Setup
RRC Connection Conp
INITIALDT(CHServiceReQ)
DT (Authentication Req)
DT (Authentication Resp)
Security Mode Command
Security Mode Complete
DT (Setup)
DT (Cali Proceeding)
RBSetup
RB Setup Complete
DT (Alerting)
DT (Connect)
DT (Connect Ack)
图像质量清晰，话音质量清晰
Initial Ue Hessage
Security Mode Command
Security Mode Complete
Commob ID
RAB Aigrhent Req
RAB Assigngent Resp
图4视频主叫流程
5.1.1.4CS域，视频业务，UE被叫测试编号：5.1.1.4
测试项目：呼叫建立
测试分项：CS域，视频业务，UE被叫测试目的：验证HNBGW支持UE被叫视频电话测试条件：
UE处于空闲状态，作为被叫
测试步骤：
预期结果：
Pening type
RRC Connection Reg
RRC Connection Setup
RRC Connectlon Comp
INUTIAL DT ( Seryice Rea)
DT ( Authentication Req)
DT（Authentication Resp)
Soauriby ModeCom
SecurityModeComplete
Dr（Setup）
Call Confirmed )
RB Setup
RB Setum Comlete
DT（Alerting)
DT（(Connect)
DT（Commect Ack)
图5视频被叫流程
1）CN寻呼UE，原因为“CONVERSATIONALCALL”；2)
接续成功，图像质量清晰，话音质量清晰HNBG
IPaging
InitHal UB Message
Security Mbde Command
Security Mode Co mplete
Coon ID
RAB Assimaant Rer
RAB Assignment Resp
YD/T2514-2013
YD/T25142013
5.1.1.5PS域，UE发起的数据业务测试编号：5.1.1.5
测试项目：呼叫建立
测试分项：PS域，UE发起的数据业务测试目的：验证HNBGW支持UE发起PS域业务测试条件：
UE处于IDLE模式
测试步骤：
UE发起PS域ATTACH过程：
）UE发起PDP上下文的激活过程
预期结果：
RRC Connection Req
RRC Connection Setup
RRC Connection Comp
INITIAL DT(Attach Request)
Dr (Identity Request)
DT (Identity Response)
DT CAuthentication and Ciphering Req)DT (Authentication and Ciphering Resp)Security Mode Command
Security Mode Complete
DT Attach Accept)
DT (Attoch Complete)
DT CActivate PDP Context Request)RB Setup
RB Setup Complete
DT (Activate PDP Context Accopt)HNBGW
Initial UE Message
Security Moge Command
Security Mdde Complete
Common ID
RAB Assigiment Req
RAB Assignbent Resp
图6数据业务流程
UE与PSCN可以进行数据传输
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
