YD/T 2532-2013
基本信息
标准号： YD/T 2532-2013
中文名称：网间号码携带集中业务管理系统技术要求
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5974115
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2532-2013.Technical requirement of CSMS of number portability.
1范围.
YD/T 2532规定了号码携带集中业务管理系统的组成、功能定位、基本功能要求、接口协议、性能要求、机械结构、环境以及电源要求等。
YD/T 2532适用于网间号码携带互通业务。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》
3缩略语
下列缩略语适用于本文件。
CSMS Central Service Management System 集中业务管理系统
LSMS Local Service Management System 本地业务管理系统
NP Number Portability 号码携带
NPDB Number Portability Database 号码携带数据库
CNPDB Centralized Number Portability Database 集中号码携带数据库
LNPDB Local Number Portability Database 本地号码携带数据库
SOA Service Order Administration 业务受理系统
4集中业务管理系统的组成
CSMS实现对号码携带信息的集中管理和集中发布，具体负责接收、转发运营商的号码携带相关申请，管理号码携带受理流程，存储用户的号码携带数据，同步每个运营商号码携带的数据库系统，提供整体号码携带情况的查询和统计等。CNPDB作为CSMS的内部数据库，主要用于保存号码携带数据和历史信息。
1范围.
YD/T 2532规定了号码携带集中业务管理系统的组成、功能定位、基本功能要求、接口协议、性能要求、机械结构、环境以及电源要求等。
YD/T 2532适用于网间号码携带互通业务。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》
3缩略语
下列缩略语适用于本文件。
CSMS Central Service Management System 集中业务管理系统
LSMS Local Service Management System 本地业务管理系统
NP Number Portability 号码携带
NPDB Number Portability Database 号码携带数据库
CNPDB Centralized Number Portability Database 集中号码携带数据库
LNPDB Local Number Portability Database 本地号码携带数据库
SOA Service Order Administration 业务受理系统
4集中业务管理系统的组成
CSMS实现对号码携带信息的集中管理和集中发布，具体负责接收、转发运营商的号码携带相关申请，管理号码携带受理流程，存储用户的号码携带数据，同步每个运营商号码携带的数据库系统，提供整体号码携带情况的查询和统计等。CNPDB作为CSMS的内部数据库，主要用于保存号码携带数据和历史信息。
标准图片预览
标准内容

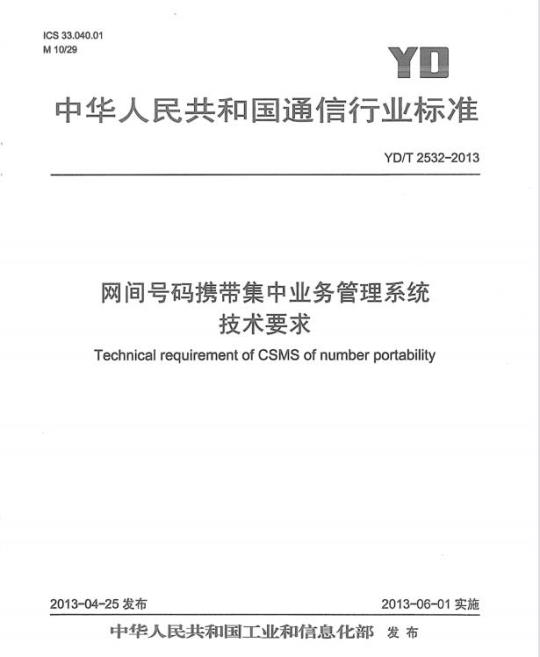

ICS33.040.01
M10/29
中华人民共和国通信行业标准
YD/T2532-2013
网间号码携带集中业务管理系统技术要求
TechnicalrequirementofCsMSof numberportability2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前
范围·
2规范性引用文件
3缩略语：
4集中业务管理系统的组成·
集中业务管理系统的功能定位
功能要求
数据管理功能…
NP流程管理功能·免费标准下载网bzxz
策略管理
地址及鉴权管理
参数比对
同步管理
分区管理功能…
定时器管理·
辅助功能
心跳检测功能·
操作维护功能·
网元管理.
接口及协议
物理接口
协议要求
公共Web访问接口
时间同步接口
维护接口
性能要求
数据容量要求
消息响应速度要求
并发处理要求·
整体可用性要求
双机热备份功能要求
数据存储备份要求·
历史记录保存年限·
YD/T2532-2013
YD/T2532-2013
机械结构和工艺要求
概述·
机架要求，
接插件：
布线及连接
机械加工工艺
表面涂复处理
可闻噪声及震动
10环境要求
10.1环境温、湿度要求
机房地面要求·
集中业务管理系统设备对机房的防尘和对有害气体浓度的要求.10.3
10.4集中业务管理系统设备抗电磁干扰的能力·集中业务管理系统设备本身产生的电磁干扰要求10.5
10.6集中业务管理系统设备安装应有抗地震措施10.7
运输和仓储要求
11电源及接地要求
电源要求
能耗要求
接地要求
YD/T2532-2013
本标准是号码携带网间互通的系列标准之一，该系列标准的名称和结构预计如下：《网间号码携带集中业务管理系统技术要求》《网间号码携带集中业务管理系统测试方法》《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》《网间号码携带集中业务管理系统与业务受理系统接口协议测试方法》《网间号码携带集中业务管理系统与本地业务管理系统接口协议测试方法》《网间号码携带受理流程测试方法》《网间号码携带业务测试方法》《网间号码携带业务受理系统技术要求》《网间号码携带本地业务管理系统技术要求》本标准由中国通信标准化协会归口提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司。
本标准主要起草人：曹远、王安平、林美玉、王晓琦、孙立志、李俊、张凤骞、赵慧琴、单俊峰。I
1范围
网间号码携带集中业务管理系统技术要求YD/T2532-2013
本标准规定了号码携带集中业务管理系统的组成、功能定位、基本功能要求、接口协议、性能要求、机械结构、环境以及电源要求等。本标准适用于网间号码携带互通业务。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》3缩略语
下列缩略语适用于本文件。
Central Service Management SystemLocal Service Management SystemNumber Portability
Number Portability Database
CentralizedNumberPortabilityDatabaseLocal Number Portability DatabaseService Order Administration4‘集中业务管理系统的组成
集中业务管理系统
本地业务管理系统
号码携带
号码携带数据库
集中号码携带数据库
本地号码携带数据库
业务受理系统
CSMS实现对号码携带信息的集中管理和集中发布，具体负责接收、转发运营商的号码携带相关申请，管理号码携带受理流程，存储用户的号码携带数据，同步每个运营商号码携带的数据库系统，提供整体号码携带情况的查询和统计等。CNPDB作为CSMS的内部数据库，主要用于保存号码携带数据和历史信息。
5集中业务管理系统的功能定位
集中业务管理系统在号码系统总体架构中的定位如图1所示。集中业务管理系统分别和NP区域内所有参与NP运营商网络的SOA和LSMS相连，从任何运营商网络中发起NP申请，都应经过集中业务管理系统。NP申请由集中业务管理系统负责转发给携出网络，集中业务管理系统可以根据要求转发或拒绝NP申请。集中业务管理系统还负责向区域内的相关运营商网络发出生效或注销广播。
在整个NP区域内，任何网络上储存的NP数据都应以集中业务管理系统管理的NP数据为准。1
YD/T2532-2013
运营商A
6功能要求
6.1数据管理功能
运营商B
图1网间号码携带系统总体架构
运营商C
集中业务管理系统应能够提供对CNPDB中的数据进行管理，这些管理包括：增加、删除、修改、查询和统计等。
6.1.1增加NP数据
当一个号码的NP请求生效后，集中业务管理系统应能够按照业务流程的要求将此号码的NP信息存入NP数据库。
在NP状态表中应保存的数据包括：NP号码、携出方网络、携入方网络、NP生效时间等。除此以外：NP申请过程中的其他信息也应保存下来，包括业务流程ID号、业务类型、号码拥有网络、NP业务申请时间、用户信息（用户姓名、证件类型、证件号、联系电话、代办人姓名、代办人证件类型、代办人证件号）等。
6.1.2删除NP数据
当一个NP的号码注销时，集中业务管理系统应能够按照业务流程的要求将此号码的NP信息从NP状态表中删除。
6.1.3更新NP数据
当一个NP的号码再次NP到其他网络或原网络时，集中业务管理系统应能够按照业务流程的要求对此号码在NP状态表中的信息进行修改。6.1.4查询NP数据
集中业务管理系统应该支持使用字段或字段的组合对当前的以及历史的NP数据进行查询，可以被查询的字段至少应该包括：NP号码、NP流程ID、NP申请时间、NP生效时间、携入方网络、携出方网络、号码拥有网络、申请用户信息（姓名、证件号码、联系电话等）。对于涉及日期和时间的字段查询支持范围查询，其他号段支持模糊查询，例如可以查询生效日期为2007年1月1日到2007年12月31日的所有NP数据，或者查询139开头号段的所有NP数据。查询结果以列表显示，可以通过列表直接查看或间接访问到每一条NP数据的所有相关字段。2
YD/T2532-2013
集中业务管理系统还应该支持基于号码、申请用户等信息字段对NP历史受理记录进行查询。6.1.5统计NP数据
集中业务管理系统应支持NP数据的统计功能，统计内容包括号码携带情况统计和违规统计等。统计结果可以采用html、excel、txt等方式导出。对于号码携带情况统计，可选择的统计条件包括时间范围、周期（例如日、周、月、季度、年等）、号段、运营商（例如中国移动、中国电信、中国联通）、NP流向（例如携入：携出）、运营商流向（例如移动到电信、移动到联通等）、统计方式（例如环比、同比等）。另外，系统还可以统计某运营企业因网络故障而导致用户申请被拒绝的次数，统计携出方没有按照规定时限处理用户申请的次数，统计某运营商当月处理用户申请的次数，统计因携出方判断失误而导致申请被拒绝的次数等。
统计结果应能够以表格、饼图、柱状图、趋势图等各种常用统计图形表示。6.2NP流程管理功能
集中业务管理系统应根据《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》，支持各种NP流程，包括NP申请、生效、注销、取消、欠费、审计、测试等。6.2.1业务申请
集中业务管理系统应能够与SOA系统配合实现号码携带的业务申请流程。号码携带的业务申请流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第8章：业务申请处理程序
集中业务管理系统应具备对业务申请流程进行管理和控制的功能，在收到携入方网络SOA发起的正常申请请求后，应能够根据设置的预置条件允许或拒绝此申请。对于拒绝申请的条件参见管理部门颁布的号码携带相关管理规定。
6.2.2业务生效
集中业务管理系统应能够与SOA、LSMS系统配合实现号码携带的业务申请流程。号码携带的业务生效流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第9章：业务生效处理程序
6.2.3申请取消
集中业务管理系统应能够与SOA系统配合实现号码携带的申请取消流程。号码携带的申请取消流程参见《网间号码携带集中业务管理系统与业务受理系统本地业务管理系统接口协议技术要求》第11章：申请取消处理程序
6.2.4欠费停机和恢复业务
集中业务管理系统应能够与SOA系统配合实现号码携带的欠费停机和恢复流程。号码携带的欠费停机和恢复流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第12章：欠费处理程序
6.2.5业务注销
集中业务管理系统应能够与SOA，LSMS系统配合实现号码携带的业务注销流程。号码携带的业务注销流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第10章：业务注销处理程序
YD/T2532-2013
6.2.6审计管理
集中业务管理系统应能够与SOA、LSMS系统配合实现号码携带的审计流程，并且支持按时间区间审计和按号码审计两种方式。号码携带的审计流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第13章：审计处理程序集中业务管理系统还应具备对审计流程进行管理和控制的功能。对于按时间区间审计的方式，集中业务管理系统应支持手动或定时向区域内各网络发出NP数据审计要求，并且可以根据号码携带相关管理规定的要求，灵活配置审计周期、审计时间以及申请范围等。对于按号码审计的方式，集中业务管理系统应能够针对一个或多个号码，向区域内各网络发出NP数据申请要求。6.2.7测试管理
集中业务管理系统应能够实现对SOA，LSMS系统的远程测试功能。号码携带的业务测试流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第14章：测试程序
6.3策略管理
集中业务管理系统应能够按照管理部门颁布的《网间移动号码携带暂行管理办法》的要求，分别设置不同NP区域内允许申请的间隔时间、每日受理数量限制、每日某方向受理数量限制、允许NP的流向以及充许NP的号段等。
集中业务管理系统还应能够针对每一种消息类型设置停止受理的时段。6.4地址及鉴权管理
集中业务管理系统中应能够设置区域内所有的SOA，LSMS对应的访问地址。访问地址可以为IP地址或者URL方式。
集中业务管理系统应能够将SOA、LSMS的访问地址与区域内的运营商网络ID号对应起来。集中业务管理系统收到SOA或LSMS集中业务管理系统发来的消息时，集中业务管理系统应检查消息发端P地址与消息内的运营商网络D号是否对应，如果不对应则认为鉴权未通过。如果消息发送端的IP地址在集中业务管理系统中没有记录，则集中业务管理系统也应该拒绝此消息。
IP地址管理模块对于每一个SOA或LSMS设备都支持主备地址，即当主用地址不可达时可自动切换与备用地址通信。
6.5参数比对
集中业务管理系统应能够比对同一流程中关联消息的上下文内容，判断关联消息中的FlowID、BrcID、NP号码、NP号码列表参数、messageID里面的区号等参数是否一致，若出现不一致的情况则向对端返回错误指示。
6.6同步管理
集中业务管理系统应能够按照管理规定的要求，定期生成全部或增量NP数据的同步文件和MD5校验文件，打包压缩后通过FTP发布，以便于LSMS进行数据恢复。全数据同步文件及增量数据同步文件的生成周期、时间可以设置。6.7分区管理功能
集中业务管理系统应支持NP的分区管理，即同一套集中业务管理系统可以服务于多个NP区域。4
YD/T2532-2013
集中业务管理系统针对每个NP区域可以实现集中业务管理系统编号独立设置、数据空间独立、业务流程独立、策略配置独立以及定时器设置独立，但是集中业务管理系统应支持同时对多个NP区域中的参数进行统一设置，也支持在统一界面下对所有NP区域中的NP数据进行查询和统计。集中业务管理系统支持的分区数量不小于400个。6.8定时器管理
集中业务管理系统应能够对系统中使用的所有定时器进行设置，包括TO~T6定时器，以及系统内部使用的各种定时器。T0~T6定时器的默认设定值参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》附录B定时器。集中业务管理系统可以针对任何一条消息，对重发定时器和重发规则进行设置，包括重发定时器的步进间隔、重发次数等。
6.9辅助功能
6.9.1日志管理
集中业务管理系统应有完善的日志管理功能，可以对针对集中业务管理系统进行的所有动作进行记录，包括操作记录、登录记录、接口消息记录、差错记录、性能记录等。同时还能够对日志内容进行导出操作。
日志记录不能够通过操作维护界面进行删除。日志管理功能模块中应提供日志查询界面，可以按类型、时间对日志内容进行查询。6.9.2账号和权限管理
集中业务管理系统应能够对设备的登录账号进行管理。账号管理包括权限分配、用户名管理、密码管理等。
集中业务管理系统还可以对账号的登录规则进行设定，包括是否需要定期修改密码、修改密码的间隔、账号登录线路限制（局域网、互联网）等。权限管理的功能是定义各种权限组，以及各种权限组对应的操作进行划分。6.9.3过载保护
集中业务管理系统对CPU占用率和内存占用率进行观察，达到门限值之后，应采取措施进行过载保护并告警。过载的占用率门限值应可以设置，默认设置为CPU占用率50%，内存占用率70%。当集中业务管理系统的CPU占用率或者内存占用率达到或超过门限值时，用含501响应代码的ACK回应所有的请求类消息，当占用率再次回到门限值以下后，停止回501响应代码。6.9.4历史记录
从集中业务管理系统设备在线应能够查询到24个月内所有的NP流程消息的详细信息。从集中业务管理系统设备在线能够查询自系统运行以来的所有统计信息、NP用户的相关信息等。6.10心跳检测功能
要求集中业务管理系统系统具备网络层的心跳检测机制。在和某一个LSMS/SOA之间心跳异常时，集中数据库不向此设备发送任何消息，如果心跳中断后恢复，集中业务管理系统应重发心跳中断期间缓存的消息。
心跳周期可以在1~3min之间任意设置。心跳检测通过发送PING包的方式实现。5
YD/T2532-2013
6.11操作维护功能
6.11.1操作维护界面
集中业务管理系统应提供基于Web方式的操作维护界面。通过此维护界面能够实现所有针对集中业务管理系统的维护操作。
维护界面中各种维护操作应以功能菜单的方式进行组织，功能菜单的深度不超过4级，系统设置界面友好，提示信息全面，重要的操作步骤有对话框弹出予以警示。功能菜单的显示与登录用户权限挂钩，当权限受限的用户登录维护界面时，无法看到无权访问的菜单。
集中业务管理系统对所有操作都应具备在线使用帮助和使用提示功能。6.11.2告警功能
集中数据库应支持分级告警，至少应分为一般性告警和严重告警两大类。集中业务管理系统在出现各种异常、但是并没有中断业务时，应产生一般性告警，并通过维护界面呈现出来。一般性告警包括心跳短暂丢失、消息重发、进入过载保护、定时器超时等。各种一般性告警的产生条件可以设置，例如产生报警前的心跳丢失次数、消息重发次数等。对于一般性告警，可以根据告警类别，有选择地进行屏蔽设置。当系统遇到严重错误或者收到影响业务正常运行的错误消息时，应进行严重告警。严重告警时需要提供声光告警、邮件和短信的远程告警。在问题处理完毕、系统恢复正常后，声光告警可以自动停止。严重错误包括：设备运行异常、心跳检测长时间异常、消息重发多次返回的ACK消息中都没有匹配的MessageID、参数比对错误、T1-1/T1-4/T1-7/T3-1/T4-1/T5-2/T6-1定时器超时并多次重发、T1-9定时器超时、T2定时器超时、T5-1定时器超时并多次重发等错误。影响业务正常运行的错误消息包括：响应代码为4XX的ACK消息，失败的生效取消广播确认消息，失败的申请取消确认消息以及审计恢复确认（失败）消息等。
所有产生的告警都应该在日志文件中记录。6.11.3手工操作维护功能
系统在出现严重错误需要人工干预时，可以通过操作界面手工操作，重发之前未能成功发送出去的消息。系统首先能够列出所有未成功发送的消息，在人工发送时可用选择一条、多条或全部消息，并进行发送。
系统应提供手工数据维护的界面：可以在系统发生严重错误时，进行手动维护。用户可以执行的数据维护功能包括：执行SQ语句、运行存储过程、导入/导出数据、进行数据备份等；只有具备手工数据维护权限的账号才能进行这些操作，并且所有操作信息（账号、操作时间、操作动作、影响的数据）能够在日志中记录。
6.11.4系统监控功能
系统监控功能是对系统的运行情况进行实时监控，包括以下几部分。1）服务监控
服务监控模块主要对系统内部的线程运行情况进行监控，当出现线程异常终止或者每秒钟处理线程数量超过设定阀值，则进行告警，并采取保护性措施，重启线程或限制访问量。2）接口监控
YD/T2532-2013
接口监控模块对系统的外部接口，如LSMS、SOA的接口进行监控，当发现接口出现问题或者响应时间过长、超过设定阐值时，向系统管理员进行告警。3）硬件监控
硬件监控模块对系统的硬件运行情况设定阀值并进行监控，监控内容包括CPU占用率，内存使用率。硬盘剩余空间等。当这些值超过设定值，则会通过告警模块向管理员发出告警。6.12网元管理
网元管理模块是对与集中管理系统相连的SOA和LSMS设备相关属性数据进行管理。管理的信息包括所属运营商、IP地址/URL地址、运营商网络ID、设备放置地址、管理人员姓名及联系方式等。运营商的中文名称也可以进行修改。7接口及协议
7.1物理接口
集中业务管理系统与每个运营商之间应提供2个155M或GE光纤接口。7.2协议要求
集中业务管理系统与SOA/LSMS之间的接口协议参见《网间号码携带集中业务管理系统与业务受理系统本地业务管理系统接口协议技术要求》。7.3公共Web访问接口
集中业务管理系统应提供公共Web访问接口，能够通过此接口为用户提供查询NP受理进度、查询单个号码当前签约网络等功能。集中业务管理系统的公共Web访问接口可以记录访问次数和访问来源P地址，集中业务管理系统的公共Web访问接口应为基础运营商用户和普通用户提供不同的访问权限和访问页面。
集中业务管理系统的公共Web访问接口应提供较全面的安全防护，包括设置防火墙、防止入侵检测防止DoS攻击等。
7.4时间同步接口
集中业务管理系统应支持NTP协议，并且可以同时作为NTP的客户端或服务器端。集中业务管理系统还可以通过扩展支持外部的卫星定位系统授时接口，包括GPS及北斗等，7.5维护接口
集中业务管理系统的维护接口通过Web界面登录的方式实现。具体功能描述参见6.10.1操作维护界面。
8性能要求
8.1数据容量要求
集中业务管理系统应能够存储不小于5000万条的当前有效NP数据，并且要求可扩容，将来至少能够扩展到10亿条有效NP数据的容量。本地业务管理系统本机数据库中应能够存储不小于2年的NP流程消息的历史数据。8.2消息响应速度要求
集中业务管理系统从收到其他网元发来的消息，到回送ACK回应的时间间隔平均不超过1s，最大7
YD/T2532-2013
不能超过5s。
8.3并发处理要求
集中业务管理系统每秒钟应能够处理300个并发的用户请求（包括中请请求、注销请求等）。集中业务管理系统应能够同时维护3万条正在进行的NP流程。NP流程包括申请、生效、取消、注销、停机/恢复、审计、测试等各种流程。8.4整体可用性要求
集中业务管理系统设备的整体可用率应达到99.9%，即每年平均故障时间小于526min。8.5双机热备份功能要求
组成集中业务管理系统的核心主机设备应支持负荷分担或双机热备份模式。对于工作在双机热备份模式下的设备，故障切换时间不超过5min。8.6数据存储备份要求
集中业务管理系统CNPDB部分的数据存储应实现RAID和磁带备份双重备份方式。采用RAIDO+1备份方式。除了采用RAID方式以外，集中业务管理系统还应配备磁带库和在线备份软件，备份策略应可设置，包括备份周期和备份内容等。8.7历史记录保存年限
集中业务管理系统本机数据库中应能够保存2年的NP流程消息的历史数据，通过离线数据备份的方式应能够保存系统上线以来所有的NP流程历史数据。9机械结构和工艺要求
9.1概述
设备的总体机械结构，应充分考虑安装、维护的方便和扩充容量或调整设备数量的灵活性，实现硬件模块化。应具有足够的机械强度和刚度，设备的安装固定方式应具有防振抗震能力，应保证设备经过常规的运输、储存和安装后，不产生破损，变形。应提供设备的机械结构、品种规格及安装规程等方面的详细说明。9.2机架要求
1）设备在预防意外撞击部位、可接触至布线的部位和危险电压的部位，均应提供罩盖，对高压等危险部位应有特殊标志。
2）每一个机架在前方或背面应有清楚的标志。3）插入模块应有导向。
4）应提供为安装该系统所必需的铁架、支撑件、电缆支架、电缆走道、底座、底盘等。9.3接插件
接插件应接触完全可靠，结构坚实，借助手或简单工具易于插入或拨出，并有定位和锁定装置。9.4布线及连接
1）机架之间、机架内各机框之间采用接插件实现光/电连接。2）线缆在机架内排放的位置应设计合理，不得妨碍或影响日常维护、测试工作的进行。3）设备内的所有焊点不得有虚焊，假焊，漏焊和混线。厂方应保证不使用具有腐蚀性的助焊剂。4）应提供与设备有关的全部布线及电缆，电缆两端应有编号标志。应提供布线及电缆的详细说明及有关的规范。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

M10/29
中华人民共和国通信行业标准
YD/T2532-2013
网间号码携带集中业务管理系统技术要求
TechnicalrequirementofCsMSof numberportability2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前
范围·
2规范性引用文件
3缩略语：
4集中业务管理系统的组成·
集中业务管理系统的功能定位
功能要求
数据管理功能…
NP流程管理功能·免费标准下载网bzxz
策略管理
地址及鉴权管理
参数比对
同步管理
分区管理功能…
定时器管理·
辅助功能
心跳检测功能·
操作维护功能·
网元管理.
接口及协议
物理接口
协议要求
公共Web访问接口
时间同步接口
维护接口
性能要求
数据容量要求
消息响应速度要求
并发处理要求·
整体可用性要求
双机热备份功能要求
数据存储备份要求·
历史记录保存年限·
YD/T2532-2013
YD/T2532-2013
机械结构和工艺要求
概述·
机架要求，
接插件：
布线及连接
机械加工工艺
表面涂复处理
可闻噪声及震动
10环境要求
10.1环境温、湿度要求
机房地面要求·
集中业务管理系统设备对机房的防尘和对有害气体浓度的要求.10.3
10.4集中业务管理系统设备抗电磁干扰的能力·集中业务管理系统设备本身产生的电磁干扰要求10.5
10.6集中业务管理系统设备安装应有抗地震措施10.7
运输和仓储要求
11电源及接地要求
电源要求
能耗要求
接地要求
YD/T2532-2013
本标准是号码携带网间互通的系列标准之一，该系列标准的名称和结构预计如下：《网间号码携带集中业务管理系统技术要求》《网间号码携带集中业务管理系统测试方法》《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》《网间号码携带集中业务管理系统与业务受理系统接口协议测试方法》《网间号码携带集中业务管理系统与本地业务管理系统接口协议测试方法》《网间号码携带受理流程测试方法》《网间号码携带业务测试方法》《网间号码携带业务受理系统技术要求》《网间号码携带本地业务管理系统技术要求》本标准由中国通信标准化协会归口提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司。
本标准主要起草人：曹远、王安平、林美玉、王晓琦、孙立志、李俊、张凤骞、赵慧琴、单俊峰。I
1范围
网间号码携带集中业务管理系统技术要求YD/T2532-2013
本标准规定了号码携带集中业务管理系统的组成、功能定位、基本功能要求、接口协议、性能要求、机械结构、环境以及电源要求等。本标准适用于网间号码携带互通业务。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》3缩略语
下列缩略语适用于本文件。
Central Service Management SystemLocal Service Management SystemNumber Portability
Number Portability Database
CentralizedNumberPortabilityDatabaseLocal Number Portability DatabaseService Order Administration4‘集中业务管理系统的组成
集中业务管理系统
本地业务管理系统
号码携带
号码携带数据库
集中号码携带数据库
本地号码携带数据库
业务受理系统
CSMS实现对号码携带信息的集中管理和集中发布，具体负责接收、转发运营商的号码携带相关申请，管理号码携带受理流程，存储用户的号码携带数据，同步每个运营商号码携带的数据库系统，提供整体号码携带情况的查询和统计等。CNPDB作为CSMS的内部数据库，主要用于保存号码携带数据和历史信息。
5集中业务管理系统的功能定位
集中业务管理系统在号码系统总体架构中的定位如图1所示。集中业务管理系统分别和NP区域内所有参与NP运营商网络的SOA和LSMS相连，从任何运营商网络中发起NP申请，都应经过集中业务管理系统。NP申请由集中业务管理系统负责转发给携出网络，集中业务管理系统可以根据要求转发或拒绝NP申请。集中业务管理系统还负责向区域内的相关运营商网络发出生效或注销广播。
在整个NP区域内，任何网络上储存的NP数据都应以集中业务管理系统管理的NP数据为准。1
YD/T2532-2013
运营商A
6功能要求
6.1数据管理功能
运营商B
图1网间号码携带系统总体架构
运营商C
集中业务管理系统应能够提供对CNPDB中的数据进行管理，这些管理包括：增加、删除、修改、查询和统计等。
6.1.1增加NP数据
当一个号码的NP请求生效后，集中业务管理系统应能够按照业务流程的要求将此号码的NP信息存入NP数据库。
在NP状态表中应保存的数据包括：NP号码、携出方网络、携入方网络、NP生效时间等。除此以外：NP申请过程中的其他信息也应保存下来，包括业务流程ID号、业务类型、号码拥有网络、NP业务申请时间、用户信息（用户姓名、证件类型、证件号、联系电话、代办人姓名、代办人证件类型、代办人证件号）等。
6.1.2删除NP数据
当一个NP的号码注销时，集中业务管理系统应能够按照业务流程的要求将此号码的NP信息从NP状态表中删除。
6.1.3更新NP数据
当一个NP的号码再次NP到其他网络或原网络时，集中业务管理系统应能够按照业务流程的要求对此号码在NP状态表中的信息进行修改。6.1.4查询NP数据
集中业务管理系统应该支持使用字段或字段的组合对当前的以及历史的NP数据进行查询，可以被查询的字段至少应该包括：NP号码、NP流程ID、NP申请时间、NP生效时间、携入方网络、携出方网络、号码拥有网络、申请用户信息（姓名、证件号码、联系电话等）。对于涉及日期和时间的字段查询支持范围查询，其他号段支持模糊查询，例如可以查询生效日期为2007年1月1日到2007年12月31日的所有NP数据，或者查询139开头号段的所有NP数据。查询结果以列表显示，可以通过列表直接查看或间接访问到每一条NP数据的所有相关字段。2
YD/T2532-2013
集中业务管理系统还应该支持基于号码、申请用户等信息字段对NP历史受理记录进行查询。6.1.5统计NP数据
集中业务管理系统应支持NP数据的统计功能，统计内容包括号码携带情况统计和违规统计等。统计结果可以采用html、excel、txt等方式导出。对于号码携带情况统计，可选择的统计条件包括时间范围、周期（例如日、周、月、季度、年等）、号段、运营商（例如中国移动、中国电信、中国联通）、NP流向（例如携入：携出）、运营商流向（例如移动到电信、移动到联通等）、统计方式（例如环比、同比等）。另外，系统还可以统计某运营企业因网络故障而导致用户申请被拒绝的次数，统计携出方没有按照规定时限处理用户申请的次数，统计某运营商当月处理用户申请的次数，统计因携出方判断失误而导致申请被拒绝的次数等。
统计结果应能够以表格、饼图、柱状图、趋势图等各种常用统计图形表示。6.2NP流程管理功能
集中业务管理系统应根据《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》，支持各种NP流程，包括NP申请、生效、注销、取消、欠费、审计、测试等。6.2.1业务申请
集中业务管理系统应能够与SOA系统配合实现号码携带的业务申请流程。号码携带的业务申请流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第8章：业务申请处理程序
集中业务管理系统应具备对业务申请流程进行管理和控制的功能，在收到携入方网络SOA发起的正常申请请求后，应能够根据设置的预置条件允许或拒绝此申请。对于拒绝申请的条件参见管理部门颁布的号码携带相关管理规定。
6.2.2业务生效
集中业务管理系统应能够与SOA、LSMS系统配合实现号码携带的业务申请流程。号码携带的业务生效流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第9章：业务生效处理程序
6.2.3申请取消
集中业务管理系统应能够与SOA系统配合实现号码携带的申请取消流程。号码携带的申请取消流程参见《网间号码携带集中业务管理系统与业务受理系统本地业务管理系统接口协议技术要求》第11章：申请取消处理程序
6.2.4欠费停机和恢复业务
集中业务管理系统应能够与SOA系统配合实现号码携带的欠费停机和恢复流程。号码携带的欠费停机和恢复流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第12章：欠费处理程序
6.2.5业务注销
集中业务管理系统应能够与SOA，LSMS系统配合实现号码携带的业务注销流程。号码携带的业务注销流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第10章：业务注销处理程序
YD/T2532-2013
6.2.6审计管理
集中业务管理系统应能够与SOA、LSMS系统配合实现号码携带的审计流程，并且支持按时间区间审计和按号码审计两种方式。号码携带的审计流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第13章：审计处理程序集中业务管理系统还应具备对审计流程进行管理和控制的功能。对于按时间区间审计的方式，集中业务管理系统应支持手动或定时向区域内各网络发出NP数据审计要求，并且可以根据号码携带相关管理规定的要求，灵活配置审计周期、审计时间以及申请范围等。对于按号码审计的方式，集中业务管理系统应能够针对一个或多个号码，向区域内各网络发出NP数据申请要求。6.2.7测试管理
集中业务管理系统应能够实现对SOA，LSMS系统的远程测试功能。号码携带的业务测试流程参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》第14章：测试程序
6.3策略管理
集中业务管理系统应能够按照管理部门颁布的《网间移动号码携带暂行管理办法》的要求，分别设置不同NP区域内允许申请的间隔时间、每日受理数量限制、每日某方向受理数量限制、允许NP的流向以及充许NP的号段等。
集中业务管理系统还应能够针对每一种消息类型设置停止受理的时段。6.4地址及鉴权管理
集中业务管理系统中应能够设置区域内所有的SOA，LSMS对应的访问地址。访问地址可以为IP地址或者URL方式。
集中业务管理系统应能够将SOA、LSMS的访问地址与区域内的运营商网络ID号对应起来。集中业务管理系统收到SOA或LSMS集中业务管理系统发来的消息时，集中业务管理系统应检查消息发端P地址与消息内的运营商网络D号是否对应，如果不对应则认为鉴权未通过。如果消息发送端的IP地址在集中业务管理系统中没有记录，则集中业务管理系统也应该拒绝此消息。
IP地址管理模块对于每一个SOA或LSMS设备都支持主备地址，即当主用地址不可达时可自动切换与备用地址通信。
6.5参数比对
集中业务管理系统应能够比对同一流程中关联消息的上下文内容，判断关联消息中的FlowID、BrcID、NP号码、NP号码列表参数、messageID里面的区号等参数是否一致，若出现不一致的情况则向对端返回错误指示。
6.6同步管理
集中业务管理系统应能够按照管理规定的要求，定期生成全部或增量NP数据的同步文件和MD5校验文件，打包压缩后通过FTP发布，以便于LSMS进行数据恢复。全数据同步文件及增量数据同步文件的生成周期、时间可以设置。6.7分区管理功能
集中业务管理系统应支持NP的分区管理，即同一套集中业务管理系统可以服务于多个NP区域。4
YD/T2532-2013
集中业务管理系统针对每个NP区域可以实现集中业务管理系统编号独立设置、数据空间独立、业务流程独立、策略配置独立以及定时器设置独立，但是集中业务管理系统应支持同时对多个NP区域中的参数进行统一设置，也支持在统一界面下对所有NP区域中的NP数据进行查询和统计。集中业务管理系统支持的分区数量不小于400个。6.8定时器管理
集中业务管理系统应能够对系统中使用的所有定时器进行设置，包括TO~T6定时器，以及系统内部使用的各种定时器。T0~T6定时器的默认设定值参见《网间号码携带集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求》附录B定时器。集中业务管理系统可以针对任何一条消息，对重发定时器和重发规则进行设置，包括重发定时器的步进间隔、重发次数等。
6.9辅助功能
6.9.1日志管理
集中业务管理系统应有完善的日志管理功能，可以对针对集中业务管理系统进行的所有动作进行记录，包括操作记录、登录记录、接口消息记录、差错记录、性能记录等。同时还能够对日志内容进行导出操作。
日志记录不能够通过操作维护界面进行删除。日志管理功能模块中应提供日志查询界面，可以按类型、时间对日志内容进行查询。6.9.2账号和权限管理
集中业务管理系统应能够对设备的登录账号进行管理。账号管理包括权限分配、用户名管理、密码管理等。
集中业务管理系统还可以对账号的登录规则进行设定，包括是否需要定期修改密码、修改密码的间隔、账号登录线路限制（局域网、互联网）等。权限管理的功能是定义各种权限组，以及各种权限组对应的操作进行划分。6.9.3过载保护
集中业务管理系统对CPU占用率和内存占用率进行观察，达到门限值之后，应采取措施进行过载保护并告警。过载的占用率门限值应可以设置，默认设置为CPU占用率50%，内存占用率70%。当集中业务管理系统的CPU占用率或者内存占用率达到或超过门限值时，用含501响应代码的ACK回应所有的请求类消息，当占用率再次回到门限值以下后，停止回501响应代码。6.9.4历史记录
从集中业务管理系统设备在线应能够查询到24个月内所有的NP流程消息的详细信息。从集中业务管理系统设备在线能够查询自系统运行以来的所有统计信息、NP用户的相关信息等。6.10心跳检测功能
要求集中业务管理系统系统具备网络层的心跳检测机制。在和某一个LSMS/SOA之间心跳异常时，集中数据库不向此设备发送任何消息，如果心跳中断后恢复，集中业务管理系统应重发心跳中断期间缓存的消息。
心跳周期可以在1~3min之间任意设置。心跳检测通过发送PING包的方式实现。5
YD/T2532-2013
6.11操作维护功能
6.11.1操作维护界面
集中业务管理系统应提供基于Web方式的操作维护界面。通过此维护界面能够实现所有针对集中业务管理系统的维护操作。
维护界面中各种维护操作应以功能菜单的方式进行组织，功能菜单的深度不超过4级，系统设置界面友好，提示信息全面，重要的操作步骤有对话框弹出予以警示。功能菜单的显示与登录用户权限挂钩，当权限受限的用户登录维护界面时，无法看到无权访问的菜单。
集中业务管理系统对所有操作都应具备在线使用帮助和使用提示功能。6.11.2告警功能
集中数据库应支持分级告警，至少应分为一般性告警和严重告警两大类。集中业务管理系统在出现各种异常、但是并没有中断业务时，应产生一般性告警，并通过维护界面呈现出来。一般性告警包括心跳短暂丢失、消息重发、进入过载保护、定时器超时等。各种一般性告警的产生条件可以设置，例如产生报警前的心跳丢失次数、消息重发次数等。对于一般性告警，可以根据告警类别，有选择地进行屏蔽设置。当系统遇到严重错误或者收到影响业务正常运行的错误消息时，应进行严重告警。严重告警时需要提供声光告警、邮件和短信的远程告警。在问题处理完毕、系统恢复正常后，声光告警可以自动停止。严重错误包括：设备运行异常、心跳检测长时间异常、消息重发多次返回的ACK消息中都没有匹配的MessageID、参数比对错误、T1-1/T1-4/T1-7/T3-1/T4-1/T5-2/T6-1定时器超时并多次重发、T1-9定时器超时、T2定时器超时、T5-1定时器超时并多次重发等错误。影响业务正常运行的错误消息包括：响应代码为4XX的ACK消息，失败的生效取消广播确认消息，失败的申请取消确认消息以及审计恢复确认（失败）消息等。
所有产生的告警都应该在日志文件中记录。6.11.3手工操作维护功能
系统在出现严重错误需要人工干预时，可以通过操作界面手工操作，重发之前未能成功发送出去的消息。系统首先能够列出所有未成功发送的消息，在人工发送时可用选择一条、多条或全部消息，并进行发送。
系统应提供手工数据维护的界面：可以在系统发生严重错误时，进行手动维护。用户可以执行的数据维护功能包括：执行SQ语句、运行存储过程、导入/导出数据、进行数据备份等；只有具备手工数据维护权限的账号才能进行这些操作，并且所有操作信息（账号、操作时间、操作动作、影响的数据）能够在日志中记录。
6.11.4系统监控功能
系统监控功能是对系统的运行情况进行实时监控，包括以下几部分。1）服务监控
服务监控模块主要对系统内部的线程运行情况进行监控，当出现线程异常终止或者每秒钟处理线程数量超过设定阀值，则进行告警，并采取保护性措施，重启线程或限制访问量。2）接口监控
YD/T2532-2013
接口监控模块对系统的外部接口，如LSMS、SOA的接口进行监控，当发现接口出现问题或者响应时间过长、超过设定阐值时，向系统管理员进行告警。3）硬件监控
硬件监控模块对系统的硬件运行情况设定阀值并进行监控，监控内容包括CPU占用率，内存使用率。硬盘剩余空间等。当这些值超过设定值，则会通过告警模块向管理员发出告警。6.12网元管理
网元管理模块是对与集中管理系统相连的SOA和LSMS设备相关属性数据进行管理。管理的信息包括所属运营商、IP地址/URL地址、运营商网络ID、设备放置地址、管理人员姓名及联系方式等。运营商的中文名称也可以进行修改。7接口及协议
7.1物理接口
集中业务管理系统与每个运营商之间应提供2个155M或GE光纤接口。7.2协议要求
集中业务管理系统与SOA/LSMS之间的接口协议参见《网间号码携带集中业务管理系统与业务受理系统本地业务管理系统接口协议技术要求》。7.3公共Web访问接口
集中业务管理系统应提供公共Web访问接口，能够通过此接口为用户提供查询NP受理进度、查询单个号码当前签约网络等功能。集中业务管理系统的公共Web访问接口可以记录访问次数和访问来源P地址，集中业务管理系统的公共Web访问接口应为基础运营商用户和普通用户提供不同的访问权限和访问页面。
集中业务管理系统的公共Web访问接口应提供较全面的安全防护，包括设置防火墙、防止入侵检测防止DoS攻击等。
7.4时间同步接口
集中业务管理系统应支持NTP协议，并且可以同时作为NTP的客户端或服务器端。集中业务管理系统还可以通过扩展支持外部的卫星定位系统授时接口，包括GPS及北斗等，7.5维护接口
集中业务管理系统的维护接口通过Web界面登录的方式实现。具体功能描述参见6.10.1操作维护界面。
8性能要求
8.1数据容量要求
集中业务管理系统应能够存储不小于5000万条的当前有效NP数据，并且要求可扩容，将来至少能够扩展到10亿条有效NP数据的容量。本地业务管理系统本机数据库中应能够存储不小于2年的NP流程消息的历史数据。8.2消息响应速度要求
集中业务管理系统从收到其他网元发来的消息，到回送ACK回应的时间间隔平均不超过1s，最大7
YD/T2532-2013
不能超过5s。
8.3并发处理要求
集中业务管理系统每秒钟应能够处理300个并发的用户请求（包括中请请求、注销请求等）。集中业务管理系统应能够同时维护3万条正在进行的NP流程。NP流程包括申请、生效、取消、注销、停机/恢复、审计、测试等各种流程。8.4整体可用性要求
集中业务管理系统设备的整体可用率应达到99.9%，即每年平均故障时间小于526min。8.5双机热备份功能要求
组成集中业务管理系统的核心主机设备应支持负荷分担或双机热备份模式。对于工作在双机热备份模式下的设备，故障切换时间不超过5min。8.6数据存储备份要求
集中业务管理系统CNPDB部分的数据存储应实现RAID和磁带备份双重备份方式。采用RAIDO+1备份方式。除了采用RAID方式以外，集中业务管理系统还应配备磁带库和在线备份软件，备份策略应可设置，包括备份周期和备份内容等。8.7历史记录保存年限
集中业务管理系统本机数据库中应能够保存2年的NP流程消息的历史数据，通过离线数据备份的方式应能够保存系统上线以来所有的NP流程历史数据。9机械结构和工艺要求
9.1概述
设备的总体机械结构，应充分考虑安装、维护的方便和扩充容量或调整设备数量的灵活性，实现硬件模块化。应具有足够的机械强度和刚度，设备的安装固定方式应具有防振抗震能力，应保证设备经过常规的运输、储存和安装后，不产生破损，变形。应提供设备的机械结构、品种规格及安装规程等方面的详细说明。9.2机架要求
1）设备在预防意外撞击部位、可接触至布线的部位和危险电压的部位，均应提供罩盖，对高压等危险部位应有特殊标志。
2）每一个机架在前方或背面应有清楚的标志。3）插入模块应有导向。
4）应提供为安装该系统所必需的铁架、支撑件、电缆支架、电缆走道、底座、底盘等。9.3接插件
接插件应接触完全可靠，结构坚实，借助手或简单工具易于插入或拨出，并有定位和锁定装置。9.4布线及连接
1）机架之间、机架内各机框之间采用接插件实现光/电连接。2）线缆在机架内排放的位置应设计合理，不得妨碍或影响日常维护、测试工作的进行。3）设备内的所有焊点不得有虚焊，假焊，漏焊和混线。厂方应保证不使用具有腐蚀性的助焊剂。4）应提供与设备有关的全部布线及电缆，电缆两端应有编号标志。应提供布线及电缆的详细说明及有关的规范。
