HG/T 20516-2014.Design code for analyzer room.
1总则
1.0.1为了统一自动分析器室在化工行业的技术要求,推进自动分析器室工程设计的规范化,达到技术先进、经济合理、安全适用的目的,制订HG/T 20516。
1.0.2 HG/T 20516适用于化工装置自动分析器室的设计。
1.0.3自动分析器室的设计除应执行本规范要求外，尚应符合国家现行有关标准的规定。
2术语
2.0.1自动分析器室 analyzer room
指内含过程分析仪表的专用封闭建筑物,与引入分析流体的设备相连,维护人员可进人。它包括金属结构和建筑结构。
3自 动分析器室的设置
3.0.1应根据工程设计所采用的分析器类型、数量、应用的重要性及安装场所的环境条件，确定是否设置自动分析器室。在下列场合宜设置自动分析器室:
1在有爆炸、火灾危险的场所安装非防爆型自动分析器及其辅助设备,又不便于采用现场分析器箱进行密封隔离、吹气等防护措施的场合;
2安装场所的环境条件恶劣;
3分析器要求设置自动分析器室的场合;
4满足设备和人员的保护要求的场合;
5工艺装置的相近部位采用了多台自动分析器,需要集中的场合。
3.0.2自动分析器室宜独立设置。
3.0.3工艺装 置采用的分析仪表数量较多,而工艺单元相互间又距离较远时,宜按工艺单元设置若干个自动分析器室。
1总则
1.0.1为了统一自动分析器室在化工行业的技术要求,推进自动分析器室工程设计的规范化,达到技术先进、经济合理、安全适用的目的,制订HG/T 20516。
1.0.2 HG/T 20516适用于化工装置自动分析器室的设计。
1.0.3自动分析器室的设计除应执行本规范要求外，尚应符合国家现行有关标准的规定。
2术语
2.0.1自动分析器室 analyzer room
指内含过程分析仪表的专用封闭建筑物,与引入分析流体的设备相连,维护人员可进人。它包括金属结构和建筑结构。
3自 动分析器室的设置
3.0.1应根据工程设计所采用的分析器类型、数量、应用的重要性及安装场所的环境条件，确定是否设置自动分析器室。在下列场合宜设置自动分析器室:
1在有爆炸、火灾危险的场所安装非防爆型自动分析器及其辅助设备,又不便于采用现场分析器箱进行密封隔离、吹气等防护措施的场合;
2安装场所的环境条件恶劣;
3分析器要求设置自动分析器室的场合;
4满足设备和人员的保护要求的场合;
5工艺装置的相近部位采用了多台自动分析器,需要集中的场合。
3.0.2自动分析器室宜独立设置。
3.0.3工艺装 置采用的分析仪表数量较多,而工艺单元相互间又距离较远时,宜按工艺单元设置若干个自动分析器室。

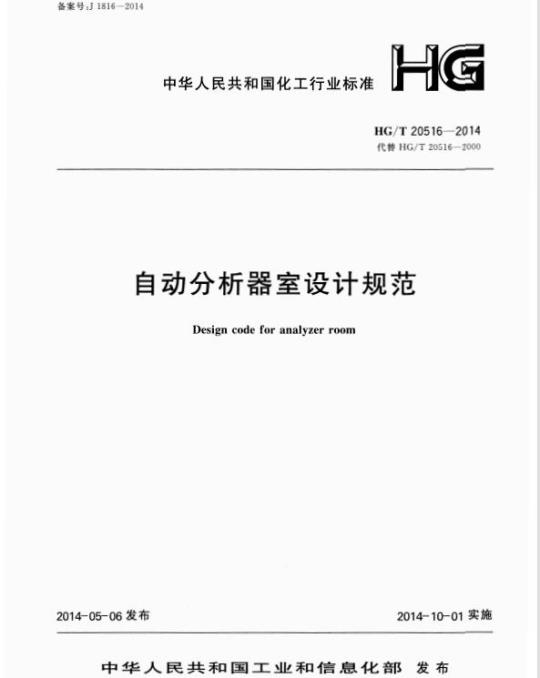

标准图片预览
