HG/T 20573-2012.Code for distributed control system engineering design.
1总则
1.0.1HG/T 20573规定了DCS的技术要求、DCS工程设计程序与任务,以及DCS技术规格书编制要求。
1.0.2HG/T 20573适用于化工行业及其他过程生产行业的DCS工程设计,既可用于新建工程项目以及老企业技术改造项目的DCS控制方案制订、DCS工程设计工作,也适用于DCS采购配合工作,以及参加DCS组态、安装、联调和投运等设计服务工作。
2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本.规范。凡是不注日期的引用文件,其最新版本适用于本规范。
《控制室设计规定》HG/T 20508
《仪表供电设计规定》HG/T 20509
《仪表系统接地设计规定》HG/T 20513
《自控专业工程设计的程序》HG/T 20636.7
《自控设计常用名词术语》HG/T 20699
《分散型控制系统术语》JB/T 9268-1999
《石油化工仪表防雷工程设计规范》SH/T 3164-2012
3术语定义和缩略语
3.1术语定义
下列术语定义适用于本规范。
3.1.1应用软件 application software
为使DCS完成某种生产过程监控所需的计算机程序、过程、规则以及有关的文件的总称。
3.1.2可用性 availability
一个装置或系统正确执行其指定功能的时间和计划执行该项预定功能的总时间之比,用百分数来表示。
3.1.3基带局域网 baseband LAN
一种对数据进行编码以及无需进行载波调制便能实现数据传输的局域网。
3.1.4桥接器(网桥) bridge
将应用同一逻辑链路控制协议但可以应用不同媒体访问控制协议的两个局域网互连起来的一种功能单元。

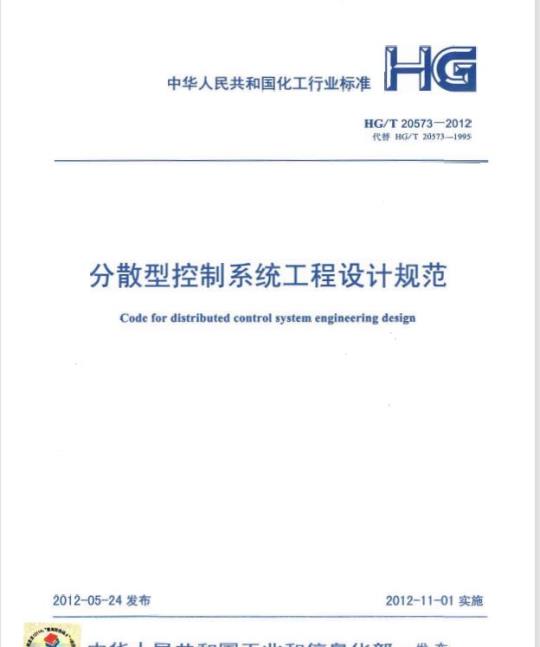

备案号：J1433—2012
