YD 5091.2-2014
基本信息
标准号： YD 5091.2-2014
中文名称：传输设备抗地震性能检测规范 第二部分 卫星地球站传输设备
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3943040
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD 5091.2-2014.Specification for Seismic Test of Transmission Equipment Part 2 Satellite Earth Station Transmission Equipment.
1总则
1.0.1为提高电信网络的抗震防灾能力,保障电信网络的安全性和可靠性,减轻地震对电信设备的破坏,依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定,制定YD 5091.2。
1.0.2 在我国抗震设防烈度7烈度以上(含7烈度)地区的公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。
1.0.3YD 5091.2适用于进人抗震设防烈度为7~9烈度地区的各类卫星地球站传输设备的抗震性能检测。
1.0.4YD 5091.2规定了卫星地球站传输设备抗地震性能检测的检测项目、指标要求、检测方法和评估方法。
1.0.5YD 5091.2在执行时,被测卫星地球站传输设备的结构抗地震性能应满足YD 5083《电信设备抗地震性能检测规范》。
1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
1.0.7YD 5091.2与国家有关标准和规范有矛盾时,应以国家标准和规范为准。
2术语和符号
2.0.1指向精度 (pointing accuracy)
卫星地球站天线波束中心轴(电轴)指向卫星后,天线波束中心轴的指向角度读出的指示值与应有的地球站天线波束中心指向之间的角度差。
2.0.2天线控制功能 (antenna control function)
卫星地球站天馈传动系统是由天馈系统、伺服传动系统组成，应具备自动跟踪、寻星、微调、收藏功能。
2.0.3天线运动范围 (the antenna motion range)
天线方位轴和俯仰轴在方位平面和俯仰方向内所能运动的范围。
1总则
1.0.1为提高电信网络的抗震防灾能力,保障电信网络的安全性和可靠性,减轻地震对电信设备的破坏,依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定,制定YD 5091.2。
1.0.2 在我国抗震设防烈度7烈度以上(含7烈度)地区的公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。
1.0.3YD 5091.2适用于进人抗震设防烈度为7~9烈度地区的各类卫星地球站传输设备的抗震性能检测。
1.0.4YD 5091.2规定了卫星地球站传输设备抗地震性能检测的检测项目、指标要求、检测方法和评估方法。
1.0.5YD 5091.2在执行时,被测卫星地球站传输设备的结构抗地震性能应满足YD 5083《电信设备抗地震性能检测规范》。
1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
1.0.7YD 5091.2与国家有关标准和规范有矛盾时,应以国家标准和规范为准。
2术语和符号
2.0.1指向精度 (pointing accuracy)
卫星地球站天线波束中心轴(电轴)指向卫星后,天线波束中心轴的指向角度读出的指示值与应有的地球站天线波束中心指向之间的角度差。
2.0.2天线控制功能 (antenna control function)
卫星地球站天馈传动系统是由天馈系统、伺服传动系统组成，应具备自动跟踪、寻星、微调、收藏功能。
2.0.3天线运动范围 (the antenna motion range)
天线方位轴和俯仰轴在方位平面和俯仰方向内所能运动的范围。
标准图片预览
标准内容

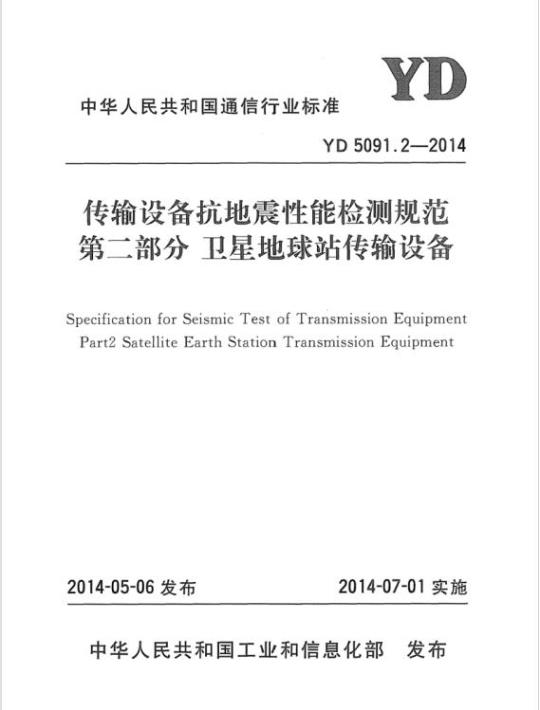

中华人民共和国通信行业标准
YD5091.22014
传输设备抗地震性能检测规范
第二部分卫星地球站传输设备
Specification for Seismic Test of Transmission EquipmentPart2 SatelliteEarthStationTransmissionEquipment2014-05-06发布
2014-07-01实施
中华人民共和国工业和信息化部中华人民共和国通信行业标准
传输设备抗地震性能检测规范
第二部分卫星地球站传输设备
Specification for Seismic Test of Transmission EquipmentPart2 Satellite Earth Station Transmission EquipmentYD5091.2—-2014
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京
中华人民共和国通信行业标准
传输设备抗地震性能检测规范
第二部分卫星地球站传输设备
YD5091.2—2014
北京邮电大学出版社出版发行
北京厚诚则铭印刷科技有限公司印刷850mmX1168mm1/32印张1.125字数25千字2014年7月第1版2014年7月第1次印刷印数：1—5000册
统一书号：155635·212定价：12.00元版权归属工业和信息化部通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部公告
2014年第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号，名称主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，治金行业标准.69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。
以上机械行业标准由机械工业出版社出版，汽车行业标准及化工，有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。
附件：1.1208项行业标准编号、名称、主要内容等一览表（略）2.39项冶金行业标准样品目录及成分含量（略）工业和信息化部
2014年5月6日
本规范是根据工业和信息化部“关于2010年通信工程建设标准编制计划的通知（工信厅通[2010］47号）的要求，在广泛征求各方意见的基础上，将YD5091一2005《光传输设备抗地震性能检测规范》做了部分修订，形成YD5091.1一2014《传输设备抗地震性能检测规范第一部分光传输设备》，并编制YD5091.2一2014《传输设备抗地震性能检测规范第二部分卫星地球站传输设备》。本规范是对卫星地球站传输设备抗地震性能检测的规定。本规范主要内容包括：总则，被测设备组成及要求，卫星地球站传输设备的抗震检测，评估标准等。本规范中以黑体字标志的1.0.2条，1.0.5条.5.0.1条，5.02条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释，监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。主编单位：保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人：刘玲威李莉莉赵冬丽李皓琰1
术语和符号
被测设备组成及要求
卫星地球站传输设备抗地震技术性能检测4.1
天线机械性能
天线控制功能
天线接收方向图
传输性能下载标准就来标准下载网
倒换功能
5评估标准
附录A
本规范用词说明
表B卫星地球站传输设备抗地震技术性能检测表引用标准名录
条文说明
1总则
1.0.1为提高电信网络的抗震防灾能力，保障电信网络的安全性和可靠性，减轻地震对电信设备的破坏，依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定，制定本规范。1.0.2在我国抗震设防烈度7烈度以上（含7烈度）地区的公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。1.0.3本规范适用于进入抗震设防烈度为7~～9烈度地区的各类卫星地球站传输设备的抗震性能检测1.0.4本规范规定了卫星地球站传输设备抗地震性能检测的检测项目，指标要求，检测方法和评估方法。1.0.5本规范在执行时，被测卫星地球站传输设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。1.0.6被测设备还应符合国家，行业主管部门颁发的有关标准和规范。
1.0.7本规范与国家有关标准和规范有矛盾时，应以国家标准和规范为准。
2术语和符号
2.o.1指向精度（pointingaccuracy）卫星地球站天线波束中心轴（电轴）指向卫星后，天线波束中心轴的指向角度读出的指示值与应有的地球站天线波束中心指向之间的角度差。
2.o.2天线控制功能（antennacontrolfunction）卫星地球站天馈传动系统是由天馈系统、服传动系统组成，应具备自动跟踪、寻星、微调、收藏功能。2.o.3天线运动范围（theantennamotionrange）天线方位轴和俯仰轴在方位平面和俯仰方向内所能运动的范围。
被测设备组成及要求
3.0.1提交检测的卫星地球站传输设备由天线系统，射频收发子系统及调制解调器，信道单元等设备组成，见图3.0.1卫星
基带处理
基带处理
调制器
解调器
调制解调器
上变频
下变频
高功放
低噪放
图3.0.1卫星地球站设备组成原理方框图卫星天线
卫星地球站传输设备天线系统是由天线主体，馈源及天线伺服系统等组成。
提交检测的卫星地球站传输设备应按规格型号整机配置。3.0.3
4卫星地球站传输设备抗地震技术性能检测4.1天线机械性能
4.1.1天线仰角及方位角转动范围测试应符合以下要求：1.指标要求
1）方位角转动范围：被测设备标称值。2）俯仰角转动范围：被测设备标称值。2.测试步骤
1）以天线最初复原的位置为参考点。校准方位及俯仰。2）通过人机设定天线俯仰角转动的范围。3）启动天线机械工作的俯仰角轴转动，从最小直至转动到最大角度。
4）观察其天线指向指示并采用仰角器测量，确认天线仰角转动的范围并加以记录。
5）将天线设置为复位状态主波指向天空为90°状态，通过人机设定天线方位角转动的最小值。6）启动天线的方位轴转动，直至最大转动角度。7）观察其天线指向指示并采用电子罗盘测量或指南针，确认天线方位角转动的范围和转动的时间，并加以记录。8）通过人机控制先将方位角复位到原有的起始位置，再将天线仰角收复到最初的指定位置。9）对天线方位面上分段交叠驱动的天线，可分别测出各段范围，叠加后扣除交叠角。
4.1.2极化调整范围测试应符合以下要求：1.指标要求
极化调整范围：被测设备标称值。2.测试步骤
1）将天线安装在无遮挡的空地上，天线朝向正南。2）对准测试卫星。
3）连接天线系统供电电源。
4）由卫星主管单位配合发射个单载波，或直接接收该卫星的垂直极化或水平极化信标信号。5）通过人机设定将天线极化进行校准，在频谱仪上观察信号，调整极化角度使其达到最大值。6）启动天线机械工作，进行卫星自动对星，将天线指向所规定的卫星位置：记录其极化角数值和载波电平或信标电平数值。7）调整天线极化角范围从0°～90°，并记录极化角与卫星载波或信标信号的电平数值。
8）重复测试3次并加以记录，观察其分析3组测试的重复性。4.2天线控制功能
4.2.1天线控制功能测试应符合以下要求：1．指标要求
重复开启和复位能到达指定的位置，不错位。2.测试步骤
1）连接电源，为天线系统供电。2）将天线设置为任意一颗可用星的指向位置。3）观察其天线指向指示，确认天线仰角位置，并加以记录。4）启动天线收藏功能，并开始记录起始时间。5）将天线设置指向天空储藏的位置后，记录天线收藏结束的时间，并观察其收复的轨迹和复位后的指向指示的读数。6）重复3次天线的收藏动作，观察收藏天线复位的重复情况5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
