YD/T 1453-2014
基本信息
标准号： YD/T 1453-2014
中文名称：代替 YD/T 1453-2006 IPv6 网络设备测试方法边缘路由器
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 1453-2014.Test specification for edge router equipment supporting IPv6.
1范围
YD/T 1453主要规定了IPv6边缘路由器的电气安全测试、环境测试、接口特性测试、PPP协议测试、TCP/IP协议(IPv6、邻居发现、ICMPv6、 MLD等)测试、路由协议(RIPng、 OSPFv3、 ISISv6、BGP4+) 测试、组播路由协议(PIM-SM)测试、网络管理功能测试、安全功能测试、性能测试等。
YD/T 1453适用于支持IPv6协议的边缘路由器设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1098-2009路由器设备测试方法边缘路由器
YD/T 1156-2009路由器设备测试方法核心路由器
YD/T 1391.1多协议标记交换(MPLS)测试方法
YD/T 1450IPv6路由协议测试方法支持IPv6的边界网关协议(BGP4)
YD/T 1451IPv6路由协议测试方法支持IPv6的开放最短路径优先协议(OSPF)
YD/T 1610IPv6路由协议测试方法支持IPv6的中间系统到中间系统路由交换协议(IS-IS)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
被测实体 lmplication Under Test
被测实体指实际开放系统中将要进行- -致性测试的那部分，它应该是一个或多个相关协议的实体。
3.1.2
被测设备 Device Under Test
被测设备指被测实体所在的实际开放系统。在本文件中，DUT是指IPv6边缘路由器。
1范围
YD/T 1453主要规定了IPv6边缘路由器的电气安全测试、环境测试、接口特性测试、PPP协议测试、TCP/IP协议(IPv6、邻居发现、ICMPv6、 MLD等)测试、路由协议(RIPng、 OSPFv3、 ISISv6、BGP4+) 测试、组播路由协议(PIM-SM)测试、网络管理功能测试、安全功能测试、性能测试等。
YD/T 1453适用于支持IPv6协议的边缘路由器设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1098-2009路由器设备测试方法边缘路由器
YD/T 1156-2009路由器设备测试方法核心路由器
YD/T 1391.1多协议标记交换(MPLS)测试方法
YD/T 1450IPv6路由协议测试方法支持IPv6的边界网关协议(BGP4)
YD/T 1451IPv6路由协议测试方法支持IPv6的开放最短路径优先协议(OSPF)
YD/T 1610IPv6路由协议测试方法支持IPv6的中间系统到中间系统路由交换协议(IS-IS)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
被测实体 lmplication Under Test
被测实体指实际开放系统中将要进行- -致性测试的那部分，它应该是一个或多个相关协议的实体。
3.1.2
被测设备 Device Under Test
被测设备指被测实体所在的实际开放系统。在本文件中，DUT是指IPv6边缘路由器。

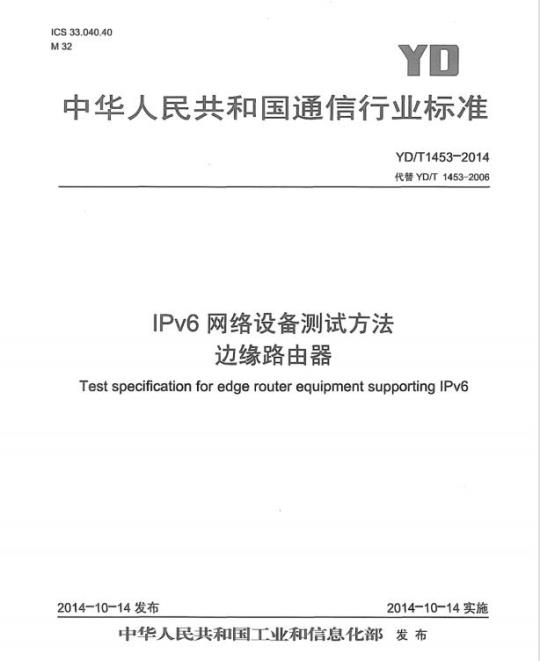

标准图片预览
标准内容
ICS33.040.40
中华人民共和国通信行业标准
YD/T1453-2014
代替YD/T1453-2006
IPv6网络设备测试方法
边缘路由器
Test specification for edge router equipment supporting IPv62014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前
范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4接口测试·
4.22048kbit/s（E1）接口测试-4.310/100BaseT接口测试
4.4千兆比特以太网接口测试
4.5万兆比特以太网接口测试
4.6POS接口测试
5链路层协议测试
5.1PPP协议测试
6IPv6协议测试
6.1概述
6.2IPv6协议测试
6.3邻居发现协议测试·
6.4路径MTU发现协议测试
6.5ICMPv6协议测试-
6.6IPv6无状态地址自动配置协议测试6.7MLD协议测试
6.8UDP协议测试··
6.9TCP协议测试
6.10路由器重编号协议测试
7路由协议测试
7.1概述
7.2RIPng协议测试·
7.3OSPF路由协议功能测试·
7.4BGP4路由协议测试.
7.5IS-IS路由协议测试
7.6MPLS测试
YD/T1453-2014
··83
.··83
YD/T1453-2014
7.7PIM-SM组播协议测试
8网管功能测试
SNMP协议测试·
8.3通用Trap测试
8.4计费管理测试
8.5安全管理测试-
9IPsec测试
功能测试·
性能测试
10路由器安全测试
10.1ACL功能测试.
ICMP过滤
10.3路由器防攻击测试·
10.4路由协议的安全性测试·
性能测试·
11.1概述
11.2性能测试·
12供电测试
电气安全测试·
环境测试
本标准是支持IPv6的路由器设备系列标准之一，该系列标准的结构和名称如下：YD/T1452《IPv6网络设备技术要求边缘路由器》YD/T1453《IPv6网络设备测试方法边缘路由器》-YD/T1454《IPv6网络设备技术要求核心路由器》YD/T1455《IPv6网络设备测试方法核心路由器》YD/T1453-2014
与本系列标准相关的标准还有支持IPv4的路由器设备系列标准，该系列标准的结构和名称如下：-YD/T1096-2009《路由器设备技术要求边缘路由器》-YD/T1097-2009《路由器设备技术要求核心路由器》—YD/T1098-2009《路由器设备测试方法边缘路由器》-YD/T1156-2009《路由器设备测试方法核心路由器》本标准编制依据GB/T1.1-2009给出的规则起草。本标准代替YD/T1453-2006《IPv6网络设备测试方法边缘路由器》，本标准与YD/T1453-2006相比主要技术变化如下：
根据以下主要技术变化修改规范性引用文件、术语、定义和缩略语内容；在接口测试规范中删除V.24/V.28接口、V.35接口、ISDN通信接口、ATM接口和E3接口测试内容，增加10GE接口和10GPOS接口的测试内容；一删除链路层中顿中继协议、ISDN协议和ATM协议测试内容：一删除IPv6协议测试中关于0型路由头的测试内容：修改并明确性能测试中以太网接口（二层数据顿）和POS接口（三层数据包）测试流量使用的字节；
修改并明确正文中第4.2、4.3、4.4、4.5、4.6、7.3、7.4、7.5、7.6、12、13和14章节的规范性引用文件。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司。本标准主要起草人：赵锋、张宇华、朱俊玲、汪育骄。本标准于2006年06月首次发布，本次为第一次修订。1范围
IPV6网络设备测试方法
边缘路由器
YD/T1453-2014
本标准主要规定了IPv6边缘路由器的电气安全测试、环境测试、接口特性测试、PPP协议测试、TCP/IP协议（IPv6、邻居发现、ICMPv6、MLD等）测试、路由协议（RIPng、OSPFv3、ISISv6、BGP4+）测试、组播路由协议（PIM-SM）测试、网络管理功能测试、安全功能测试、性能测试等。本标准适用于支持IPv6协议的边缘路由器设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1098-2009
YD/T1156-2009
YD/T1391.1
YD/T1450
YD/T1451
YD/T1610
3术语、定义和缩略语
3.1术语和定义
路由器设备测试方法边缘路由器路由器设备测试方法核心路由器多协议标记交换（MPLS）测试方法IPv6路由协议测试方法-支持IPv6的边界网关协议（BGP4）IPv6路由协议测试方法-支持IPv6的开放最短路径优先协议（OSPF）IPv6路由协议测试方法-支持IPv6的中间系统到中间系统路由交换协议（IS-IS）下列术语和定义适用于本文件。3.1.1
被测实体ImplicationUnderTest被测实体指实际开放系统中将要进行一致性测试的那部分，它应该是一个或多个相关协议的实体。3.1.2
被测设备DeviceUnderTest
被测设备指被测实体所在的实际开放系统。在本文件中，DUT是指IPv6边缘路由器。3.2缩略语
下列缩略语适用于本文件。
AmericanNationalStandard InstituteAddress Resolution Protocol
Autonomous System
BorderGatewayProtocol
BootStrap Router
Challenge-HandshakeAuthenticationProtocolClassless Inter Domain Routing美国国家标准研究所
地址解析协议
自治系统
边界路由协议
引导路由器
握手认证协议
无类域间路由
YD/T1453-2014
IPv6CP
PIM-SM
Distance Vector Multicast Routing ProtocolExterior Gateway Protocol
Frame Check Sequence
Fiber Distributed Data InterfaceForwarding Information Base
FileTransmission Protocol
High-Level Data Link ControlInternet Control Message ProtocolInternet Group Management ProtocolInterior Gateway Protocol
Internet Protocol
Internet Protocol version 4
Internet Protocol version 6
IP Control Protocol
IPv6 Control Protocol
Intermediate System to Intermediate SystemLocal Area Network
Link Access Protocol-SDH
Link Control Protocol
Management Information Base
Maximun Transmission Unit
Next Hop Routing Protocol
Operation and Maintenance
Open Shortest Path First
Password Authentication ProtocolProtocol Data Unit
Protocol Independent Multicast-Sparse ModePoint to Point Protocol
Rendezvous Point
Synchronous Digital HierarchySimple Network Management ProtocolTransmission Control ProtocolType Of Service
Time To Live
User Datagram Protocol
Virtual Private Network
Wide Area Network
距离矢量组播路由协议
外部路由协议
顿校验序列
基于光纤的分布数据接口
转发信息表
文件传输协议
高级数据链路控制
因特网控制消息协议
因特网组消息协议
内部路由协议
互联网协议
互联网协议第4版
互联网协议第6版
IP控制协议
IPv6控制协议
中间系统-中间系统
局域网
链路接入协议-SDH
链路控制协议
管理信息库
最大传输单元
下一跳路由协议
运行与维护
开放最短路径优先
密码认证协议
协议数据单元
协议无关组播-稀疏模式
点到点协议
汇聚点
同步数字体系
简单网络管理协议
传输控制协议
服务类型
生存时间
用户数据包协议
虚拟专用网
广域网
4接口测试
4.1概述
YD/T1453-2014
本章规定IPv6边缘路由器接口测试，包括2048kbit/s（E1）、10/100Mbit/s以太网、千兆和万兆比特以太网和POS接口测试等。
4.22048kbit/s（E1）接口测试
2048kbit/s（E1）接口测试见YD/T1098-2009第5.4节。4.310/100BaseT接口测试
10/100BaseT接口测试见YD/T1098-2009第5.8.1节。4.4千兆比特以太网接口测试
千兆比特以太网接口测试见YD/T1098-2009第5.9节。4.5万兆比特以太网接口测试
万兆比特以太网接口测试见YD/T1156-2009第5.4节。4.6POS接口测试
POS接口测试见YD/T1156-2009第5.5节。5链路层协议测试
5.1PPP协议测试
5.1.1概述
本章规定了IPv6边缘路由器通用的PPP协议测试，包括LCP协议、CHAP协议、PAP协议和IPv6CF协议测试。具体接口可以根据技术规范的要求选择相应的协议进行测试。5.1.2LCP协议的测试
5.1.2.1测试配置
测试仪
图1LCP协议测试配置
YD/T1453-2014
5.1.2.2测试项目
项目编号：
分项目编号：LCP_1Www.bzxZ.net
测试配置：见图1
测试项目：验证对各种LCP非法报文格式的处理测试目的：在LCPOPENED状态，被测设备抛弃协议号未知的PPP报文和代码未知的LCP报文，不作处理：抛弃报文长度非法的LCPCONFIG-REQ报文：抛弃选项值或ID值与LCPCONFIG-REQ报文中的值不同的LCPCONFIG-ACK报文；接收不含任何选项的LCPCONFIG-REQ报文；抛弃选项类型不可知的LCP报文，回发LCPCONFIG-REJECT报文；对于选项长度非法的LCPCONFIG-REQ报文，回发LCPCONFIG-NAK报文；对于可以接受的LCPCONFIG-REQ报文，回发LCPCONFIG-ACK报文测试过程：
1）协议测试仪向被测设备发送PPP协议号为1000的测试包。2）停止发送步骤1中的测试包。3）协议测试仪向被测设备发送代码为20的LCP测试包。4）停止发送步骤3中的LCP测试包。5）协议测试仪向被测设备发送LCP长度域值非法的LCPCONFIG-REQ测试包。6）停止发送步骤5中的LCP测试包。7）协议测试仪向被测设备发送CONFIG-ACK报文的ID和相应的CONF-REQ的ID值不同。8）停止发送步骤7中的LCP测试包。9）协议测试仪向被测设备发送不包含任何选项的LCPCONFIG-REQ测试包。10）停止发送步骤9中的LCP测试包。11）协议测试仪向被测设备发送类型代号未知的LCP报文。12）停止发送步骤11中的LCP测试包。13）协议测试仪向被测设备发送选项长度域值非法的LCPCONFIG-REQ测试包。14）停止发送步骤13中的LCP测试包。15）协议测试仪向被测设备发送正确的LCPCONFIG-REQ测试包。16）停止发送步骤15中的LCP测试包预期结果：
1）在步骤1、5、7中，被测设备抛弃此测试包。2）在步骤3中，被测设备返回ACK-REJ报文。3）在步骤9中，被测设备接收此测试包。4）在步骤11中，被测设备发送CODE-REJ报文。5）在步骤13中，被测设备回发CONFIG-NAK报文，包含正确的选项长度和数据。6）在步骤15中，被测设备回发LCPCONFIG-ACK报文预期结果：
测试结果必须与预期结果相符，否则不符合要求项目编号：2
分项目编号：LCP_2
测试配置：见图1
测试项目：验证在非LCPOPENED状态下对各种报文的处理YD/T1453-2014
测试目的：在非LCPOPENED状态下，被测设备抛弃CONFIG-ACK报文选项与相应的CONF-REQ选项的值不同的LCP报文；被测设备接受正确的CONFIG-ACK报文，状态变为ACK-REVD：抛弃CONF-NAK报文选项次序与相应的CONF-REQ选项的次序不同的LCP报文；被测设备收到正确的CONFIG-NAK报文，重新发送CONFIG-REQ报文，其选项参数被CONFIG-NAK修改：被测设备收到正确的CONFIG-REJ报文，重新发送CONFIG-REQ报文，其选项参数中不再含被CONFIG-REJ拒绝的选项：被测设备收到正确的所有选项可接受的CONFIG-REQ报文，发送CONF-ACK报文，且ID值与收到的REQ报文相同；当前状态为LCPACK-SENT，收到CONF-ACK报文，状态变为OPENED：当前状态为LCPACK-REVD，收到CONFIG-REQ报文全部选项可接受，发送CONFIG-ACK报文，状态变为OPENED；PROT-REJ报文拒绝IPv6CP协议，状态不变：PROT-REJ报文拒绝LCP协议，该报文被接收，且停止发送报文；CODE-REJ报文拒绝扩展代码，状态不变：CODE-REJ报文拒绝CONFIG-REQ，该报文被接收，且停止发送报文；在非OPENED状态下收到TERM-REQ报文，发送TERM-ACK报文，回到REQ-SENT状态测试过程：
1)协议测试仪向被测设备发送LCPCONFIG-ACK报文，其选项与收到的CONFIG-REQ选项的值不同。2）停止发送步骤1中的LCP测试包。3）协议测试仪向被测设备发送正确的CONFIG-ACK报文。4）停止发送步骤3中的LCP测试包。5)协议测试仪向被测设备发送CONFIG-NAK报文，其选项次序与相应的CONFIG-REQ选项次序不同。6）停止发送步骤5中的LCP测试包。7）协议测试仪向被测设备发送正确的CONFIG-NAK报文。8）停止发送步骤7中的LCP测试包。9）协议测试仪向被测设备发送正确的CONFIG-REJ报文拒绝某选项。10）停止发送步骤9中的LCP测试包。11）协议测试仪向被测设备发送正确的所有选项可接受的LCPCONFIG-REQ测试包。12）停止发送步骤11中的LCP测试包。13）协议测试仪向被测设备发送CONFIG-REQ报文，其全部选项被测设备均可接受，协议测试仪收到被测设备发来的CONFIG-ACK后向被测设备发送CONFIG-ACK。14）停止发送步骤13中的LCP测试包。15）协议测试仪在收到被测设备发来的CONFIG-REQ后向对方发送CONFIG-ACK；协议测试仪向被测设备发送CONFIG-REQ报文，其全部选项被测设备均可接受。16）停止发送步骤15中的LCP测试包。17）当前状态为非LCPOPENED，协议测试仪向被测设备发送PROT-REJ报文，拒绝IPv6CP协议。YD/T1453-2014
18）停止发送步骤17中的LCP测试包。19）当前状态为非LCPOPENED，协议测试仪向被测设备发送PROT-REJ报文，拒绝LCP协议。20）停止发送步骤19中的LCP测试包。21）当前状态为非LCPOPENED，协议测试仪向被测设备发送收CODE-REJ报文，拒绝扩展代码。22）停止发送步骤21中的LCP测试包。23）当前状态为非LCPOPENED，协议测试仪向被测设备发送收CODE-REJ报文，拒绝CONFIG-REQ报文。
24）停止发送步骤23中的LCP测试包。25）当前状态为非LCPOPENED，协议测试仪向被测设备发送收TERM-REQ报文。26）停止发送步骤25中的LCP测试包预期结果：
1）在步骤1中，被测设备抛弃此LCPCONFIG-ACK报文。2）在步骤3中，被测设备状态变为ACK-REVD。3）在步骤5中，被测设备抛弃此LCPCONFIG-NAK报文。4）在步骤7中，被测设备发送CONFIG-REQ报文，其选项参数被CONFIG-NAK修改。5）在步骤9中，被测设备回发CONFIG-REQ选项中不存在被CONF-REJ拒绝的选项。6）在步骤11中，被测设备回发LCPCONFIG-ACK报文。7）在步骤13中，被测设备在收到CONFIG-REQ后回发CONFIG-ACK报文，在收到协议测试仪发来的CONFIG-ACK后进入LCPOPENED状态。8）在步骤15中，被测设备回发CONFIG-ACK报文，且进入LCPOPENED状态。9）在步骤17中，被测设备接收该报文，但状态不改变。10）在步骤19中，被测设备接收该报文，且停止发送报文。11）在步骤21中，被测设备接收该报文，状态不变。12）在步骤23中，被测设备停止发送报文，状态变为STOPPED。13）在步骤25中，被测设备发送TERM-ACK报文，且状态回到REQ-SENT预期结果：
测试结果必须与预期结果相符，否则不符合要求6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国通信行业标准
YD/T1453-2014
代替YD/T1453-2006
IPv6网络设备测试方法
边缘路由器
Test specification for edge router equipment supporting IPv62014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前
范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4接口测试·
4.22048kbit/s（E1）接口测试-4.310/100BaseT接口测试
4.4千兆比特以太网接口测试
4.5万兆比特以太网接口测试
4.6POS接口测试
5链路层协议测试
5.1PPP协议测试
6IPv6协议测试
6.1概述
6.2IPv6协议测试
6.3邻居发现协议测试·
6.4路径MTU发现协议测试
6.5ICMPv6协议测试-
6.6IPv6无状态地址自动配置协议测试6.7MLD协议测试
6.8UDP协议测试··
6.9TCP协议测试
6.10路由器重编号协议测试
7路由协议测试
7.1概述
7.2RIPng协议测试·
7.3OSPF路由协议功能测试·
7.4BGP4路由协议测试.
7.5IS-IS路由协议测试
7.6MPLS测试
YD/T1453-2014
··83
.··83
YD/T1453-2014
7.7PIM-SM组播协议测试
8网管功能测试
SNMP协议测试·
8.3通用Trap测试
8.4计费管理测试
8.5安全管理测试-
9IPsec测试
功能测试·
性能测试
10路由器安全测试
10.1ACL功能测试.
ICMP过滤
10.3路由器防攻击测试·
10.4路由协议的安全性测试·
性能测试·
11.1概述
11.2性能测试·
12供电测试
电气安全测试·
环境测试
本标准是支持IPv6的路由器设备系列标准之一，该系列标准的结构和名称如下：YD/T1452《IPv6网络设备技术要求边缘路由器》YD/T1453《IPv6网络设备测试方法边缘路由器》-YD/T1454《IPv6网络设备技术要求核心路由器》YD/T1455《IPv6网络设备测试方法核心路由器》YD/T1453-2014
与本系列标准相关的标准还有支持IPv4的路由器设备系列标准，该系列标准的结构和名称如下：-YD/T1096-2009《路由器设备技术要求边缘路由器》-YD/T1097-2009《路由器设备技术要求核心路由器》—YD/T1098-2009《路由器设备测试方法边缘路由器》-YD/T1156-2009《路由器设备测试方法核心路由器》本标准编制依据GB/T1.1-2009给出的规则起草。本标准代替YD/T1453-2006《IPv6网络设备测试方法边缘路由器》，本标准与YD/T1453-2006相比主要技术变化如下：
根据以下主要技术变化修改规范性引用文件、术语、定义和缩略语内容；在接口测试规范中删除V.24/V.28接口、V.35接口、ISDN通信接口、ATM接口和E3接口测试内容，增加10GE接口和10GPOS接口的测试内容；一删除链路层中顿中继协议、ISDN协议和ATM协议测试内容：一删除IPv6协议测试中关于0型路由头的测试内容：修改并明确性能测试中以太网接口（二层数据顿）和POS接口（三层数据包）测试流量使用的字节；
修改并明确正文中第4.2、4.3、4.4、4.5、4.6、7.3、7.4、7.5、7.6、12、13和14章节的规范性引用文件。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司。本标准主要起草人：赵锋、张宇华、朱俊玲、汪育骄。本标准于2006年06月首次发布，本次为第一次修订。1范围
IPV6网络设备测试方法
边缘路由器
YD/T1453-2014
本标准主要规定了IPv6边缘路由器的电气安全测试、环境测试、接口特性测试、PPP协议测试、TCP/IP协议（IPv6、邻居发现、ICMPv6、MLD等）测试、路由协议（RIPng、OSPFv3、ISISv6、BGP4+）测试、组播路由协议（PIM-SM）测试、网络管理功能测试、安全功能测试、性能测试等。本标准适用于支持IPv6协议的边缘路由器设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1098-2009
YD/T1156-2009
YD/T1391.1
YD/T1450
YD/T1451
YD/T1610
3术语、定义和缩略语
3.1术语和定义
路由器设备测试方法边缘路由器路由器设备测试方法核心路由器多协议标记交换（MPLS）测试方法IPv6路由协议测试方法-支持IPv6的边界网关协议（BGP4）IPv6路由协议测试方法-支持IPv6的开放最短路径优先协议（OSPF）IPv6路由协议测试方法-支持IPv6的中间系统到中间系统路由交换协议（IS-IS）下列术语和定义适用于本文件。3.1.1
被测实体ImplicationUnderTest被测实体指实际开放系统中将要进行一致性测试的那部分，它应该是一个或多个相关协议的实体。3.1.2
被测设备DeviceUnderTest
被测设备指被测实体所在的实际开放系统。在本文件中，DUT是指IPv6边缘路由器。3.2缩略语
下列缩略语适用于本文件。
AmericanNationalStandard InstituteAddress Resolution Protocol
Autonomous System
BorderGatewayProtocol
BootStrap Router
Challenge-HandshakeAuthenticationProtocolClassless Inter Domain Routing美国国家标准研究所
地址解析协议
自治系统
边界路由协议
引导路由器
握手认证协议
无类域间路由
YD/T1453-2014
IPv6CP
PIM-SM
Distance Vector Multicast Routing ProtocolExterior Gateway Protocol
Frame Check Sequence
Fiber Distributed Data InterfaceForwarding Information Base
FileTransmission Protocol
High-Level Data Link ControlInternet Control Message ProtocolInternet Group Management ProtocolInterior Gateway Protocol
Internet Protocol
Internet Protocol version 4
Internet Protocol version 6
IP Control Protocol
IPv6 Control Protocol
Intermediate System to Intermediate SystemLocal Area Network
Link Access Protocol-SDH
Link Control Protocol
Management Information Base
Maximun Transmission Unit
Next Hop Routing Protocol
Operation and Maintenance
Open Shortest Path First
Password Authentication ProtocolProtocol Data Unit
Protocol Independent Multicast-Sparse ModePoint to Point Protocol
Rendezvous Point
Synchronous Digital HierarchySimple Network Management ProtocolTransmission Control ProtocolType Of Service
Time To Live
User Datagram Protocol
Virtual Private Network
Wide Area Network
距离矢量组播路由协议
外部路由协议
顿校验序列
基于光纤的分布数据接口
转发信息表
文件传输协议
高级数据链路控制
因特网控制消息协议
因特网组消息协议
内部路由协议
互联网协议
互联网协议第4版
互联网协议第6版
IP控制协议
IPv6控制协议
中间系统-中间系统
局域网
链路接入协议-SDH
链路控制协议
管理信息库
最大传输单元
下一跳路由协议
运行与维护
开放最短路径优先
密码认证协议
协议数据单元
协议无关组播-稀疏模式
点到点协议
汇聚点
同步数字体系
简单网络管理协议
传输控制协议
服务类型
生存时间
用户数据包协议
虚拟专用网
广域网
4接口测试
4.1概述
YD/T1453-2014
本章规定IPv6边缘路由器接口测试，包括2048kbit/s（E1）、10/100Mbit/s以太网、千兆和万兆比特以太网和POS接口测试等。
4.22048kbit/s（E1）接口测试
2048kbit/s（E1）接口测试见YD/T1098-2009第5.4节。4.310/100BaseT接口测试
10/100BaseT接口测试见YD/T1098-2009第5.8.1节。4.4千兆比特以太网接口测试
千兆比特以太网接口测试见YD/T1098-2009第5.9节。4.5万兆比特以太网接口测试
万兆比特以太网接口测试见YD/T1156-2009第5.4节。4.6POS接口测试
POS接口测试见YD/T1156-2009第5.5节。5链路层协议测试
5.1PPP协议测试
5.1.1概述
本章规定了IPv6边缘路由器通用的PPP协议测试，包括LCP协议、CHAP协议、PAP协议和IPv6CF协议测试。具体接口可以根据技术规范的要求选择相应的协议进行测试。5.1.2LCP协议的测试
5.1.2.1测试配置
测试仪
图1LCP协议测试配置
YD/T1453-2014
5.1.2.2测试项目
项目编号：
分项目编号：LCP_1Www.bzxZ.net
测试配置：见图1
测试项目：验证对各种LCP非法报文格式的处理测试目的：在LCPOPENED状态，被测设备抛弃协议号未知的PPP报文和代码未知的LCP报文，不作处理：抛弃报文长度非法的LCPCONFIG-REQ报文：抛弃选项值或ID值与LCPCONFIG-REQ报文中的值不同的LCPCONFIG-ACK报文；接收不含任何选项的LCPCONFIG-REQ报文；抛弃选项类型不可知的LCP报文，回发LCPCONFIG-REJECT报文；对于选项长度非法的LCPCONFIG-REQ报文，回发LCPCONFIG-NAK报文；对于可以接受的LCPCONFIG-REQ报文，回发LCPCONFIG-ACK报文测试过程：
1）协议测试仪向被测设备发送PPP协议号为1000的测试包。2）停止发送步骤1中的测试包。3）协议测试仪向被测设备发送代码为20的LCP测试包。4）停止发送步骤3中的LCP测试包。5）协议测试仪向被测设备发送LCP长度域值非法的LCPCONFIG-REQ测试包。6）停止发送步骤5中的LCP测试包。7）协议测试仪向被测设备发送CONFIG-ACK报文的ID和相应的CONF-REQ的ID值不同。8）停止发送步骤7中的LCP测试包。9）协议测试仪向被测设备发送不包含任何选项的LCPCONFIG-REQ测试包。10）停止发送步骤9中的LCP测试包。11）协议测试仪向被测设备发送类型代号未知的LCP报文。12）停止发送步骤11中的LCP测试包。13）协议测试仪向被测设备发送选项长度域值非法的LCPCONFIG-REQ测试包。14）停止发送步骤13中的LCP测试包。15）协议测试仪向被测设备发送正确的LCPCONFIG-REQ测试包。16）停止发送步骤15中的LCP测试包预期结果：
1）在步骤1、5、7中，被测设备抛弃此测试包。2）在步骤3中，被测设备返回ACK-REJ报文。3）在步骤9中，被测设备接收此测试包。4）在步骤11中，被测设备发送CODE-REJ报文。5）在步骤13中，被测设备回发CONFIG-NAK报文，包含正确的选项长度和数据。6）在步骤15中，被测设备回发LCPCONFIG-ACK报文预期结果：
测试结果必须与预期结果相符，否则不符合要求项目编号：2
分项目编号：LCP_2
测试配置：见图1
测试项目：验证在非LCPOPENED状态下对各种报文的处理YD/T1453-2014
测试目的：在非LCPOPENED状态下，被测设备抛弃CONFIG-ACK报文选项与相应的CONF-REQ选项的值不同的LCP报文；被测设备接受正确的CONFIG-ACK报文，状态变为ACK-REVD：抛弃CONF-NAK报文选项次序与相应的CONF-REQ选项的次序不同的LCP报文；被测设备收到正确的CONFIG-NAK报文，重新发送CONFIG-REQ报文，其选项参数被CONFIG-NAK修改：被测设备收到正确的CONFIG-REJ报文，重新发送CONFIG-REQ报文，其选项参数中不再含被CONFIG-REJ拒绝的选项：被测设备收到正确的所有选项可接受的CONFIG-REQ报文，发送CONF-ACK报文，且ID值与收到的REQ报文相同；当前状态为LCPACK-SENT，收到CONF-ACK报文，状态变为OPENED：当前状态为LCPACK-REVD，收到CONFIG-REQ报文全部选项可接受，发送CONFIG-ACK报文，状态变为OPENED；PROT-REJ报文拒绝IPv6CP协议，状态不变：PROT-REJ报文拒绝LCP协议，该报文被接收，且停止发送报文；CODE-REJ报文拒绝扩展代码，状态不变：CODE-REJ报文拒绝CONFIG-REQ，该报文被接收，且停止发送报文；在非OPENED状态下收到TERM-REQ报文，发送TERM-ACK报文，回到REQ-SENT状态测试过程：
1)协议测试仪向被测设备发送LCPCONFIG-ACK报文，其选项与收到的CONFIG-REQ选项的值不同。2）停止发送步骤1中的LCP测试包。3）协议测试仪向被测设备发送正确的CONFIG-ACK报文。4）停止发送步骤3中的LCP测试包。5)协议测试仪向被测设备发送CONFIG-NAK报文，其选项次序与相应的CONFIG-REQ选项次序不同。6）停止发送步骤5中的LCP测试包。7）协议测试仪向被测设备发送正确的CONFIG-NAK报文。8）停止发送步骤7中的LCP测试包。9）协议测试仪向被测设备发送正确的CONFIG-REJ报文拒绝某选项。10）停止发送步骤9中的LCP测试包。11）协议测试仪向被测设备发送正确的所有选项可接受的LCPCONFIG-REQ测试包。12）停止发送步骤11中的LCP测试包。13）协议测试仪向被测设备发送CONFIG-REQ报文，其全部选项被测设备均可接受，协议测试仪收到被测设备发来的CONFIG-ACK后向被测设备发送CONFIG-ACK。14）停止发送步骤13中的LCP测试包。15）协议测试仪在收到被测设备发来的CONFIG-REQ后向对方发送CONFIG-ACK；协议测试仪向被测设备发送CONFIG-REQ报文，其全部选项被测设备均可接受。16）停止发送步骤15中的LCP测试包。17）当前状态为非LCPOPENED，协议测试仪向被测设备发送PROT-REJ报文，拒绝IPv6CP协议。YD/T1453-2014
18）停止发送步骤17中的LCP测试包。19）当前状态为非LCPOPENED，协议测试仪向被测设备发送PROT-REJ报文，拒绝LCP协议。20）停止发送步骤19中的LCP测试包。21）当前状态为非LCPOPENED，协议测试仪向被测设备发送收CODE-REJ报文，拒绝扩展代码。22）停止发送步骤21中的LCP测试包。23）当前状态为非LCPOPENED，协议测试仪向被测设备发送收CODE-REJ报文，拒绝CONFIG-REQ报文。
24）停止发送步骤23中的LCP测试包。25）当前状态为非LCPOPENED，协议测试仪向被测设备发送收TERM-REQ报文。26）停止发送步骤25中的LCP测试包预期结果：
1）在步骤1中，被测设备抛弃此LCPCONFIG-ACK报文。2）在步骤3中，被测设备状态变为ACK-REVD。3）在步骤5中，被测设备抛弃此LCPCONFIG-NAK报文。4）在步骤7中，被测设备发送CONFIG-REQ报文，其选项参数被CONFIG-NAK修改。5）在步骤9中，被测设备回发CONFIG-REQ选项中不存在被CONF-REJ拒绝的选项。6）在步骤11中，被测设备回发LCPCONFIG-ACK报文。7）在步骤13中，被测设备在收到CONFIG-REQ后回发CONFIG-ACK报文，在收到协议测试仪发来的CONFIG-ACK后进入LCPOPENED状态。8）在步骤15中，被测设备回发CONFIG-ACK报文，且进入LCPOPENED状态。9）在步骤17中，被测设备接收该报文，但状态不改变。10）在步骤19中，被测设备接收该报文，且停止发送报文。11）在步骤21中，被测设备接收该报文，状态不变。12）在步骤23中，被测设备停止发送报文，状态变为STOPPED。13）在步骤25中，被测设备发送TERM-ACK报文，且状态回到REQ-SENT预期结果：
测试结果必须与预期结果相符，否则不符合要求6
