GB/T 38734-2020
基本信息
标准号： GB/T 38734-2020
中文名称：以CO2为制冷剂的热泵热水器技术要求和试验方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：624111
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 38734-2020.Technical requirements and test methods for household and similar heat pump
water heaters with CO2 as refrigerants.
1范围
GB/T 38734规定了以二氧化碳(CO2)为制冷剂的热泵热水器(以下简称热泵热水器)的术语和定义、产品分类、技术要求及试验方法。
GB/T 38734适用于电动机驱动，使用二氧化碳(CO2)作制冷剂,采用跨临界压缩循环,以空气作为热源，额定制热量不超过16000W,以提供热水为目的的家用和类似用途的热泵热水器。
GB/T 38734不适用于工业用热泵热水 器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 4343.1家用电器 、电动工具和类似器具的电磁兼容要求第1部分:发射
GB 4706.32家用和类似用途电器的安全热泵空调器和除湿机的特殊要求
GB 5749生活饮用水卫生标准
GB/T 9237制冷 系统及热泵安全 与环境要求
GB 17625.1电磁兼容限值谐波电流发射限值(设备 每相输入电流≤16 A)
GB/T 23137-2020家用 和类似用途热泵热水器
GB/T 26181家用和类似用途CO2制冷剂热泵热水器用全封闭型电动机-压缩机
3术语和定义
GB/T 23137-2020界定的以及下列术语和定义适用于本文件。
3.1
跨临界循环 transcritical cycle
压缩机排气压力位于制冷剂临界压力之上,蒸发压力位于临界压力之下的循环。
4产品分类
4.1分类
4.1.1按使用电 源型式分类:
a)单相电源型式(220 V/50 Hz);
b)三 相电源型式(380 V/50 Hz);
c) 其他电源型式。
water heaters with CO2 as refrigerants.
1范围
GB/T 38734规定了以二氧化碳(CO2)为制冷剂的热泵热水器(以下简称热泵热水器)的术语和定义、产品分类、技术要求及试验方法。
GB/T 38734适用于电动机驱动，使用二氧化碳(CO2)作制冷剂,采用跨临界压缩循环,以空气作为热源，额定制热量不超过16000W,以提供热水为目的的家用和类似用途的热泵热水器。
GB/T 38734不适用于工业用热泵热水 器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 4343.1家用电器 、电动工具和类似器具的电磁兼容要求第1部分:发射
GB 4706.32家用和类似用途电器的安全热泵空调器和除湿机的特殊要求
GB 5749生活饮用水卫生标准
GB/T 9237制冷 系统及热泵安全 与环境要求
GB 17625.1电磁兼容限值谐波电流发射限值(设备 每相输入电流≤16 A)
GB/T 23137-2020家用 和类似用途热泵热水器
GB/T 26181家用和类似用途CO2制冷剂热泵热水器用全封闭型电动机-压缩机
3术语和定义
GB/T 23137-2020界定的以及下列术语和定义适用于本文件。
3.1
跨临界循环 transcritical cycle
压缩机排气压力位于制冷剂临界压力之上,蒸发压力位于临界压力之下的循环。
4产品分类
4.1分类
4.1.1按使用电 源型式分类:
a)单相电源型式(220 V/50 Hz);
b)三 相电源型式(380 V/50 Hz);
c) 其他电源型式。

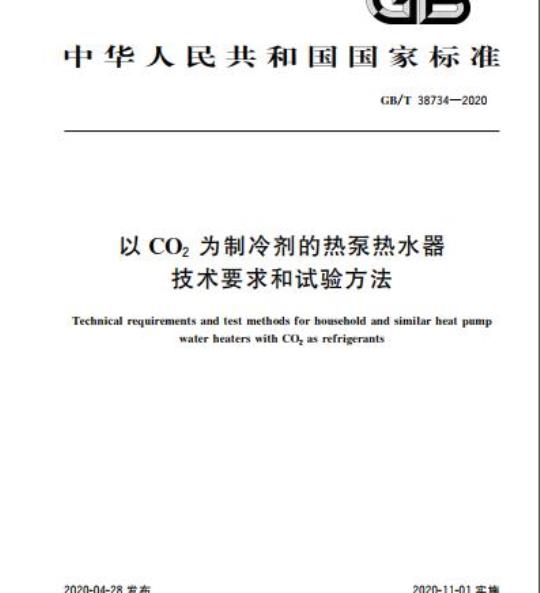

标准图片预览
标准内容
ICS 97.100.99
中华人民共和国国家标准
GB/T38734—2020
以CO2为制冷剂的热泵热水器
技术要求和试验方法
Technical requirements and test methods for household and similar heat pumpwater heaters with CO, as refrigerants2020-04-28发布
国家市场监督管理总局
国家标准化管理委员会
2020-11-01实施
规范性引用文件
术语和定义
4产品分类
5技术要求
试验方法
附录A（规范性附录）
全年能源消耗效率试验和计算方法GB/T38734—2020
本标准按照GB/T1.1-2009给出的规则起草。GB/T38734—2020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口本标准起草单位：青岛经济技术开发区海尔热水器有限公司、珠海格力电器股份有限公司、浙江正理生能科技有限公司、浙江中广电器股份有限公司、广东芬尼科技股份有限公司、中国家用电器研究院广州德能热源设备有限公司、奥克斯空调股份有限公司、广东高而美制冷设备有限公司、浙江阳帆节能开发有限公司、西安庆安制冷设备有限公司、厦门帅科卫浴电器有限公司本标准主要起草人：杨磊、蔡宁、郑晓峰、刘华、彭玉坤、胡志强、凌拥军、黄元射、吴晓丽、唐壁奎、马永德、白、施永康、王凯峰、孙民、曾艳m
1范围
以CO2为制冷剂的热泵热水器
技术要求和试验方法
GB/T38734—2020
本标准规定了以二氧化碳（CO，）为制冷剂的热泵热水器（以下简称热泵热水器）的术语和定义、产品分类、技术要求及试验方法。本标准适用于电动机驱动，使用二氧化碳（CO，）作制冷剂，采用跨临界压缩循环，以空气作为热源额定制热量不超过16000W，以提供热水为目的的家用和类似用途的热泵热水器。本标准不适用于工业用热泵热水器。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射GB4706.32家用和类似用途电器的安全热泵空调器和除湿机的特殊要求ee
GB5749生活饮用水卫生标准
GB/T9237制冷系统及热泵安全与环境要求GB17625.1电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A）GB/T23137—2020家用和类似用途热泵热水器GB/T26181家用和类似用途eO，制冷剂热泵热水器用全封闭型电动机-压缩机术语和定义
GB/T23137—2020界定的以及下列术语和定义适用于本文件3.1
跨临界循环
transcriticalcycle
压缩机排气压力位于制冷剂临界压力之上，蒸发压力位于临界压力之下的循环。4产品分类
4.1分类
4.1.1按使用电源型式分类：
a）单相电源型式（220V/50Hz)；b）三相电源型式（380V/50Hz)；c）其他电源型式。
4.1.2按制热方式分类：
a）一次加热式热泵热水器：
GB/T38734—2020
b）循环加热式热泵热水器；
静态加热式热泵热水器。
4.1.3按结构型式分类：
整体式热泵热水器；
分体式热泵热水器。
4.1.4按压缩机控制方式分类：
转速一定型（转速、容量不变），其代号省略；a）
转速可控型（转速或容量可变），其代号Bp。b）
4.2优选值
优选值应符合GB/T23137—2020中4.2的规定。4.3
型号命名
型号命名应符合GB/T23137—2020中4.3的规定。4.4基本参数
热泵热水器的试验工况见表1规定。表1
试验工况。
名义工况
最大运行工况
自动除霜工况
最小运行工况
低温运行工况
超低温运行工况
变工况运行工况
5技术要求
5.1一般要求
进水温度
出水温度
干球温度
—25~43
空气侧
湿球温度
5.1.1热泵热水器的工作环境温度范围为一25℃～43℃，比该温度范围更严酷的工作环境温度可由制造商明示。热泵热水器的安全应符合GB4706.32的要求，并按经规定程序批准的图样和技术文件（或按用户和制造商的协议)制造。5.1.2在进水水质符合GB5749的前提下.所有热源水侧的管路、换热设备应具有抗腐蚀的能力，使用过程中热泵热水器不应污染所使用的水源。5.1.3热泵热水器的电磁兼容性应符合GB4343.1和GB17625.1的要求。5.1.4热泵热水器运行过程中的压缩机运行工况，应符合GB/T26181的要求5.1.5热泵热水器应具有高压保护装置，且高压保护装置动作设定值应符合GB9237的规定。2
5.2结构要求
5.2.1热泵热水器的紧固件及其他元件应符合国家标准，其易损件应便于更换。GB/T38734—2020
5.2.2热泵热水器的进出水管如直接安装于分供水系统时，进出水管应符合国家标准的要求5.2.3热泵热水器主机各零部件的装配应牢固、可靠，压缩机应具有防振动措施。热泵热水器运转时无异常声响，管路与零部件间不应有相互摩擦和碰撞。热泵热水器的电磁换向阀等零件动作应灵敏、可靠。
5.2.4热泵热水器中的辅助电加热元件应可靠固定或单独放置，以防止在正常运输和维修时被损坏。辅助电加热元件的管材应具有足够的防腐性能，其防腐性能不应低于型号为0Cr18Ni9的不锈钢。5.2.5热泵热水器应具有在供电状态下的防止冻结的措施。在所有防冻措施失效情况下，水路冻结不应损坏二氧化碳（CO2）冷媒回路。5.2.6热泵热水器应具有水系统中空气排除装置以及排空水装置。空气排除装置和排空水装置应设在便于用户操作的位置。
5.3耐候性要求
耐候性要求应符合GB/T23137—2020中5.3的规定。5.4气密性和承压要求
气密性和承压要求应符合GB/T23137—2020中5.4的规定KaeeiK
5.5热泵热水器名义工况性能要求5.5.1热泵制热量
热泵制热量要求应符合GB/T23137元2020中5.5.1的规定。5.5.2制热水能力
制热水能力要求应符合GB/T23137—2020中5.5.2的规定。5.5.3热泵制热消耗功率
热泵制热消耗功率应符合GB/T231372020中5.5.3的规定。5.5.4性能系数（COP）
按6.3计算性能系数。热泵热水器在名义工况时的实测性能系数（COP）不应低于表2规定的数值，并不应低于制造商明示值的95%。表2热泵热水器名义工况时的性能系数（COP）限定值制热方式
次加热式、循环加热式
静态加热式
5.5.5高温制热量
高温制热量要求应符合GB/T23137-2020中5.5.5的规定限定值
GB/T38734—2020
5.5.6自动除霜工况制热量
自动除霜工况制热量要求应符合GB/T23137—2020中5.5.6的规定。5.5.7低温制热量
低温制热量要求应符合GB/T23137—2020中5.5.7的规定。5.5.8全年平均热泵制热性能要求全年平均热泵制热性能要求应符合GB/T23137—2020中5.5.8的规定5.5.9空气源热泵热水器全年能源消耗效率（APF）按附录A规定的试验方法和要求，空气源热泵热水器的全年能源消耗效率实测值应不低于表3规定的数值，并不应低于制造厂明示值的95%。表3空气源式热泵热水器全年能源消耗效率（APF）限定值制热方式
一次加热式、循环加热式
静态加热式
5.6热泵热水器考核工况性能要求5.6.1最大运行
KaeeiK
限定值
按6.5方法试验时，在整个试验过程中，热泵热水器各部件不应损坏，热泵热水器应能正常运行。5.6.2自动除霜
按6.6的方法试验时，应符合以下要求：安全保护元器件不应动作并导致热泵热水器停止运行；除霜功能正常·除霜彻底，化霜水应能正常排放；一除霜所需的时间总和不应超过运行周期时间的20%；除霜过程中，不应导致水路各部件冻结。5.6.3最小运行
按6.7的方法试验时，安全保护元器件不应动作并导致热泵热水器停止运行5.6.4低温运行
按6.8的方法试验时，安全保护元器件不应动作并导致热泵热水器停止运行。5.6.5超低温运行
按6.9的方法试验时，安全保护元器件不应动作并导致热泵热水器停止运行。5.6.6变工况性能
按6.10方法进行试验并绘制性能曲线图或表。4
5.7热水储存性能
热水储存性能应符合GB/T23137—2020中5.7的规定。5.8噪声
噪声要求应符合GB/T23137—2020中5.8的规定。5.9包装要求
包装要求应符合GB/T23137—2020中5.9的规定。5.10运输要求
运输要求应符合GB/T23137—2020中5.10的规定。5.11辅助电加热装置制热消耗功率GB/T38734—2020
辅助电加热装置制热消耗功率要求应符合GB/T23137—2020中5.11的规定。KAca
试验方法
试验的一般条件
试验的一般条件应符合GB/T23137—2020中6.A的规定aee
6.2气密性和承压试验
热泵热水器气密性和承压试验方法按GB/T23137—2020中6.2的规定6.3热泵制热量
热泵制热量试验方法及制热水能力、热泵制热量和性能系数计算方法按GB/T23137一2020中6.3的规定。
6.4热泵制热消耗功率
热泵制热消耗功率试验方法按GB/T23137—2020中6.4的规定6.5最大运行
6.5.1一次加热式热泵热水器
在额定频率下，将试验电压分别调整为额定电压的90%和110%，在表1规定的最大运行工况下，使热泵热水器开始运行，送到稳定后，连续运行30min，然后停机3min（此间电压上升不应超过3%），再启动运行30min。
6.5.2循环加热式热泵热水器和动态加热式热泵热水器在额定频率下，将试验电压分别调整为额定电压的90%和110%，在表1规定的最大运行工况下，使热泵热水器开始运行，直到出水温度达到设定值后停机（此间电压上升不应超过3%），此时按照等同于制热水能力的流量或2L/min，取较大值放水，同时注人等流量的29C冷水，直至热泵再次启动，此时停止放水和注水，使热泵热水器继续运行至设定温度后停机5
GB/T38734—2020
6.6自动除霜
热泵热水器自动除霜试验方法按GB/T23137—2020中6.6的规定。6.7最小运行
6.7.1一次加热式最小运行试验
在表1规定的最小运行工况下，使热泵热水器运行至工况稳定后再运行4h。6.7.2循环加热式最小运行试验
连接热泵热水器自身标配水箱或外配水箱（要求此外配水箱与热水制热量试验中水箱的容积相同），在表1规定的最小运行工况下，开机运行至热泵热水器达到最高设定温度后停机。6.7.3静态加热式最小运行试验
连接热泵热水器标配水箱（最大容积水箱），在表1规定的最小运行工况下，开机运行至热泵热水器达到最高设定温度后停机。
6.8低温运行
6.8.1一次加热式低温运行试验
在表1规定的低温运行工况下，使热泉热水器运行至工况稳定后再运行4h6.8.2循环加热式低温运行试验
连接热泵热水器标配水箱或外配水箱（要求此外配水箱与热水制热量试验中水箱的容积相同），在表1规定的低温运行工况下开机运行至热泵热水器达到设定温度后停机。6.8.3静态加热式低温运行试验
连接热泵热水器标配水箱（最大容积水箱），在表1规定的低温运行工况下，开机运行至热泵热水器达到设定温度后停机。
6.9超低温运行
6.9.1一次加热式超低温运行试验在表1规定的超低温运行工况下，使热泵热水器运行至工况稳定后再运行4h6.9.2循环加热式超低温运行试验连接热泵热水器标配水箱或外配水箱（要求此外配水箱与热水制热量试验中水箱的容积相同），在表1规定的超低温运行工况下，开机运行至热泵热水器达到设定温度后停机6.9.3静态加热式超低温运行试验连接热泵热水器标配水箱（最大容积水箱），在表1规定的超低温运行工况下，开机运行至热泵热水器达到设定温度后停机。
6.10变工况试验
在表1某一条件改变时，其他条件按名义工况时的流量和温度条件进行试验，测定其制热量以及对6
GB/T38734—2020
应的消耗功率。该试验应包括表1中相应的工况温度条件点。将试验结果绘制成曲线图或表格，每条曲线或表格应不少于4个测量点的值。6.11热水储存性能
热水储存性能试验方法按GB/T23137—2020中6.10的规定。6.12
噪声试验
噪声试验方法按GB/T23137—2020中6.11的规定。6.13
包装试验
包装试验方法按GB/T23137—2020中6.12的规定。运输试验
运输试验方法按GB/T23137—2020中6.13的规定。6.15
耐候性试验
耐候性试验方法按GB/T23137—2020中6.14的规定。辅助电加热装置制热消耗功率试验6.16
辅助电加热装置制热消耗功率试验方法按GB/T23137—2020中6.15的规定GB/T38734—2020
A.1试验
A.1.1试验条件
附录A
（规范性附录）
全年能源消耗效率试验和计算方法热泵热水器的试验工况见表A.1规定。表A.1
高温工况
名义工况
最小运行工况
自动除霜工况
低温运行工况
进水（初始)温度
水侧温度误差为士0.5℃；
空气源热泵热水器的试验工况
出水(终止)温度
空气侧干球温度误差为士1℃，湿球温度误差为士0.5℃；低温制热试验的室外侧工况允差见GB/T23137-2020中表B.1：二次加热式机组，化霜时和化霜结束后的水侧出水温度偏差不做要求可选试验，若不进行试验，可通过下列公式进行计算Q2=0.78×Q
COP2= 0.80X COP,
Q=0.70×Q：
COP-=0.72XCOP:
式中：
试验方法
自动除霜工况制热量，单位为千瓦（kW)；最小运行工况制热量，单位为千瓦(kW)；自动除霜工况性能系数；
最小运行工况性能系数：
低温运行工况制热量，单位为千瓦(kW)；低温运行工况性能系数。
应符合GB/T23137—2020附录A中A.1.2的规定8
干球温度下载标准就来标准下载网
空气侧
.+..+..+++
.......
湿球温度
.......(A.)
........(A..2)
..(A.3)
..+++++++..
...(A.4)
A.2全年制热性能和APF计算方法应符合GB/T23137—2020附录A中A.2的规定A.3
全年各温度（日平均）发生时间应符合GB/T23137—2020附录A中A.3的规定GB/T38734—2020
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
