YD/T 2733-2014
基本信息
标准号： YD/T 2733-2014
中文名称：TD-LTE/TD-SCDMA 数字蜂窝移动通信网双模分布式基站 Ir 接口技术要求
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：21703156
相关标签： 数字 蜂窝 移动 通信网 双模 分布式 基站 接口技术
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2733-2014.Ir interface technical requirements for TD-LTE & TD-SCDMA dual mode distributed eNodeB.
1范围
YD/T 2733规定了TD-SCDMA与TD-LTE双模无线接入网设备中开放BBU RRU接口(Ir 接口)的功能要求、性能要求、业务要求、接口要求、操作维护要求、机械和环境要求、电源和接地要求、同步要求。
YD/T 2733适用于TD-SCDMA与TD-LTE双模通信网的分布式基站的Ir接口部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7424.2光缆总规范第2部分光缆基本试验方法
GB/T 18310.1纤维光学互连器件和无源器件基本试验和测量程序第2-1 部分:试验振动(正弦)
GB/T 18310.9纤维光学互连器件和无源器件基本试验和测量程序第2-9部分: 试验冲击
GB/T 18310.17纤维光学互连器件和无源器件基本试验和测量程序第2-17部分: 试验低温
GB/T 18310.18纤维光学互连器件和无源器件基本试验和测量程序第2-18部分: 干热-高温耐久性
GB/T 18310.22纤维光学互连器件和无源器件基本试验和测量程序第2-22部分: 试验温度变化
GB/T 18380.1电缆在火焰条件下的燃烧试验第1部分:单根绝缘电线或电缆的垂直燃烧试验方法
YD/T 1258.2-2003室内光缆系列第二部分:单芯光缆
YD/T 1272.1-2003光纤活动连接器 第一部分: LC型
CPRI V4.2通用公共无线收发机接口规范(Common Public Radio Interface(CPRI) Interface Specification)
3缩略语
下列缩略语适用于本文件。
BBU Base Band Unit 基带单元
CN Core Network 核心网络
C&M Control and management 控制和管理
1范围
YD/T 2733规定了TD-SCDMA与TD-LTE双模无线接入网设备中开放BBU RRU接口(Ir 接口)的功能要求、性能要求、业务要求、接口要求、操作维护要求、机械和环境要求、电源和接地要求、同步要求。
YD/T 2733适用于TD-SCDMA与TD-LTE双模通信网的分布式基站的Ir接口部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7424.2光缆总规范第2部分光缆基本试验方法
GB/T 18310.1纤维光学互连器件和无源器件基本试验和测量程序第2-1 部分:试验振动(正弦)
GB/T 18310.9纤维光学互连器件和无源器件基本试验和测量程序第2-9部分: 试验冲击
GB/T 18310.17纤维光学互连器件和无源器件基本试验和测量程序第2-17部分: 试验低温
GB/T 18310.18纤维光学互连器件和无源器件基本试验和测量程序第2-18部分: 干热-高温耐久性
GB/T 18310.22纤维光学互连器件和无源器件基本试验和测量程序第2-22部分: 试验温度变化
GB/T 18380.1电缆在火焰条件下的燃烧试验第1部分:单根绝缘电线或电缆的垂直燃烧试验方法
YD/T 1258.2-2003室内光缆系列第二部分:单芯光缆
YD/T 1272.1-2003光纤活动连接器 第一部分: LC型
CPRI V4.2通用公共无线收发机接口规范(Common Public Radio Interface(CPRI) Interface Specification)
3缩略语
下列缩略语适用于本文件。
BBU Base Band Unit 基带单元
CN Core Network 核心网络
C&M Control and management 控制和管理
标准图片预览
标准内容

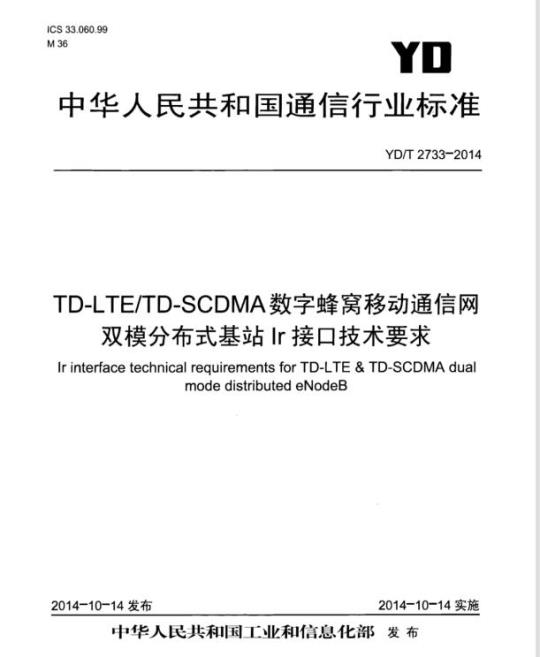

ICS33.060.99
中华人民共和国通信行业标准
YD/T2733-2014
TD-LTE/TD-SCDMA数字蜂窝移动通信网双模分布式基站ir接口技术要求IrinterfacetechnicalrequirementsforTD-LTE&TD-SCDMAdualmodedistributedeNodeB
2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件
3缩略语
4概述
5Ir接口功能要求
支持的无线电标准·
传输距离·
线速率，
组网形式
支持AxC能力·
顿同步（功能）
用户面IQ位宽·
链路保持。
热插拔功能·
Ir接口的4种工作模式
天线校准
6Ir接口性能要求
频率同步
时延校准·
误比特率。
启动时钟同步时间·
时延补偿
6.6光纤要求…
7Ir接口物理层
基本顿结构
IQ数据映射·
超帧结构·
Subchannel定义
同步数据
物理层控制字定义
C&M数据通道·
协议扩展
厂商自定义
YD/T2733-2014
YD/T2733-2014
8Ir接口数据链路层.
9【r接口应用层
相关约定·
消息结构·
消息头，
9.4消息体…
典型流程
透传类消息·
测试模式·
10启动流程·
状态机·
10.2启动流程·
10.3单OM链路场景下BBU与RRU的通道建立流程10.4双OM链路场景下BBU与RRU的通道建立流程.10.5其他场景下BBU与RRU的通道建立流程附录A（规范性附录）时延测量原理附录B（规范性附录）告警表
附录C（规范性附录）
消息编号
附录D（规范性附录）厂家编号和MAC地址分配方法…附录E（规范性附录）用于连接BBU和RRU的光纤要求H
YD/T2733-2014
本标准是TD-LTE数字蜂窝移动通信网分布式基站Ir接口系列标准之一，该系列标准的结构和名称如a）YD/T2731《TD-LTE蜂窝移动通信网分布式基站Ir接口技术要求》：b）YD/T2732《TD-LTE蜂窝移动通信网分布式基站Ir接口测试方法》；c）YD/T2733《TD-LTE/TD-SCDMA数字蜂窝移动通信网双模分布式基站Ir接口技术要求》。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、工业与信息化部电信研究院、华为技术有限公司、新邮通信设备有限公司、中国普天信息产业股份有限公司、诺基亚西门子通信（上海）有限公司、中兴通讯股份有限公司、上海摩托罗拉通信产品贸易有限公司、大唐电信科技产业集团、武汉邮电科学研究院、上海贝尔股份有限公司、天津三星通信技术有限公司。本标准主要起草人：王东、陈永欣、苏洁、秦零岩、段云龙、冯卫东、王浩娟、李蓉、罗斌、姚春海。
1范围
YD/T2733-2014
TD-LTE/TD-SCDMA数字蜂窝移动通信网双模分布式基站接口技术要求
本标准规定了TD-SCDMA与TD-LTE双模无线接入网设备中开放BBURRU接口（Ir接口）的功能要求、性能要求、业务要求、接口要求、操作维护要求、机械和环境要求、电源和接地要求、同步要求等。
本标准适用于TD-SCDMA与TD-LTE双模通信网的分布式基站的Ir接口部分。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7424.2光缆总规范第2部分光缆基本试验方法GB/T18310.1纤维光学互连器件和无源器件基本试验和测量程序第2-1部分：试验振动（正弦）GB/T18310.9纤维光学互连器件和无源器件基本试验和测量程序第2-9部分：试验冲击GB/T18310.17纤维光学互连器件和无源器件基本试验和测量程序第2-17部分：试验低温GB/T18310.18纤维光学互连器件和无源器件基本试验和测量程序第2-18部分：干热一高温耐久性GB/T18310.22纤维光学互连器件和无源器件基本试验和测量程序第2-22部分：试验温度变化GB/T18380.1电缆在火焰条件下的燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧试验方法YD/T1258.2-2003室内光缆系列第二部分：单芯光缆YD/T1272.1-2003光纤活动连接器第一部分：LC型CPRIV4.2通用公共无线收发机接口规范(CommonPublicRadioInterface(CPRI)InterfaceSpecification）3缩略语
下列缩略语适用于本文件。
4概述
Base Band Unit
Core Network
Control and management
Information Element
Interfacebetween theRRUand theBBURemote RF Unit
User Equipment
LongTermEvolution
Lost of signal
Lost of frame
基带单元
核心网络
控制和管理
消息单元
BBU与RRU的接口
射频远端单元
用户设备
长期演进
信号丢失
TD-SCDMA与TD-LTE双模基站设备（eNodeB，简称eNB）在网络的位置如图1所示。1
YD/T2733-2014
MME/S-GW
MME/S-GW
TD-LTE
图1eNodeB在TD-LTE网络中位置
本标准中的双模基站设备为分布式基站设备，它是由基带单元设备（BBU）、射频远端设备（RRU）构成，是一种可以灵活分布式安装的基站组合，见图2所示。其中RRU通过Ir接口与基带单元设备BBU相连，BBU通过S1接口和EPC连接。RRL
图2分布式基站设备示意图Www.bzxZ.net
Ir协议支持的基本网络结构如图2所示：一个BBU单元和一个RRU单元通过一对光纤连接。为了满足系统扩容和网络结构多样性的要求，Ir协议可以扩展以下连接方法：单点连接：1个BBU与1个RRU连接，如图3所示；星型连接：多个RRU服务于同一个BBU单元，如图4所示；链型连接支持多个RRU间的互连，如图5和图6所示；一同厂商BBU和RRU设备需实现环形连接功能，但无需与异厂家设备实现互通。BBU
图3BBU单元和RRU单元的单点连接RRU
图4BBU单元和RRU单元的星型连接2
图5BBU单元和RRU单元的链型连接RRU
图6BBU单元和RRU单元的多点连接YD/T2733-2014
Ir接口协议定义了层一和层二协议来支持用户层的数据传输、BBU和RRU单元间同步等控制信息的发送和接收。用户层的消息是以IQ数据方式发送的，不同天线载波（Antenna＆Carrier）的IQ数据分时在光传输通道中。Ir支持Ethernet协议来传送C&M信息，利用UDP协议获取IP地址，该IP地址由BBU自行分配。除此之外还需要传送厂商的特殊信息。用户面数据采用IQ带宽共享的方式，由双模的BBU协商决定进行IQ数据的汇聚分发。控制面可根据实际对接场景采用一条逻辑通信链路（下文称为单OM链路）或两条逻辑通讯链路的方式（下文称为双OM链路），使双模在统一的接口消息框架内进行。双模Ir接口协议的层一和层二遵从CPRIV4.2协议，双模Ir接口协议对CPRI协议的部分内容加以约束，以保证符合双模Ir接口协议的BBU/RRU的互操作性。双模Ir接口协议的层三定义BBU与RRU间的交互流程、消息定义，通过层三流程BBU完成对RRU的配置与查询等操作。5Ir接口功能要求
5.1支持的无线电标准
Ir接口协议支持基带单元（BBU）和射频单元（RRU）间所有有效数据的传输，因此无线基站网络需要包括遵从3GPPTS36.104的一个基带单元和若干个射频单元，5.2传输距离
Ir接口协议支持主从接口间一定距离内的连续传输，传输距离的应满足：一拉远总和不小于40km；
—级间拉远能力不小于10km，其中RRU缓存能力不小于10km。5.3线速率
双模Ir接口可选速率1为4915.2Mbit/s。双模Ir接口可选速率2为6144.0Mbit/s。双模Ir接口可选速率3为9830.4Mbit/s。5.4组网形式
Ir接口协议应支持以下拓扑结构：一星型拓扑
一链型拓扑
Ir接口协议支持多级连接，最大级联数不小于4级。每个射频单元支持多个I接口，其中至少有一个是从I接口。Ir接口应支持线速率自适应：BBU配置、RRU自适应，一条链上所有RRU光口速率一致。在网络拓扑结构中，还要支持一定数量的余链接，用于备份和扩展。Ir口多光纤做负荷分担传输数据时，光纤分为主光纤和辅光纤，只有主光纤的Ethermet通道承载Ethermet数据，物理层控制字在主光纤和辅光纤上均进行传输。一个Ir接口最多一根光纤为主光纤。Ir接口通过1个或多个光口进行连接，多个光口可同时进行数据传输，同一光口中混合传输3
YD/T2733-2014
TD-SCDMA/TD-LTE双模的多个AxC数据，AxC之间不重叠，AxC之间的分配由BBU通过高层接口配置给RRU。某一光口出现故障，另一光口承载的载波及小区业务不受影响。5.5支持AxC能力
AxC是Ir接口容量单位，1个AxC1个基本帧中的一个I和1个Q，2个AxC对应为空口5MHz单载波单通道在Ir接口的传输带宽。一个4915.2Mbit/sIr接口最多支持32个AxC，一个6144.0Mbit/sIr接口最多支持40个AxC，一个9830.4Mbit/sIr接口最多支持64个AxC。5.6顿同步（功能）
接口同步包括提供准确的帧信息，RRU也需要将帧信息由从Ir接口传送到主Ir接口，即提供给下级RRU。顿时序信息每隔一段时间由BBU统一校准，以保证整个系统的正常工作。5.7用户面IQ位宽
用户面数据以IQ数据的形式来进行传输，传输IQ数据宽度为15位。但设备实现可根据Ir带宽实际需求情况配置并采用IQ数据压缩技术，压缩算法和压缩比率不做定义。5.8链路保持
5.8.1LOS/LOF/RAI/SDI
见CPRIV4.2中3.7节。
5.9热插拔功能
应支持自动检测线比特速率。
应支持从口自动检测基站传送的数据流。5.10Ir接口的4种工作模式
5.10.1普通模式
只使用1个Ir光纤接口，另一个接口不具备任何功能。5.10.2级联模式
上连Ir口连接上一级RRU或BBU，下连Ir口连接下一级RRU。5.10.3主备模式
在星型连接条件下，RRU通过2个光口和BBU进行连接。正常情况下使用主RRU光口进行数据传输，主光口故障后自动由备份光口完成数据传输。主光口故障的判断依据：光口上在位检测失败或LoS/LoF其一发生异常。
5.10.4负荷分担模式
在星型连接条件下，RRU通过2个光口和BBU进行连接，2个光口同时进行数据传输。只有主光口C&M数据通道承载C&M数据，辅光口的C&M数据通道不使用，2个光口各自完成时延补偿。如辅光口出现故障（判断标志为LoS/LoF其一发生异常），主光口承载的业务数据不受影响。如主光口出现故障，自动由辅光口完成数据传输。主光口故障的判断依据：光口上在位检测失败或LoS/LoF其一发生异常。5.11天线校准
BBU侧应具备天线校准算法的功能，但RRU可选择支持天线校准算法或不支持，建链时由BBU决定将天线校准算法放在BBU侧或RRU侧，并对RRU进行相应校准算法的使能或去使能。4
6Ir接口性能要求
6.1频率同步
见CPRIV4.2中3.5节。
6.2时延校准
见CPRIV4.2中3.6节。
6.3误比特率
见CPRIV4.2中3.8节。
6.4启动时钟同步时间
见CPRIV4.2中3.9节。
6.5时延补偿
RRU上下行处理时延上限为30μs。6.6光纤要求
用于连接BBU和RRU的光纤要求详见附录E。7Ir接口物理层
7.1基本顿结构
见CPRIV4.2中4.2.7.1节。
在CPRIV4.2基础上增加对4915.2Mbit/s、6144.0Mbit/s和9830.4Mbit/s的描述。15×64bit
图74915.2Mbit/sCPRI速率基本顿格式YD/T2733-2014
YD/T2733-2014
15×80bit
图86144Mbit/sCPRI速率基本顿格式15X128bit
9830.4Mbit/sCPRI速率基本顿格式图9
YD/T2733-2014
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
