HG/T 21522-2014.Plate flange manholes with davit to horizontal cover.
1总则
1.0.1 为了规范水平吊盖板式平焊法兰人孔的设计,减少重复设计工作,保证产品质量,提高综合效益,制定HG/T 21522。
1.0.2HG/T 21522适用于化工、石油化工装置以及其他类似装置中公称压力为PN6的钢制水平吊盖板式平焊法兰人孔设计。
1.0.3水平吊盖板式平焊法兰人孔的设计除应符合本标准外,尚应符合国家现行有关标准的规定。
3技术要求
3.0.1
水平吊盖板式平焊法兰人孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T 21514的规定。
3.0.2水平吊盖板式平焊法兰人孔在工作温度下的最高允许工作压力应符合表3.0.2的规定。
4标记及标记示例
4.0.1 水平吊盖板式平焊法兰人孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T 21514中第4.0.1条的规定。
4.0.2 水平吊盖板式平焊法兰人孔的标记符号应符合下列要求:
1示例1:
公称压力PN6、公称直径DN450、H1=285、I类材料、其中采用六角头螺栓、非金属平垫(不带内包边的XB350石棉橡胶板)的水平吊盖板式平焊法兰人孔标记符号应为:
人孔 I b(NM-XB350) 450-6 HG/T 21522
2示例2:
当H = 320(非标准尺寸)时,示例1的人孔标记符号应为:
人孔 I b(NM-XB350) 450-6 H=320 HG/T 21522
3示例3:
当示例1为I类材料，简节厚度改为8mm时,其人孔标记符号应为:
人孔 III b(NM-XB350) 450-6 s=8 HG/T 21522

备案号：J1877—2014

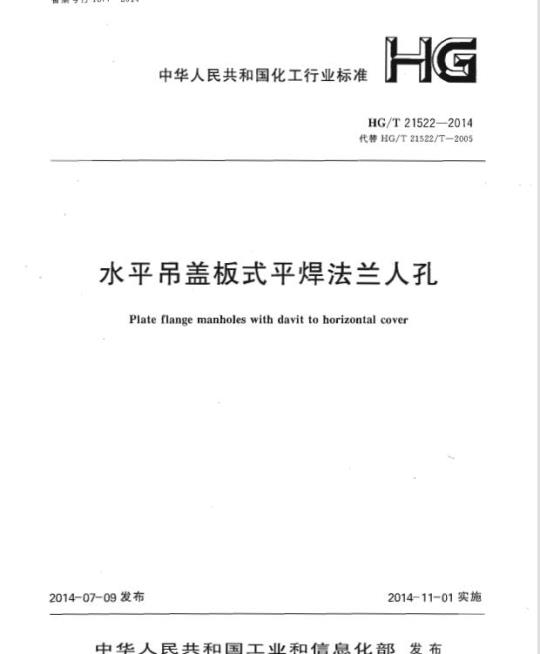

中华人民共和国化工行业标准
HG/T 21522—2014
代替HG/T21522/T—2005
水平吊盖板式平焊法兰人孔
Plate flange manholes with davit to horizontal cover2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布中华人民共和国化工行业标准
水平吊盖板式平焊法兰人孔
Plate flange manholes with davit to horizontal coverHG/T 21522—2014
主编单位：中国天辰工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年11月1日
HG/T21522—2014
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》工信厅科[2011]134号文和中国石油和化学工业联合会《关于转发工业和信息化部办公厅（关于印发2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011300号文)的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国天辰工程有限公司修编。
本标准自实施之日起代替《水平吊盖板式平焊法兰人孔》HG/T21522一2005。本标难在修订过程中，标难编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变化，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。本标推与HG/T21522一2005相比，主要变化如下：1.将所有被引用的过时标准全部蔓新为最新版本。2.将公称压力PN 的表达形式进行调整，与《钢制管法兰、垫片、紧固件》HG/T 20592~～20635—2009保持·-致。
3.将等长双头螺柱改为全螺纹螺柱。本标准由中国石油和化学工业联合会提出并归口。本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议：请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021一32140342）。本标准主编单位、主要起草人和主要审查人：主编单 位：中国天辰工程有限公司主要起草人：禹欣刘丽刘志强何勇苏彦娜刘乾周艳侯璐达许宏亮
主要审查人;刘　博　芦　玲
，赵世平刘吉祥
杨晓新
陈仓社李建国
王彬王巍李丽逢金娥
方网胜Www.bzxZ.net
钱小燕杨俊岭
杨同莲俞庆义茅陆荣郝文生
李冰李敏
结构型式和尺寸
技术要求
标记及标记示例
引用标雅名录
HG/T 215222014
HG/T 21522—2014
General provisions
2Type and size
3 Technical requirements
Mark and examples
Norniative standards
Contents
（139)
（141)
HG/T 215222014
1.0.1为了规范水平吊益板式平焊法兰人孔的设计，减少重复设计工作，保证产品质量，提高综合效益，制定本标准。
1. 0.2本标难适用于化工、石油化工装置以及其他类似装置中公称压力为 PN6 的钢制水平吊盖板式平法兰人孔设计
1.0.3水平吊盖板式平焊法兰人孔的设计除应符合本标准外，尚应符合国家现行有关标准的规定。135
HG/T21522—2014
结构型式和尺寸
2.0.1水平吊盖板式平焊法兰人孔的结构型式应符合图2.0.1的规定，8
1一简节：2一法兰13一垫片：4一法总盖：5一六角头够栓（全娠纹螺柱）：6一螺母；7一吊环；8一转肾：9垫圈：10--螺母;11—吊钩;12—环;13—无疑钢许;14—支承板图2.0.1水平吊盖板式平焊法兰人孔的结构型式136
图2.0.1中各件号的材料选用应符合表2. 0.2的规定。表2.0.2水平呆盖板式平焊法兰人孔材料明细表标雁缩号
HG/T 20592—2009
HG/T20606-2009
HG/T 20607-—2009
HG/T 20592—2009
HG/T 20613-2009
GB/T95
GB/T 41
法兰(PL)
法兰益(BL)
六角头螺栓
全堰纹螺柱
无继钢管
支承板
见尺寸表
见尺寸表
Q235BQ245R
材料类别及代号
S30403S30408
HG/T215222014
$32168
Q245R/S30403
S30408
S32168
非金属平垫片
四氮乙烯包程垫片
S31603
S31603
S30403S30408532168531603
35CIMoA
8绒30CrMaA
Q235BIQ245R
S30403
$30408 1 $32168
S31603
注：螺栓（柱）与螺母材料匹配如下：8.8级螺栓配用8级爆母；35CrMoA螺柱配用30CrMoA螺母。2.0.3水平吊盖板式平焊法兰人孔的型式尺寸应符合表2.0.3的规定。S31608
S31608
S31608
S31608
HG/T21522—2014
3技术要求
HG/T21522—2014
3.0.1水平吊盖板式平焊法兰人孔的材料、制造、检验和验收及选用应符合现行行业标雅《钢制人孔和手孔的类型与技术条件》HG/T21514的规定。3.0.2水平吊益板式平焊法兰人孔在工作温度下的最高允许工作压力应符合表3.0.2的规定。表3.0.2水平帛盖板式平爆法兰人孔在工作温度下的最高充许工作压力工作温度(C)
公称压力
材料类别
最高允许工作压力(bar)
注：1“当人孔用于压力容暴时，使用温度范为20℃～300℃。5.0
2表中的工作温和最商充许工作压力仅适用于不包括螺栓（柱)和垫片在内的人孔各受压零件。螺栓（柱）和垫片的压力、温度使用范围应按相应紧固件和垫片标准确定。3中间温座的避高允许工作压力，可按本表的压力值用内插法确定，139.
HG/T21522—2014
标记及标记示例
4. 0.1水平吊盖板式平焊法兰人孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514中第4.0.1条的规定。4.0.2水平吊盖板式平焊法兰人孔的标记符号应符合下列要求：1示例 1
公称压力PN6、公称直径DN450、H1一285、I类材料、其中采用六角头螺栓、非金属平垫(不带内包边的XB350石棉橡胶板)的水平-吊盖板式平-焊法兰人孔标记符号应为：A孔 1 b(NM—XB350) 450—6 HG/T215222示例2：
当H=320(非标准尺寸)时，示例1的人孔标记符号应为：A孔 I b(NM-XB350) 450-6 H,=320 HG/T215223示例3：
当示例1为Ⅲ类材料,筒节厚度改为8mm时,其人孔标记符号应为：人孔 Ⅱ 6(NM-XB350) 450-6 $=8 HG/T 21522140
