YD/T 2754-2014.Verification of functions and protocol stack for synchronous digital Hierarchy (SDH) network element management.
1范围
YD/T 2754规定了SDH网元管理的拓扑管理、配置管理、故障管理、性能管理、安全管理、本地维护终端等功能的测试方法，以及Q3接口 协议栈下四层、ECC协议栈下四层的协议格式定义和测试方法。
YD/T 2754本标准适用于以SDH设备作为传输手段的公用电信网中的长途网、城域网和接入网的管理功能验证和协议栈检测，MSTP设备的SDH管理功能验证和协议栈检测也可参照本标准。
2规范性引用文件
下列文件对于本，文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1289.2-2003同步 数字体系(SDH)传送网网络管理技术要求第二部分:网元管理系统(EMS)功能
YDN 037-1997同步 数字体系(SDH)管理网管理功能、ECC和Q3接口协议栈规范
ITU-T G.773传输 设备管理的Q接口协议栈(Protocol suites for Q-interfaces for management of transmission systems )
ITU-T Q.811 Q和X接口 的下层协议规范(Lower layer protocol profiles for the Q and X interfaces)
ITU-T Q.921 ISDN用户一网络接口一数据链路层规范(ISDN user-network interface-Data link layer specification)
ITU-T X.21公 用数据网同步操作的数据终端设备和数据电路终接设备之间的接口(Interface between Data Terminal Equipment and Data Circuit- terminating Equipment for synchronous operation on public data networks )

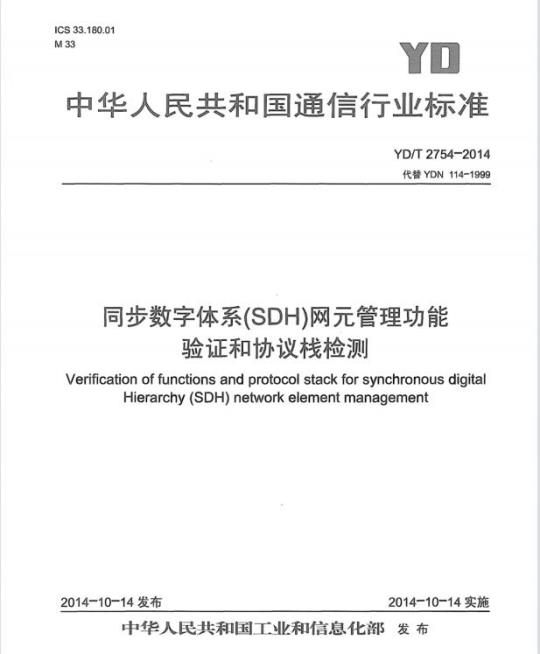

ICS33.180.01
中华人民共和国通信行业标准
YD/T2754-2014
代替YDN114-1999
同步数字体系(SDH)网元管理功能验证和协议栈检测
Verification of functions and protocol stack for synchronous digitaHierarchy(SDH)networkelementmanagement2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前言·
范围·
2规范性引用文件
缩略语
网元管理功能验证·
拓扑管理功能
配置管理功能Www.bzxZ.net
故障管理功能…
性能管理功能.
安全管理功能….
系统管理功能·
本地维护终端功能
5Q3接口协议栈下四层的测试
5.1基于CLNS1的Q3接口下四层协议栈的测试·5.2基于CLNS2的Q3接口下四层协议栈的测试5.3基于CONS1的Q3接口下四层协议栈的测试5.4基于TCP/IP的Q3接口下四层协议栈的测试6ECC协议栈下四层的测试
物理层DCC的测试·
链路层ITU-TQ.921：LAPD的测试6.3
网络层ISO8473-1的测试-
传送层ISO8073的测试
互联网协议IP的测试
6.6传输控制协议TCP的测试
6.7用户数据报协议UDP的测试：次
YD/T2754-2014
YD/T2754-2014
本标准按照GB/T1.1-2009给出的规则起草。本标准代替YDN114-1999《同步数字体系(SDH)网元管理功能验证和协议栈检测》。本标准与YDN114-1999相比，主要技术变化如下：一在标准的范围中增加“MSTP设备的SDH管理功能验证和协议栈检测也可参照本标准”（见第1章）；
一将引用的国际电信联盟-电信标准化部门（ITU-T）的有关建议更新至最新版本（见第2章，1999年版的第2章）；
-增加引用YD/T1289.2-2003《同步数字体系(SDH传送网网络管理技术要求第二部分：网元管理系统(EMS)功能》、ITU-TG.7710、ITU-TQ.921、ITU-TX.25、ISO/IEC8473-1、ISO/IEC8073、ISO/IEC8348标准（见第2章）；
一在缩略语中增加CONS（见第3章）：一根据YD/T1289.2-2003标准重写了本标准的第4章，将本标准的第4章定位于YD/T1289.2-2003标准6.1节中各项网元管理功能的测试方法（见第4章，1999年版的第4章）：一调整了本标准第5章和第6章的章节结构，将各协议的格式定义、测试目的、测试配置、测试步骤分开为不同的小节（见5.1.1节、5.1.2节、5.1.3节、5.1.4节、5.2.1节、5.2.2节、5.2.3节、5.4.3节、5.4.4节、5.4.5节、6.1节和6.2节，1999年版的5.1.1节、5.1.2节、5.1.3节、5.1.4节、5.2.1节、5.2.2节、5.2.3节、5.4.3节、5.4.4节、5.4.5节、6.1节和6.2节）：一根据ISO8473标准的结构变化将本标准第5章和第6章中的ISO8473改为ISO8473-1（见5.1.3节、5.2.4节、5.3.3节和6.3节，1999年版的5.1.3节、5.2.4节、5.3.3节和6.3节）：一增加ISO8473-1NPDU的地址部分、分段部分的格式图（见5.1.3节图8、图9）；一根据ISO8348标准的结构变化将本标准将\ISO8348/AD2”更新为“ISO/IEC8348（ITU-TX.213）”（见5.1.3节，1999年版的5.1.3节）：一在X.25分组层的格式定义中增加模32768的分组格式定义（见5.2.3节）：一根据ITU-TG.773增加了基于CONS1的Q3接口下四层协议栈的测试（见5.3节）：一增加了标准对IPv4withIPSec以及IPv6协议的测试不做要求的声明（见5.4.3.1.1节）；一ECC协议栈下四层的测试增加了互联网协议IP、传输控制协议TCP和用户数据报协议UDP的测试（见6.5节、6.6节和6.7节）。
本标准是参照ITU-T的有关建议G.773《传输设备管理的Q接口协议栈（ProtocolsuitesforQ-interfacesformanagementoftransmissionsystems）》Q.811《Q和x接口的下层协议规范（LowerlayerprotocolprofilesfortheQandXinterfaces）》、Q.921《ISDN用户-网络接口-数据链路层规范（ISDNuser-networkinterface-Datalinklayerspecification）》，ISO标准8073《信息技术－开放系统互连－提供连接方式传输服务的协议 (Information technology - Open Systems Interconnection -Protocol for providing the connection-modetransportservice）》、8348《信息技术-开放系统互连－网络服务定义（Informationtechnology-OpenYD/T2754-2014
Systems Interconnection-Network servicedefinition）》、8473-1《信息技术一提供无连接方式网络服务的协议：协议规范（Informationtechnology-Protocol for providing the connectionless-modenetwork service:Protocolspecification）》和YDN037-1997《同步数字体系(SDH)管理网管理功能、ECC和Q3接口协议栈规范》、YD/T1289.2-2003《同步数字体系(SDH)传送网网络管理技术要求第二部分：网元管理系统(EMS)功能》等内容，并结合我国的具体情况而编制的请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：武汉邮电科学研究院。本标准主要起草人：余少华、杨建华。Ⅲ
1范围
YD/T2754-2014
同步数学体系(SDH)网元管理功能验证和协议栈检测本标准规定了SDH网元管理的拓扑管理、配置管理、故障管理、性能管理、安全管理、本地维护终端等功能的测试方法，以及Q3接口协议栈下四层、ECC协议栈下四层的协议格式定义和测试方法。本标准适用于以SDH设备作为传输手段的公用电信网中的长途网、城域网和接入网的管理功能验证和协议栈检测，MSTP设备的SDH管理功能验证和协议栈检测也可参照本标准。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1289.2-2003同步数字体系(SDH)传送网网络管理技术要求第二部分：网元管理系统(EMS）功能
YDN037-1997同步数字体系(SDH)管理网管理功能、ECC和Q3接口协议栈规范ITU-TG.773传输设备管理的Q接口协议栈（ProtocolsuitesforQ-interfacesformanagementoftransmissionsystems)
ITU-TQ.811Q和X接口的下层协议规范（LowerlayerprotocolprofilesfortheQandXinterfaces）ITU-TQ.921ISDN用户一网络接口一数据链路层规范（ISDNuser-networkinterface-Datalinklayerspecification)
ITU-TX.21公用数据网同步操作的数据终端设备和数据电路终接设备之间的接口（Interfacebetween Data Terminal Equipment and Data Circuit-terminating Equipment for synchronous operation on publicdata networks)
ITU-TX.21bis设计可与同步V系列调制解调器接口的数据终端设备（DTE）在公用数据网上的使用(Use on public data networks of Data Terminal Equipment (DTE) which is designed for interfacing tosynchronousV-Seriesmodems)
ITU-TX.25公用数据网络中通过专用电路连接的分组式数据终端设备（DTE）和数据电路终接设备(DCE）之间的接（Interface betweenData TerminalEquipment(DTE)and Data Circuit-terminatingEquipment(DCE)for terminals operating in the packetmode and connected topublic data networksbydedicated circuit)
ISO8073(ITU-TX.224）信息技术一开放系统互连一提供连接方式传输服务的协议（Informationtechnology - Open Systems Interconnection -Protocol for providing the connection-mode transport service)ISO8348(ITU-TX.213）信息技术一开放系统互连一网络服务定义（Informationtechnology-OpenSystems Interconnection-Network servicedefinition)ISO8473-1(ITU-TX.233）信息技术一提供无连接方式网络服务的协议：协议规范（Informationtechnology - Protocol for providing the connectionless-mode network service: Protocol specification)1
YD/T2754-2014
IEEE802.3信息技术系统间通信和信息交换一局域网和城域网具体要求-第3部分：带冲突检测的载波监听多路访问（CSMA/CD）的访问方法和物理层规范（InformationtechnologyTelecommunications and information exchange between systems - Local and metropolitan area networks -Specific requirements - Part 3: Carrier sense multiple access with collision detection (CSMA/CD) access methodand physical layer specifications)IETFRFC790指定的数据（AssignedNumbers）IETFRFC791互联网协议（InternetProtocol）3缩略语
下列缩略语适用于本文件。
AKTPDU
CCTPDU
CRTPDU
CSMA/CD
DCTPDU
DRTPDU
DTTPDU
Acknowledgment field significantAlarm Indication Signal
Acknowledged Information Transfer Servicedata Acknowledgement TPDU
Abstract Syntax Notation OneAttachment Unit Interface
Compartments
Command/Response
Connection Confirm TPDU
Credit
Connectionless Network layer ProtocolConnectionless Network layer ServiceConnectionOriented Network layerProtocolConnection Oriented Network layer ServiceConnection Request TPDU
Cyclic Redundancy Check
CarrierSenseMultipleAccess/CollisionDetectionDestination Address
Disconnect Confirm TPDU
Data Communications Channel
Data Communication Network
Data Circuit terminating EquipmentDegraded detect
Disconnect
Disconnected Mode
Disconnect Request TPDU
Destination Service Access PointDataTPDU
确认字段指示
告警指示信号
确认式信息传送服务
数据传送确认传送协议数据单元抽象语法记法
连接单元接口
命令/响应
连接证实传送协议数据单元
信用量
无连接网络层协议
无连接网络层服务
面向连接的网络层协议
面向连接的网络层服务
连接请求传送协议数据单元
循环余校验
带有冲突检测的载波侦听多路访问目的地址
拆除连接证实传送协议数据单元数据通信通路
数据通信网
数据电路终端设备
信号劣化
已断开方式
拆除连接请求传送协议数据单元目的服务访问点
数据传送协议数据单元
ERTPDU
Data Terminal Equipment
Address field Extension
Embedded Control Channel
ElementManagementSystem
End of TSDUMark
ErrorReport
ErrorTPDU
ErroredSecond
Errored Seconds type A
ErroredSecondstypeB
Excessive errors
Frame Alignment Loss
Failure Counts
Frame Check Sequence
No more data from sender
Frame Reject
General Format Identifier
GatewayNetwork Element
Handling restrictions
Higher Order Virtual ContainerHigher order Path
Higher order path Tandem ConnectionInformation
IP Header Length
Internet Protocol
Link Access Procedure, BalancedLink Access Procedure of D-ChannelLogical Channel Group NumberLogical Channel Number
Local Craft Terminal
Length Indicator
Logical Link Control
Logical Link Control Type 1
Loss of Frame
Loss of Multiframe
Loss of Pointer
Loss of Signal
数据终端设备
地址字段扩展
嵌入控制通路
网元管理系统
YD/T2754-2014
传送服务数据单元结尾标志
错误报告
差错传送协议数据单元
误块秒
误码秒类型A
误码秒类型B
误码过限
帧同步丢失
失效次数
顿校验序列
没有更多的数据从发送方来
顿拒绝
通用格式标识符
网关网元
限制性处理
高阶虚容器
高阶通道
高阶通道串联连接
互联网协议顿头长度
互联网协议
平衡型链路接入规程
D通道链路接入规程
逻辑信道组号
逻辑信道号
本地维护终端
长度指示
逻辑链路控制
第一类逻辑链路控制
顿丢失
复顿丢失
指针丢失
信号丢失
YD/T2754-2014
Lower Order Virtual ContainerLower order Path
Least Significant Bit
Loose Source and Record RouteLower order path Tandem ConnectionLoss of Timing Input
Moredata
Media Access Control
Multiplex Section
More Segments
Most Significant Bit
Multi-Service Transport PlatformReceive Sequence Number
Send Sequence Number
Network Element
NetworkLayer Protocol IdentifierNetwork Protocol Data Unit
Network Service Access PointNetwork Time Protocol
Outgoing Defect Indication
Operations System
Open Systems InterconnectionPoll/Final
Plesiochronous Digital HierarchyProtocol Data Unit
PayLoad Mismatch
Loss of Path Tandem ConnectionPDH Physical Interface
Protection Switching Event
Push Function
Packet Switched Network
Permanent Virtual Circuit
Quality of Service
Remote Defect Indication
Reject
Receive Not Ready
Receive Ready
低阶虚容器
低阶通道
最低有效位
松散性源路由选择和路由记录
低阶通道串联连接
定时输人丢失
更多数据
介质访问控制
复用段
更多分段
最高有效位
多业务传送节点
接收序号
发送序号
网络层协议标识符
网络协议数据单元
网络服务访问点
网络时间协议
输出缺陷指示
操作系统
开放系统互连
命令/响应
准同步数字体系
协议数据单元
净荷失配
通道串联连接丢失
PDH物理接口
保护倒换事件
紧急功能
分组交换网
永久虚电路
服务质量
远端缺陷指示
接收未准备好
接收准备好
TPDUNR
Regenerator Section
Reset the connection
Security
Source Address
Set Asynchronous Balanced ModeSet Asynchronous Balanced Mode ExtendedService Access Point IdentifierSynchronous Digital HierarchySeverely Errored Second
Synchronous Equipment Timing SourceStart Frame Delimiter
SubNetwork
Segmentation Permitted
SDH Physical Interface
Selective Reject
Source Service Access Point
Strict Source and Record RouteSynchronous Transport ModuleSwitched Virtual Circuit
Synchronize sequence numbersThreshold Crossing Alarm
Transmission Control Code
Transmission Control ProtocolTerminal End-point IdentifierTransmission Degrade
Transmission Failure
Trace Identifier Mismatch
Telecommunications Management NetworkTransport Protocol Data UnitTransport Protocol Data Unit NumberTransport Service Access PointTransport Service Data Unit
Unnumbered Acknowledgement
Unavailable Second
User Datagram Protocol
Unnumbered Information
Unacknowledged Information Transfer Service再生段
复位连接
源地址
YD/T2754-2014
置异步平衡模式帧
置扩展的异步平衡模式顿
服务访问点标识符
同步数字体系
严重误块秒
同步设备定时源
启始帧定界符
分段允许
SDH物理接口
选择性拒绝
源服务访问点
限制性源路由选择和路由记录
同步传送模块
交换虚电路
同步序号
越限告警
传输控制密码字段
传输控制协议
终端端点标识符
发送劣化
发送失效
跟踪标识失配
电信管理网
传送协议数据单元
传送协议数据单元编号
传送服务访问点
传送服务数据单元
无编号确认
不可用秒
用户数据报协议
无编号信息
不确认式信息传送服务
YD/T2754-2014
Unequipped
UrgentPointerfieldsignificantVirtual Container
Wait Time to Restore
YR-TU-NRSequenceNumberResponse网元管理功能验证
4.1拓扑管理功能
4.1.1网络浏览功能
4.1.1.1测试目的
未装载
紧急数据指针字段指示
虚容器
等待恢复时间
期望的TPDU编号
验证EMS支持以下几种拓扑视图：网络资源图、机架/子架组成图、网元交叉连接配置图。4.1.1.2测试配置
测试配置如图1所示。
以太网
图1网元管理功能测试配置
4.1.1.3测试步骤
按照下述步骤进行测试：
a）如图1所示连接测试配置。
b）操作EMS，进入EMS的网络资源图，观察网络资源图能否以图标显示NE1和NE2，能否显示NE1和NE2的网元名称，能否显示NE1和NE2之间的光纤连接。c）操作EMS，进入NE1的机架/子架组成图，观察机架/子架组成图能否显示NE1的机架、子架、槽位、单元盘的图形和文字标注，显示的子架、槽位、单元盘能否和实际设备一一对应。d）操作EMS，进入NE1的网元交叉连接配置图，观察网元交叉连接配置图能否显示NE1的网元交叉连接。
e）操作EMS，进入EMS的网络资源图，更改网络资源图的背景图，观察网络资源图的背景图是否改变。
f）操作EMS，观察网络资源图能否放大和缩小，能否上下、左右移动。创建包含NE1和NE2的子网，观察网络资源图能否用不同的图标显示网元和子网。g）在网络资源图上点击NE1的网元图标，观察能否显示NE1的详细配置。h）在网络资源图的查找网元界面输入NE1的网元名称，观察能否在网络资源图上查找到NE1。i）操作EMS，观察网络资源图能否选择单个网元，能否按照区域一次选择多个网元。6
