YD/T 2000.1-2014.Integrated optical path devices based on planar lightwave circuit Part 1: Optical power splitter based on PLC technology.
1范围
YD/T 2000.1规定了基于平面光波导(PLC)技术的光功率分路器(以下简称PLC光分路器)的术语和定义、技术要求、测试方法、型式试验、可靠性试验、检验规则以及标志、包装、运输和储存等。
YD/T 2000.1适用于与单模光纤耦合的PLC光分路器均分器件和组件。
注:非均分器件待研究
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1-2012计数抽样试验程序 第1部分按接收质量限(AQL) 检索的逐批检验抽样计划
GB/T 18311.2-2001纤维光学互连器件和无源器件基本试验和测量程序第3-2部分检验和测量:单模纤维光学器件偏振依赖性
GB/T 20440-2006密集波分复用/解复用器技术条件
YD/T 1117-2001全光纤型分支器件技术条件
YD/T 1272.4- 2007光纤活动连接器 第4部分: FC型
SJ/T 11363-2006电子信息产品中有毒有害物质的限量要求
SJ/T 11364-2006电子信息产品中污染控制标识要求
SJT 11365-2006电子信息产品中有毒有害物质的检测方法
Telcordia GR-1209-CORE Issue4Issue 4 (2010)光无源器件总规范(Generic requirements for pasiveoptical components)
Telcordia GR-1221-CORE Issue3(2010)光无源器件一般可靠性保证要求(Generic reliability assurancerequirements for passive opticalcomponents)

ICS33.180.20
Download Fromhttp://bbs.infoeach.comYD

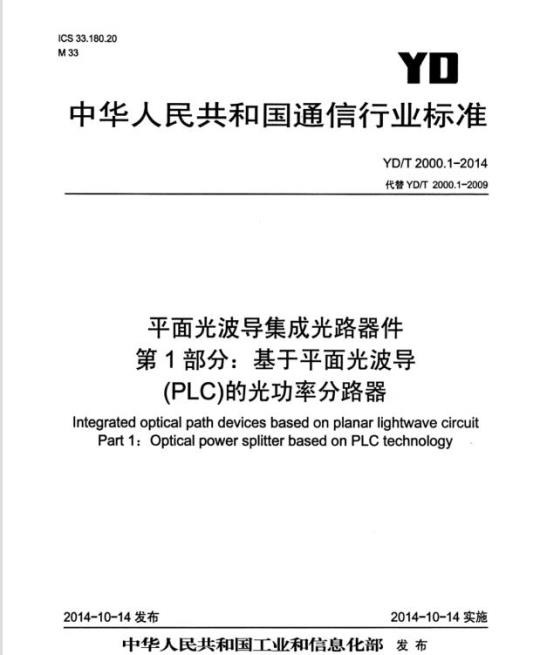

中华人民共和国通信行业标准
YD/T2000.1-2014
代替YD/T2000.1-2009
平面光波导集成光路器件
第1部分：基于平面光波导
(PLC)的光功率分路器
Integrated optical pathdevices based on planar lightwave circuitPart1:Optical powersplitterbasedonPLCtechnology2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布Download Fromhttp://bbs.infoeach.com前
规范性引用文件
3术语和定义
4分类
技术要求·
6测试方法
型式试验
可靠性试验·
检验规则
DownloadFromhttp:/bbs.infoeach.com目次
10标志、包装、运输和储存
附录A（资料性附录）光分路器封装结构示意图·DownloadFromhttp:/bbs.infoeach.comYD/T2000.1-2014
YD/T2000.1-2014
DownloadFromhttp://bbs.infoeach.com前言
YD/T2000《平面光波导集成光路器件》为部分标准，目前已发布两部分：一第1部分：基于平面光波导（PLC）的光功率分路器：一第2部分：基于阵列波导光栅（AWG）技术的密集波分复用（DWDM）滤波器：本部分为第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T2000.1-2009《平面光波导集成光路器件第1部分：基于平面光波导（PLC）的光功率分路器》，本部分与YD/T2000.1-2009相比主要技术变化如下：范围中把PLC光分路器修改为PLC光分路器器件和组件，增加了注（见第1章，2009版第1章)。
一规范性引用文件中，增加了YD/T1272.4和SJ/T11365-2006；删除了YD/T893-1997：按GB/T1.1-2009的规定，修改了TelcordiaGR-1209-CORE和TelcordiaGR-1221-CORE的标题名称表示方法（见第2章，2009版第2章）。
一术语和定义中修改了光功率分路器的定义（见3.1)；增加了PLC器件、PLC组件、跳线的定义（见3.5、3.6、3.12），修改了插入损耗、均匀性、偏振相关损耗、回波损耗的定义（见3.1、3.7、3.9、3.103.11，2009版3.53.73.8、3.9)。一分类中按工作带宽分类修改为按输入/输出端口数分类（见4.1，2009版4.2）；增加了按尾纤类型分类（见4.2），删除了按工作带宽分类（见2009版4.1)。一1×NPLC光分路器光学特性中增加了1×2、1×12、1×128、1×256的类别和相应的指标；工作带宽指标修改为1260mm1650nm；插入损耗修改为PLC器件、插头型PLC组件、适配器型PLC组件等三种类型并规定了对应的指标：通道均勾性修改为固定工作波长和全工作带宽并规定了指标：回波损耗修改为PLC器件和PLC组件等两种类型并规定了指标；PLC组件的回波损耗指标增加了按照PC、UPC和APC端面的分类并规定了指标；增加了最大输入光功率参数；“工作/储存温度范围”修改为“工作温度范围”：删除了1×64、工作带宽为三窗口的技术参数：修改了注2，删除了注1、注3、注4（见表1，2009版表1）。
一2×NPLC光分路器光学特性中增加了2×2、2×12、2×128、2×256的类别和相应的指标；工作带宽指标修改为1260nm～1650nm；插入损耗修改为PLC器件、插头型PLC组件、适配器型PLC组件等三种类型并规定了对应的指标：通道均匀性修改为固定工作波长和全工作带宽并规定了指标：回波损耗修改为PLC器件和PLC组件等两种类型并规定了指标：PLC组件的回波损耗指标增加了按照PC、UPC和APC端面的分类并规定了指标；增加了最大输入光功率参数；“工作/储存温度范围”修改为“工作温度范围”；删除了2×64、工作带宽为三窗口的技术参数：修改了注2，删除了注1、注3、注4（见表2，2009版表2）
DownloadFromhttp://bbs.infoeach.comDownloadFromhttp://bbs.infoeach.com一增加了高功率传输性能要求（见5.2）。一增加了封装结构（见5.3）。
一修改了环境符合性要求（见5.4，2009版第8章）。一修改了测试环境的要求（见6.2，2009版6.2）。YD/T2000.1-2014
一测试条件中宽带光源卤灯加单色仪修改为宽谱光源并增加相应的要求，波长可调光源的波长范围修改为1260mm~1650mm范围内连续可调（见6.3.2，2009版6.3.2）。一扰模修改为滤模（见6.3.3，2009版6.3.3）。一修改了光功率计的要求（见6.3.4，2009版6.3.4）。一修改了偏振控制器的要求（见6.3.5，2009版6.3.5）。一删除了6.3.8。
一增加了大功率光源的要求（见6.3.8）。一增加了回波损耗测试仪的要求（见6.3.9）。一插入损耗的测试中，替代法修改为替代一熔接法（见6.4.1.2，2009版6.4.2）。一修改了PLC光分路器插入损耗（基准法和替代法）的测量程序（见6.4.1.1，6.4.1.2，2009版6.4.1，6.4.2)。
一增加了PLC组件插入损耗的测试（见6.4.2）。一修改了方向性的测试，按照PLC器件和PLC组件分别规定了测试方法和步骤（见6.5，2009版6.5)。
一修改了通道均匀性的测试（见6.6，2009版6.6）。一修改了工作带宽的测试，按照PLC器件和PLC组件分别规定了测试方法和步骤（见6.7，2009版6.7）。
一增加了PLC组件偏振相关损耗的测试（见6.8.3）。-修改了回波损耗的测量，增加了PLC器件和PLC组件回波损耗的测试（见6.9，2009版6.9）。一增加了型式试验要求（见第7章）。一可靠性试验修改了机械冲击、变频震动的试验条件：高温储存（湿热）修改为高温储存（湿热）PLC器件和高温储存（湿热）PLC组件两类，相应增加了PLC组件的试验要求（见表4，2009版表3）。一修改了抽样检验（见9.1.2，2009版9.1.2）。修改了型式检验（见9.2，2009版9.2）。一修改了标志、包装、运输和储存（见第10章，2009版第10章）。一增加了附录A（见附录A）。
本部分参考IEC61753-2-3（2001-07）《纤维光学互连器件和无源器件性能规范第2-3部分：U级别-不可控环境的无连接头的单模光纤1XN和2XN的非波长选择分路器件》、IEC61300-2-14-2006《光纤互联装置和无源部件基本试验和测量步骤试验最大输出功率》和ITU-TG671-2005《光器件和子系统传输特性》进行修订。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任本部分由中国通信标准化协会提出并归口。本部分主要起草单位：武汉邮电科学研究院，工业和信息化部电信研究院，深圳新飞通光电子技术Ⅲ
DownloadFromhttp://bbs.infoeach.comYD/T2000.1-2014
DownloadFromhttp://bbs.infoeach.com有限公司，深圳市新昊谷通信设备有限公司，深圳日海通讯技术股份有限公司，中国普天信息产业股份有限公司，苏州新海宜通信科技股份有限公司，常州太平通讯科技有限公司，江苏俊知传感技术有限公司，河北四方通信设备有限公司，华为技术有限公司，中国电信集团公司，深圳市中兴新地通信器材有限公司、江苏中天科技股份有限公司。本部分主要起草人：马卫东、凌九红、郑彦升、程淑玲、扈炳孝、陈悦、徐秋霜、王陈卫明、石新根、李文风、黄新格、王波、任艳、焦俊涛、股星。本部分2009年首次发布，本次为第一次修订。IV
DownloadFromhttp://bbs.infoeach.com冰、曾大庆
1范围
DownloadFromhttp://bbs.infoeach.com平面光波导集成光路器件
YD/T2000.1-2014
第1部分：基于平面光波导（PLC）的光功率分路器本部分规定了基于平面光波导（PLC）技术的光功率分路器（以下简称PLC光分路器）的术语和定义、技术要求、测试方法、型式试验、可靠性试验、检验规则以及标志、包装、运输和储存等。本部分适用于与单模光纤耦合的PLC光分路器均分器件和组件。注：非均分器件待研究。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1-2012计数抽样试验程序第1部分按接收质量限（AQL）检索的逐批检验抽样计划GB/T18311.2-2001纤维光学互连器件和无源器件基本试验和测量程序第3-2部分检验和测量：单模纤维光学器件偏振依赖性GB/T20440-2006密集波分复用/解复用器技术条件YD/T1117-2001全光纤型分支器件技术条件YD/T1272.4-2007光纤活动连接器第4部分：FC型SJ/T11363-2006电子信息产品中有毒有害物质的限量要求SJ/T11364-2006电子信息产品中污染控制标识要求SJ/T11365-2006电子信息产品中有毒有害物质的检测方法光无源器件总规范（GenericrequirementsforTelcordia GR-1209-CORE Issue4Issue 4 (2010）passiveoptical components)
TelcordiaGR-1221-COREIssue3（2010）光无源器件一般可靠性保证要求（Genericreliabilityassurancerequirements for passive opticalcomponents)3术语和定义
下列术语和定义适用于本文件。3.1此内容来自标准下载网
光功率分路器OpticalPowerSplitter用于实现光信号的功率耦合及分配功能的光无源器件。3.2
平面光波导光功率分路器OpticalPowerSplitterBasedonPlanarLightwaveCircuit采用平面光波导工艺技术制作的光功率分路器。3.3
工作带宽OperatingBandwidth
满足PLC光分路器光学性能指标要求的光波长范围，单位为nm。1
DownloadFromhttp://bbs.infoeach.comYD/T2000.1-2014
Download Fromhttp://bbs.infoeach.com分路器芯件ChipofSplitter
直接由平面光波导工艺技术形成的1xN或2xN分路器的基本单元。3.5
PLC光分路器器件ComponentBasedonPLC尾纤不安装光纤活动连接器的PLC光分路器。3.6
PLC光分路器组件DeviceBasedonPLC尾纤安装不同类型的光纤活动连接器的PLC光分路器。3.7
通道插入损耗（插入损耗）
InsertionLoss
PLC光分路器在工作带宽范围内，在规定输出端口的光功率相对全部输入光功率的比值。由式（1）表示：
IL,=-101g
式中：
IL一一第i个输出端口的插入损耗，单位为dB（分贝）：Pourn-第i个输出端口的输出光功率，单位为mW（毫瓦)：Pin—输入端口的全部输入光功率，单位为mW（毫瓦）。3.8
方向性Directivity
PLC光分路器正常工作时，同一侧中非注入光一端的输出光功率与注入光功率（被测波长）的比值，由式（2）表示：
-101g-
式中：
DL一第1端口输入光功率对同一侧非注入光端口j的方向性，单位为dB（分贝)；P第i端口注入光功率，单位为mW（毫瓦）；P一同一侧非注入光端口j的输出光功率，单位为mW（毫瓦)。3.9
通道均匀性Uniformity
PLC光分路器在工作带宽范围内，均匀分光的光分路器各输出端口输出光功率Pour的最小值与最大值之比，由式（3）表示：
(Pou）min
FL=-10lg
(Pou）max
式中：
Download Fromhttp://bbs.infoeach.com(3)
DownloadFromhttp://bbs.infoeach.comFL一一PLC光分路器的均匀性，单位为dB（分贝）：（Pour）min—PLC光分路器输出端口中最小输出光功率，单位为mW（毫瓦）；（Pour）mx—PLC光分路器输出端口中最大输出光功率，单位为mW（毫瓦）。偏振相关损耗PolarizationDependentLossYD/T2000.1-2014
传输光信号的偏振态在全偏振态变化时，PLC光分路器各输出端口输出光功率的最小值与最大值之比，由式（4）表示：
(Poug）min
PDL,=-101g
(Poug）max
式中：
PDL,一第j个输出端口的偏振相关损耗，单位为dB（分贝）；Pouy
第个输出端口的输出光功率，单位为mW（毫瓦），j-1、2.n。回波损耗ReturnLoss
对PLC光分路器的输入光功率中与沿输入路径返回的光功率之比，由式（5）表示RL, =-101g号
式中：
RL一输入端口i的回波损耗，单位为dB（分贝)；P一入射到输入端口i的光功率，单位为mW（毫瓦）：P一从同一输入端接收到返回的光功率，单位为mW（毫瓦)。3.12
跳线Jumper
在两端都安装连接器插头的光纤或光缆。4分类
4.1按输入/输出端口数分类
按输入/输出端口数可分为：
-1XNPLC光分路器；
-2XNPLC光分路器。
4.2按尾纤类型分类
按尾纤类型可分为：
-尾纤型PLC光分路器（PLC器件）：-带连接器插头的PLC光分路器（插头型PLC组件）；带适配器的PLC光分路器（适配器型PLC组件）。DownloadFromhttp://bbs.infoeach.com(4)
YD/T2000.1-2014
5技术要求
5.1光学特性
5.1.11XNPLC光分路器
DownloadFromhttp:/bbs.infoeach.com1xNPLC光分路器光学特性按第6章相应的测试方法测试，应符合表1要求。表11XNPLC光分路器光学特性
工作带宽
PLC器件
插头型
PLC组件
适配器型
PLC组件
偏振相关损耗
固定工作
全工作
PLC器件
PLC组件
方向性
工作温度范围
1260~1650
≥45（PC型光纤连接头）：≥50（UPC型光纤连接头）：≥55（APC型光纤连接头）>55
-40~+85
表中插入损耗的测试波长为：1310mm、1490mm、1550mm，在1260mm-1300mm和1600mm-1650nm波长区间的插入损耗在以上指标基础上增加0.3dB。
表中通道均匀性的测试波长为：1310mm、1490mm、1550nm，在1260nm-1300nm和1600nm-1650nm波长区间的通道均匀性指标在以上指标基础上增加0.5dB5.1.22XNPLC光分路器
2xNPLC光分路器光学特性按第6章相应的测试方法测试，应符合表2要求，
表22×NPLC光分路器光学特性
工作带宽
PLC器件
插头型
PLC组件
适配器型
PLC组件
偏振相关损耗
固定工作
全工作
1260~1650
DownloadFromhttp://bbs.infoeach.com2×64
2×128
2×256
PLC器件
损耗PLC组件
方向性
工作温度范围
DownloadFromhttp://bbs.infoeach.com表2（续）
2×122×162×24
YD/T2000.1-2014
2×322×642×128
2×256
≥45（PC型光纤连接头）：≥50（UPC型光纤连接头）；≥55（APC型光纤连接头）>55
—40+85
表中插入损耗的测试波长为：1310mm、1490mm、1550mm，在1260mm-1300mm和1600mm-1650mm波长区间的插入损耗在以上指标基础上增加0.3dB。
表中通道均勾性的测试波长为：1310mm、1490mm、1550mm，在1260mm-1300mm和1600mm-1650mm波长区间的通道均勾性指标在以上指标基础上增加0.5dB5.2高功率传输性能要求
在1550nm波长，以100mW的光功率注入PLC光分路器1h，监测插入损耗变化情况，应确保最大插入损耗在本部分中表1或表2规定的范围内，且试验前后插入损耗变化量≤0.5dB。5.3封装结构
PLC光分路器封装结构参见附录A。5.4环保符合性
PLC光分路器的组成单元分类应符合SJ/T11363-2006中表1的规定，有毒有害物质的限量要求按SJ/T11365-2006规定检测，应符合SJ/T11363-2006中表2的要求。6测试方法
6.1外观检查
进行光学性能测试前，首先对器件进行外观检查。其外观应平滑、洁净、无油渍、无伤痕及裂纹，整个器件牢固，尾纤无松动，与连接器插拔平顺。6.2测试环境
PLC光分路器的性能参数测试应在下面规定的正常大气条件下进行，即：-温度：15C-35C；
湿度：45%~75%
气压：86kPa~106kPa
当不能在标准大气条件下进行测试时，应在试验报告上写明测试环境条件。6.3测试条件
6.3.1光源
测试中所用的光源为稳定激光器光源，性能指标应满足：输出功率：≥-3dBm；
一中心波长：1310nm±20nm、1490nm±20mm、1550nm±20nm；—30dB谱宽：5nm（入=1310nm）、≤10nm（入=1490nm、1550nm）功率稳定度：优于±0.05dB（一10℃~+50℃、1h）。6.3.2宽带光源
测试用宽带光源应满足：
DownloadFromhttp:/bbs.infoeach.comYD/T2000.1-2014
a）宽谱光源：
DownloadFromhttp:/bbs.infoeach.com波长范围：1260nm~1650nm：
-功率谱密度：波长范围内≥一35dBm/1nm；一功率谱密度稳定度：土0.02dB/nm/10min，土0.04dB/nm/2hb）波长可调光源：
-波长范围：1260nm~1650nm范围内连续可调：输出功率稳定度：优于土0.1dB/10min。6.3.3滤模单元
采用的滤模单元是一段1km长度的单模光纤，或5m单模光纤中间打两个o30mm的圈，光纤参数应与PLC光分路器引出光纤一致，或采用其他专用滤模器。6.3.4光功率计
光功率计应满足：
工作波长范围：800nm~1700nm；一光功率最大动态范围：一80dBm～+13dBm（连续光）；分辨率：0.01dB；
一准确度：土3.5%。
6.3.5偏振控制器
偏振控制器应满足：
工作波长范围：优于1260mm-1650mm；偏振消光比：≥40dB：
-邦加球覆盖率：≥99%：
偏振相关损耗：≤0.005dB：
-最大允许输入光功率：+20dBm。6.3.6光谱分析仪
光谱分析仪的带宽、动态范围均应优于测量光源。6.3.7临时接点
将两光纤端对接，接点损耗应≤0.05dB，稳定牢固。6.3.8.大功率光源
大功率光源应满足：
输出功率：≥100mW；
中心波长：1550±20mm。
6.3.9回波损耗测试仪
回波损耗测试仪应满足：
工作波长：1310nm，1490mm，1550nm测试范围：OdB～75dB
测试精度：0.25dB
6.4插入损耗的测试
Download Fromhttp://bbs.infoeach.comDownloadFromhttp://bbs.infoeach.com6.4.1PLC器件插入损耗测试
6.4.1.1基准法
a）测试原理
测试原理如图1所示。
临时接点
b）测试步骤
测试步骤如下：
滤模单元
分路器
a）输出端口光功率的测试
滤模单元
临时接点A
分路器
b）切断器件尾纤
滤模单元
临时接点
c）输入光功率测试
图1PLC器件插入损耗测试原理图YD/T2000.1-2014
光功率计
光功率计
光功率计
1）按图la）装置测试并记录第i输出端口的输出光功率Pour，L为输入端尾纤长度，L2为输出端尾纤长度：
2）如图1b）所示，在距离临时接点右边A处切断器件尾纤，临时接点与A处之间的距离L应不少于30cm：
3）如图1c）所示，从测试装置中取出PLC器件，制备好切断点中的光纤端面，使光纤端面与检测单元相耦合，测量并记录输入光功率Pin;4）由式（1）计算相关端口的插入损耗，所有端口的指标均应满足表1或表2的要求。6.4.1.2替代法一熔接法
a）测试原理图
测试原理如图2所示。
