YD/T 2755-2014.Interworking technical requirements for packet transport network.
1范围
YD/T 2755规定了分组传送网(PTN)的互通技术要求，包括PTN网络不同域间的业务、运行管理维护(OAM)、保护、同步等方面的互通技术要求，以及PTN与MSTP、OTN等传送网络之间的互通技术要求，PTN与IP/MPLS路由器网络间的互通技术要求。
YD/T 2755适用于分组传送网(PTN)的网络互通场景。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T7611-2001数字网系列比特率 电接口特性GB/T15941-2008同步数字体系(SDH)光缆线路系统进网要求
YD/T 1961-2009基 于同步数字体系(SDH)的多业务传送节点(MSTP)技术要求一互联互通部分
YD/T 1948.3-2010传送网承载以太网 (EOT) 技术要求第3 部分:以太网业务框架
YD/T 1948.4-2010传送网承载以太网(EOT)技术要求第4部分:以太网OAM
YD/T 1948.5-2011传送网承载以太网 (EOT)技术要求第5 部分:以太网专线(EPL) 业务和以太网虚拟专线(EVPL)业务
YD/T 2374-2011分组传送网 (PTN) 总体技术要求
YD/T 2397-2012分组传送网(PTN) 设备技术要求
YD/T 2416-2012公众IP网络可靠性 IP快速重路由技术要求
YD/T 2447-2013公众IP网络可靠性 双向转发检测(BFD)机制的技术要求
YD/T 2484-2013分组增 强型光传送网(OTN)设备技术要求
YD/T 2486-2013增强型多业务传送平台 (MSTP)设备技术要求
ITU-T G707同步数字体系 (SDH) 的网络节点接口(Network node interface for the synchronous digital hierarchy (SDH)

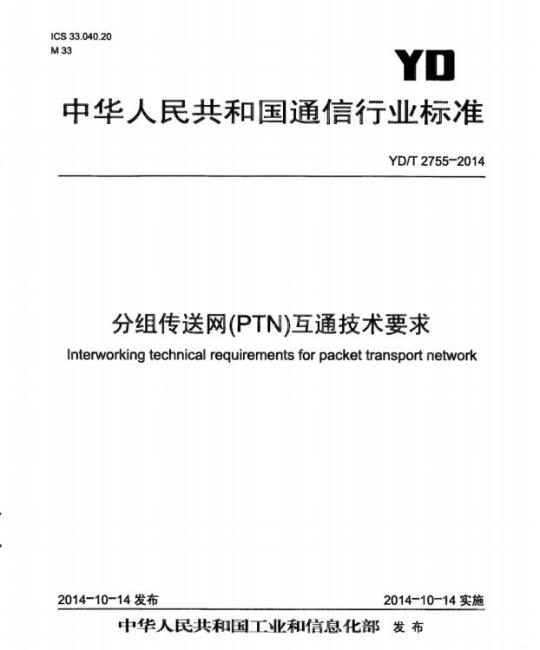

ICS33.040.20
中华人民共和国通信行业标准
YD/T2755-2014
分组传送网(PTN)互通技术要求
Interworking technical requirements for packet transport network2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前
2规范性引用文件·
3缩略语·
4分组传送网的网络互通模型
4.1PTN域间的网络互通模型
4.2PTN与MSTP/分组增强型MSTP的网络互通模型·4.3PTN与OTN、分组增强型OTN的网络互通模型4.4PTN与IP/MPLS路由器的网络互通模型5PTN域间的互通技术要求
5.1PTN域间互通内容和总体要求5.2业务互通技术要求
5.3OAM互通技术要求·
5.4保护互通技术要求
5.5QoS优先级映射互通
5.6同步互通技术要求
6PTN与MSTP的互通技术要求·
6.1PTN与MSTP互通内容和总体要求，6.2基于UNI接口的互通技术要求…6.3基于NNI接口的互通技术要求7PTN与OTN的互通技术要求
7.1PTN与OTN互通内容和总体要求7.2PTN和OTN基于UNI接口的互通技术要求·7.3PTNNNI穿通OTN域的互通技术要求7.4PTN和分组增强型OTN通过MPLS-TPNNI接口的互通技术要求8PTN与IP/MPLS路由器的互通技术要求8.1PTN与IP/MPLS路由器的互通内容和总体要求8.2基于以太网UNI的互通技术要求*..8.3PTN的MPLS-TPNNI穿通IP/MPLS域的互通技术要求8.4基于MS-PW以太网NNI接口的互通技术要求（可选）附录A（资料性附录）PTN与SDH/MSTP互通应用场景·附录B（资料性附录）PTN与IP/MPLS互通的应用场景YD/T2755-2014
YD/T2755-2014
本标准按照GB/T1.1-2009给出的规则起草。本标准是在依据我国通信行业标准YD/T2374-2011《分组传送网（PTN）总体技术要求》和YD/T2397-2012《分组传送网（PTN）设备技术要求》对PTN网络和设备的具体规范基础上，同时参考ITU-T、IETF和IEEE在PTN、MPLS-TP、以太网和同步方面的国际标准，并结合我国运营商和设备商对分组传送网（PTN）的网络互通应用场景和需求制定而成。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本文件由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院，中国移动通信集团公司，华为技术有限公司，中兴通讯股份有限公司、武汉邮电科学研究院、上海贝尔股份有限公司、UT斯达康（重庆）通讯有限公司。本标准主要起草人：李芳、王磊、李伟、徐云斌、李晗、汪建华、徐前锋、杨剑、涂育红、易小波、鲍四海。
1范围
分组传送网（PTN）互通技术要求YD/T2755-2014
本标准规定了分组传送网（PTN）的互通技术要求，包括PTN网络不同域间的业务、运行管理维护（OAM）、保护、同步等方面的互通技术要求，以及PTN与MSTP、OTN等传送网络之间的互通技术要求，PTN与IP/MPLS路由器网络间的互通技术要求。本标准适用于分组传送网（PTN）的网络互通场景。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本包括所有的修改单）适用于本文件。GB/T7611-2001数字网系列比特率电接口特性GB/T15941-2008同步数字体系（SDH）光缆线路系统进网要求
YD/T1961-2009基于同步数字体系(SDH)的多业务传送节点(MSTP)技术要求一互联互通部分YD/T1948.3-2010传送网承载以太网（EOT）技术要求第3部分：以太网业务框架YD/T1948.4-2010传送网承载以太网（EOT）技术要求第4部分：以太网OAMYD/T1948.5-2011传送网承载以太网（EOT）技术要求第5部分：以太网专线（EPL）业务和以太网虚拟专线（EVPL）业务
YD/T2374-2011分组传送网（PTN）总体技术要求YD/T2397-2012分组传送网（PTN）设备技术要求YD/T2416-2012公众IP网络可靠性IP快速重路由技术要求YD/T2447-2013公众IP网络可靠性双向转发检测（BFD）机制的技术要求YD/T2484-2013分组增强型光传送网（OTN）设备技术要求YD/T2486-2013增强型多业务传送平台（MSTP）设备技术要求ITU-TG707同步数字体系（SDH）的网络节点接口（Networknodeinterfaceforthe synchronousdigital hierarchy (SDH))
ITU-TG781SDH复用设备的推荐结构（StructureofRecommendationsonmultiplexingequipmentforthe synchronous digital hierarchy (SDH))ITU-TG8021以太网传送设备功能模块的特征（CharacteristicsofEthernettransportnetworkequipmentfunctionalblocks）
ITU-TG8112MPLS传送子集层网络的接口（Interfaces fortheMPLSTransportProfile(MPLS-TP)LayerNetwork)
ITU-TG8113.1用于分组传送网（PTN）的MPLS-TP运行管理和维护机制（Operations，Administration and Maintenance mechanism for MPLS-TP in Packet Transport Network (PTN))1
YD/T2755-2014
ITU-TG.825基于同步数字体系(SDH)的数字网内抖动和漂动的控制（Thecontrolofjitterandwander within digital networks which are based on the synchronous digital hierarchy (SDH))ITU-TG8261分组网络中的定时和同步（Timingandsynchronizationaspectsinpacketnetworks）ITU-TY.1731以太网OAM功能和机制（OAMfunctionsandmechanismsforEthernetbasednetworks）IEEE802.1AX-2013IEEE局域和城域网络标准协议链路聚合（IEEEStandardforLocalandmetropolitanareanetworksLinkAggregation）IEEE802.3-2008局域网和城域网标准-第三部分：CSMA/CD接入方式和物理层规范(Localandmetropolitan area networks-Specific requirements-Part 3: Carrier Sense Multiple Access with CollisionDetection (CSMA/CD) access method and physical layer specifications)IEEE802.3ba-2010局域和城域网络标准协议第三部分：基于冲突检测的载波侦听多路接入(CSMA/CD)方案和物理层指标增补4：40Gb/s和100Gb/s操作的媒介接入控制参数、物理层和管理参数(Local and metropolitan area networks Specific requirements Part 3: Carrier sense multiple access with collisiondetection (CSMA/CD) accessmethod and physical layer specifications Local Area Network(LAN) protocolsAmendament 4: Media Access Control Parameters,Physical Layers, and Management Parameters for 40Gb/sand 100Gb/s Operation)
IEEE1588-2008网络测量和控制系统的精确时钟同步协议（版本2）（IEEEStandardforaPrecisionClock Synchronization Protocol for Networked Measurement and Control Systems)3
缩略语
下列缩略语适用于本文件。
1 Pulse Per Second
Alarm Indication Signal
Automatic Protection Switch
Address Resolution Protocol
Administration Unit
Background Block Error
Bidirectional Forwarding DetectionBit-synchronous Mapping ProcedureBase Station Controller
Base Transceiver Stations
Channel Associated SignalingContinuity Check
Continuity Check Message
SONET/SDHCircuitEmulationoverPacketCircuit Emulation Service
Canonical Format Indicator
Cyclic Redundancy Check
Customer Signal Failure
1秒一个脉冲，简称秒脉冲
告警指示信号
自动保护倒换
地址解析协议
管理单元
背景误码块
双向转发检测
比特同步映射规程
基站控制器
基站收发信台
随路信令
连续性检测
连续性检测消息
分组网承载的SONET/SDH电路仿真电路仿真业务
规范格式指示符
循环穴余校验
客户信号故障
cSTM-1
C-VLAN
Channelized STM-1
Code Violation
Customer VLAN
Destination MAC address
Drop Eligability Indicator
Delay Measurement
Do not Revert
DiffServ Code Point
Ethermet Over SDH
Ethernet Private Line
Error Second
Ethernet Synchronization Messaging ChannelEthermetMACLayerNetwork
Ethernet Virtual Private LineExceed
Exercise
Frame Checking Sequence
Fast Ethernet
Fast Reroute
Forced Switch
Generic Associated Channel
G-ACh Label
Gigabit Ethernet
General Frame Procedure
Generic Framing Procedure-Frame MappedGeneric Mapping Procedure
Higher Order Path
High Speed Downlink Packet AccessITU Carrier Code
Identification
Internet Protocol
LayerTwo
LayerThree
Link Aggregation Control ProtocolLink Aggregation Group
Loopback Function
通道化STM-1
码违例
客户VLAN
目的MAC地址
丢弃标识符
时延测量
非返回
区分业务编码点
以太网映射到SDH
以太网专线
误码秒
以太网同步信息通道
以太网MAC层网络
以太网虚拟专线
顿校验序列
快速以太网
快速重路由
强制倒换
通用关联通道
G-ACh标签
千兆以太网
通用成顿规程
YD/T2755-2014
通用成顿规程一顿映射
通用映射规程
高阶通道
高速下行分组接入
国际电联运营商编码
标识符
互联网协议
链路汇聚控制协议
链路聚合组
环回功能
YD/T2755-2014
MPLS-TP
Loopback Message
Loopback reply
Lock Signal Function
Loss Measurement
Loss Measurement Message
Loss Measurement Reply
Loss of Connectivity
Loss of Frame
Loss of Multiframe
Loss of Pointer
Loss of Signal
LowOrderPath
Lockout of Protection
Label Switched Path
LinkTrace
Media Access Control
Maintenance Domain
Maintenance Entity Group
MEGLevel
MEGEnd Point
Multi-Frame Loss
MEG Intermediate Point
Multi-Protocol Label SwritchMulti-Protocol Label Switch-Transport ProfileManual Switch
Multiplex Section
MAC Service Data Unit
MultiplexSectionProtection
Multi-Segment PW
Multi ServiceTransportPlatformMaximum Transport Unit
NetworkNetworkInterface
NoRequest
Operation, Administration and MaintenanceOptical Channel Data Unit
Optical Transport Network
(Ethernet) Preamble
环回消息
环回响应
信号锁定功能
丢包测量
丢包测量消息
丢包测量响应
连通性丢失
顿丢失
复顿丢失
指针丢失
信号丢失
低阶通道
保护锁定
标签交换路径
链路踪迹
媒质接入控制
维护域
维护实体组
维护实体组层次
MEG端点
复顿丢失
MEG中间节点
多协议标签交换
MPLS传送子集
人工倒换
复用段
MAC业务数据单元
复用段保护
多段伪线
多业务传送平台
最大传送单元
网络-网络接口
无请求
运营、管理和维护
光通路数据单元
光传送网络
(以太网)前导码
S-VLAN
Plesiochronous Digital HierarchyPayload Data Unit
ProviderEdge
Per-Hop Behavior
Path Overhead
Packet Transport Network
Precision Time Protocol
Pseudowire
PseudowireEmulation EdgetoEdgeQuality of Service
Remote Alarm Indication
Remote Defect Indication
Remote Multi-Frame Alarm IndicationRadio Network Controller
Reverse Request
Regenerator Section
Real-time Transport ProtocolSource Address
Structure-Agnostic TDM over PacketSignal Degrade
Synchronous Digital HierarchySeverely Error Seconds
Signal Fail
Start of Frame Delimiter
Sub Network Connection ProtectionSection Overhead
Synchronisation Status MessageSynchronous Transfer ModuleNService VLAN
TrafficClass
Time Division Multiplexing
Trace ID Mismatch
Time of Day
Tag Protocol Identifier
TestPDU
Time ToLive
Unavailable Second
准同步数字体系
净荷数据单元
运营商边缘（设备）
每跳行为
通道开销
分组传送网
精确时间协议
端到端伪线仿真
服务质量
远端告警指示
远端缺陷指示
远端复顿告警指示
无线网络控制器
返回请求
再生段
实时传输协议
源地址
YD/T2755-2014
结构化无关的TDM仿真
信号劣化
同步数字体系
严重误码秒
信号失效
顿定界符
子网连接保护
段开销
同步状态消息
同步传输模块N
运营商VLAN
业务分类
时分复用
跟踪标识符失配
当前时刻
标签协议标识符
测试净荷数据单元
生存时间
不可用秒
YD/T2755-2014
Unequipped
UserNetwork Interface免费标准bzxz.net
Virtual Container
Virtual Local Area Network
Virtual Private Network
Virtual Routing and ForwardingVirtual RouterRedundancyProtocolWaittoRestore
分组传送网的网络互通模型
4.1PTN域间的网络互通模型
PTN不同子网或管理域之间的网络互通模型分为以下两种：通道未装载
用户网络接口
虚容器
虚拟局域网
虚拟专用网
虚拟路由转发
虚拟路由器余协议
等待返回
a）基于UNI接口的网络互通模型见图1，两个域的PTN设备采用TDM的UNI接口（如STM-1和EI）或以太网的UNI接口（如10GE/GE/FE等）进行互连，互通拓扑分为单节点互连、双节点口字型互连两种模型。互通的主要技术内容包括业务互通、接入链路和以太网业务OAM互通、接入链路保护互通、QoS互通、同步互通等，还可以通过外同步接口实现频率同步或时间同步的互通；b）基于NNI接口的互通模型见图2，两个域的PTN设备采用以太网NNI（带MPLS-TP的PW和LSP封装）接口进行互连，互通拓扑分为单节点互连、双节点口字型互连两种模型，互通的主要技术内容包括业务互通、OAM互通、保护互通、QoS互通、同步互通等。业务接口：STM-1/E1，10GE/GE等外同步接口：1PPS+ToD、E1等
PTN设备
PTN设备
PTN设备
PTN域A
PTN设备
PTN设备
PTN域B
（a）基于UNI接口的PTN网络互通拓扑业
业务/线路适配模块
业务适配
业务适配棋
PTN设备
（b）基于UNI接口的PTN网络互通功能模型图1基于UNI接口的PTN网络互通模型同步
STM-1-
PTN设备
以太网NNI接口
PTN设备
PTN设备
PTN域A
PTN设备
PTN设备
PTN域B
（a）基于NNI接口的PTN网络互通拓扑业
线路适配模块
适配模
网路适配模块
PTN设备
（b）基于NNI接口的PTN网络互通功能模型图2基于NNI接口的PTN网络互通模型4.2PTN与MSTP/分组增强型MSTP的网络互通模型同步
PTN与基于SDH的MSTP或分组增强型MSTP网络的互通模型有以下两种：业
一线路适
配楼：
YD/T2755-2014
a）基于UNI接口的网络互通模型见图3，即PTN和基于SDH的MSTP分别将所有业务终结后，通过TDM业务接口（E1或STM-1）或以太网业务接口（FE/GE/10GE）实现互连互通：根据网络应用场景，其互通拓扑又分为两种：一是图3（a）中双方均采用单节点互连，二是图3（b）中PTN采用双节点连接一个MSTP节点，可实现PTN单节点失效保护。E1/STM-1
FE/GE/1OGE
STM-1-
STM-1-
PTN设备
PTN设备
PTN设备
PTN域A
MSTP设备
MSTP设备
基于SDH的MSTP域B
（a）PTN与MSTP通过UNI接口的单节点互通模型STM-1
PTN设备
PTN设备
PTN设备
PTN域A
FE/GE/H0GE
MSTP设备
MSTP设备
基于SDH的MSTP域B
（b）PTN与MSTP通过UNI接口的双节点对单节点互通模型图3PTN与MSTP基于UNI接口的网络互通模型N*E1
YD/T2755-2014
b）基于NNI接口的网络互通模型见图4。在PTN设备具备MSTP的STM-N（VC-12/VC-4）处理板卡或STM-NEOS网关节点功能板卡（可选）时，PTN和基于SDH的MSTP可通过STM-N接口实现互通，其网络互通模型见图4（a）：PTN和分组增强型MSTP也可通过支持MPLS-TP的以太网NNI接口实现互通（可选），对应的网络互通模型见图4（b）。PTN与基于SDH的MSTP的互通主要采用基于UNI接口的互通方式，在少量场景下存在基于NNI接口的互通需求，应用场景示例参见附录A。PTN设备
PTN设备
PTN设备
PTN域A
MSTP设备
MSTP设备
基于SDH的MSTP域B
注：STM-NNNI内含以太网信号通过GFP映射封装在VC-N信号中。（a）PTN与MSTP通过STM-NNNI接口的单节点互通模型GE/10GE
STM-1+
PTN设备
PTN设备
PTN设备
PTN域A
MSTP设备
MSTP设备
MSTP设备
基于SDH的MSTP域B
(b）PTN与增强型MSTP通过MPLS-TP的以太网NNI接口互通模型图4PTN与MSTP基于NNI接口的网络互通模型4.3PTN与OTN、分组增强型OTN的网络互通模型N'E1
PTN与OTN网络互通的主要应用场景是基于客户/服务层的重叠互通方式，OTN承载PTNOTN承载PTN的重叠网络互通模型如图5所示，OTN网络位于两个PTN域之间，PTN通过MPLS-TP的以太网接口NNI接口与OTN网络互连，实现PTN域A与PTN域C的TDM和以太网业务互通、MPLS-TPOAM互通、保护互通和同步互通等。
GE/0GE!
40GE等
PTN设备
PTN设备
OTN设备
PTN设备
PTN域A
OTN设备
OTN城B
GE/10GE
40GE等
PTN设备
PTN设备
PTN域C
图5OTN承载OTN承载PTN的重叠网络互通模型PTN设备
在分段承载某些端到端业务的应用场景下，PTN和OTN可基于以太网或STM-N的UNI接口实现以太网专线业务或STM-N专线业务互通、OAM互通、保护互通和同步互通等，网络互通模型见图6。8
