GB/T 23127-2020.Electric appliances connected to the water mains-Avoidance of backsiphonage and failure of hose-sets.
1范围
GB/T 23127规定了家用和类似用途电器防止非饮用水反虹吸流入水源的要求，也规定了此类器具连接至水压不超过1MPa供水水源的软管组件的要求。
注1:类似用途包括器具安装在食堂、饭店、洗衣店及公共场所。
注2:本标准不适用于以下器具:
用于干式清洁的器具;
医疗用途的器具;
工业用途的器具;
集成于供水系统的水加热器;
集成于供水系统的水冷却器。
注3:器具与水源的连接可以是暂时的或永久使用的。
注4:“水源"也包括供水箱或类似系统的供水。
注5:国家有关管理部门可能还规定需防止由于防逆流装置上游不合适的材料而引起的饮用水被污染。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC 60730-2-8家用 和类似用途电自动控制器第2-8部分:电动水阀的特殊要求,包括机械要求(Automatic electrical controls for ,household and similar use-Part 2- 8: Particular requirements for elctrically operated water valves, including mechanical requirements)
3术语和定义
下列术语和定义适用于本文件。
3.1
饮用水 potable water
直接从饮用水水源获得,并保持在防逆流装置之前的闭环系统中的水。
3.2
非饮用水 non-potable water
从闭环系统中流出,流过防逆流装置之后的水。
3.3
防逆流装置 backflow prevention device
防止非饮用水逆流而污染饮用水的装置。
注:例如空气间隙、动态防逆流装置和管道断流器。
1范围
GB/T 23127规定了家用和类似用途电器防止非饮用水反虹吸流入水源的要求，也规定了此类器具连接至水压不超过1MPa供水水源的软管组件的要求。
注1:类似用途包括器具安装在食堂、饭店、洗衣店及公共场所。
注2:本标准不适用于以下器具:
用于干式清洁的器具;
医疗用途的器具;
工业用途的器具;
集成于供水系统的水加热器;
集成于供水系统的水冷却器。
注3:器具与水源的连接可以是暂时的或永久使用的。
注4:“水源"也包括供水箱或类似系统的供水。
注5:国家有关管理部门可能还规定需防止由于防逆流装置上游不合适的材料而引起的饮用水被污染。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC 60730-2-8家用 和类似用途电自动控制器第2-8部分:电动水阀的特殊要求,包括机械要求(Automatic electrical controls for ,household and similar use-Part 2- 8: Particular requirements for elctrically operated water valves, including mechanical requirements)
3术语和定义
下列术语和定义适用于本文件。
3.1
饮用水 potable water
直接从饮用水水源获得,并保持在防逆流装置之前的闭环系统中的水。
3.2
非饮用水 non-potable water
从闭环系统中流出,流过防逆流装置之后的水。
3.3
防逆流装置 backflow prevention device
防止非饮用水逆流而污染饮用水的装置。
注:例如空气间隙、动态防逆流装置和管道断流器。
标准图片预览
标准内容

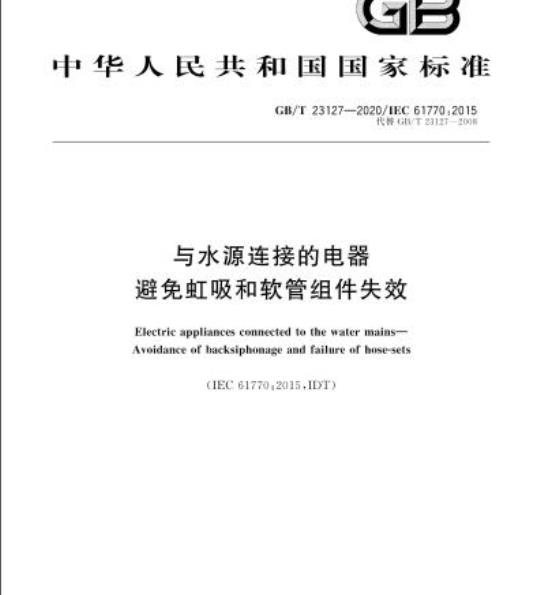

ICS97.180
