YD/T 2867-2015.Mutiple bands base station passive antennas specifications for mobile communication.
1范围
YD/T 2867规定了移动通信系统多频段基站无源天线(以下简称“天线”)的术语定义、分类、电性能、机械特性、环境条件、测量方法、检验规则以及标志、包装、运输和储存。
YD/T 2867适用于工作子频段为806MHz~880MHz、870MHz~960MHz、1710MHz~1880MHz、1850MHz~1990MHz、1920MHz~2170MHz、 2300MHz~2500MHz、2500MHz~2700MHz的移动通信系统多频段基站无源天线。工作于以上频段的单频段基站无源天线可参照使用。同类型其他频段的无源天线也可参照使用。智能天线不适用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423.1电工电子产品环境试验规程试验A: 低温试验方法
GB/T 2423.2电工电子产品环境试验规程 试验B: 高温试验方法
GB/T 2423.3电工电子产品基本环境试验规程试验Ca: 恒定湿热试验方法
GB/T 2423.5电工电子产品环境试验第2部分: 试验方法试验Ea和导则: 冲击
GB/T 2423.6电工电子产品环境试验第2部分: 试验方法试验Eb和导则: 碰撞
GB/T 2423.10电工电子产品环境试验第2部分: 试验方法试验Fc和导则:振动(正弦)
GB/T 2423.38电工电子产品基本环境试验规程试验R: 水试验方法
GB/T 2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 3873-1983通信设备产品包装通用技术条件
1范围
YD/T 2867规定了移动通信系统多频段基站无源天线(以下简称“天线”)的术语定义、分类、电性能、机械特性、环境条件、测量方法、检验规则以及标志、包装、运输和储存。
YD/T 2867适用于工作子频段为806MHz~880MHz、870MHz~960MHz、1710MHz~1880MHz、1850MHz~1990MHz、1920MHz~2170MHz、 2300MHz~2500MHz、2500MHz~2700MHz的移动通信系统多频段基站无源天线。工作于以上频段的单频段基站无源天线可参照使用。同类型其他频段的无源天线也可参照使用。智能天线不适用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423.1电工电子产品环境试验规程试验A: 低温试验方法
GB/T 2423.2电工电子产品环境试验规程 试验B: 高温试验方法
GB/T 2423.3电工电子产品基本环境试验规程试验Ca: 恒定湿热试验方法
GB/T 2423.5电工电子产品环境试验第2部分: 试验方法试验Ea和导则: 冲击
GB/T 2423.6电工电子产品环境试验第2部分: 试验方法试验Eb和导则: 碰撞
GB/T 2423.10电工电子产品环境试验第2部分: 试验方法试验Fc和导则:振动(正弦)
GB/T 2423.38电工电子产品基本环境试验规程试验R: 水试验方法
GB/T 2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 3873-1983通信设备产品包装通用技术条件
标准图片预览
标准内容

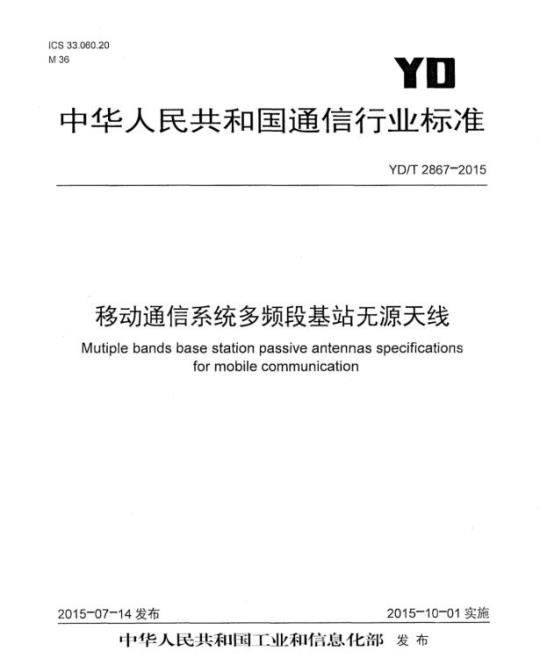

ICS33.060.20
中华人民共和国通信行业标准
YD/T2867-2015
移动通信系统多频段基站无源天线Mutiple bands base station passive antennas specificationsformobilecommunication
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
术语和定义
天线分类·
要求·
5.1电性能要求
5.2机械特性要求·
6电性能指标的充允差
7环境条件要求·
抗风能力…
7.2摄冰厚度
环境温度·
防水防尘
防盐雾、潮湿、大气中二氧化硫与紫外线辐射·测量方法
电性能测试方法·
一般结构要求试验方法·
环境试验方法
检验规则
检验分类·
型式检验
出厂检验
标志、
包装、运输、储存·
标志·
包装·
附录A（资料性附录）数据文件命名规则·附录B（资料性附录）关于相对带宽的定义YD/T2867-2015
YD/T2867-2015
本标准与YD/T2866《移动通信系统室内分布无源天线》和YD/T2868《移动通信系统无源天线测量方法》共同构成移动通信系统无源天线标准体系。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、中国电子科技集团公司第五十四研究所、中国移动通信集团设计院有限公司、京信通信系统（中国）有限公司、三维通信股份有限公司、华为技术有限公司、中讯邮电咨询设计院有限公司。本标准主要起草人：吴、翔、马欣、吕昭彪、朱彩勤、卜斌龙、高峰、孙、凯、伍裕江、王安娜、杨军、刘罡、于卫东、张涛。
1范围
移动通信系统多频段基站无源天线YD/T2867-2015
本标准规定了移动通信系统多频段基站无源天线（以下简称“天线”）的术语定义、分类、电性能、机械特性、环境条件、测量方法、检验规则以及标志、包装、运输和储存。本标准适用于工作子频段为806MHz～880MHz、870MHz~960MHz、1710MHz～1880MHz、1850MHz1990MHz、1920MHz～2170MHz、2300MHz~～2500MHz、2500MHz2700MHz的移动通信系统多频段基站无源天线。工作于以上频段的单频段基站无源天线可参照使用。同类型其他频段的无源天线也可参照使用。智能天线不适用本标准。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1电工电子产品环境试验规程试验A：低温试验方法GB/T2423.2电工电子产品环境试验规程试验B：高温试验方法GB/T2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB/T2423.38电工电子产品基本环境试验规程试验R：水试验方法GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3873-1983通信设备产品包装通用技术条件YD/T2868-2015移动通信系统无源天线测量方法3术语和定义
下列术语和定义适用于本文件。3.1
交叉极化比CrossPolarRatio
给定方向上主极化分量与正交极化分量功率之比。3.2
前后比Front-To-BackRatio
定向天线特定极化或总功率的水平面方向图中主瓣的最大辐射方向（规定为0°）的功率通量密度与相反方向附近（规定为180°土30°范围内）的最大功率通量密度之比值。YD/T2867-2015
方向图圆度Roundness
对于全向天线，在其对应切割面方向图中，其最大电平值与最小电平值差值的一半。3.4
电下倾角ElectricalDowntilt
采用改变天线辐射单元电性能参数的方法使天线最大辐射方向下倾，在垂直面上偏离法线方向，其3dB波束宽度中心指向与天线法线方向之问的夹角。3.5
隔离度IsolationRatio
多端口天线的一个端口上的入射功率与该入射功率在其他端口上可得到的功率之比。3.6
无源互调（PIM)
Passive Intermodulation
当两个或多个发射频率信号经过天线时，由于天线的非线性而引起的新的频率分量。3.7
三阶互调干扰3rdPIMInterference阶数为三的落入工作接收频率范围内的无源互调信号。3.8
方向图一致性BeamTracking
双极化天线的水平面方向图，在相同频率和相同下倾角时，两个极化方向场图扇区内（±60°以内）的偏差值。
主方向倾斜度AzimuthBeamSquint水平面方向图3dB波束宽度中心指向与天线法线方向的偏差值与3dB波束宽度的比值。3.10
土60°边缘功率下降±60DegreeAzimuthBeamRoll-Off对于三扇区覆盖天线，天线主瓣的法线方向左右各60°的电平（dB）下降值。3.11
单频天线SingleBandAntenna
工作频段只包含一个单频段的天线，且总相对带宽（见附录B）小于15%的天线。基本特征是一组辐射单元对应一组馈电网络及一组下倾角机构。3.12
宽频天线Wide-BandAntenna
工作频段包含至少两个单频段，且总相对带宽在15%～25%之间的天线。基本特征是一组辐射单元对应一组馈电网络及一组下倾角机构。3.13
超宽频天线UltraWide-BandAntenna2
YD/T2867-2015
工作频段包含三个及以上单频段，且总相对带宽大于25%的天线。基本特征是一组辐射单元对应一组馈电网络及一组下倾角机构。3.14
双频天线DualBandAntenna
能够同时在两个频段上工作的天线，两个工作频段可以分别是单频段、宽频段或者超宽频段。基本特征是两组相互独立的馈电网络。3.15
多频天线MultipleBandAntenna
能够同时在三个及以上频段工作的天线，每个工作频段分别可以是单频段、宽频段或者超宽频段。基本特征是三组及其以上的馈电网络。3.16
上旁瓣抑制TheUpwardSide-LobeSuppression主瓣在垂直面方向上（即往天顶角正向方向）的旁瓣的电平最大值与最大辐射方向增益的差值。4天线分类
天线分为以下几类：
全向天线：
一定向单极化天线：
一定向±45°双极化天线：
电调±45°双极化天线。
5要求
电性能要求
单频段全向天线电性能要求见表1。单频段全向天线电性能要求
方向图
698~806
806~880
870~960
1710~1880
1850~1990
1920~2170
2300~2500
2500~2700
垂直面半
波束宽度
电下倾角
上旁瓣抑制dB
（可选）
≥30°
无源三阶
≤-107
≤-107
驻波比
YD/T2867-2015
单频段定向单极化天线电性能要求见表2。表2单频段定向单极化天线电性能要求频段
698~806
806~880
870~960
半功率波束宽度
水平面
105±10
120±10
垂直面
电下倾角
精度（“）
上旁瓣抑制dB
（可选）
≥30°
前后比
主方向倾
（可选）
无源三
阶互调
≤-107
≤-107
≤-107
≤-107
≤-107
≤-107
驻波比
单频段定向士45°双极化天线电性能要求见表3。表3单频段定向土45°双极化天线电性能要求半功率波束
698806
806880≥15.0
870~960≥16.5
宽度（）
垂直面
水平面
电下倾角
上旁解抑制
dB（可选）
≥30\
隔离度
极化比
轴向≥15
前后比
±16°以内
轴向≥15
±60°以内
轴向≥15
≥28±60°以内
轴向≥15
±16°以内
轴向≥15
单频段电调±45°双极化天线电性能要求见表4。表4
电下倾
698806
806880
角范围
(）典
型值）
870~960
半功率波束宽度
水平面
垂直面
±60°以
内≥10
轴向≥[5
+60°以内
方向图
YD/T2867-2015
主方向倾±60”边
3斜度（可缘功率下
一致性dB
（可选）
单频段电调土45°双极化天线电性能要求电下倾
角精度
上抑制dB
（可选）
隔离度
极化比
±16°以
内≥10
±60°以
内≥10
±60°以
内≥10
前后比
方向图
一致性
dB（可选）
降（可选）
主方向
倾斜度
（可选）
≤-107
≤-107
驻波比
≤-107
≤-107
±60°
边缘功
驻波比免费标准bzxz.net
率下降
（可选）dBm
≤-107≤1.5
4-10741.5
≤-107
YD/T2867-2015
电下倾
角范围
（典型值）
半功率波束宽度
水平面垂直面
电下倾
角精度
表4（续）
上旁抑制
dB（可选）
隔离度
极化比
±16°以
内≥10
±60°以
内≥10
前后比
方向图
一致性
主方向士60°边
倾斜度缘功率下
dB（可选）
（可选）降（可选）
驻波比
≤-107≤1.5200
≤-107≤1.5200
对于在WCDMA系统中的双极化天线，表3、表4中方向图一致性建议值为≤3dB，表1~表4中主方向倾斜度建议值为≤10%。
对于在GSM和TDD系统中的双通道天线，表3、表4中士60°边缘功率下降建议值为（12土3）dB范围内。
防雷性能要求：防雷性能要求直流接地。射频接口要求：采用7/16-50K或者N-50K射频接头。5.2机械特性要求
5.2.1安装要求
抱杆直径不小于50mm。
5.2.2天线支架调整范围
定向天线：水平范围360；俯仰不小于10°5.2.3一般结构要求
天线结构应牢固可靠，便于安装、使用和运输。6电性能指标的允差
6.1增益
电调天线和内置固定电下倾天线允许天线增益下降（0.07×)dB（其中β为电下倾角）。在指定频段内所有测试频点上增益的平均值应不小于指标0.5dB，而且所有测试频点上的最差值不能小于指标1.0dB。6.2水平面半功率波束宽度
在指定频段内所有测试频点上的半功率波束宽度的最差值应满足不超过该项指标范围2°的要求。否则，应判定不满足。
6.3垂直面半功率波束宽度
在指定频段内所有测试频点上的半功率波束宽度最小值应满足不小于该项指标15%的要求。否则，应判定不满足。
6.4前后比
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
