HG/T 3206-2009
基本信息
标准号： HG/T 3206-2009
中文名称：代替 HG/T 3206-1981 石墨管道视镜
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：184414
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 3206-2009.Detector for graphite pipe.
1范围
HG/T 3206规定了石墨管道视镜的分类、要求、试验方法、检验规则和标志、包装、运输等要求。
HG/T 3206适用于化工、石油等工业中输送腐蚀性介质管路上所用的石墨管道视镜,也适用于其他行业中类似用途管路中的石墨管道视镜。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 228金属材料室温拉伸试验方法
GB/T 232金属材料弯曲试验方法
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
HG/T 2059-2004不透性石墨管技术条件
HG/T 2370-2005石 墨制化工设备技术条件
HG/T 3115硼硅酸盐玻璃3.3的性能
GB/T 13465.1不透性石墨材料力学性能试验方法 总则
GB/T 13465.2不透性石墨材料抗弯强度试验方法
GB/T 13465.3不透性石墨材料抗压强度试验方法
HG/T 2642不透性石墨材料抗拉强度试验方法
3产品分类
3.1石墨管道视镜基本结构见图1。
4要求
4.1石墨管道视镜使用压力不大于0.3MPa。
4.2石墨管道视镜所用石墨材料物理力学性能应符合HG/T 2370-2005中表1的要求。
4.3石墨管道视镜所用玻璃性能应符合HG/T 3115规定。
4.4石墨管道视镜的未注加工公差等级按GB/T 1804规定,加工面取m级,非加工面尺寸取c级。
4.5石墨管道视镜的表面粗糙度为Ra≤12.5μm。
4.6石墨管道视镜所用开法兰的螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为±1mm,相邻两螺栓孔弦长的极限偏差为±0.5mm。
1范围
HG/T 3206规定了石墨管道视镜的分类、要求、试验方法、检验规则和标志、包装、运输等要求。
HG/T 3206适用于化工、石油等工业中输送腐蚀性介质管路上所用的石墨管道视镜,也适用于其他行业中类似用途管路中的石墨管道视镜。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 228金属材料室温拉伸试验方法
GB/T 232金属材料弯曲试验方法
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
HG/T 2059-2004不透性石墨管技术条件
HG/T 2370-2005石 墨制化工设备技术条件
HG/T 3115硼硅酸盐玻璃3.3的性能
GB/T 13465.1不透性石墨材料力学性能试验方法 总则
GB/T 13465.2不透性石墨材料抗弯强度试验方法
GB/T 13465.3不透性石墨材料抗压强度试验方法
HG/T 2642不透性石墨材料抗拉强度试验方法
3产品分类
3.1石墨管道视镜基本结构见图1。
4要求
4.1石墨管道视镜使用压力不大于0.3MPa。
4.2石墨管道视镜所用石墨材料物理力学性能应符合HG/T 2370-2005中表1的要求。
4.3石墨管道视镜所用玻璃性能应符合HG/T 3115规定。
4.4石墨管道视镜的未注加工公差等级按GB/T 1804规定,加工面取m级,非加工面尺寸取c级。
4.5石墨管道视镜的表面粗糙度为Ra≤12.5μm。
4.6石墨管道视镜所用开法兰的螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为±1mm,相邻两螺栓孔弦长的极限偏差为±0.5mm。
标准图片预览
标准内容

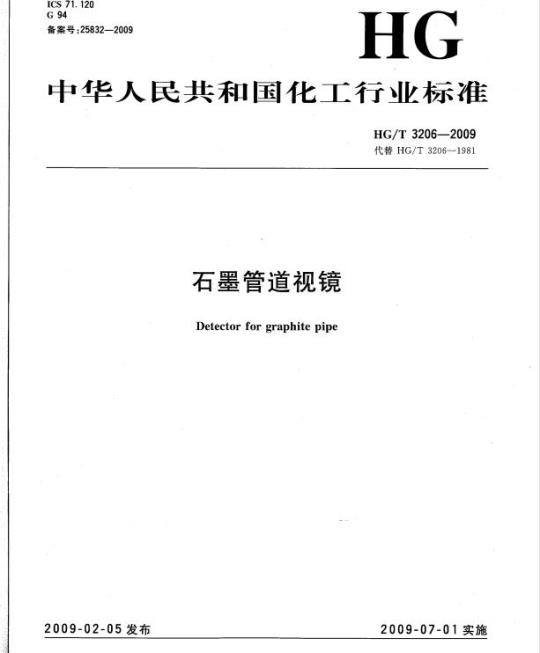

ICS 71. 120
