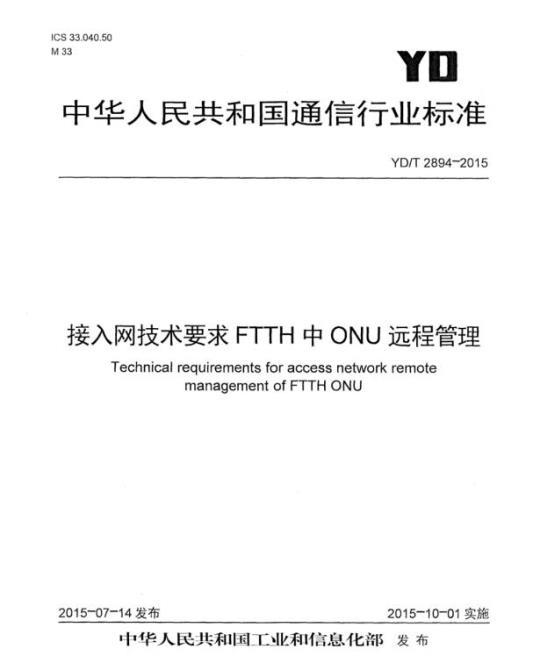

中华人民共和国通信行业标准
YD/T2894-2015
接入网技术要求FTTH中ONU远程管理Technicalreguirements foraccess network remotemanagementofFTTHONU
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件
缩略语
FTTHONU远程管理概述
4.1参考配置...
4.2FTTHONU设备类型·
4.3FTTHONU管理模型概述
5SFU管理功能要求
5.1GPONSFU的管理功能要求.
5.2EPONSFU的管理功能要求
6HGU的管理功能要求·
6.1HGU联合管理模型-.
6.2HGU联合管理及其初始启动过程…6.3链路协议管理功能·
6.4BBFTR-069管理功能·
6.5链路协议与BBFTR-069共同管理的功能·次
附录A（规范性附录）GPONONUVoIP配置文件下载的管理方式·附录B（资料性附录）BBFTR-069管理通道IP获取方式，YD/T2894-2015
YD/T2894-2015
本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、上海贝尔股份有限公司、中兴通讯股份有限公司、武汉邮电科学研究院。
本标准主要起草人：沈天珺、程强、李俊玮、陈晓、张德智、张。
1范围
接入网技术要求FTTH中ONU远程管理YD/T2894-2015
本标准规定了FTTH场景下EPON和GPONONU的远程管理参考模型、远程管理功能要求、远程管理系统/网元管理系统的操作维护功能要求。本标准适用于公众电信网FTTH环境下的ONU远程管理，专用电信网也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单）适用于本文件。YD/T1771-2012
YD/T1814.3-2010
YD/T1949.3-2010
YD/T2793-2015
ITU-T G.988-2012
ITU-TH.248.1
ITU-TY.1291
IEEE802.1D
IEEE802.1Q
IETFRFC3551
IETFRFC4734
draft-ietf-sipping-co
nfigframework
接入网技术要求以太网无源光网络（EPON）系统互通性基于公用电信网的宽带客户网络的远程管理第3部分：家庭用宽带客户网关管理参数
接入网技术要求一一吉比特的无源光网络（GPON)第3部分：传输汇聚（TC）层要求Www.bzxZ.net
接入网技术要求GPON/XG-PONONU管理和控制接口(OMCI)ONU管理和控制接口（OMCI）规范（ONUmanagementandcontrolinterface(OMCD) specification)
网关控制协议（Gatewaycontrolprotocol）分组网络中支持业务质量的结构框架（Anarchitecturalframeworkforsupportof Quality of Service in packet networks)局域网和城域网一媒体接入控制(MAC)桥(IEEEstandardforlocalandmetropolitan area networks--Media access control (MAC) Bridges)局域网和城域网IEEE标准－媒体接入控制（MAC)桥和虚拟桥局域网（IEEEStandard for Local and metroplitan area networks-Media Access Control (MAC)Bridges and Virtual Bridged Local AreaNetworks)运用最小控制的音频-视频会议RTP概括（RTPProfileforAudioandVideoConferences with Minimal Control)调制解调器、传真和文本电话信号的事件定义（DefinitionofEventsforModem,Fax, and Text Telephony Signals)IETFsip配置框架草案
YD/T2894-2015
BBFTR-069
BBFTR-098Amd2
BBFTR-104
3缩略语
CPEWAN管理协议（CPEWANManagementProtocol）支持TR-069的网关设备数据模型增补文件2（InternetGatewayDeviceDataModel for TR-069Amd2)
对VoIPCPE的DSLHOME配置参数（DSLHomeProvisioningParametersforVoIPCPE)
下列缩略语适用于本文件。
Application Level Gateway
Access Node Interface
AlarmReportingControl
Customer Premises Equipment
Connection Termination PointDynamic Bandwidth AllocationDynamicHostConfigurationProtocolDifferentiated Service Code PointElement ManagementSystem
Ethernet Passive Optical NetworkForward Error Correction
Fiber To The Home
GEM Adaptation Layer
GPON Encapsulation Method
Gigabit-CapablePassiveOpticalNetworkHome Gateway Unit
Integrated Access Device
Identifier
InternetGroupManagementProtocolInternet Protocol
Internet Protocol Over EthemetLocal Area Network
Logical Link IDentification
Loss of Signal
Medium Access Control
Management Entity
Media Gateway Control
Management Information Base
应用层网关
接入节点接口
告警报告控制
用户驻地设备
连接终端点
动态带宽分配
动态主机控制协议
差分服务编码点
网元管理系统
基于以太网方式的无源光网络
前向纠错
光纤到户
GEM适配层
GPON封装模式
吉比特无源光网络
家庭网关单元
综合接入设备
个人标识符
互联网组管理协议
互联网协议
以太网上的互联网协议
局域网
逻辑链路标识
信号丢失
媒质访问控制
管理实体
媒体网关控制
管理信息库
T-CONT
Operation, Administration And MaintenanceOpticalDistribution Network
Optical Line Terminal
ONT Management and Control ChannelONU Management and Control InterfaceOptical Network Unit
Physical Layer OAM
Passive Optical Network
Plain Old Telephone Service
PointtoPointProtocol overEthernetPhysical Path Termination PointQualityof Service
Residential Gateway
Remote ManagementSystem
Real-time Communication
Real-time Transport ProtocolSignal Degrade
Signal Fail
Single Family Unit
Session Initiation Protocol
Service Level Agreement
Serial Number
SimpleNetwork ManagementProtocolStrict Priority
Transmission Convergence
Transmission container
User Network Interface
Terminal Identification
Virtual Ethernet Interface PointVirtual Local Area Network
Voice over IP
VirtualUser Network InterfaceWide Area Network
Wireless Local Area Network
Weighted Round Robin
运营、管理和维护
光分配网络
光线路终端
ONU管理控制通道
ONU管理控制接口
光网络单元
YD/T2894-2015
物理层操作管理维护
无源光网络
普通电话业务
以太网上的点对点协议
物理路径终结点
服务质量
家庭网关
远程管理系统
实时通信
实时传输协议
信号劣化
信号失效
单家庭用户单元
会话初始协议
服务等级协议
序列号
简单网络管理协议
绝对优先级
传输汇聚
传输容器
用户网络接口
终端标识
以太网虚端口
虚拟局域网
IP网络承载的话音
虚拟用户网络接口
广域网
无线局域网
加权轮询
YD/T2894-2015
4FTTHONU远程管理概述
4.1参考配置
FTTH远程管理系统参考配置如图1所示。TR-069
OMCI、OAM和扩
展OAM
图1FTTH管理系统参考配置
FTTH管理系统涉及EMS服务器、RMS服务器，局侧的OLT、用户侧的ONU。EMS服务器通过OMCI、OAM和扩展OAM对FTTH系统的ONU进行远程管理。RMS服务器通过BBFTR-069对FTTH系统的ONU进行远程管理。
4.2FTTHONU设备类型
FTTHONU主要具有两种设备类型：SFU型ONU与HGU型ONU：SFU型ONU：主要用于单独家庭用户，支持宽带接入终端功能，具有一个或多个以太网接口，提供以太网/IP业务。可选具有POTS接口提供IP话音业务：一HGU型ONU：主要用于单独家庭用户，具有家庭网关功能，支持三层转发功能，具有一个或多个以太网接口，提供以太网/IP业务。可选具有POTS接口提供IP话音业务。可选具有WLAN接口。4.3FTTHONU管理模型概述
FTTH类型的ONU的管理方式可以按照ONU类型分成两种，对SFU主要通过链路层协议管理，可选支持BBFTR-069：对HGU采用链路层协议和基于IP协议的BBFTR-069管理协议进行联合管理，且业务相关的管理功能主要由BBFTR-069管理域完成，便于与其他CPE设备统一进行业务管理。同时，由于ONU的技术实现方式分为GPON与EPON两种，链路层的管理方式也分为GPON的OMCI方式与EPON的OAM方式两种。
FTTH管理协议具体的管理方式见表1。表1FTTHONU的管理方式
ONU类型
5SFU管理功能要求
5.1GPONSFU的管理功能要求
5.1.1概述
OMCI(可选支持TR-069)
OMCI+TR-069
PON技术类型
OAM和扩展OAM（可选支持TR-069）OAM和扩展OAM+TR-069
GPONSFU应支持OMCI管理，如果SFU支持语音功能，其VoIP及相关参数管理方式应支持OMCI或TR-069两者之一。
5.1.2OMCI管理功能
5.1.2.1ONU初始化
YD/T2894-2015
ONU上电后创建的OMCIME最小集、创建OMCC的流程应符合YD/T2793-20159.3节的要求。ONU应支持OMCIMIB审计和同步功能，流程应符合YD/T2793-2015B.2的要求。5.1.2.2软件镜像下载
软件镜像下载流程应符合YD/T2793-2015中B.4.2的要求。5.1.2.3ONU远程重启
通过reboot消息实现远程重启ONU的功能。5.1.2.4设备管理
相关ME由YD/T2793-2015的8.2节定义。5.1.2.5性能监控
ONU应支持通过下列ME实现性能监控功能，监控统计周期为15min。当15min统计值超过预设的门限值时，ONU应通过OMCI消息产生越限告警。ONU应支持通过与物理路径终结点（PPTP）相关ME中的2个属性ARC和ARCinterval来配置是否上报与PPTP相关的告警，缺省配置为抑制上报。相关ME见表2。表2性能监控相关ME
实例类型
中文名称
以太网性能监控历史数据
MAC桥性能监控历史数据
MAC桥端口性能监控历史数据
以太网性能监控历史数据2
门限数据！
门限数据2
GAL以太网性能监控历史数据
以太网性能监控历史数据3
FEC性能监控历史数据
下行以太网顿性能监控历史数据上行以太网顿性能监控历史数据GEM端口网络CTP性能监控历史数据5.1.2.6ANI配置
英文名称
Ethernet performance monitoring history dataMAC bridge performance monitoring history dataMAC bridge port performance monitoring history dataEthernet performance monitoring history data 2Threshold data 1
Threshold data 2
GAL Ethernet performance monitoring history dataEthernet performance monitoring history data 3FEC performance monitoring history dataEthernetframe performancemonitoringhistorydata downstreamEthernetframe performancemonitoringhistorydata upstreamGEMportnetwork CTP performancemonitoringhistorydataONU应支持对ANI的管理，相关ME见YD/T2793-2015的8.3节。5.1.2.7VLAN数据流业务
通过OMCI实现VLAN数据流业务的ME关系如图2所示，可通过扩展VLAN标记操作配置数据ME对UNI处的入口顺进行标记和分类。这包括添加基于以太网类型的标签和设置IEEE802.1DPbit值。具体ME见YD/T2793-2015的附录C.1.2。YD/T2894-2015
5.1.2.8组播功能配置
图2VLAN功能实现ME关系图（桥+Pbit模式）QA
→PQ4
OMCI实现组播业务配置的ME关系如图3所示，通过MulticastGEMinterworkingterminationpointME,Multicast operations profile MEMulticast subscriber config info ME和Multicast subscriber monitor ME管理可控组播功能。
图3组播业务实现ME关系图（VLAN+Pbit模式）PQA2
GEN por
