YD/T 2896.1-2015
基本信息
标准号： YD/T 2896.1-2015
中文名称：智能光分配网络 接口技术要求 第1部分:智能光分配网络设施与智能管理终端的接口
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4278561
相关标签： 智能 分配 网络 接口技术 网络设施 管理 终端 接口
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2896.1-2015.Intelligent optical distribution network interface technical requirements Part 1: interface between network infrastructure and intelligent management terminal.
1范围
YD/T 2896.1规定了智能光分配网络的网络设施与智能管理终端间的接口功能要求、通信接口结构、RJ45接口定义、RS485接口定义、通信协议等。
YD/T 2896.1适用于光接入网的智能光分配网络，其它有光纤连接的网络也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 2895-2015智能光分配网络总体技术要求
TIA- 485-A使用平衡数字多点系统的发生器和接收器的电气特性( Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems)
TIA- 568-B商业建筑通信电缆标准(Commercial Building Telecommunications Cabling Standard)
3术语和定义
YD/T 2895-2015《智能光分配网络总体技术要求》界定的术语和定义适用于本文件。
4缩略语
下列缩略语适用于本文件。
CRC Cyclic Redundancy Check 循环冗余校验
GND Ground 地线
ID Identity 标识
ODN Optical Distribution Network 光分配网络
1范围
YD/T 2896.1规定了智能光分配网络的网络设施与智能管理终端间的接口功能要求、通信接口结构、RJ45接口定义、RS485接口定义、通信协议等。
YD/T 2896.1适用于光接入网的智能光分配网络，其它有光纤连接的网络也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 2895-2015智能光分配网络总体技术要求
TIA- 485-A使用平衡数字多点系统的发生器和接收器的电气特性( Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems)
TIA- 568-B商业建筑通信电缆标准(Commercial Building Telecommunications Cabling Standard)
3术语和定义
YD/T 2895-2015《智能光分配网络总体技术要求》界定的术语和定义适用于本文件。
4缩略语
下列缩略语适用于本文件。
CRC Cyclic Redundancy Check 循环冗余校验
GND Ground 地线
ID Identity 标识
ODN Optical Distribution Network 光分配网络
标准图片预览
标准内容

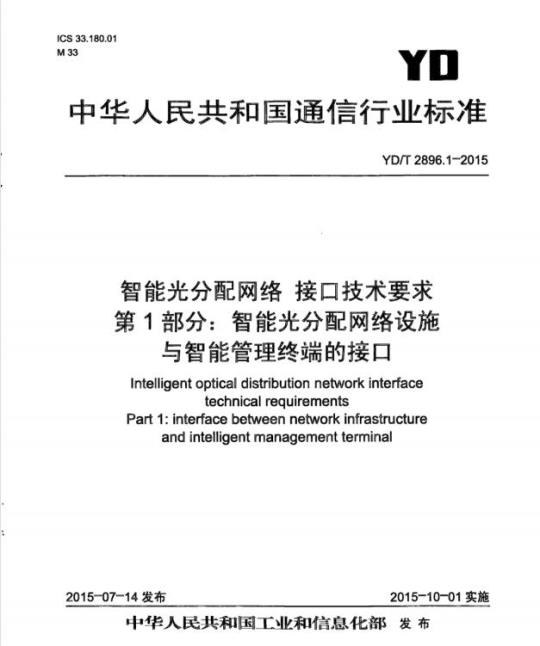

ICS33.180.01
中华人民共和国通信行业标准
YD/T2896.1-2015
智能光分配网络接口技术要求
第1部分：智能光分配网络设施
与智能管理终端的接口
Intelligentoptical distribution network interfacetechnicalrequirements
Part 1:interface between network infrastructureand intelligent management terminal2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前
1范围-
2规范性引用文件
3术语和定义
4缩略语
5接口定义·
5.1功能要求
5.2通信接口结构·
6RJ45接口定义
RS485接口定义
7.1电气特性
通信方式·
通信数据格式定义·
8智能ODN设施与智能管理终端之间的通信协议8.1报文格式
8.2基本命令及命令码
附录A（资料性附录）消息流程示例.次
YD/T2896.1-2015
YD/T2896.1-2015
YD/T2896《智能光分配网络接口技术要求》计划分为以下部分：一第1部分：智能光分配网络设施与智能管理终端的接口：-第21部分：基于SNMP的智能光分配网络设施与智能光分配网络管理系统的接口：一一第22部分：基于Socket方式的智能光分配网络设施与智能光分配网络管理系统的接口；一第3部分：智能管理终端与智能光分配网络管理系统的接口：一第4部分：智能光分配网络管理系统与OSS的接口：一第5部分：智能管理终端与OSS的接口。本部分为YD/T2896的第1部分。
YD/T2896《智能光分配网络接口技术要求》是智能光分配网络系列标准之一，该系列标准的名称和结构预计如下：
智能光分配网络总体技术要求：智能光分配网络光配线设施；
一智能光分配网络接口技术要求：一智能光分配网络接口测试方法：一智能光分配网络光纤活动连接器。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司、深圳市科信通信技术股份有限公司、华为技术有限公司、中兴通讯股份有限公司、武汉邮电科学研究院、上海贝尔股份有限公司、深圳日海通讯技术股份有限公司、南京普天通信股份有限公司、青岛英凯利信息科技有限公司、四川天邑康和通信股份有限公司。本部分主要起草人：陈洁、王磊、葛坚、张德朝、敖立、任艳、王世光、郭林、程强、胡碧波、卿立军、张德智、朱丽丽、陈路斌、陈洋、李伟、沈启东、朱永。H
1范围
智能光分配网络接口技术要求
YD/T2896.1-2015
第1部分：智能光分配网络设施与智能管理终端的接口本部分规定了智能光分配网络的网络设施与智能管理终端间的接口功能要求、通信接口结构、RJ45接口定义、RS485接口定义、通信协议等。本部分适用于光接入网的智能光分配网络，其它有光纤连接的网络也可参考使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2895-2015智能光分配网络总体技术要求TLA-485-A使用平衡数字多点系统的发生器和接收器的电气特性（ElectricalCharacteristicsofGenerators and Receivers for Use in Balanced Digital Multipoint Systems)TIA-568-B商业建筑通信电缆标准（CommercialBuildingTelecommunicationsCablingStandard）3术语和定义
YD/T2895-2015《智能光分配网络总体技术要求》界定的术语和定义适用于本文件。4缩略语
下列缩略语适用于本文件。
5接口定义
5.1功能要求
Cyclic Redundancy Check
Ground
Identity
Optical Distribution NetworkRegistered Jack
Recommended Standard
8bitUnicodeTransformation Format循环余校验
光分配网络
已注册的插孔
推荐标准
8bit统一码转换格式
智能ODN设施与智能管理终端之间的接口，即I2接口，如图1所示位于智能ODN设施与智能管理终端之间。智能管理终端通过I2接口对智能ODN设施进行管理，应实现的功能包括如下几类：一资源信息采集，包括：读取设施信息，读取箱体或设施ID、厂商标示，读取机框信息，读取板/盘信息，读取端口信息，读取软硬件版本号；软件升级：
信息写入：待写入电子标签信息传递，配置写入：一告警/事件信息采集和自动上报：YD/T2896.1-2015
一操作指示灯。
5.2通信接口结构
智能管理终端
智能ODN
图112接口位置示意
I2接口的电气接口应采用RS485协议，其物理接口应采用RJ45接口，且同一物理接口应同时支持供电和通信功能。I2接口结构如图2所示。智能ODN设施
智能ODN设施与能管
理终端通信协议
RS485协议
RJ45接Ⅱ
智能管理终端
智能ODN设施与智能算
理终端通信协议
RS485协议
RJ45接
图212接口结构示意
6RJ45接口定义
I2接口通过RJ45接口实现通信和供电的功能。传输线通过五类或超五类双绞线连接，两端均采用TLA-568-B所规定的接头形式，各引脚定义应满足表1的要求。表1RJ45各引脚信号定义表
设施连
接检测
（地线）
引脚定义说明如下：
告警提示
（可选）
RS485_A
（RS485的A线）
RS485_B
（RS485的B线）
（地线）
（电源）
（电源）
引脚1为智能ODN网络设施连接检测，低电平有效，用于智能管理终端检测是否需要向智能ODN网络设施供电。智能管理终端引脚1低电平有效的判决条件为：输入电平不超过0.8V，输出电平不超过0.4V。未检测到低电平时，智能管理终端不应向外供电。稳定供电时，智能ODN设施引脚1不应呈现低电平。
-引脚2、引脚6为电源地线。
引脚3为告警提示，该功能为可选，智能ODN设施上的新增告警触发设备在引脚3发出低电平，智能管理终端检测到低电平后，主动收集设施中的新增告警信息。在新增告警成功采集完成后，引脚3发出高电平。输出参数：智能ODN设施输出高电平>2.4V，输出低电平<0.4V。引脚4、引脚5分别为RS485传输协议的信号A线、B线。引脚7、引脚8为电源端，标称电压应为5V，允许偏差土10%，最大功率应不小于8W。2
7RS485接口定义
7.1电气特性
RS485接口的电气特性应符合TIA-485-A标准的要求。7.2通信方式
YD/T2896.1-2015
RS485通信方式应为无地址的半双工通信。数据发送完毕后切换到接收状态的最长时间应小于1ms。波特率应采用230400bit/s。
命令超时响应时间为400ms，共传3次。7.3通信数据格式定义
RS485通信数据格式定义如表2所示。保留位取值默认为0。表2RS485通信数据格式的定义
起始位
1比特
数据位
8比特
智能ODN设施与智能管理终端之间的通信协议8.1
报文格式
保留位
1比特
停止位
1比特
无特殊说明，智能ODN设施与智能管理终端之间的通信协议都采用报文交互通信方式，每一个请求都应有一个应答报文作为应答。报文由报文头、报文体和报文尾构成，报文结构如图3所示。起始
报文头（定长）
报文体（变长）
图3报文结构
报文尾（定长）
报文头描述了每个报文的最基本信息，其长度是固定的，包括报文顿头，协议版本号，预留字段，命令码，状态码：报文体是协议报文中承载具体命令和数据的部分，其长度可变，长度依赖报文帧头与顿尾动态计算；报文尾描述了报文的结束内容，包括CRC校验和报文帧尾：网络字节顺序应采用小端模式：编码方式为UTF-8。参考报文格式具体定义如表3所示。表3所示数据顿中0x7E转变成2字节序列（0x7D，0x5E），数据顿中0x7D转变成2字节序列（0x7D，0x5D）。表3报文格式
报文顿头
协议版本号
报文顿序号
预留字段
命令码
状态码
消息体
CRC校验
报文顿尾
长度(字节)
0~1024
固定为0x7E：标识一顿命令的开始0x1000
进行报文信息同步，例如读取设备告警/事件的同步默认为0
标识不同的命令
命令执行的状态
协议报文中承载具体命令和数据的部分，数据长度范围可变数据的CRC16校验值，CRC16校验算法应为：CRC16=xl6+x\2+x*+1，初值应按照全0设置。校验范围不包括报文顿头、CRC校验字段和报文顿尾固定为Ox7E：标识一顿命令的结束3
YD/T2896.1-2015
报文序号从Ox0000到OxFFFF依次递增和循环计数。智能终端向设备下发命令报文，并成功接收到响应报文后，下一个下发的命令报文的序号加1，否则维持不变；设备接收到命令报文后，如该条报文的顿序号与上条命令报文序号相同，则表明智能终端未正确接收上条命令报文的响应报文，则设备在智能终端再次下发与上条命令报文类型相同的命令报文时（如告警查询），发送上条响应报文内容与新的响应报文内容。
基本命令及命令码
12接口应支持的基本命令及命令码如表4所示。I2接口消息交互流程示例见附录A。表4智能ODN设施与智能管理终端之间需要支持的基本命令及命令码命令码
0x1101
0x1102
0x1103
0x1104
0x1105
0x1106
0x1107
0x1108
0x1109
0x110A
0x110B
命令名称
读取设施信息
读取箱体或设施ID、厂商标识
读取机框信息
读取板/盘信息
读取端口信息
读取软硬件版本号
软件升级
待写入电子标签信息
读取设施告警/事件信息
操作指示灯
配置写入
读取设施信息
读取智能ODN设施名称
命令说明
读取智能ODN设施的设施ID、厂商标识信息读取智能ODN设施机框信息
读取智能ODN设施板/盘信息
读取智能ODN设施端口信息
读取智能ODN设施软硬件版本号
智能ODN软件升级命令
把待写入的标签信息发送到智能ODN设备读取智能ODN设施告警/事件信息操作智能ODN设施指示灯
将配置信息写入智能ODN设施
智能管理终端读取设施信息请求命令如表5所示，应答命令如表6所示。表5读取设施信息请求命令
命令码
0x1101
命令码
0x1101
状态码
状态码
共占有2字节，请求值为0xAA01
消息体
表6读取设施信息应答命令
消息体
设施名称（80字节）
读取箱体或设施ID、厂商标识
智能管理终端读取智能ODN设施上箱体或设备ID的请求命令如表7所示，应答命令如表8所示。
命令码
0x1102
命令码
0x1102
状态码
状态码
读取机框信息
读取智能ODN设施上箱体或设施ID请求命令消息体
共占有2字节，请求值为0xAA03
读取智能ODN设施上箱体或设施ID应答命令消息体wwW.bzxz.Net
厂商标识（3字节）+设施ID（30字节）智能管理终端读取机框信息请求命令如表9所示，应答命令如表10所示。4
命令码
0x1103
命令码
0x1103
状态码
状态码
8.2.5读取板/盘信息
表9读取机框信息请求命令
消息体
共占有2字节，请求值为0xAA02
表10读取机框信息应答命令
消息体
共N+1字节，含义如下：
YD/T2896.1-2015
1）单元框总数（1字节）：单元框总数为M（M为自然数），无框设备M-1。2）框编号（N字节）：每个机框的编号占1字节，未被使用框位的编号设置为0智能管理终端读取板/盘信息请求命令如表11所示，应答命令如表12所示。表11读取板/盘信息请求命令
命令码
0x1104
命令码
0x1104
状态码
状态码
8.2.6读取端口信息
消息体
框号（1字节）：0x01～最大规格：根据设备的实际情况确定取范围。无框设施则设置为0x01表12读取板/盘信息应答命令
消息体
共N+2字节，含义如下：
1）盘总数（1字节）：盘总数为M（M为自然数）：2）盘编号（N字节）：每个盘编号占1字节，未被使用盘位的编号设置为0智能管理终端读取应端口上插入的跳纤或尾纤电子标签信息。同时获取跳纤或尾纤在板/盘上的端口位置。信息请求命令如表13所示，应答命令如表14所示。表13读取端口信息请求命令
命令码
0x1105
命令码
0x1105
状态码
状态码
共15字节，含义如下：
消息体
1）框号（1字节）：0x01～最大规格，根据设施的实际情况确定取范围。无框设施则设置为0x01
2）业务板号（1字节）：业务板的位置，1最大规格。3）端口号（12字节）：一次读取12个端口，从1开始，不足12个自动填0。4）读取标签扩展信息（1字节）：0x01表示读取标签扩展信息，0x00表示不读取标签扩展信息表14读取端口信息应答命令
消息体
1）当读取标签扩展信息字节为0x01时，一次上报8个端口的标签信息，端口顺序与请求命令对应，每个标签信息应符合YD/T2895-2015《智能光分配网络总体技术要求》中规定的电子标签内容（128字节）。
2）当读取标签扩展信息字节为0x00时，一次上报12个端口的标签信息，端口顺序与请求命令对应，每个标签信息应符合YD/T2895-2015《智能光分配网络总体技术要求》中规定的电子标签内容的非扩展部分（32字节）8.2.7读取软硬件版本号
智能管理终端读取智能ODN设施上各个硬件模块的软硬件版本号。信息请求命令如表15所示，应答命令如表16所示。
YD/T2896.1-2015
命令码
0x1106
命令码
0x1106
状态码
状态码
8.2.8软件升级
表15读取软硬件版本号请求命令消息体
共2字节，含义如下：
1）框号（1字节）：0x01最大规格，根据设施的实际情况确定取范围，无框设备则设置为1。0x00：表示读取智能ODN设施主控单元的版本。2）业务板号（1字节）：业务板的位置，1～最大规格表16读取软硬件版本号应答命令消息体
软硬件版本号内容共48字节，前24字节为软件版本号，后24字节为硬件版本号。版本号超过24字节，应截断按照24字节处理；不足24字节时，后续字节应填充0x0024字节。
版本号只能由ASCII码的字母、数字及可见字符组成智能管理终端对智能ODN设施软件进行升级的请求命令如表17所示，应答命令如表18所示。软件升级过程步骤如下：
1）智能管理终端下发启动升级命令给智能ODN设施，启动升级。2）智能管理终端下载升级文件命令给智能ODN设施。3）升级文件下载完成后，智能管理终端发下载完成命令给智能ODN设施。4）智能ODN设施启动软件升级。5）智能管理终端发查询升级结果命令给智能ODN设施，查询升级结果上述不同的软件升级命令通过升级请求类型（1字节）来区分。表17软件升级请求命令
命令码
0x1107
命令码
0x1107
状态码
状态码
共2+N字节，含义如下：
1）升级请求类型（1字节）：
消息体
2）升级对象的类型（1字节）：0x01表示升级业务板/盘，0x02表示升级子框控制单元，Ox03表示升级智能ODN设施主控单元（移动）：3）升级命令数据（N字节）：根据升级请求类型确定取范围。软件升级请求命令处理逻辑：
1）升级请求类型为0x01时，为启动升级。升级命令数据一数据包数量（2字节）2）升级请求类型为0x02时，为下载升级文件。升级命令数据-数据包序号（2字节）+升级包数据（1~1021字节）
3）升级请求类型为0x03时，为下载完成。升级命令数据-升级文件结束标志（1字节）。4）升级请求类型为0x04时，为查询升级结果。无升级命令数据表18软件升级应答命令
消息体
1个字节，应答命令与软件升级请求类型对应如下：1）升级请求类型为0x01时，应答命令为0x00。2）升级请求类型为0x02时，应答命令为0x00。3）升级请求类型为0x03时，应答命令为命令码
0x1107
状态码
表18（续）
0x00：不是最后升级文件：
0x01：是最后升级文件。
消息体
4）升级请求类型为0x4时，应答命令为0x00：成功：
0x01：失败。升级失败后，软件应回液待写入电子标签信息
YD/T2896.1-2015
智能管理终端传递的待写入电子标签信息内容的请求命令如表19所示，应答命令如表20所示。表19写入电子标签信息请求命令命令码
0x1108
命令码
0x1108
状态码
状态码
共N+3字节，含义如下：
消息体
1）框号：1字节，无框设施则设置为1：2）盘号：1字节：
3）端口号：1字节：
4）标签信息：128字节，应符合YD/T2895-2015《智能光分配网络总体技术要求》电子标签内容格式
表20写入电子标签信息应答命令消息体
1个字节，0表示成功，非0表示失败读取设备告警/事件信息
智能管理终端读取设施告警/事件信息的请求命令如表21所示，应答命令如表22所示。告警自动上报由RJ45的引脚3触发，智能管理终端下发读取设施告警信息的请求命令。表21读取设施告警/事件信息请求命令命令码
0x1109
命令码
0x1109
状态码
状态码
8.2.11操作指示灯
共占有2字节，请求值为0xAA04
消息体
表22读取设施告警/事件信息应答命令消息体
共N字节。含义如下：
告警/事件个数（1字节）+第1个告警/事件信息（5字节）+**+第M个告警/事件（5字节）。告警/事件信息格式为：框编号（1字节）+盘编号（1字节）+端口号（1字节）+告警/事件类型（1字节）+告警状态（1字节）。告警类型：0x01为电子标签载体插头异常拔出告警，指电子标签载体插头从端口异常拨出时产生的告警：0x02为电子标签载体插头异常插入告警，指电子标签载体插头异常插入到端口时产生的告警：0x03为业务板/盘异常拔出告警，指业务板/盘从架体或子框上异常拔出时产生的告警：0x04为业务板/盘异常插入告警，指业务板/盘异常插入到架体或子框上时产生的告警：0x05为升级失败告警，指软件升级失败时产生的告警。告替状态：0x01表示告警产生，0x02表示告替消除。告替/事件处理逻辑：智能ODN设施存储告替/事件信息，当接收到读取指令后，将告替/事件信息上传。每次上传告替信息最大条数定为20条。当告替信息条数小于指令要求的条数，返回实际条数。当告警信息条数等于20条时，管理终端应再次下发请求命令7
YD/T2896.1-2015
智能管理终端操作智能ODN设施上指示灯的请求命令如表23所示，应答命令如表24所示。表23操作智能ODN设施上指示灯的请求命令命令码
0x110A
命令码
0x110A
状态码
状态码
共4字节，含义如下：
1）框号（1字节）：
2）盘号（1字节）：
3）端口号（1字节）：
4》操作类型（1字节）：
熄灭（0x01）：
快闪（0x02）：
慢闪（0x03）：
长亮（0x04）
消息体
操作智能ODN设施上指示灯的应答命令表24
消息体
0表示成功，非0表示失败
操作指示灯的消息交互流程示意图参见附录A。8.2.12配置写入
智能管理终端将配置信息写入智能ODN设施的请求命令如表26所示，应答命令如表27所示。表25配置写入请求命令
命令码
Ox110B
命令码
0x110B
状态码
状态码
共717字节，含义如下：
消息体
1）设施名称：80字节，运营商自定义。2）厂商标识：3字节，采用SNMP中厂商的OID号。3）箱体ID：30字节，运营商自定义。4）设施IP地址+子网掩码+网关地址：12字节。不使用时，设置为全0。5）SNMP信息：64字节，包括trap地址、团体名等I3接口管理所需信息；不使用时，设置为全0。
6）设施位置：128字节，运营商自定义：不使用时，设置为全0。7）运营商自定义字段：200字节：不使用时，设置为全0。8）厂商自定义字段：200字节；不使用时，设置为全0表26配置写入应答命令
消息体
1个字节，0表示成功，非0表示失败
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
