YD/T 2896.21-2015.Intelligent optical distribution network interface specification requirements Part 21: the interface between intelligent optical distribution network equipement and management system.
1范围
YD/T 2896.21规定了基于SNMP的智能光分配网络的网络设施与网络管理系统间的接口协议和功能要求等。
YD/T 2896.21适用于光接入网的智能光分配网络，其它有光纤连接的网络也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 2896.1-2015智能光分配网络光配线设施第1部分:智能光配线架
YD/T 2895智 能光分配网络总体技术要求
IETF RFC 1350 TFTP协议(THE TFTP PROTOCOL)
IETF RFC 1901基于团体的SNMP协议第二版(Introduction to Community-based SNMPv2)
IETF RFC 1905 SNMPv2协议的操作 (Protocol Operations for Version 2 of the Simple Network Management Protocol(SNMPv2))
IETF RFC 1906 SNMPv2协议的传输映射 (Transport Mappings for Version 2 of the Simple Network Management Protocol (SNMPv2))
IETF RFC 4133实体MIB ( Entity MIB)
3术语和定义
YD/T 2895-2015《智能光分配网络总体技术要求》界定的术语和定义适用于本文件。
4缩略语
下列缩略语适用于本文件。
CPU                      Central Processing Unit                     中央处理器
MIB                Management Information Base               管理信息库
ODN                Optical Distribution Network                 光分配网络
SNMP    Simple Network Management Protocol       简单网络管理协议

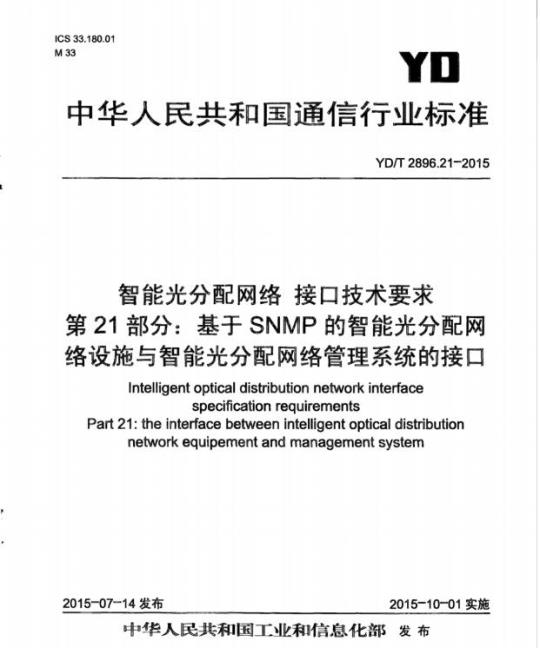

ICS33.180.01
中华人民共和国通信行业标准
YD/T2896.21-2015
智能光分配网络接口技术要求
第21部分：基于SNMP的智能光分配网络设施与智能光分配网络管理系统的接口Intelligent optical distribution network interfacespecificationreguirements
Part 21: the interface between intelligent optical distributionnetworkequipementand management system2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件
3术语和定义·
4缩略语
接口要求
概述·
5.2接口通信协议
YD/T2896.21-2015
YD/T2896.21-2015
YD/T2896《智能光分配网络接口技术要求》计划分为以下部分：接口技术要求第1部分：智能光分配网络设施与智能管理终端的接口：接口技术要求第21部分：基于SNMP的智能光分配网络设施与智能光分配网络管理系统的接口；
接口技术要求第22部分：基于Socket方式的智能光分配网络设施与智能光分配网络管理系统的接口：
一接口技术要求第3部分：智能管理终端与智能光分配网络管理系统的接口：一接口技术要求第4部分：智能光分配网络管理系统与OSS的接口：一接口技术要求第5部分：智能管理终端与OSS的接口。本部分为YD/T2896的第21部分。YD/T2896《智能光分配网络接口技术要求》是智能光分配网络系列标准之一，该系列标准的名称和结构预计如下：
.一智能光分配网络总体技术要求；一智能光分配网络光配线设施：一智能光分配网络接口技术要求：一智能光分配网络接口测试方法：智能光分配网络光纤活动连接器。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司、深圳市科信通信技术股份有限公司、华为技术有限公司、中兴通讯股份有限公司、武汉邮电科学研究院、上海贝尔股份有限公司、深圳日海通讯技术股份有限公司、南京普天通信股份有限公司、青岛英凯利信息科技有限公司、四川天邑康和通信股份有限公司。本部分主要起草人：侯聪、张德朝、程强、耿亮，刘谦、任艳、李晗、郭林、陈洁、乔良、靳志伟、张德智、朱丽丽、陈路斌、陈洋、朱小云、孙政信、朱永。H
1范围
智能光分配网络接口技术要求
YD/T2896.21-2015
第21部分：基于SNMP的智能光分配网络设施与智能光分配网络管理系统的接口本部分规定了基于SNMP的智能光分配网络的网络设施与网络管理系统间的接口协议和功能要求等。
本部分适用于光接入网的智能光分配网络，其它有光纤连接的网络也可参考使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2896.1-2015智能光分配网络光配线设施第1部分：智能光配线架YD/T2895智能光分配网络总体技术要求IETFRFC1350TFTP协议（THETFTPPROTOCOL）IETFRFC1901基于团体的SNMP协议第二版（IntroductiontoCommunity-basedSNMPv2）IETFRFC1905SNMPv2协议的操作（ProtocolOperationsforVersion2oftheSimpleNetworkManagement Protocol (SNMPv2))IETFRFC1906SNMPv2协议的传输映射（TransportMappings forVersion2oftheSimpleNetworkManagementProtocol (SNMPv2))IETFRFC4133实体MIB（EntityMIB）3术语和定义
YD/T2895-2015《智能光分配网络总体技术要求》界定的术语和定义适用于本文件。4缩略语
下列缩略语适用于本文件。
5接口要求
5.1概述
Central ProcessingUnit
Management Information Base
Optical Distribution NetworkSimpleNetworkManagementProtocolTrivialFileTransferProtocol
UserDatagram Protocol
中央处理器
管理信息库
光分配网络
简单网络管理协议
简单文件传输协议
用户数据报协议
I3接口位于智能ODN设施与智能ODN管理系统之间，智能ODN管理系统通过I3接口直接对稳定供电的智能ODN设施进行管理。I3接口协议应能提供端口标签信息读取、智能ODN设施全局/板/端口状态信息读取、智能ODN设施告警上报和智能ODN设施软件升级功能。I3接口在智能ODN中的位置见图1。YD/T2896.21-2015
5.2接口通信协议
5.2.1概述
智能ODN管理
13接口
智能ODN设施
图13接口在智能ODN中的位置
I3接口的接口协议应使用基于UDP协议的简单网络管理协议（SNMP），SNMP协议的版本宜为SNMPv2c，SNMPv2c的定义见IETFRFC1901，IETFRFC1905和IETFRFC1906。5.2.2智能ODN设施中的实体
智能ODN设施中的实体定义如表1所示。表1智能ODN设备中的实体
单元框（含框、背板、主控板）业务板
5.2.3智能ODN设施实体MIB的结构类型
智能ODN设施中的实体包括机柜、单元框（含框、背板、控制板）、业务板和端口，智能ODN设施实体MIB用来描述智能ODN设施的全部实体。每一个实体MIB表项包含一个唯一的索引和多个节点。智能ODN设施的实体MIB定义见表2。表2智能ODN实体的定义
entPhysicallndex
entPhysicalDescr
entPhysicalContainedIn
entPhysicalClass
实体索引
规格描述
父节点案引
实体类型
Physicallndex
SnmpAdminString
PhysicallndexOrZero
PhysicalClass
实体索引，要求唯
描述设备规格，格式见YD/T2896.1-2015《智能光分配网络光配线设施第1部分：智能光配线架》4.3的要求
本实体的父节点索引，配合
entPhysicalParentRelPos表示该实体的树型结构中的位置
描述了实体所属的类型，如：该实体是一个端口、模块、容器等：
IETFRFC4133中的枚举值为：
entPhysicalClass
entPhysicalVendorType
entPhysicalParentRelPos
entPhysicalName
实体类型
设备类型
父节点中相对位置
实体名称
硬件版本
entPhysicalHardwareRev
软件版本
entPhysicalSoftwareRev
属性代表含义
N：不可访间（not-accessible）R：只读（read-only）
5.2.4智能ODN设施扩展MIB的结构表2（续）
PhysicalClass
AutonomousType
Integer32
(-1..2147483647)
SnmpAdminString
SnmpAdminString
SnmpAdminString
5.2.4.1端口读写及指示灯操作扩展MIB节点的定义端口读写及指示灯操作扩展MIB节点的定义见表3属性
other(1)其他
YD/T2896.21-2015
unknown(2),未知
chassis(3)，设备整机(机柜)
backplane(4)，背板
container(5)，单元框
powerSupply(6)，电源
fan(7)，风扇
sensor(8)，传感器
module(9)，板
port(10)，端口
stack(11)交换机
cpu(12),cpu
表示实体的类型，是对实体具体类型的分类，为entPhysicalClass的进一步分类，由厂商自定义
本实体的父节点实体中的相对位置，配合entPhysicalContainedIn表示该实体的树型结构中的位置
表示实体的名称，entPhysicalVendorType的文字描述
表示当前智能ODN设施的硬件版本表示当前智能ODN设施的软件版本表3端口读写及指示灯操作扩展MIB节点的定义节点
entPhysicallndex
ConnectElecID
LightIndicator
属性代表含义：
实体索引
连接器电子标签
指示灯操作
N：不可访间（not-accessible）RW：读写（read-write）
Integer32
OCETC STRING
Integer32
5.2.4.2软件升级扩展MIB节点的定义属性
实体索引，要求唯一
连接器电子标签，智能ODN管理系统通过该节点读写端口连接器的电子标签指示灯操作：
1：熄灭（电信）
2：快闪
3：慢闪
4：长亮
软件升级扩展MIB节点的定义见表4。智能ODN设施下载升级软件的传输协议应使用TFTP协议（见IETFRFC1350）
YD/T2896.21-2015
entPhysicallndex
LoadRequestiD
LoadiPType
LoadServerIPAddress
LoadServerPort
LoadFileName
LoadStatus
LoadProcess
LoadOperation
LoadFailedDevice下载标准就来标准下载网
属性代表含义：
实体索引
加载请求ID
IP地址类型
服务器IP地址
文件传输端口
传输文件名
文件加载状态
文件加载进度
升级操作
表4软件升级扩展MIB节点的定义类型
Integer32
Integer32 (1.255)
INTEGER
unknown(),
ipv4(1)
ipv6(2)
OCTET STRING
SIZE(0..16)
INTEGER(1..65535)
OCTET STRING
SIZE(0.255)
INTEGER
initial(1)
standby(2)
transfering(3)
readyToUpdate(4),
updating(5)
success(6),
fail(7)
requestUpdate(8)
Integer32 (0..100)
INTEGER
nooperation(0)
loadfile(1)
updateDevice(2)
升级失败设备列表
N：不可访间（not-accessible）R：只读（read-only）
RW：读写（read-write）
OCTETSTRING
实体索引，要求唯一
记录网管下发的加载请求，用于查询加载操作的状态和结果
表示TFTP文件服务器IP地址的类型TFTP文件服务器的IP地址，长度根据IP地址类型确定（IPv4为4字节，IPv6为16字节）
TFTP文件传输的UDP端口，默认为69请求传输的系统软件文件名
表示当前文件传输的状态
文件加载进度：0%~100%
软件升级的操作。
当写入值为O时，智能ODN设施不进行任何升级操作；
当写入值为1时，智能ODN设施从TFTP服务器读取系统软件后进行升级操作：当写入值为2时，智能ODN设施直接使用已缓存的软件进行升级操作
升级开始/升级成功时，该节点无数据；升级失败时，返回失败设备列表，数据组织方式如下：
前4个字节：构成一个Integer32类型，表示失败设备总数：
后续每4个字节：构成一个实体索引，标识失败设备位置
5.2.4.3TrapMIB节点的定义
5.2.4.3.1业务板状态变化告警MIB节点业务板状态变化告警MIB节点的定义见表5。表5业务板变化告警MIB节点的定义节点
entPhysicallndex
BoardChangeType
属性代表含义：
实体索引
业务板状态变化类型
N：不可访问（not-accessible）RW：读写（read-write）
5.2.4.3.2端口状态变化告警MIB节点类型
Integer32
INTEGER
insertboard(1)，
pulloutboard(2)
端口状态变化告警MIB节点的定义见表6。属性
表6端口变化告警MIB节点的定义节点
entPhysicallndex
PortChangeType
属性代表含义：
实体索引
端口状态变化类型
N：不可访间（not-accessible）5.2.4.3.3设备升级失败告警MIB节点类型
Integer32
INTEGER
insertconnecter(1),
pulloutconnecter (2)
设备升级失败告警MIB节点的定义见表7。属性
YD/T2896.21-2015
状态发生变化的业务板的实体索引表示业务板状态变化类型，值为1时表示业务板异常插入，值为2时表示业务板异常拔出。
业务板的异常插入和拔出指智能ODN设施未接收到插入或拔出某块业务板的指令时，发生的对该板的插入或拨出操作
状态发生变化的端口的实体索引表示端口状态变化类型，值为1时表示电子标签载体插头异常插入，值为2时表示电子标签载体插头异常拔出。
端口的异常插入和拔出指智能ODN设施未接收到插入或拔出某个接口的指令时，发生的对该接口的插入或拔出操作表7设备升级失败告警MIB节点的定义节点
entPhysicallndex
UpdateFailType
属性代表含义：
N：不可访间（not-accessible）名称
实体索引
设备升级失败
5.2.4.3.4设备升级状态上报MIB节点Integer32
INTEGERE
serverfail(1),
transferfail(2),
updatefail(3)
升级失败的的实体索引
表示设备升级失败的原因，值为1时表示软件服务器无法访问，值为2时表示文件传输失败，值为3时表示软件更新失败
YD/T2896.21-2015
设备升级状态上报MIB节点的定义见表8。表8设备升级状态上报MIB节点的定义节点
entPhysicallndex
LoadStatus
UpdateFailDevice
属性代表含义：
实体索引
文件加载状态
升级失败设备列表
N：不可访间（not-accessible）R：只读（read-only）
Integer32
INTEGER
initial(M)
standby(2),
transfering(3),
readyToUpdate(4),
updating(5),
success(6),
fail(7),
requestUpdate(8)
OCTET STRING
5.2.5智能ODN中实体MIB的索引方案5.2.5.1索引规则
升级状态上报实体索引
表示当前文件传输的状态
升级开始/升级成功时，该节点无数据；升级失败时，返回失败设备列表，数据组织方式如下：
前4个字节：构成一个Integer32类型，表示失败设备总数：
后续每4个字节：构成一个实体索引，标识失败设备位置
智能ODN设施MIB实体索引编码按固定位，共32比特，编码统一从0开始，左侧为高比特位，索引结构如表9所示。其中，类型代码0为巡检，表示对所有智能ODN设备进行查询，类型代码1-4分别表示对机柜、单元框、板/盘和端口查询。表9实体索引结构
类型代码
索引值应符合以下规则：
单元框
如果某段无效或无意义，则该段的每一位都填全1：如表示控制单元的时候，机柜与以后的字段都每一位填全1：如表示机柜的时候，单元框与以后的字段每一位都填1：如表示单元框的时候，板与以后的字段每一位都填1：如表示板的时候，端口字段每一位都填1：预留位为未来特殊模块。
5.2.5.2机柜索引编码规则
机柜数量从0开始编号，一个控制单元管理一个机柜，可支持115个机柜，如表10所示。6
类型代码
5.2.5.3单元框索引编码规则
表10机柜索引编码
单元框
YD/T2896.21-2015
单元框作为一个统一的实体，能够通过索引顺利指示框的相对位置，单元框位置字段从0开始编号，如表11所示。
表11单元框索引编码规则
类型代码
5.2.5.4业务板/盘索引编码规则机柜
单元框
业务板/盘作为一个统一的实体索引，能够通过索引顺利指示板的相对位置，板位置字段从0开始编号，如表12所示。
表12业务板/盘索引编码规则
类型代码
5.2.5.5端口索引编码规则
单元框
端口作为一个统一的实体索引从0开始编号，端口灯与电子标签作为实体扩展表的节点标量，如表13所示。
表13端口索引编码规则
类型代码
单元框
其他扩展类型的索引编码可以参照上述类型进行编码，以便于扩展。板
