YD/T 2941.3-2015
基本信息
标准号： YD/T 2941.3-2015
中文名称：会话初始协议与传统网络协议互通的测试方法 第3部分:SIP和SIP-I互通
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：46679474
相关标签： 会话 初始 协议 传统 网络协议 互通 测试方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2941.3-2015.Test method for interworking between Session Initiation Protocol (SIP) and legacy protocols Part 3: Interworking between SIP and SIP-I.
1范围
YD/T 2941.3规定了会话初始协议(SIP) 和SIP-I之间互通的测试方法。
YD/T 2941.3适用于实现SIP协议和SIP-I协议转换的互通单元，如IMS网络中的媒体网关控制功能(MGCF)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1522.1会话初始协议 (SIP) 技术要求第1部分:基本的会话初始协议
YD/T 1522.3会话初始协议(SIP)技术要求第3部分: ISDN用户部分(ISUP)和会话初始协议(SIP)的互通
YD/T 1522.4会话初始协议 (SIP) 技术要求第4部分:基于软交换网络呼叫控制的SIP协议
YD/T 1522.5会话初始协议 (SIP) 技术要求第5部分:统一IMS网络的SIP协议
YD/T 2011-2009基于统- IMS的业务技术要求呼叫等待与呼叫保持业务(第一阶段)
ITU-T Q.850No.1数字用户信令系统和No.7信令系统ISDN用户部分中的原因值和位置的用法Usage of cause and location in the Digital Subscriber Signalling System No.1 and the Signalling System No. 7 ISDN user part
IETF RFC3312资源管理和会话初始协议(SIP) 的集成Integration of Resource Management and Session Initiation Protocol (SIP)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
1范围
YD/T 2941.3规定了会话初始协议(SIP) 和SIP-I之间互通的测试方法。
YD/T 2941.3适用于实现SIP协议和SIP-I协议转换的互通单元，如IMS网络中的媒体网关控制功能(MGCF)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1522.1会话初始协议 (SIP) 技术要求第1部分:基本的会话初始协议
YD/T 1522.3会话初始协议(SIP)技术要求第3部分: ISDN用户部分(ISUP)和会话初始协议(SIP)的互通
YD/T 1522.4会话初始协议 (SIP) 技术要求第4部分:基于软交换网络呼叫控制的SIP协议
YD/T 1522.5会话初始协议 (SIP) 技术要求第5部分:统一IMS网络的SIP协议
YD/T 2011-2009基于统- IMS的业务技术要求呼叫等待与呼叫保持业务(第一阶段)
ITU-T Q.850No.1数字用户信令系统和No.7信令系统ISDN用户部分中的原因值和位置的用法Usage of cause and location in the Digital Subscriber Signalling System No.1 and the Signalling System No. 7 ISDN user part
IETF RFC3312资源管理和会话初始协议(SIP) 的集成Integration of Resource Management and Session Initiation Protocol (SIP)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
标准图片预览
标准内容

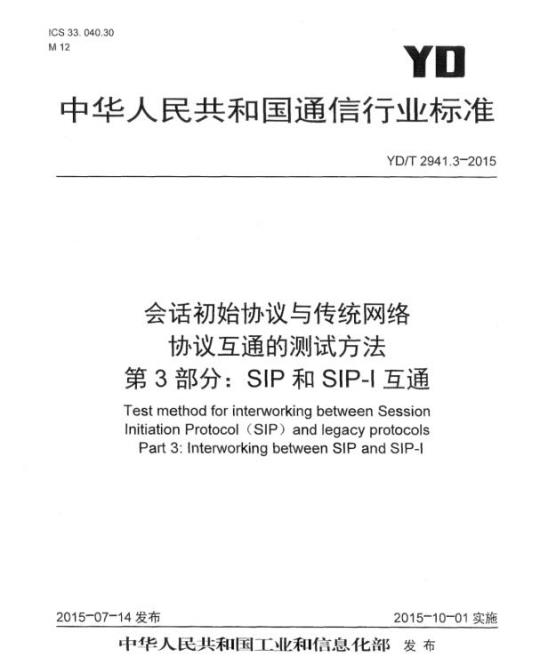

ICS33.040.30
中华人民共和国通信行业标准
YD/T2941.3-2015
会话初始协议与传统网络
协议互通的测试方法
第3部分：SIP和SIP-互通
Test method for interworking between SessionInitiationProtocol（SiP）andlegacyprotocolsPart3:InterworkingbetweenSiPandSiP-12015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言
范围·
2规范性引用文件
3术语定义和缩略语
3.1术语和定义*
3.2缩略语·
4测试内容概览
4.1基本呼叫的互通
4.2补充业务的互通
测试结构图
测试项目
从SIP到SIP-I基本呼叫的互通（入局呼叫）6.1
6.2从SIP-I到SIP基本呼叫的互通（出局呼叫）6.3从SIP到SIP-I补充业务的互通-6.4从SIP-I到SIP补充业务的互通.YD/T2941.3-2015
：130
YD/T2941.3-2015
《统一IMS网络与软交换网络互通信令流程技术要求》和《会话初始协议与传统网络协议互通的测试方法第3部分：SIP和SIP-[互通》共同构成SIP和SIP-I互通系列行业标准。YD/T2941《会话初始协议与传统网络协议互通的测试方法》分为三个部分：-第1部分：SIP和ISUP互通
一第2部分：SIP和BICC互通：
一第3部分：SIP和SIP-I互通。
本部分为YD/T2941的第3部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国电信集团公司、中兴通讯股份有限公司、中国联合网络通信集团有限公司。
本标准主要起草人：吴宏建、李娜、朱晓洁、邹常乐、黄文利。II
1范围
YD/T2941.3-2015
会话初始协议与传统网络协议互通的测试方法第3部分：SIP和SIP-互通
本部分规定了会话初始协议（SIP）和SIP-I之间互通的测试方法。本部分适用于实现SIP协议和SIP-I协议转换的互通单元，如IMS网络中的媒体网关控制功能(MGCF）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1522.1会话初始协议（SIP）技术要求第1部分：基本的会话初始协议YD/T1522.3会话初始协议（SIP）技术要求第3部分：ISDN用户部分（ISUP）和会话初始协议（SIP）的互通
YD/T1522.4会话初始协议（SIP）技术要求第4部分：基于软交换网络呼叫控制的SIP协议YD/T1522.5会话初始协议（SIP）技术要求第5部分：统一IMS网络的SIP协议YD/T2011-2009基于统一IMS的业务技术要求呼叫等待与呼叫保持业务（第一阶段）ITU-TQ.850No.1数字用户信令系统和No.7信令系统ISDN用户部分中的原因值和位置的用法Usage of cause and location in the Digital Subscriber Signalling System No. I and the Signalling System No. 7ISDNuserpart
IETFRFC3312资源管理和会话初始协议（SIP）的集成IntegrationofResourceManagementandSessionInitiationProtocol(SIP)3术语、定义和缩略语
3.1术语和定义www.bzxz.net
下列术语和定义适用于本文件。3.1.1
入局互通单元IncomingInterworkingUnit终结使用SIP协议的入局呼叫，并发起SIP-I协议的呼叫的物理实体。3.1.2
出局互通单元OutgoingInterworkingUnit终结使用SIP-I协议的入局呼叫，并发起SIP呼叫的物理实体。3.1.3
SIP预置条件SIPPrecondition
支持在IETFRFC3312中定义的SIP的预置程序。3.2缩略语
下列缩略语适用于本文件。
YD/T2941.3-2015
IM-MGW
测试内容概览
Adjacent SIP Node
ABack-to-Back UserAgent
Internet Assigned Numbers AuthorityInternet Engineering Task ForceIncoming (to SIP-D) InterworkingUnitMedia Gateway
IPMultimedia Subsystem
Integrated Services Digital NetworkInterface Serving Node
Interworking Unit
Media GatewayControlFunctionMedia Interworking Function
Multi-purpose Internet Mail ExtensionsNetwork to Network InterfaceOutgoing(fromSIP-D)InterworkingUnitPayloadType
Request For Comments
Real-Time Transport ProtocolSession Description ProtocolSignalling Interworking FunctionSession Initiation Protocol
SIP with encapsulated SIP-I
SoftSwitch
User Agent Server
Universal Resource Identifier基本呼叫的互通
4.1.1从SIP到SIP-I的互通（入局呼叫）从SIP到SIP-I的互通，基本去话呼叫的测试项目包括：发送INVITE(IAM)：
接收封装的ACM；
接收封装的CPG：
接收封装的ANM：
接收封装的CON
接收封装的REL：
I-IWU的自行释放：
接收BYE，CANCEL消息。
相邻SIP节点
背靠背用户代理
互联网号码分配局
互联网工程任务组
入局互通单元
媒体网关
IP多媒体子系统
综合业务数字网
接口服务节点
互通单元
媒体网关控制功能
媒体互通功能
多用途互联网邮件扩展
网络到网络的接口
出局互通单元
净荷类型
互联网草案
实时传送协议
会话描述协议
信令互通功能
会话初始协议
封装SIP-I的SIP
软交换
用户代理服务器
通用资源标识
为了便于描述，这里的SIP-I消息均指封装在SIP-I协议中的SIP消息。4.1.2从SIP-I到SIP的互通（出局呼叫）从SIP-I到SIP的互通，基本来话呼叫的测试项目包括：发送INVITE消息：
发送封装的ACM；
发送封装的CPG；
发送应答消息ANM；
发送连接消息CON；
发送封装的REL：
发送封装的REL/接收BYE消息：
O-IWU自行释放。
为了便于描述，这里的SIP-I消息均指封装在SIP-I协议中的SIP消息。4.2补充业务的互通
从SIP到SIP-I的互通
从SIP到SIP-I的互通，补充业务的测试项目包括：主叫线标识业务；
呼叫保持业务：
被连接线标识业务：
呼叫前转业务：
呼叫等待业务。
从SIP-I到SIP的互通
从SIP-I到SIP的互通，补充业务的测试项目具体内容包括：主叫线标识业务：
呼叫保持业务：
被连接线标识业务；
呼叫前转业务：
呼叫等待业务。
5测试结构图
图1和图2给出了SIP协议和SIP-I协议互通的测试结构。SIP
SIP网络
图1SIP到SIP-I之间的互通结构
YD/T2941.3-2015
SIP-I网络
YD/T2941.3-2015
SIP网络
图2SIP-I到SIP之间的互通结构
SIP-I网络
图1和图2中，I-IWU和O-IWU为被测设备，负责完成SIP协议和SIP-I协议的映射转换处理。SIP网络指的是以SIP协议作为呼叫和会话控制协议的网络，如IMS网络：SIP-I网络指以SIP-I协议为基本呼叫控制协议的网络，如固网软交换网络等。SIP协议要求见YD/T1522.1、YD/T1522.4和YD/T1522.5。SIP-I协议要求见YD/T1522.3。测试项目
6.1从SIP到SIP-I基本呼叫的互通（入局呼叫）6.1.1发送INVITE（IAM）
6.1.1.1INVITE不包含SDPoffer，支持可靠的临时响应，不使用SIP预置条件测试编号：6.1.1.1
项目：发送INVITE（IAM)
分项目：INVITE不包含SDPoffer，支持可靠的临时响应，不使用SIP预置条件测试目的：
YD/T2941.3-2015
检验收到第一个包含足够位数的INVITE消息后，如果INVITE消息不包含SDP，支持可靠的临时响应且SIP侧不使用预置条件，则I-IWU收到SDPansWer后能够立即发送IAM测试结构：见图1
预置条件：
1）各设备运行正常：
2）IWU能够正常接收从SIP域的入局呼叫；3）SIP域：不使用预置条件，支持可靠的临时响应测试流程：
1）从SIP域向I-IWU发送包含足够位数的INVITE消息，INVITE消息不包含SDP，支持可靠的临时响应，SIP侧不使用预置条件；
2）I-IWU收到INVITE消息后，立即发送一个包含媒体描述的SDPoffer的183SessionProgress消息；3）I-IWU接收到包含媒体描述的带有SDPanswer的PRACK消息时，检查是否立即发送封装IAM消息到INVITE：
4）预期消息流程如下图所示。
测试结果：
1）消息顺序正确：
INVTTE
183SessionProgress(SDPoffer）PRACK(SDP answer)
200OK(forPRACK)
INVITE(IAM(SDPoffer)
2）INVITE不包含SDPoffer，支持可靠的临时响应，I-IWU接收到的INVITE后应立即在183SessionProgress消息中发送一个包含媒体描述的SDPOffer：3）未使用SIP预置条件，接收到包含媒体描述的SDPansWer后，I-IWU应发送封装IAM的INVITE测试说明：
YD/T2941.3-2015
6.1.1.2INVITE不包含SDPoffer，支持可靠的临时响应，使用SIP预置条件，SIP-I支持预置条件测试编号：6.1.1.2（可选）
项目：发送INVITE（IAM)
分项目：INVITE不包含SDPoffer，支持可靠的临时响应，使用SIP预置条件，SIP-I支持预置条件测试目的：
检验收到第一个包含足够位数的INVITE消息后，如果INVITE消息不包含SDP，支持可靠的临时响应且SIP侧使用预置条件，SIP-I支持预置条件，则I-IWU收到INVITE后能够立即发送INVITE（IAM）测试结构：图1
预置条件：
1）各设备运行正常：
2）IWU能够正常接收从SIP域的入局呼叫：3）SIP域：使用预置条件，支持可靠的临时响应：4）SIP-1域：支持预置条件
测试流程：
1）从SIP域向I-IWU发送包含足够位数的INVITE消息，INVITE消息不包含SDP，支持可靠的临时响应，SIP侧使用预置条件：
2）在后续网络中的SIP-I支持预置条件；3）I-IWU收到INVITE消息后，立即发送一个包含媒体描述的SDPoffer的183SessionProgress消息到SIP侧：立即发送INVITE（IAM）消息到SIP-I侧，INVITE（IAM）启用预置条件，且封装的IAM消息内的连接性质指示语字段的导通检验指示语应置为“在本电路中要求导通检验”；4）I-IWU收到SIP域发送的UPDATE(SDP)消息，I-IWU确定已满足入局SIP侧的所有预置条件，I-IWU应发送封装着COT的UPDATE消息，且COT的导通指示语为“导通检验成功”5）预期消息流程如下图所示。
测试结果：
1）消息顺序正确；
INVITE
183SessionProgress(SDPoffer)PRACK(SDPanswer)
200OK(forPRACK)
UPDATE（SDP）
INVITTE（IAM）
183 Session Progress (SDP offer)PRACK(SDPanswer)
200OK(forPRACK)
UPDATE(COT)
2）INVITE不包含SDPoffer，支持可靠的临时响应，I-IWU接收到的INVITE后应立即在183SessionProgress消息中发送一个包含媒体描述的SDPOffer：3）使用SIP预置条件，在后续网络中的出局封装的SIP-I信令支持导通检验程序，INVITE应立即发出INVITE(IAM)消息，INVITE中使用预置条件，封装的IAM消息内的连接性质指示语字段的导通检验指示语应置为“在本电路中要求导通检验”4）I-IWU收到SIP域发送的UPDATE(SDP)消息，I-IWU确定已满足入局SIP侧的所有预置条件，I-IWU应发送封装着COT的UPDATE消息，且COT的导通指示语为“导通检验成功”测试说明：
YD/T2941.3-2015
6.1.1.3INVITE不包含SDPoffer，支持可靠的临时响应，使用SIP预置条件，SIP-I不支持预置条件测试编号：6.1.1.3
项目：发送INVITE（IAM）
分项目：INVITE不包含SDPoffer，支持可靠的临时响应，使用SIP预置条件，SIP-I不支持预置条件测试目的：
检验收到第一个包含足够位数的INVITE消息后，如果INVITE消息不包含SDP，支持可靠的临时响应，且SIP侧使用预置条件，SIP-I不支持预置条件，则I-IWU将推迟发送IAM，直到满足所有的预置条件测试结构：图1
预置条件：
1）各设备运行正常；
2）IWU能够正常接收从SIP域的入局呼叫：3）SIP域：使用预置条件，支持可靠的临时响应：4）SIP-I域：不支持预置条件
测试流程：
1）从SIP域向I-IWU发送包含足够位数的INVITE消息，INVITE消息不包含SDP，支持可靠的临时响应，SIP侧使用预置条件；
2）在后续网络中的出局SIP-I信令不支持预置条件：3）[-IWU收到INVITE消息后，立即发送一个包含媒体描述的SDPoffer的183SessionProgress消息：4）I-IWU收到SIP域发送的UPDATE消息，I-IWU确定已满足入局SIP侧的所有预置条件，I-IWU发送封装IAM的INVITE消息到SIP-I；5）预期消息流程如下图所示。
测试结果：
1）消息顺序正确；
INVITE
183SessionProgress(SDPoffer)PRACK(SDP answer)
200OK(forPRACK)
UPDATE(SDP)
200OK(forUPDATE)
INVITE(IAM)
2）INVITE不包含SDPoffer，支持可靠的临时响应，I-IWU接收到的INVITE后应立即在183SessionProgress消息中发送一个包含媒体描述的SDPOffer：3）使用SIP预置条件，后续网络中的出局SIP-I信令不支持导通检验程序，则I-IWU将推迟发送INVITE(IAM)，直到满足所有的预置条件测试说明：
YD/T2941.3-2015
6.1.1.4INVITE不包含SDPoffer，SIP不支持可靠的临时响应测试编号：6.1.1.4
项目：发送INVITE（IAM）
分项目：INVITE不包含SDPoffer，SIP不支持可靠的临时响应测试目的：
检验收到第一个包含足够位数的INVITE消息后，如果INVITE消息不包含SDPofer，且SIP侧不支持可靠的临时响应，则I-IWU收到INVITE后能够立即发送INVITE(IAM)测试结构：图1
预置条件：
1）各设备运行正常；
2）IWU能够正常接收从SIP域的入局呼叫：3）SIP域：不支持可靠的临时响应测试流程：
1）从SIP域向I-IWU发送包含足够位数的INVITE消息，INVITE消息不包含SDPoffer，SIP侧不支持可靠的临时响应；
I-IWU收到INVITE消息后，立即发送INVITE(IAM)消息到SIP-I2
预期消息流程如下图所示。
测试结果：
1）消息顺序正确；
INVITE
180Ringing
200OK(INVITE)(SDP)
Conversation
200OK(forBYE)
INVITEIAM
180CACM
200OK(ANM)
Conversatian
BYE(REL)
200OK(RLC)
2）INVITE不包含SDPoffer，不支持可靠的临时响应，I-IWU接收到INVITE后应立即发送INVITE(IAM)测试说明：
YD/T2941.3-2015
6.1.1.5INVITE包含SDPoffer，支持可靠的临时响应，使用SIP预置条件，SIP-I支持预置条件测试编号：6.1.1.5（可选）
项目：发送INVITE（IAM）
分项目：INVITE包含SDPoffer，支持可靠的临时响应，使用SIP预置条件，SIP-I支持预置条件测试目的：
检验收到第一个包含足够位数的INVITE消息后，如果INVITE消息包含SDPoffer，且SIP侧使用预置条件，SIP-I支持预置条件，则I-IWU收到INVITE后能够立即发送INVITE（IAM）测试结构：图1
预置条件：
1）各设备运行正常：
2）IWU能够正常接收从SIP域的入局呼叫：3）SIP域：使用预置条件，支持可靠的临时响应。4）SIP-I域：支持预置条件
测试流程：
1）从SIP域向I-IWU发送包含足够位数的INVITE消息，INVITE消息包含SDPoffer，SIP侧使用预置条件；
2）在后续网络中的出局SIP-I信令支持预置条件：3）I-IWU收到INVITE消息后，立即发送INVITE（IAM）消息。INVITE（IAM）启用预置条件，且封装的IAM消息内的连接性质指示语字段的导通检验指示语应置为“在本电路中要求导通检验”；4）1-IWU收到SIP域发送的UPDATE消息，I-IWU确定已满足SIP侧的所有预置条件，I-IWU应发送封装COT的UPDATE消息，且封装的COT消息的导通指示语为“导通检验成功”5）预期消息流程如下图所示。
测试结果：
1）消息顺序正确：
INVITE(SDP)
183 Session Progress(SDP)
200OK(forPRACK)
UPDATE(SDP)
200 OK (for UPDATE) (SDP)
INVITE（IAM)
183SessionProgress(SDP)
200OK(forPRACK）
UPDATE（COT)
2）INVITE包含SDPoffer，支持可靠的临时响应，使用SIP预置条件，在后续网络中的出局SIP-I信令支持预置条件，I-IWU接收到的INVITE后应立即发出INVITE（IAM）消息，封装的IAM消息内的连接性质指示语字段的导通检验指示语应置为“在本电路中要求导通检验”：3）I-IWU收到SIP域发送的UPDATE消息，I-IWU确定已满足SIP侧的所有预置条件，I-IWU应发送封装COT的UPDATE消息，UPDATE消息中通过SDP指示预置条件已经满足，且封装的COT消息的导通指示语为“导通检验成功”测试说明：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
