YD/T 2946-2015.Technical requirements of voice service interworking between VoLTE network based on IMS and network of 2G/3G/4G.
1范围
YD/T 2946规定了基于IMS的VoLTE与2G/3G话音业务的互联互通和基于IMS的VoLTE网间的语音、视频业务的互联互通，其中包括:主叫号码的传递、协议等在互联互通方面的网络架构和技术要求等内容。
YD/T 2946中的2G/3G蜂窝网络包括GSM/TD-SCDMA、GSM/WCDMA和cdma2000网络。4G蜂窝网络包括TD-LTE和LTE FDD网络。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1157-2001网间主叫号码的传送
YD/T 1157.1-2002网间主叫号码的传送(补充件1)
YD/T 1157.2-2003网间主叫号码的传送(补充件2)
YD/T 1157.3-2005网间主叫号码的传送(补充件3)
YD/T 1193.1与承载无关的呼叫控制(BICC) 规范第1部分: BICC的功能
YD/T 1193.2与承载无关的呼叫控制(BICC)规范第2 部分: BICC的消息、参数的基本功能和格式

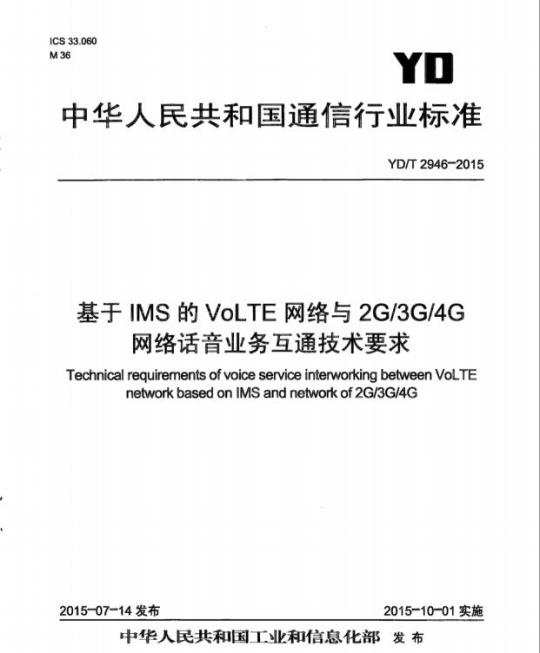

ICS33.060
中华人民共和国通信行业标准
YD/T2946-2015
基于IMS的VoLTE网络与2G/3G/4G网络话音业务互通技术要求
Technical requirements of voice service interworkingbetween VoLTEnetworkbasedonIMSandnetworkof2G/3G/4G2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
缩略语·
4网络互通架构
4.1不同运营商通过2G/3G网络互通架构：4.2不同运营商通过VoLTE网络互通架构·5路由方式·..
5.1VoLTE用户呼叫2G/3G/4G网络用户。5.22G/3G用户呼叫VoLTE用户。
6互通实体功能要求
6.1基于IMS的VoLTE网络与2G/3G互通的实体-6.2基于IMS的VoLTE网络与VoLTE网络互通实体7语音业务的号码的传送要求：
8互通协议要求
8.1VoLTE与2G/3G网络互通协议要求8.2VoLTE与VoLTE网络互通协议要求9编解码要求
域名要求·
安全要求
YD/T2946-2015
YD/T2946-2015
本标准是VoLTE网络互联互通系列标准之：，该系列标准结构及名称预计如下：一《基于IMS的VoLTE网络与2G/3G/4G网络话音业务互通技术要求》；《基于IMS的VoLTE网络与2G/3G/4G语音业务网间互通测试方法》。本标准按照GB/T1.1-2009给出的规则起节。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司。
本标准主要起草人：王信龙、李大勇、时新建、蔡旭辉、高玲、何育芬、陈雪
1范围
基于IMS的VoLTE网络与
2G/3G/4G网络话音业务互通技术要求YD/T2946-2015
本标准规定了基于IMS的VoLTE与2G/3G话音业务的互联互通和基于IMS的VoLTE网间的语音、视频业务的互联互通，其中包括：主叫号码的传递、协议等在互联互通方面的网络架构和技术要求等内容。本标准中的2G/3G蜂窝网络包括GSM/TD-SCDMA，GSM/WCDMA和cdma2000网络。4G蜂窝网络包括TD-LTE和LTEFDD网络。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1157-2001
YD/T1157.1-2002
YD/T1157.2-2003
YD/T1157.3-2005
YD/T 1193.1
YD/T1193.2
YD/T1193.3
YD/T1193.4
YD/T1378-2005
YD/T1522.1-2006
YD/T1522.2-2006
YD/T1522.3-2006
YD/T1338-2005
YD/T1522.6
YD/T2290-2011
YD/T1522.5-2010
YD/T1405-2005
IETFRFC2401
3GPPTS24.229
网间主叫号码的传送
网间主叫号码的传送(补充件1)
网间主叫号码的传送(补充件2)
网间主叫号码的传送(补充件3)
与承载无关的呼叫控制（BICC）规范第1部分：BICC的功能与承载无关的呼叫控制（BICC）规范第2部分：BICC的消息，参数的基本功能和格式
与承载无关的呼叫控制（BICC）规范第3部分：BICC的程序与承载无关的呼叫控制（BICC）规范第4部分：BICC的应用传送机制（APM)、隧道和IP承载控制协议公用电信网关口局间No.7信令技术要求会话初始协议技术要求第1部分：基本的会话初始协议：会话初始协议技术要求第2部分：基于会话初始协议（SIP）的呼叫控制的应用
会话初始协议技术要求第3部分：ISUP和会话初始协议（SIP）的互通公用电信网间被叫号码传送的技术要求会话初始协议技术要求第6部分BICC和会话初始协议（SIP）的互通统-·IMS网络与软交换网络互通信令流程技术要求话初始协议（SIP）技术要求第5部分：统一IMS网络的SIP协议公用电信网间电话业务路由设置的技术要求IP网络安全架构（SecurityArchitecturefortheInternetProtocol）基于SIP和SDP的IP多媒体呼叫控制协议第三阶段（IPmultimediacallcontrol protocol based on Session InitiationProtocol (SIP)and SessionDescription Protocol (SDP);Stage3)1
YD/T2946-2015
3缩略语
下列缩略语适用于本文件。
I-CSCF
IMSALG
IP-CAN
P-CSCF
S-CSCF
4网络互通架构
3rd Generation
Application Server
BreakoutGatewayControlFunctionCharging Data Record
Call Session Control FunctionDomain Name System
tElcphone NUmber Mapping
Fixed-Mobile Convergence
Home Subscriber Server
Interconnection Border Control FunctionInterrogating-CSCF
IPMultimedia Subsystem
IMS Application Level GatewayIP-ConnectivityAccessNetworkISDN User Part
SMS InterWorking Gate Way
Media GatewayControlFunctionMedia GateWay
Mobile Switching Center
Proxy-CSCF
Real-time Transport ProtocolSwitched Circuit Network
Serving-CSCF
Session Description ProtocolSession Initiation Protocol
SIP with Encapsulated ISUP
TopologyHiding Inter-network GatewayTransition Gateway
User Equipment
Uniform Resource Identifier
4.1不同运营商通过2G/3G网络互通架构第三代（移动通信系统）
应用服务器
疏导网关控制功能
计费数据记录
呼叫会话控制功能
域名系统
电话号码映射
固网移动网融合
归属用广服务器
互通边界控制功能
问询呼叫会话控制功能
IP多媒体子系统
IMS应用层网关
IP承载接入网
ISDN用户部分
短消息互通网关
媒体网关控制功能
媒体网关
移动交换中心
代理呼叫会话控制功能
实时传送协议
电路交换网络
服务呼叫会话控制功能
会话描述协议
初始会话协议
封装ISUP消息的SIP协议
网间拓扑隐藏网关
转换网关
用户终端
统--资源标识符
实现VoLTE业务，需要在LTE/EPC网络中部署IMS系统。采用IMS作为业务控制层系统，从整个通信系统的网络架构来看，LTE/EPC网络位于接入网络和承载网络层面，提供用户接入和信息的传递。所2
YD/T2946-2015
以VoLTE与其他运营商2G/3G网络语音业务互联互通，本质.上就是IMS网络与其他运营商2G/3G网络语音业务互联互通。
由于现有2G/3G网络的多样性，包括GSM/CDMA和移动软交换网络，网络架构不同，所基于的呼叫控制协议也不一样，所以IMS网络在与现有网络互通时，必须要考患所有这些网络的差异性。按照新技术兼容老技术的原则，IMS网络在和这些网络互通应具有相应的协议转换功能，以便实现和这些现有网络的有效五通，通过MGCF/关口局的方式与2G/3G电路域实现互通。对于运营商内部先从IMS网络转移到传统网络，然后再与其他运营商传统网络互通的情况，等同于传统网之间的互通。互通架构如图1所示。送营商A运营商B
IMS网络
LTE/EPC网
TPIMS-MGW
关口局
2G/3G牌
图1VoLTE与2G/3G网络互通架构
4.2不同运营商通过VoLTE网络互通架构关口局
如果主、被叫用户均采用VoLTE业务，从图2可以看出，EPS网络对于VoLTE业务来说相当于接入网，PCC系统则提供资源分配的策略控制，都不参与业务互通，真正实现运营商间VoLTE业务互通的IMS系统，其中，信令面的互通网元是IBCF，采用SIP协议：媒体面的互通网元是TrGW，是采用RTP协议。
·信令
P-CSCF
S-CSCE
I-CSCF
运营商AVOLTE网络
图2不同运营商VoLTE网络间互通架构TrGW
运营商BVoLTE网络
IMS网络同其他运营商的IMS网络以及与其他的基于IP的多媒体网络之间的互通架构，如图2所3
YD/T2946-2015
示。在这个架构中，信令层面通过IBCF完成互通，媒体层面则通过TrGW完成互通。IBCF本身可以实现会话的控制和管理，以及基于SIP协议的消息业务，TrGW可以处理会话业务中的多媒体。IMS-ALG是从应用层保证处于两种不同的地址空间或不同的IP版本（如IPv4和IPv6之间）的实体之间实现通信的功能模块。对于IMS网络来说，IMS-ALG就是实现处于不同的地址空间的实体在SIP/SDP协议层面的丘通。
THIG主要用来在网间隐藏网络拓扑结构，通常隐藏的是运营商IMS网内网络实体的地址，不包括用户UA的地址。网络拓扑隐藏主要出于网络安全的考忠，可以使被隐藏的网络实体免于遭受非法攻击。5路由方式
5.1VoLTE用户呼叫2G/3G/4G网络用户5.1.1网间ENUM/DNS不互通的情况5.1.1.1通过2G/3G关口局互通
VoLTE呼叫2G/3G/4G网络的用户时，被叫用户的号码格式都是E.164的号码格式，也就是说在IMS网络中传递的只有可能是TelURI的格式，或者是带有E.164号码格式的公有用户标识的SIPURI。因此，IMS网络在导找被叫用户的时候，会首先查询ENUM/DNS服务器。由于网间ENUM/DNS服务器都不会互通，也就是IMS网络并不知道被叫用户是2G/3G用户还是VoLTE用广，所以查询ENUM/DNS肯定会失败。在查询失败之后就会将呼叫接续到BGCF，由后者选择合适的MGCF，并从MGCF路由到本网2G/3G网络，由2G/3G网络的GMSC过网给对端运营商2G/3G网络的关口局，由被叫用户的运营商网络根据被叫用户的类型进行路由。被叫用户为2G/3G用户，路由过程如图3所示。运营商A
ENUM/DNS
S-CSfH
VaLTH网路|20/3G能络
图3VoLTE网络呼叫2G/3G网络
被叫用户为VoLTE用户，路由过程如图4所示。ENLM/DNS
运营商A
远端或
GMSC Server
CMSCe)
SGa丝
运营商B
/GMSC(MSCe)
GMSC Server
CHSCe)
2G3G网
图4VoLTE网络呼叫VoLTE网络
MSc Server
CMSCe)
运营商B
远端或近
VoLTEF
5.1.1.2通过BCF互通（可选）
YD/T2946-2015
VoLTE呼叫2G/3G/4G网络的用户时，被叫用户的号码格式都是E.164的号码格式，也就是说在IMS网络中传递的只有可能是TeIURI的格式，或者是带有E.164号码格式的公有用户标识的SIPURI。因此，IMS网络在导找被叫用广的时候，会首先查询ENUM/DNS服务器。由于网间ENUM/DNS服务器没有互通，也就是主叫用广IMS网络并不知道被叫用户是2G/3G用户还是VoLTE用户，所以查询ENUM/DNS肯定会失败。在查询失败之后就会将呼叫接续到IBCF，并过网给对端运营商IMS网络的IBCF，由被叫用户的运营商的IMS网络根据被叫用户的类型进行路由。被叫用户为2G/3G用户，路由过程如图5所示。运营商A
P-CSCF
S-CSCF
ENUM/DNS
图5VoLTE网络呼叫2G/3G网络
被叫用户为VoLTE用户，路由过程如图6所示。运营商A
ENUM/DNS
5.1.2网间ENUM/DNS互通情况
图6VoLTE网络呼叫2G/3G网络
运营商B
或近费
VoLTE网器
运营商B
GMsc Server
如果网间ENUM服务互通，主叫S-CSCF通过查询ENUM服务器，就可以知道被叫用户是VoLTE用户，还是2G/3G网络用户，从而可以选择通过IMS网络互通还是通过2G/3G网络互通。具体路由方式如下：
如果被叫用户是外网2G/3G网络的用户，则将会话路由到BGCF，由BGCF根据号段路由分析，完成下一跳的路由。呼叫路由同5.1.1.1。?如果被叫用户是外网的VoLTE用户，则需要根据用户的SIPURI查询DNS服务器。如果要求就近入网，则DNS解析的结果应为本地IBCF的地址：如果要求就远入网，则要求解析结果为被叫所在地的IBCF的地址。呼叫路由同5.1.1.2。5.22G/3G用户呼叫VoLTE用户
2G/3G网络用户呼叫VoLTE网络用户时，呼叫从2G/3G网络关口局到被叫运营商网络的2G/3G网络，然后再进入到VoLTE网络。
2G/3G网络的用户终端，都不支持非电话号码格式的拨号方式，因此，当2G/3G的用户呼叫VoLTE用户时，只能拨打VoLTE用户的E.164号码。到被叫侧VoLTE网络后，会去查询ENUM服务器，把它5
YD/T2946-2015
转换成可在VoLTE网络中路由的SIPURI。被叫侧MGCF会根据被叫SIPURI的域名查询DNS，确定被叫所在的IMS域，并把呼叫接续到被叫所在的I-CSCF。I-CSCF在HSS的帮助下找到被叫归属的S-CSCF，最终被叫归属的S-CSCF会将呼叫接续到被叫用户，完成呼叫的建立。具体路由见图7。运营商A
wusc scaye
/GMSC (MSCe)
203GP图IVOLTER
运营商B
图7VoLTE网络呼叫2G/3G网络
S-CSCFP-CSCF
其中，2G/3G部分的路由可沿用现有的路由机制，也就是说对2G/3G网络并没有特殊的要求。6互通实体功能要求
6.1基于IMS的VoLTE网络与2G/3G互通的实体6.1.1概述
基于IMS的VoLTE网络在和现有传统网络互通时，主要涉及的互通实体有：a）MGCF/BGCF、IMS-MGW、SG
-IMS网络：
b）关口局交换机，即固网的GW和GSM或CDMA网络的GMSC设备一一SCN网络，即PSTN/GSM/CDMA网络：
c）固网软交换、媒体网关一一固网软交换网络：d)GMSCServer、GMGW-
e)GMSCe、GMGW-
6.1.2IMS侧互通实体
6.1.2.1MGCF功能要求
WCDMA网络或TD-SCDMA网络：
cdma2000网络。
MGCF是支持VoLTE的IMS核心网络与SCN网络、固定软交换网络和2G/3G核心网进行互通的设备，主要功能包括：
协议转换功能，包括SIP协议和ISUP协议之间的转换（IMS核心网和SCN网络之间）、SIP协议和SIP-I协议之间（IMS核心网和固定软交换、cdma2000网络之间）、SIP协议和BICC/ISUP协议之间的转换（IMS核心网和GSM/TD-SCDMA/WCDMA之间）。对IMS-MGW进行控制，如控制IMS-MGW上相关资源的分配，修改和释放，以及控制IMS-MGW执行相关编解码转换等等。当统IMS网络和固定软交换网络、3G核心网进行互通时，MGCF应能够进行判断，如果不需要IMS-MGW执行编解码转换等功能，则在承载通路上可以不插入媒体网关。当收到来自GSM、TD-SCDMA、WCDMA、cdma2000网络的呼叫请求时，和服务会话控制设备（S-CSCF）以及查询会话控制设备(I-CSCF)进行交互，将请求消息路由到相应设备。·收到带外信息时，可以控制IMS-MGW转换成带内信息。生成计费信息。
·由于IMS网络中的SIP协议中使用的均为国际号码格式，而传统网络中，会存在国内有效号码格6
式和用户号码格式的情况，因此MGCF在互通时需要具备号码格式变化的功能。6.1.2.2信令网关（SG）
YD/T2946-2015
信令网关用于支持VoLTE的IMS核心网和传统No.7信令网之间，负责对No.7信令消息进行转接、翻译或终结处理，主要实现对No.7信令消息的底层适配，以便在IP网和No.7信令网之间传送No.7信令消息。信令网关可独立设置也可与媒体网关控制设备或媒体网关合设。6.1.2.3IP多媒体子系统-媒体网关（IMS-MGW）IMS-MGW位于IMS核心网和SCN网络、固定软交换网络、2G/3G核心网之间，以便实现这些网络之间承载层的互通。IMS-MGW受MGCF的控制，可以实现媒体转换、承载控制和载荷处理等功能（如：编解码转换、回声抑制和会议桥等）。IMS-MGW的IMS侧使用RTP协议，IMS-MGW的PSTN/GSM/CDMA侧使用基于TDM的PCM编码，因此IMS-MGW应能实现这两种媒体方式的转换。6.1.2.4ENUM/DNS服务器功能
ENUM服务器接收服务会话控制设备（S-CSCF）的查询，将TelURI中的E.164地址翻译成在统：：IMS核心网中可路由的SIPURI。wwW.bzxz.Net
DNS服务器主要提供域名查询服务，P-CSCFS-CSCF、MGCF等设备可以直接查询DNS获得IBCF地址。
6.1.32G/3G网络互通实体
6.1.3.1GSM/CDMA关口局交换机
因为IMS网络与现有传统网络互通需要遵循新技术兼容老技术的原则，因此，对现有传统网络来说基本保持原有功能不变，也就是说GSM/CDMA关口局交换机应具有普通关口局的所有基本功能，包括呼叫处理功能、多信令点码、呼叫鉴权功能和呼叫拦截功能、内部过负荷控制功能、语音处理功能、承裁通道处理功能、资源管理功能等。6.1.3.2GMSCServer和GMSCe
对于WCDMA和TD-SCDMA的关口局GMSCServer，以及cdma2000的关口局GMSCe，同样无需新增功能，但应具有普通MSCServer或MSCe的所有控制平面的基本功能，包括媒体控制功能、移动性管理功能、安全保密功能、呼叫控制和处理功能、号码分析和解析功能、计费功能、信道管理功能、VLR功能、SSP功能等。
6.1.3.3媒体网关设备
媒体网关设备包括2G、3G网络中(G)MGW设备。(G)MGW主要负责媒体层面互通，在MSCServer或MSCe设备的控制下，完成媒体通道的建立，编解码的转换等功能。具体功能包括：a）语音处理功能要求。应能提供编解码转换功能，应该能够在MSCServer或MSCe设备的控制下完成语音编解码之间的转换和互通：应支持TDM网络侧PCM码流与IP网络侧RTP码流之间的相互转换；应具备语音活动检测功能、静音压缩功能、产生舒适噪声功能：应具有回声控制机制：应具有抖动消除功能。通过一定的输入缓冲，以尽量消除时延抖动对话音质量的影响：应能够根据软交换的指示，提取承载中的DTMF信号并能够上报给软交换，同时还可以根据软交换的指示在承载中插入DTMF信号。
YD/T2946-2015
b）呼叫控制处理功能。媒体网关设备应能根据MSCServer或MSCe设备的命令对它所连接的呼叫资源进行控制，配合MSCServer或MSCe设备实现媒体网关控制过程、前向承载建立过程、后向承载建立过程、漫游切换过程等业务过程。媒体网关应能根据MSCServer或MSCe设备的指示向用户播放正确的提示音，如忙音、回铃音等。媒体网关还应该支持DTMF检测和播放功能。媒体网关应有在MSCServer或MSCe设备控制下建立话音业务承载通道（IP或ATM或TDM）的能力。c）承载媒体的转换功能。媒体网关与2G/3GPLMN侧的连接采用TDM承载G711话音，与移动网侧的移动媒体网关之间可采用ATM或IP承载AMR话音，因此移动媒体网关应支持TDM承载和ATM或者IP承载媒体之间的双向转换。d）资源管理功能。应该提供资源管理功能，对系统中的各种资源进行管理，如资源的分配、释放和控制等。
资源状态管理要求，应能够向MSCServer或MSCe设备报告由于故障、恢复或管理行为而造成的物理实体的状态改变，媒体网关应能够报告端点是否处于业务运行状态或脱离了业务：应能够支持对TDM电路端点的阻塞管理和释放，支持导通检测：应能够根据MSCServer或MSCe设备的请求为任何或所有的连接释放当前正在使用或预留的所有资源；媒体网关应具有资源发现机制并允许MSCServer或MSCe设备发现网关设备所具有的资源。资源分配要求，由于资源耗尽或资源的暂时不可用，应能够向MSCServer或MSCe设备指示不能执行所请求的行为MSCServer或MSCe设备可以向媒体网关指示专用于某个呼叫的资源，或通过通配符机制向媒体网关指示能用于某个呼叫的资源集合。6.2基于IMS的VoLTE网络与VoLTE网络互通实体6.2.1IBCF功能要求
6.2.1.1概述
3GPP23.228中定义的边界网关控制功能位于两个IMS网络之间或者一个IMS与一个基于SIP的多媒体网络之间，IBCF可以作为·-个网络入口或者出口。作为入口IBCF处理来自其它网络的SIP请求，作为出口IBCF发送SIP请求到其它网络。IBCF的主要功能包括：
传送平面控制。
·地址翻译转换。
·网络拓扑隐藏。
屏蔽SIP信令信息。
·产生CDR。
6.2.1.2传送平面控制
IBCF通过对TrGW的控制实现对媒体传送平面的控制。为了保证不同IMS网络的媒体的互通，IBCF应该支持编解码转换功能。当不同网络的UE之间不能通过协商找到公共的编解码时，IBCF应该为本次会话的建立提供编解码转换功能。IBCF需要在主叫UE的提供的编解码列表中添加特定的编解码以提高被叫UE选择的范围。同时，被叫UE会优先选择主叫UE提供的编解码。当被叫UE不支持主叫UE所提供的编解码而支持IBCF提供的编解码时，IBCF就会使用编解码转换功能，实现主被叫媒体的连通。8
