YD/T 2947-2015.Cabling rack and cabling ladder for telecommunication.
1范围
YD/T 2947规定了通信机房用走线架和走线梯的术语和定义、分类和规格、要求、试验方法、检验规则和包装、标志、运输和储存。
YD/T 2947适用于通信机房和基站使用的走线架和走线梯(以及简称“走线架(梯)”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1800.4-1999极限与配合标准公差等级和孔、轴极限偏差表
GB/T 2408塑料燃烧性能的测定水平法和垂直法
GB/T 2423.1电工电子产品环境试验第2部分:试验方法试验A:低温(IEC 60068-2-1:2007, IDT)
GB/T 2423.2电工电子产品环境试验第2部分:试验方法试验B:高温(IEC 60068-2-2:2007, IDT)
GB/T 2423.3电工电子产品环境试验第2部分:试验方法试验Cab:设备用恒定湿热试验(IEC 60068-2-78; 2001, IDT)
GB/T 2423.17-2008电工电子产品环境试验第2部分:试验方法试验Ka:盐雾(IEC 60068-2-11:1981,IDT)
GB 3098.1紧固件机械性能螺栓、螺钉和螺柱
GB 3098.4紧固件机械性能螺母细牙螺纹
GB/T 9286-1998色漆和清漆漆膜的划格试验
GB/T 26125电子电气产品中限用物质的限量要求
GB/T 26572电子电气产品六种限用物质(铅、汞、镉、六价铬、多溴联苯和多溴二苯醚)的测定
标准内容

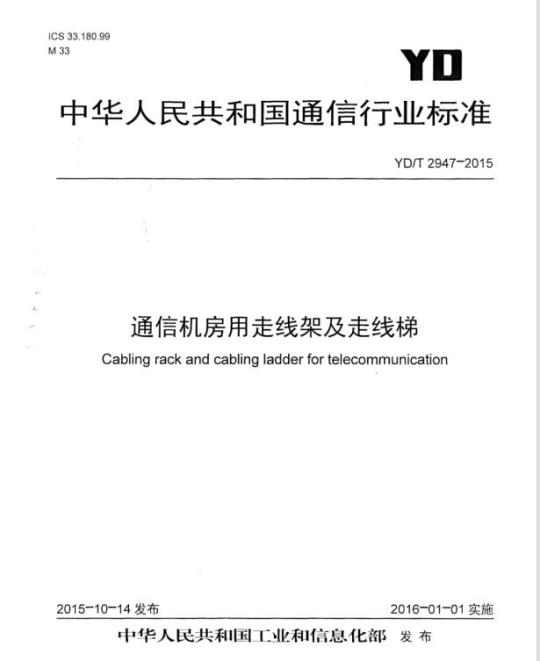

ICS33.180.99
中华人民共和国通信行业标准
YD/T2947-2015
通信机房用走线架及走线梯
Cabling rack and cabling ladderfor telecommunication2015-10-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
3术语和定义
4分类和规格…
规格·
5要求+
使用环境
总体要求
材料·
接地要求
机械强度性能
环境性能·
限用物质含量
试验方法
试验环境条件
外观、结构尺寸和装配要求
接地要求·
机械强度试验
6.6环境试验
限用物质含量的试验
7检验规则-
7.1总则…
7.2出厂检验
7.3型式检验·
8标志、包装、运输和储存.
8.1标志
8.2包装
8.3运输
YD/T2947-2015
YD/T2947-2015
本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:中国信息通信研究院、中国电信集团公司、中国铁通集团有限公司、深圳日海通讯技术股份有限公司、上海邮电设计咨询研究院有限公司、南京华脉科技股份有限公司、江苏通鼎通信设备有限公司、深圳市科信通信技术股份有限公司、常州太平通讯科技有限公司、南京普天通信股份有限公司、宁波隆兴电信设备制造有限公司、苏州新海宜通信科技股份有限公司、江苏荣联科技发展股份有限公司、万马电子医疗有限公司、福建八达电信技术有限公司。本标准主要起草人:廖运发、马俊、王晨、侯福平、王平、杨东哲、王冰、杨定宇、刘东洋、欧阳星涛、韩正伟、柏静、朱艳玲、卢亚林、陈威一、陈建平、罗少文。I
1范围
通信机房用走线架及走线梯
YD/T2947-2015
本标准规定了通信机房用走线架和走线梯的术语和定义、分类和规格、要求、试验方法、检验规则和包装、标志、运输和储存。
本标准适用于通信机房和基站使用的走线架和走线梯(以及简称“走线架(梯)”)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T1800.4-1999极限与配合标准公差等级和孔、轴极限偏差表GB/T2408塑料燃烧性能的测定水平法和垂直法GB/T2423.1电工电子产品环境试验第2部分:试验方法试验A:低温(IEC60068-2-1:2007,IDT)GB/T2423.2电工电子产品环境试验第2部分:试验方法试验B:高温(IEC60068-2-2:2007,IDT)GB/T2423.3电工电子产品环境试验第2部分:试验方法试验Cab:设备用恒定湿热试验(IEC60068-2-78:2001,IDT)
GB/T2423.17-2008电工电子产品环境试验第2部分:试验方法试验Ka:盐雾(IEC60068-2-11:1981,IDT)
GB3098.1紧固件机械性能螺栓、螺钉和螺柱GB3098.4紧固件机械性能螺母细牙螺纹GB/T9286-1998色漆和清漆漆膜的划格试验GB/T26125电子电气产品中限用物质的限量要求GB/T26572电子电气产品六种限用物质(铅、汞、镉、六价铬、多溴联苯和多溴二苯醚)的测定3术语和定义
下列术语和定义适用于本文件。3.1
走线架CablingRack
机房中专门用来安放、固定和整理线缆的装置,通常用于合理布放通信机房中进出的光缆、电缆、数据缆等线缆,使整个机房的布线整齐有序。3.2
走线梯CablingLadder
用来安放、固定和整理竖直方向线缆的走线架。YD/T2947-2015
4.分类和规格
4.1分类
4.1.1主材
按走线架(梯)的主材可分为:钢材:
—铝材。
4.1.2使用场合
按走线架(梯)的使用场合可分为:室内型:
室外型。
4.2规格
按产品的外形宽度尺寸,走线架(梯)包括以下规格:200mm300mm、400mm、500mm、600mm700mm、800mm、1000mm。
注:当用户提出要求并与制造厂协商,可以生产上述规格以外的产品。5要求
5.1使用环境
5.1.1工作温度
室外:一40℃~+65℃
室内:一15℃~+40℃
5.1.2相对湿度:
室外:≤93%(+40℃时)
室内:≤85%(+30℃时)
5.2总体要求
5.2.1外观
走线架(梯)表面应光滑、均匀、致密,不得有起皮、气泡、花斑、局部未镀、伤痕等缺陷:应不露出金属基底;且色泽应均匀,同一批产品应无明显色差。5.2.2涂层
走线架(梯)涂层不应有剥离、起皮、凸起等现象。5.2.3焊接处
走线架(梯)焊接处表面应均匀,无漏焊、无裂纹、无夹渣、无烧穿、无弧坑。5.2.4结构与尺寸
走线架(梯)的结构与尺寸要求如下:走线架(梯)宽度≥800mm时,走线架(梯)中间位置应增加1条主梁:走线架采用双层结构时,双层高度间隔宜为250mm或300mm,立柱或吊杆间隔应不大于1500mm;
宽度偏差应满足GB/T1800.4-1999规定的IT14级标准公差要求;2
一横档间距应不大于300mm,间隔偏差应不超过士5mm。5.2.5装配要求
YD/T2947-2015
走线架(梯)结构应牢固,装配应具有一致性和互换性,紧固件应无松动,外露和操作部位锐边应倒角。机械部份应装卸灵活、可靠。5.3材料
5.3.1涂覆处理要求
走线架(梯)采用涂覆处理的金属结构件,其涂层与基体应具有良好的附着力,附着力应不低于GB/T9286-1998表1中2级要求。
5.3.2配件要求
走线架(梯)螺母的机械性能应符合GB3098.4中螺纹的强度要求。螺栓的机械性能应符合GB3098.1中螺纹的强度的要求。
5.3.3燃烧性能
走线架(梯)中塑件和挤出件制品应采用阻燃材料,其阻燃等级应达到GB/T2408中V-0级的要求。5.4接地要求
走线架(梯)应有完善的接地系统,相邻走线架之间应有可靠的电气连接,连接导线截面积应不小于6mm,连接电阻应不大于0.1Q。5.5机械强度性能
5.5.1走线架(梯)承载能力
按6.5试验方法试验,试验中形变量H1应≤10mm,卸去相应负载后永久形变量H2应≤5mm5.5.2支吊架承载能力
应能承受相应规格、层数梯架的额定均布载荷,经负载试验后,支吊架不应有明显的永久变形,焊口或螺栓连接处不应有裂纹和变形。5.6环境性能
5.6.1高温试验
按6.6.1试验方法试验,试验后走线架(梯)及其部件应符合5.2.1、5.2.2、5.2.3的要求。5.6.2低温试验
按6.6.2试验方法试验,试验后走线架(梯)及其部件应符合5.2.1、5.2.2、5.2.3的要求。5.6.3湿热试验
按6.6.3试验方法试验,试验后走线架(梯)及其部件应符合5.2.1、5.2.2、5.2.3的要求。5.6.4盐雾试验
按6.6.4试验方法试验,试验后走线架(梯)及其部件应符合5.2.1、5.2.2、5.2.3的要求。5.7限用物质含量
当用户要求时,走线架(梯)组件组成材料应符合GB/T26572的规定。6试验方法
6.1试验环境条件
试验在标准大气条件下进行,标准大气条件为:温度15℃~35℃
YD/T2947-2015
一相对湿度不大于75%:
一—大气压力为70kPa~106kPa。6.2外观、结构尺寸和装配要求
6.2.1外观
用目视方法检查外观、涂层和焊接处。结果应符合5.2.1、5.2.2、5.2.3的要求。6.2.2结构尺寸和装配要求
用卡尺或卷尺检测走线架(梯)外形尺寸,用装配工具手工检查紧固件,用裸手触摸外露和操作部位。结果应符合5.2.4和5.2.5的要求。6.3材料
6.3.1涂层附着力
按GB/T9286-1998第7章规定进行涂层附着力试验。6.3.2配件
螺母螺纹的机械性能试验方法按照GB3098.4的规定。螺栓的螺纹机械性能试验方法按照GB3098.1的规定。
6.3.3燃烧性能试验
按GB/T2408中的规定进行燃烧性能试验。6.4接地要求
用千分尺、游标卡尺检测连接导线截面积:用接触电阻测试仪测试相邻走线架之间的连接电阻。结果应符合5.4的规定。
6.5机械强度试验
6.5.1走线架(梯)承载能力试验6.5.1.1试验条件
走线架(梯)的最小静载荷根据宽度大小计算,见公式(1):P=600×/×h
式中:
P走线架(梯)最小承载重量,单位为kg(千克);1走线架(梯)承载长度,单位为m(米);h走线架(梯)宽度,单位为m(米)。示例:宽度为400mm的钢走线架(梯)的每米的最小静载荷应为600×1×0.4=240kg。6.5.1.2试验步骤
按以下步骤进行试验:
a)按图1所示安装好支架。
b)取一件无拼接的直线段作为试样,试样水平放置在支架上,两端及两侧不受任何约束,支撑跨距为1500mm,试件两端的外伸长度相等。用游标高度尺测量试样中心点距离地面的距离H。c)为便于对试样加载,允许用厚1mm,长度不大于1m的钢板或网板置放在支架跨距内的横档上,两块钢板之间不能搭接,钢板重量应计入载荷总重量,载荷材料可用钢条、铅锭或其他材料。均匀摆放于走线架(梯)表面。
说明:1—托盘、梯架试件:2Φ25圆钢:3一钢支架底座:4一V型钢(宽30mm,高20mm,开有深5mm、120°的V形槽)。图1支架安装
YD/T2947-2015
d)均匀加载1h后测量试样中心点距离地面的距离H3,同时计算走线架(梯)试验中形变量大小,计算方法见公式(2):
HI=H-H3
式中:
Hl一走线架(梯)试验中形变量,单位为mm(毫米):H一走线架(梯)试验前试样中心点距离地面的距离,单位为mm(毫米):H3一一走线架(梯)试验中试样中心点距离地面的距离,单位为mm(毫米)。(2)
e)卸去载荷后,测量试样中心点距离地面的距离H4,同时计算试验后永久形变量大小,计算方法见公式(3):
H2=H-H4
式中:
H2一走线架(梯)试验后永久形变量,单位为mm(毫米):H一走线架(梯)试验前试样中心点距离地面的距离,单位为mm(毫米):一走线架(梯)试验后试样中心点距离地面的距离,单位为mm(毫米)。H4
试验后,H1和H2应符合5.5.1的要求。6.5.2支吊架额定均布载荷试验
根据不同安装方式,安装完毕以后的走线架(梯)按照6.5.1.1规定的载荷,均匀施加1h后。结果应符合5.5.2的要求。
6.6环境试验
6.6.1高温试验
将无包装的走线架(梯)(含主材、紧固件、紧固螺丝等)置于试验箱内,试验程序按GB/T2423.2中“试验Bb”方法进行试验,室外型试验温度为80℃土2℃,室内型试验温度为55℃土2℃,试验时间为48h。试验结束后在正常大气条件下恢复1h后,在常温下进行测试。结果应符合5.6.1的要求。6.6.2低温试验
将无包装的走线架(梯)(含主材、紧固件、紧固螺丝等)置于试验箱内,试验程序按GB/T2423.1中“试验Ab”方法进行试验,室外型试验温度为一40℃土2℃,室内型试验温度为一25℃土2℃,试验时间为48h。试验结束后在正常大气条件下恢复1h后,在常温下进行测试。结果应符合5.6.2的要求。5
YD/T2947-2015
6.6.3湿热试验
将无包装的走线架(梯)(含主材、紧固件、紧固螺丝等)置于试验箱内,试验程序按GB/T2423.3“试验Cab”方法进行试验,试验温度为40℃土2℃,相对湿度为93%土3%,室外型试验时间为144h,室内型试验时间为48h。试验后在正常大气条件下恢复2h后,在常温下进行测试。结果应符合5.6.3的要求。6.6.4盐雾试验
将无包装的走线架(梯)(含主材、紧固件、紧固螺丝等)置于试验箱内,试验程序按GB/T2423.17-2008“试验Ka”方法进行试验,试验温度为35℃土2℃,盐水浓度5%,室外型试验时间为96h,室内型试验时间为48h。试验结束时立即取出试件用清水冲洗,不能破坏腐蚀点状态,清洗后在标准的试验大气条件下恢复1h,再进行测试,结果应符合5.6.4的要求。6.7限用物质含量的试验
限用物质含量的试验方法按GB/T26125的规定。7检验规则
7.1总则
走线架(梯)应经质量检验部门检验,检验合格后方可出厂,出厂产品应附有质量检验合格证。检验分出厂检验和型式检验。
7.2出厂检验
产品出厂检验可分为100%检验和抽样检验。7.2.1单位产品和检验批
单位产品为单个走线架(梯):检验批为在同一段时间内,采用相同原材料和相同工艺连续生产的同型号的单位产品作为一个检验批。7.2.2100%检验
所有产品出厂应对外观按本部分6.2.1规定的试验方法进行100%的检验,并满足本部分5.2.1的规定。7.2.3抽样检验
出厂检验中接地要求和机械负载性能应进行抽样检验。抽样检验应在一个检验批中随机抽取2个单位产品,并按表1的规定进行。
表1出厂检验和型式检验项目、要求和试验方法序号
总体要求
燃烧性能
接地要求
检验项目
走线架(梯)额定均布载荷
机械负载
支吊架额定均布载荷
高温试验
环境性能bzxz.net
低温试验
湿热试验
盐雾试验
限用物质含量
注1:√为需检验项目
注2:限用物质含量试验只有在最终用户提出时适用6
出厂检验项目
型式检验项目
试验方法
