HG/T 4080-2009
基本信息
标准号： HG/T 4080-2009
中文名称：尿素合成塔氦渗漏试验方法
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：170371
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 4080-2009.Helium leakage test method for urea reactor.
1范围
HG/T 4080规定了尿素合成塔氦渗漏试验的准备、装置方法步骤、评定验收和试验报告。
HG/T 4080适用于尿素装置中尿素合成塔的简体衬里层纵、环焊缝、封头衬里层拼接焊缝、法兰与镶环的角焊缝、法兰盖与镶环及盖板的连接焊缝、接管与设备衬里层的角接焊缝等有无穿透性缺陷的检查。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 150钢制压力容器.
GB/T 9842尿素合成塔技术条件
JB/T 4730.5 承压设备无损检测 第5部分:渗透检测
3试验前准备
3.1尿素合成塔的焊缝质量应符合GB 150和GB/T 9842的要求。
3.2尿素合成塔制造完工后应进行水压试验,然后对衬里焊缝进行100%渗透检测，渗透检测方法按GB/T 9842 和JB/T 4730. 5的规定。
3.3尿素合成塔的氦渗漏试验应在水压试验和按JB/T 4730.5渗透检测后进行。
3.4尿素合成塔在氦渗漏试验之前可以进行一次简便的预先检漏,如从检漏管加人干燥的空气或惰性气体,排除检漏管、表接头、阀门及衬里层等较大的泄漏点。
3.5衬里层内所有焊缝表面及其两侧油脂、灰尘、水分、有色试剂残留物以及其他可能遮住泄漏点的污物必须清理干净,清洗剂的氯离子含量不超过25mg/L,被检部位的表面应清洁和干燥。
1范围
HG/T 4080规定了尿素合成塔氦渗漏试验的准备、装置方法步骤、评定验收和试验报告。
HG/T 4080适用于尿素装置中尿素合成塔的简体衬里层纵、环焊缝、封头衬里层拼接焊缝、法兰与镶环的角焊缝、法兰盖与镶环及盖板的连接焊缝、接管与设备衬里层的角接焊缝等有无穿透性缺陷的检查。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 150钢制压力容器.
GB/T 9842尿素合成塔技术条件
JB/T 4730.5 承压设备无损检测 第5部分:渗透检测
3试验前准备
3.1尿素合成塔的焊缝质量应符合GB 150和GB/T 9842的要求。
3.2尿素合成塔制造完工后应进行水压试验,然后对衬里焊缝进行100%渗透检测，渗透检测方法按GB/T 9842 和JB/T 4730. 5的规定。
3.3尿素合成塔的氦渗漏试验应在水压试验和按JB/T 4730.5渗透检测后进行。
3.4尿素合成塔在氦渗漏试验之前可以进行一次简便的预先检漏,如从检漏管加人干燥的空气或惰性气体,排除检漏管、表接头、阀门及衬里层等较大的泄漏点。
3.5衬里层内所有焊缝表面及其两侧油脂、灰尘、水分、有色试剂残留物以及其他可能遮住泄漏点的污物必须清理干净,清洗剂的氯离子含量不超过25mg/L,被检部位的表面应清洁和干燥。
标准图片预览
标准内容

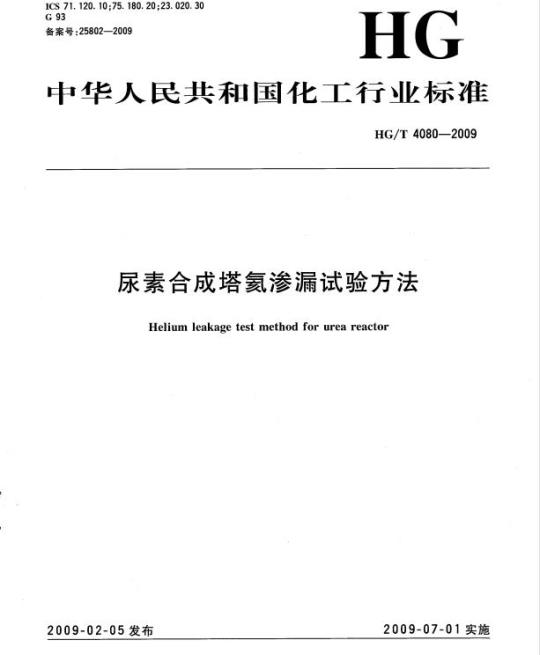

ICS71.120.10;75.180.20;23.020.30G93
备案号：25802—2009
中华人民共和国化工行业标准
HG/T4080—2009
尿素合成塔氢渗漏试验方法
Helium leakage test mcthod for urea reactor2009-02-05发布
2009-07-01实施
华人民和国业知售息化都
本标准由中国石油化学工业协会提出。本标准由化学工业机械设备标准化技术委员会归口。本标准起草单位：中国石化集团南化公司化工机城厂。本标准主要起草人：姜瑶,吕延茂。YKNKa
HG/T4080—2009
1范围
尿素合成塔氨渗漏试验方法
HG/T4080—2009
本标滩规定了尿素合成塔氨渗漏试验的准备、装置、方法步骤、评定验收和试验报告。本标准适用于尿素装置中尿素合成塔的简体衬里层纵、环焊缝、封头衬卫层拼接焊缝、法兰与镶环的角焊缝、法兰盖与镶环及盖板的连接焊缝、接管与设备衬单层的角接焊缝等有无穿透性缺陷的检查。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器
GIB/T9842尿索合成塔技术条件
JB/T4730.5承压设备光损检测
第5部分：渗透检测
3试验前准备
3.1尿素合成塔的焊缝质量应符合G13150和GB/T9842的要求，3.2尿素合成塔制造完工后应进行水压试验，然后对衬单焊缝进行100%渗透检测，渗透检测方法按GB/T9842和JB/T4730.5的规定。3.3尿素合成塔的氨渗漏试验应在水压试验和按JB/T4730.5渗透检测后进行。3.4尿素成塔在氮渗漏试验之前可以进行一次简便的颜先检漏，如从检漏管加入→燥的空气或惰性气体，排除检漏管、表接头、阀门及衬里层等较大的泄漏点。3.5衬里层内所有焊缝表面及其两侧油脂、灰尘、水分、有色试剂残留物以及其他可能遮住泄漏点的污物必须清理干净，清洗剂的氯离子含量不超过25mg/L，被检部位的表面应清洁和干燥。4
试验装置
4.1试验装置
进行氨渗漏试验应具备如下装置：氨检仪器、标准溺孔、氮气瓶、阀门、压力表、高压胶管、4.2装置要求
4.2.1氮检仪器刻度值牟少为1×10-Pa·m°/s,检溯过程中，操作者应严格按氢检仪器说明书的要求进行操作，
4.2.2正力表应校验合格，量程为试验压力的1.5～3借。在设备上至少装二只相同的压力表，分别装在氮气进口与出处。
4.2.3装置上所有连接件，阀门应严密不漏，安全可靠，接头处用合适的材料加以密封。4.2.4试验时应避升形成气流的场所5试验方法和步骤
5.1按图1用胶管将尿素合成塔筒节.封头、接管等部件的检漏孔依饮串联，形成尿索合成塔的氨检漏系统，并保证畅通。
HG/T 4080—2009
图 1 试验装置连接图
YKONKAc
HG/T 4080-—2009
5.2氮检仪器用于检测之前，应通预热，预热的最少时问按照仪器制造厂的规定，待仪器稳定后，用不低于1×10-7Pa·m3/：标准泄漏孔对仪器进行校准后，将膜吸深头与氢检仪通过软管相连，方可用于检测：
5.3打开进气、山气端阅门，从进气端阀门向尿素合成塔检漏系统中充人氨气，用氨检仪器的膜吸探头靠近出气端阀门气体出口处检测，仪器显尔有氢气溢出即关闭山气端阀门绨续充气室表压5×10-2MPa关闭进气端阀门保压30min以上。5.4用仪器吸探头扫过焊缝表面，探头与焊缝表面之间的距离与仪器膜吸力有关，一般不大3II1，探头移动速率与软管长短及仪器嗅吸力有，股不大于5mm/s。5.5尿素合成塔焊缝氮检应有序进行，从被检焊綫的最低点并始，而后渐进向上检测。5.6检测过程中，每30min设定为氮检仪校准时点：仪器校准无异常，本时段检测区域的结果有效，否则，结果视为无效，调整氮检仪重新检测该时段扫过的焊缝表面。5.7所有焊缝检测完毕后，再次打开出气端阀门，将氮检仪器探头靠近出气端阀门出口处检测，显示有氨气溢山，说明氨渗漏试验结果有效。6评定验收
6.1除另有规定外，若检测的泄漏率不超过1×10-6Pa·m2/s，视为合格。6.2发现，确定不合格的焊缝，如确认其为穿透性缺陷，则必须进行返修，幸新对缺陷部位检阐，直至合格。
7试验报告
试验报告应包括小列内容：
设备名称、位号、出厂编等。
氮检仪器、标准孔的名称、编号。c）试验部位。免费标准bzxz.net
d）压力丧量程、型号、编号。
e），试验介质。
f）试验压力。
保压时间。
h）试验结果。
试验人员。
试验日期。
中华人民共和国
化工行业标准
尿素合成塔氨渗漏试验方法
HG/T 4080—2009
出版发行化学工业出版社
(北京市东城区青年湖南德：3号屿致编码100311)北京云沿印删有限责任公司印装880m12301/16印张字「
2009年6月北京第1版第1次印刷
书号1550256705
购书咨询：01-64518888
誉后服务：01064518899
网址：http：//cig.com.cl600008000
凡购买本书,如有缺损质虽问题，本社销害中心负责调换。定价：8.00元
版权所有连者必究
