YD/T 2968-2015.40 Gbit/s PIN-TIA ROSA for optical communications.
1范围
YD/T 2968规定了光通信用40Gbit/s (涵盖39.81Gbit/s- 43.02Gbit/s) PIN-TIA光接收组件的缩略语、术语和定义、光接口与电接口的技术指标要求、引脚排列和引脚功能定义、外形尺寸、测试方法、可靠性试验、检验规则、以及标志、包装、运输和储存要求。
YD/T 2968适用于单信道、强度调制、直接检测方式的40Gbit/s PIN-TIA光接收组件(以下简称为40G PIN-TIA ROSA)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2421.1-2008 电工电子产品环境试验概述和指南
GB/T 2828.1-2012 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 26125-2011 电子电气产品六种限用物质(铅、汞、镉、六价铬、多溴联苯和多溴二苯醚)的测定
GB/T 26572-2011 电子电气产 品中限用物质的限量要求
YD/T 1199.1-2002 SDH光发送/光接收模块技术要求一SDH 10Gbit/s光接收模块
YD/T 1353-2005 光通信用高速光探测器前置放大器组件技术要求及测试方法
YD/T 1812.3- 2008 10Gbit/s同轴连接型光发射组件 (TOSA)和同轴连接型光接收组件(ROSA)技术要求及测试方法第3部分: 10Gbit/s ROSA
SJ/T 11364-2006电子信息产品污染控制标识要求

ICS33.180.01

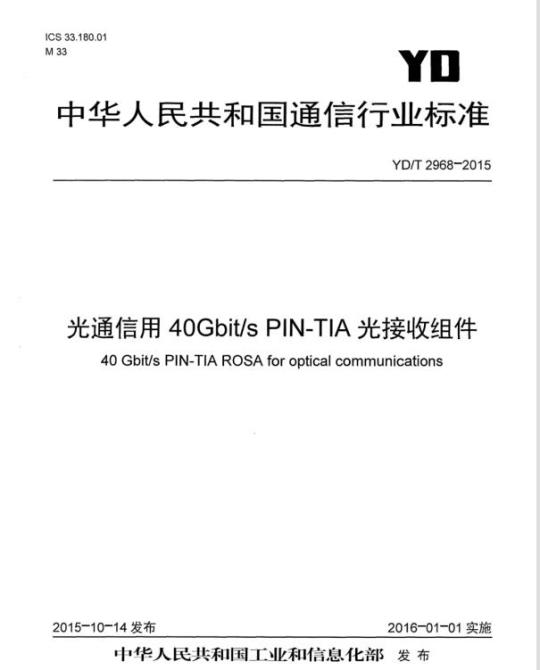

中华人民共和国通信行业标准
YD/T2968-2015
光通信用4OGbit/sPIN-TIA光接收组件4o Gbit/s PIN-TIAROSAforopticalcommunications2015-10-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件
3缩略语：
4术语和定义·
5技术要求·
分类·
5.2封装形式
眼图模板
极限条件·
光接口技术指标要求
5.6电接口技术指标要求·
引脚排列、引脚功能定义和外形尺寸5.7
5.8环保符合性·
测试方法·
测试环境要求
测试仪器要求
测试方法·
可靠性试验·
可靠性试验环境要求
可靠性试验要求·
7.3ESD阀值、机械完整性、非工作环境试验、工作环境试验失效判据·8检验规则
检验分类
出厂检验
8.3型式检验*
9标志、包装、运输和储存
9.3运输
9.4储存
附录A（规范性附录）40GPIN-TIAROSA引脚排列、引脚功能定义和外形尺寸YD/T2968-2015
YD/T2968-2015
本标准按照GB/T1.1-2009给出的规则起草。本标准在制定过程中，主要参考了ITU-TG.693（2009）《局内系统（Intra-officeSystem）的光接口》，ITU-TG.959.1（2012）《光传送网（OTN）的物理层接口》、IEEE802.3-2012《IEEE以太网标准》和XLMDMSA（2008）《40Gbit/s小型化器件多源协议》，并结合我国光通信用PIN-TIA光接收组件的制造和应用情况制定。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：武汉烽火科技集团有限公司、中兴通讯股份有限公司、中国信息通信研究院、深圳新飞通光电子技术有限公司、华为技术有限公司。本标准主要起草人：周丹、邹晖、武成宾、赵文玉、陈悦、徐昱。II
1范围
光通信用4OGbit/sPIN-TIA光接收组件YD/T2968-2015
本标准规定了光通信用40Gbit/s（涵盖39.81Gbit/s~43.02Gbit/s）PIN-TIA光接收组件的缩略语、术语和定义、光接口与电接口的技术指标要求、引脚排列和引脚功能定义、外形尺寸、测试方法、可靠性试验、检验规则、以及标志、包装、运输和储存要求。本标准适用于单信道、强度调制、直接检测方式的40Gbit/sPIN-TIA光接收组件（以下简称为40GPIN-TIAROSA）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2421.1-2008电工电子产品环境试验概述和指南GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T26125-2011电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测定
GB/T26572-2011电子电气产品中限用物质的限量要求YD/T1199.1-2002SDH光发送/光接收模块技术要求—SDH10Gbit/s光接收模块YD/T1353-2005光通信用高速光探测器—前置放大器组件技术要求及测试方法YD/T1812.3-200810Gbit/s同轴连接型光发射组件（TOSA）和同轴连接型光接收组件（ROSA）技术要求及测试方法第3部分：10Gbit/sROSASJ/T11364-2006电子信息产品污染控制标识要求ITU-TG.652单模光纤和光缆特性（Characteristicsofasingle-modeopticalfibreandcable）ITU-TG.653色散位移单模光纤和光缆特性（Characteristicsof adispersion-shiftedsingle-modeoptical fibre and cable)
ITU-TG.655非零色散位移单模光纤和光缆特性（Characteristicsofanon-zerodispersion-shiftedsingle-modeopticalfibreandcable)ITU-TG.657接入网用弯曲损耗不敏感单模光纤和光缆特性（Characteristicsofabending-lossinsensitivesingle-modeopticalfibreandcablefortheaccessnetwork)ITU-TG.709光传送网（OTN）的接口（Interfacesfortheopticaltransportnetwork（OTN)）ANSI/ESD-STM5.1-2007静电放电敏感度试验-人体放电模型（HBM）组成等级（Forelectrostaticdischarge sensitivitytesting-human bodymodel (HBM)component level)MIL-STD-348ANOTICE5系列射频连接器接口（RadiofrequencyconnectorinterfacesforMIL-C-3643,MIL-C-3650,MIL-C-3655,MIL-C-25516,MIL-C-26637,MIL-PRF-39012,MIL-PRF-49142,MIL-PRF-55339,MIL-C-83517)
YD/T2968-2015
TelcordiaGR-468-CORE：2004用于电信设备的光电器件通用可靠性保证要求（Genericreliabilityassurance requirements foroptoelectronic devices used intelecommunications equipment)3缩略语
下列缩略语适用于本文件。
4术语和定义
Bit ErrorRatio
Electro-Static Discharge
Extinction ratio
Forward Error Correction
Gigabit Ethernet
Multi-Source Agreement
Non-Return to Zero
Optical Return Loss
Optical Transport Network
Optical channel Transport UnitPhoto-Diode
Ptype-Intrinsic-N type
Pseudo-RandomBinarySequence
Radio Frequency
ReceiverOpticalSub-Assembly
Synchronous Digital HierarchySynchronous Transport ModuleTrans-Impedance Amplifier
TransmitterOptical Sub-Assembly40 Gbit/s Miniature Device
比特差错率
静电放电
消光比
前向纠错
吉比特以太网
多源协议
非归零
光回损
光传送网
光通道传送单元
光电二极管
P型-本征-N型（光电二极管）
伪随机二进制序列
光接收组件
同步数字系列
同步传送模块
跨阻抗放大器
光发送组件
40Gbit/s小型化器件
YD/T1353-2005界定的以及下列术语和定义适用于本文件。4.1
富OutputSignalVoltageSwing
输出信号电压摆幅
当有调制光信号输入时，PIN-TIA光接收组件每输出端口输出的交变电压信号的最大值与最小值之间的差。Www.bzxZ.net
5技术要求
5.1分类
4OGPIN-TIAROSA按照光纤线路应用及其对应速率的分类见表1。2
SDHSTM-256
OTNOTU3
表1光纤线路应用及对应速率
39.81Gbit/s
43.02Gbit/s
41.25Gbit/s
YD/T2968-2015
其中40GPIN-TIAROSA适用的SDHSTM-256和OTNOTU3的应用代码及应用说明见表2，适用的40GE的应用代码及应用说明见表3。表2适用的SDHSTM-256和OTNOTU3的应用代码及应用说明应用代码
VSR2000-3R1
VSR2000-3R1F
VSR2000-3R2
VSR2000-3R2F
VSR2000-3R3
VSR2000-3R3F
VSR2000-3R5
VSR2000-3R5F
VSR2000-3L1F
VSR2000-3L2F
VSR2000-3L3F
VSR2000-3L5F
VSR2000-3M1
PII1-3D5
P1I1-3D3
P11-3D1
1I1-3DIF
PIS1-3D1
1S1-3DIF
接收中心波长（nm）
注1：SDHSTM-256和OTNOTU3使用相同的应用代码注2：目标距离和衰减类别仅用于分类，而非用于规范光纤类型
ITU-TG.652
ITU-TG.652
ITU-TG.653
ITU-TG.655
ITU-TG.652
ITU-TG.652
ITU-TG.653
ITU-TG.655
ITU-T G.652
ITU-TG.655
ITU-TG.653
ITU-TG.652
ITU-TG.652
目标距离（km）
表3适用的40GE的应用代码及应用说明应用代码
40GBASE-FR
接收中心波长（nm）
注：目标距离和衰减类别仅用于分类，而非用于规范5.2封装形式
光纤类型
ITU-TG.652
目标距离（km）
衰减类别（dB）
衰减类别（dB）
本标准规定的4OGPIN-TIAROSA采用尾纤型蝶形封装结构，管壳为8针直流信号引脚，单模光纤尾纤输入，差分同轴射频接头输出。5.3眼图模板
40GPIN-TIAROSA使用的发送机端的光眼图模板分别为：SDHSTM-256、OTNOTU3应用的眼图模板如图1、表4所示：-40GE应用的眼图模板如图2、表5所示。3
YD/T2968-2015
1信号中心
平均幅度
0信号中心
平均幅度
发送机NRZ码输出光眼图模板
光眼图模板
注：x2~x=0、x~x=1不必为等间距t
4OGbit/sNRZ码参数
1信号中心
平均幅度
0信号中心
平均幅度
发送机NRZ码输出光眼图模板二
表5光眼图模板二
极限条件
40GPIN-TIAROSA的极限条件见表6。参数名称
存储温度
管壳工作温度
相对湿度
输入平均信号光功率
ESD阈值
40Gbit/sNRZ码参数
表6极限条件
最小值
最大值
最小光过载数值+1
冲击率
5x10-5
参数名称
尾纤弯曲半径
“仅适用于ITU-TG657光纤
5.5光接口技术指标要求
表6（续）
最小值
40GPIN-TIAROSA的光接口技术指标要求见表7和表8。表7不使用前向纠错（FEC）下的光接口技术指标项目：
接收波长范围
最低灵敏度bc
最小光过载
接收点最大反射
接收波长范围
最低灵敏度be
最小光过载“
接收点最大反射
VSR2000-3R1
1290-1330
P111-3D3
1530-1565
VSR2000-3R2
1530-1565
PII1-3DI
1307-1317
VSR2000-3R3
1530-1565
P1S1-3DI
1310-1314
VSR2000-3R5
1530-1565
40GBASE-FR
1530-1565
最大值
VSR2000-3M1
1290-1330
YD/T2968-2015
P111-3D5
1530-1565
注：接收机灵敏度在全寿命期间内随时间推移可发生较显著的退化，为保证寿命终了时的指标，灵敏度初始值一般需要比所列的指标值小2dB~4dB或者更多。如：指标值为一6dBm，初始值可能需要达到一10dBm或以下所有指标数值均为至寿命终了时的数值，包括在所允许的最坏运行条件（温度和湿度范围）下至寿命终了时。BER=1x10-12，PRBS231-1测试序列，NRZ编码方式。“要求在发送机以下工况下达到（为允许的最差工况），使用背对背测试：SDHSTM-256/OTNOTU3应用：EX=8.2dB，图1和表4中眼图模板的最差眼图情形，ORL=24dB；40GE应用：EX=8.2dB，图2和表5中眼图模板的最差眼图情形，ORL=20dB表8使用前向纠错（FEC）下的光接口技术指标项目
接收波长范围
最低灵敏度be
最小光过载6
接收点最大反射
项目：
接收波长范围
最低灵敏度bc
最小光过载
接收点最大反射
VSR2000-3R1FVSR2000-3R2FVSR2000-3R3FVSR2000-3R5FVSR2000-3L1FVSR2000-3L2F1290-1330
1530-1565
VSR2000-3L3FVSR2000-3L5F
1530-1565
1530-1565
1530-1565
1I1-3DIF
1307-1317
1530-1565
1S1-3DIF
1310-1314
1290-1330
1530-1565
注：接收机灵敏度在全寿命期间内随时间推移可发生较显著的退化，为保证寿命终了时的指标，灵敏度初始值一般需要比所列的指标值小2dB~4dB或者更多。如指标值为一6dBm，初始值可能需要达到一10dBm或以下只限于OTNOTU3应用：所有指标数值均为至寿命终了时的数值，包括在所允许的最坏运行条件（温度和湿度范围）下至寿命终了时。
bBER=1x×10-12，PRBS231-1测试序列，NRZ编码方式，FEC应符合ITU-TG709的规范。要求在发送机以下工况下达到（为允许的最差工况），使用背对背测试：EX=8.2dB，图1和表4中眼图模板的最差眼图情形，ORL=24dB5
YD/T2968-2015
5.6电接口技术指标要求
40GPIN-TIAROSA的电接口技术指标要求见表9电接口技术指标
参数名称
电源电压
PIN工作电压
TIA工作电压
输出阻抗
输出信号电压摆幅
适用条件
PIN反向偏置
5.7引脚排列、引脚功能定义和外形尺寸最小值
待研究
典型值
+3.3V、+5V系列
最大值
待研究
尾纤型40GPIN-TIAROSA的引脚排列、引脚功能定义和外形尺寸见附录A，插拔型4OGPIN-TIAROSA的引脚排列、引脚功能定义和外形尺寸本标准不作出规定，5.8环保符合性
40GPIN-TIAROSA中有毒有害物质的限量应符合GB/T26572-2011的要求，并依照GB/T26125-2011的规定执行。
6测试方法
测试环境要求
测试环境要求应满足GB/T2421.1-2008中5.3的要求。或：温度：15C~35C；
-相对湿度：45%~75%；
大气压力：86kPa~106kPa
当不能在标准大气条件下进行测试时，应在测试报告上写明测试环境条件。6.2测试仪器要求
测试所用的仪器仪表应在规定的有效校准期内，如无特殊说明，其精度应高于所测参数精度至少个数量级。
6.3测试方法
6.3.1灵敏度的测试
按YD/T1812.3-2008中附录A.1的规定进行测试，将被测器件换成40GPIN-TIAROSA。6.3.2光过载的测试
按YD/T1812.3-2008中附录A.2的规定进行测试，将被测器件换成40GPIN-TIAROSA。6.3.3反射的测试
按YD/T1199:1-2002中7.3的规定进行测试，将被测光接收模块换成40GPIN-TIAROSA。7可靠性试验
可靠性试验环境要求
同6.1。
7.2可靠性试验要求
可靠性试验要求应符合表10的规定。6
