YD/T 2957-2015.Technical specification for content switch supporting IPv4/IPv6.
1范围
YD/T 2957规定了具有双栈内容交换功能的以太网交换机支持IPv4和IPv6双协议栈的技术要求,包括具有双栈内容交换功能的以太网设备在功能、协议、性能、安全性、管理维护以及环境方面的技术要求。
YD/T 2957适用于具有双栈内容交换功能的以太网交换机或者集成了双栈内容交换功能的网络设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1099-2013 以太网交换机技术要求
YD/T 1255-2013 具有路由功能的以太网交换机技术要求
YD/T 1691-2007 具有内容交换功能的以太网交换机设备技术要求
YD/T 1698-2007 IPv6网络 设备技术要求一具有 IPv6路由功能的以太网交换机
IEEE 802.3ad 信息技术一系统间的通信和信息交换-局域网和城域网一特殊需求一CSMA/CD及物理层规范多路链接部分的集合( Amendment to Carrier Sense Multiple Access with Collision Detection
(CSMA/CD)-Access method and physical layer specifications-Aggregation of multiple link segments)

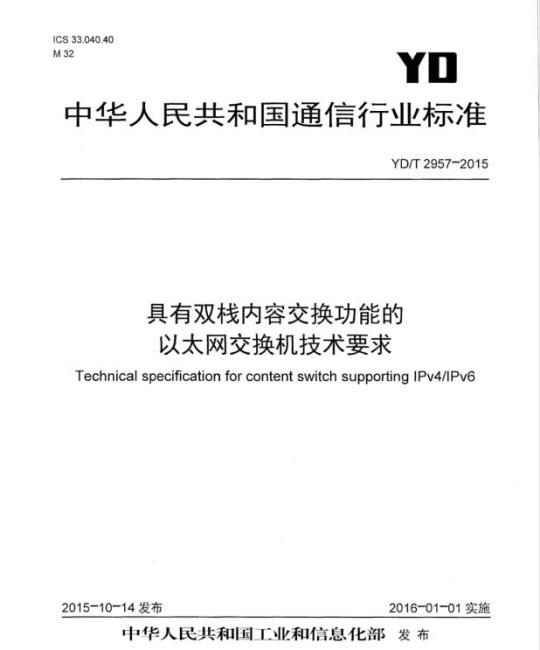

ICS33.040.40
中华人民共和国通信行业标准
YD/T2957-2015
具有双栈内容交换功能的
以太网交换机技术要求
TechnicalspecificationforcontentswitchsupportingIPv4/lPv62015-10-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布。
范围·
2规范性引用文件…
3术语、定义和缩略语
3.1术语和定义…
3.2缩略语·
4具有双栈内容交换功能的以太网交换机设备通用功能要求4.1功能划分
总体功能要求，
5接口类型及特性要求
10/100M以太网接口·
千兆以太网接口…
万兆以太网接口·
40G以太网接口·
100G以太网接口
具有双栈内容交换的以太网交换机设备功能概述和典型应用6.1
功能概述·
典型应用.·
业务功能要求·
功能·
负载均衡功能··
会话保持功能
服务器健康检查功能
Cache重定向
网络地址翻译（NAT）
概述·
静态NAT.
动态NAT·
协议要求
链路层协议
TCP/IP协议族
应用层协议
路由协议·
YD/T2957-2015
YD/T2957-2015
10安全性要求
网络安全
10.2应用安全·
ACL功能要求
防DOS/DDOS攻击能力.
性能指标
数据转发性能指标
传输层性能指标
应用层性能指标·
11.4性能优化部分
12、双机热备
13运行维护要求·
运行维护定义·
13.2运行和维护具体规定
13.3简单网络管理协议
RMONMIBS
14环境要求
温度、湿度条件
防尘要求
防电磁干扰要求…
14.4抗电磁干扰的能力
防雷击能力·
15电源与接地要求
15.1电源·
接地要求wwW.bzxz.Net
YD/T2957-2015
本标准是具有内容交换的以太网交换设备系列标准之一。该系列标准的结构和名称如下：YD/T1691《具有内容交换功能的以太网交换机设备技术要求》：-YD/T1941《具有内容交换功能的以太网交换机设备测试方法》；-YD/T2957《具有双栈内容交换功能的以太网交换机技术要求》：《具有双栈内容交换功能的以太网交换机测试方法》。本标准编制依据GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司。本标准主要起草人：杨天乐、马琼芳、马科、顾戎、张宇华。m
1范围
YD/T2957-2015
具有双栈内容交换功能的以太网交换机技术要求本标准规定了具有双栈内容交换功能的以太网交换机支持IPv4和IPv6双协议栈的技术要求，包括具有双栈内容交换功能的以太网设备在功能、协议、性能、安全性、管理维护以及环境方面的技术要求。本标准适用于具有双栈内容交换功能的以太网交换机或者集成了双栈内容交换功能的网络设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1099-2013以太网交换机技术要求YD/T1255一2013具有路由功能的以太网交换机技术要求YD/T1691-2007
具有内容交换功能的以太网交换机设备技术要求YD/T16982007IPv6网络设备技术要求—-具有IPv6路由功能的以太网交换机IEEE802.3ad
IEEE802.1Q
IEEE802.1w
信息技术一系统间的通信和信息交换-局域网和城域网一特殊需求一CSMA/CD及物理层规范多路链接部分的集合（AmendmenttoCarrierSenseMultiple Access with Collision Detection (CSMA/CD) -Access method andphysical layer specifications-Aggregation ofmultiple link segments)信息技术一系统间的通信和信息交换一局域网和城域网一虚拟桥接局域网(Virtual Bridged Local Area Networks IEEEComputerSocietyDocument)信息技术一系统间的通信和信息交换一局域网和城域网通用规范第3部分：媒体访问控制(MAC）桥接器修改件2：快速在配置(Localandmetropolitanareanetworks -Common specifications -Part3:Media access control (MAc) bridges;Amendment2:Rapidreconfiguration)）3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
内容交换ContentSwitch
从传输层到应用层的交换，能够根据传输层到应用层的内容或者特定信息进行转发、负载均衡和会话保持。
健康检查HealthCheck
YD/T2957-2015
对服务器的硬件、软件、网络和服务的探测，以避免因某一台或者某些服务器发生故障而造成某些用户连接中断。
负载均衡LoadBalance
使大量的业务访问在不同服务期间进行分配，保证低性能的服务器不会成为系统的瓶颈，同时使高性能服务器的能力得到充分利用的方法。本文件中使用的负载均衡包括本地服务器群负载均衡和广域网使用的全局负载均衡。
会话保持SessionPersistence
在一段时间内将同一客户的某一类型请求绑定至同一台服务器上，使得这一时间段中该客户端所有该类型请求均由同一服务器进行处理。3.1.5
具有内容交换功能的以太网交换机ContentSwitchDevice具有4至7层交换能力的以太网交换机，能够根据数据流中的传输层至应用层的信息实现对数据流量的交换与分配，在运营商网络中一般位于用户接入点或Cache节点，以及IDC的出口处，用以完成负载均衡、会话保持，以及Cache重定向等功能，以合理分配网络带宽及服务器资源。3.1.6
具有双栈内容交换功能的以太网交换机ContentSwitchSupportingIPv4andIPv6同时具备IPv4和IPv6协议处理能力的具有内容交换功能的以太网交换机。3.2缩略语
下列缩略语适用于本文件。
Authentication Authorization AccountingAccess Control List
Address Resolution Protocol
Border Gateway Protocol
Content Distribution NetworkDomain Name Service
FileTransferProtocol
Global Server Load Balance
Hypertext Transfer Protocol
Internet Control MessageProtocolInternet Data Center
Internet Protocol Version 4
InternetProtocol Version 6
Lightweight Directory Access ProtocolManagement InformationBase
NetworkAddressTranslation
认证、鉴权、计费
访问控制列表
地址解析协议
边界网关协议
内容分发网络
域名服务
文件传输协议
全局服务器负载均衡
超文本传输协议
网络控制消息协议
互联网数据中心
互联网协议一第4版
互联网协议一第6版
轻量级目录访问协议
管理信息库
网络地址翻译
RADIUS
NeighborDiscovery
Operation, Administration and MaintenanceOut-Of-Band
Open Shortest Path First
PostOfficeProtocol
Remote Authentication Dial In User ServiceRoute Information Protocol
Remote Network Monitoring
Rapid Spanning Tree ProtocolReal-time Transport ProtocolReal-timeTransport Control ProtocolSession Initiation Protocol
Simple Mail Transfer ProtocolSimpleNetwork ManagementProtocolSecure Socket Layer
Spanning Tree Protocol
TransmissionControl ProtocolUserDatagram Protocol
Uniform Resource Locator
Virtual IP
Virtual Local Area Network
VirtualRouterRedundancyProtoclWireless Application Protocol4具有双栈内容交换功能的以太网交换机设备通用功能要求4.1功能划分
4.1.1接口类型
邻居发现
操作管理和维护
YD/T2957-2015
开放最短路径优先协议
邮局协议
远端用户拨号认证
路由信息协议
远程网络监控
快速生成树协议
实时传输协议
实时传输控制协议
会话发起协议
简单邮件传输协议
简单网管协议
安全套接字
生成树协议
传输控制协议
用户数据报协议
统一资源定位符
虚拟IP地址
虚拟局域网
虚拟路由器允余协议
无线应用协议
具有双栈内容交换功能的以太网交换机设备，应具备用于连接通信网络，或者其他网络设备的网络接口，以及用于设备管理的网管接口。网络接口的类型划分见YD/T1099一2013中5.2.1节的要求。4.1.2通信协议
具有双栈内容交换的以太网交换机设备，应具备负责和其他网络设备或者网络节点进行信息交互的通信协议功能，能够支持IPv4和IPv6协议报文的处理，支持路由协议的交互，支持TCP和UDP应用的处理等。
4.1.3数据包转发
具有双栈内容交换的以太网交换机设备，应能够按照路由表内容在各端口（包括逻辑端口）间转发数据包并且改写链路层数据包头信息，能够根据所提供的VIP、负载均衡等功能的需要，改写网络层、传输层和应用层的数据信息。
YD/T2957-2015
4.1.4路由信息维护
具有双栈内容交换的以太网交换机，应能够支持IPv4和IPv6相关的路由协议的运行，并维护相关路由信息。路由协议可包括RIP、RIPng、OSPFv2及OSPFv3等。4.1.5管理控制
具有双栈内容交换的以太网交换机设备，应能够支持对本身进行管理的功能，包括本地管理和远端管理，可支持SNMP代理、Telnet、RMON等功能，并支持相关管理日志的记录。4.1.6安全防护
具有双栈内容交换的以太网交换机设备，应具备安全防护功能，能够防护DDoS攻击，支持对数据包的过滤，支持访问控制和地址转换等功能，支持日志记录功能等。4.2总体功能要求
具有双栈内容交换的以太网交换机设备应具备如下功能：a）能够同时具备IPv4和IPv6双协议栈的处理能力，支持标准的IPv4和IPv6协议族，包括ARP、IPv4、ICMPv4、ND、IPv6、ICMPv6等相关协议。b）能够根据链路层到应用层的不同信息，对发往业务服务器的数据流量进行交换和流量分配，可基于各种应用层信息对业务会话进行控制，能够实现虚拟IP、负载均衡、会话保持、服务器健康检查、Cache重定向、网络地址翻译、数据交换等功能。c）当连接到两个或多个数据包交换的网络时，对于每个连接的网络，具有双栈内容交换的以太网交换机设备应能够实现该网络所要求的功能，这些功能包括：·IP数据包的封装/解封装：
：按照该网络所支持的最大数据包大小发送或接收IP数据报。该大小是网络最大传输单元（MTU）：·将IP地址与相应网络的链路层地址相互转换。d）接收及转发数据包，在收发过程中实现缓冲区管理：·出现差错时辨认差错并产生ICMP差错及必要的差错消息：：丢弃跳数限制域为0的数据包：·必要时将数据包分段。
e）按照路由表信息，为每个IP数据包选择下一跳目的地。f）提供网络管理和系统支持机制，包括存储/上载配置、诊断、升级、状态报告、异常情况报告及控制等。
g）提供物理层传输接口和适配功能。h）提供包数、字节数、端口、业务类型等信息统计功能。5接口类型及特性要求
5.110/100M以太网接口
5.1.110Base-T接口
具有双栈内容交换功能的以太网交换机设备应支持10Base-T接口，接口特性应符合YD/T1099一2013中5.2.2节的要求。
5.1.2100Base-T接口
