YD/T 2970-2015.Tunable bandwidth wavelength selective switch (TBWSS).
1范围
YD/T 2970规定了可变带宽波长选择开关(Tunable Bandwidth Wavelength Selective Switch,以下简称TBWSS)的技术要求和测试方法，包括术语和定义、分类、技术要求、测试方法、可靠性试验、检验规则及标识、包装、运输和储存。
YD/T 2970适用于光通信系统中的TBWSS器件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2421.1-2008电工电子产品环境试验第1部分:总则
GB/T 2828.1-2012计数抽样检验程序 第1部分:按接收质量限(AQL) 检索的逐批检验抽样计划
GB/T 20440-2006密集波分复用器/解复用器技术条件
SJT 11363-2006电子信息产品中有毒有害物质的限量要求
SJ/T 11364-2006电子信息产品污染控制标识要求
SJ/T 11365-2006电子信息产品中有毒有害物质的检测方法
Telcordia GR-468 CORE-2004通信设备用光电子器件通用可靠性保证要求( Generic reliability assurance requirements for optoelectronic devices used in telecommunications equipment)
Telcordia GR-1221-CORE-1999无源光器件可靠性保证总规范(Generic reliability assurance requirements for passive optical components )
3缩略语、术语和定义
3.1缩略语
GB/T 20440-2006界定的以及下列缩略语适用于本文件。
ESD Electrostatic Discharge 静电放电
1范围
YD/T 2970规定了可变带宽波长选择开关(Tunable Bandwidth Wavelength Selective Switch,以下简称TBWSS)的技术要求和测试方法，包括术语和定义、分类、技术要求、测试方法、可靠性试验、检验规则及标识、包装、运输和储存。
YD/T 2970适用于光通信系统中的TBWSS器件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2421.1-2008电工电子产品环境试验第1部分:总则
GB/T 2828.1-2012计数抽样检验程序 第1部分:按接收质量限(AQL) 检索的逐批检验抽样计划
GB/T 20440-2006密集波分复用器/解复用器技术条件
SJT 11363-2006电子信息产品中有毒有害物质的限量要求
SJ/T 11364-2006电子信息产品污染控制标识要求
SJ/T 11365-2006电子信息产品中有毒有害物质的检测方法
Telcordia GR-468 CORE-2004通信设备用光电子器件通用可靠性保证要求( Generic reliability assurance requirements for optoelectronic devices used in telecommunications equipment)
Telcordia GR-1221-CORE-1999无源光器件可靠性保证总规范(Generic reliability assurance requirements for passive optical components )
3缩略语、术语和定义
3.1缩略语
GB/T 20440-2006界定的以及下列缩略语适用于本文件。
ESD Electrostatic Discharge 静电放电
标准图片预览
标准内容

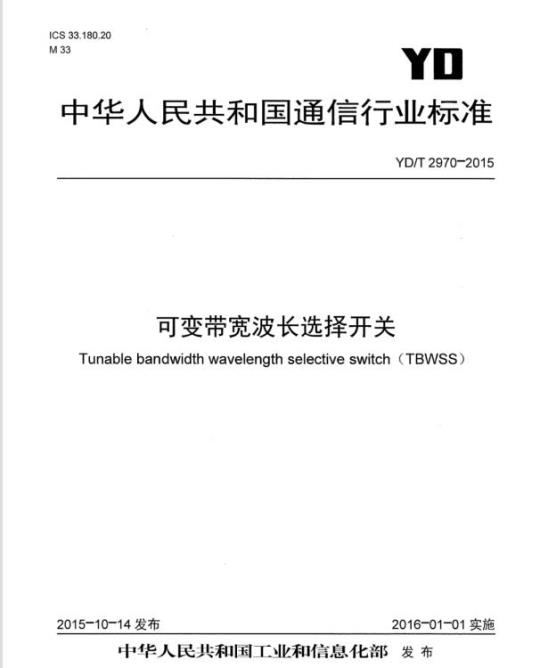

ICS33.180.20
中华人民共和国通信行业标准
YD/T2970-2015
可变带宽波长选择开关
Tunablebandwidthwavelengthselectiveswitch(TBWSS）2015-10-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布前
2规范性引用文件
缩略语、术语和定义
分类·
技术要求
测试方法
可靠性试验·
标识、包装、运输和储存
YD/T2970-2015
本标准按照GB/T1.1-2009给出的规则起草。YD/T2970-2015
本标准的可靠性试验参考了TelcordiaGR-1221-CORE-1999《无源光器件可靠性保证总规范》、GR-1209-CORE-2001《无源光器件总规范》和GR-468-CORE-2004《通信设备用光电子器件通用可靠性保证要求》的部分内容。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准主要起草单位：武汉邮电科学研究院、中兴通讯股份有限公司、深圳新飞通光电子技术有限公司。
本标准主要起草人：谢德权、刘子晨、尤全、杨铸、袁志林、杨春、武成宾、陈奇杨
1范围
可变带宽波长选择开关
YD/T2970-2015
本标准规定了可变带宽波长选择开关（TunableBandwidthWavelengthSelectiveSwitch，以下简称TBWSS）的技术要求和测试方法，包括术语和定义、分类、技术要求、测试方法、可靠性试验、检验规则及标识、包装、运输和储存。本标准适用于光通信系统中的TBWSS器件。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2421.1-2008电工电子产品环境试验第1部分：总则GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T20440-2006密集波分复用器/解复用器技术条件SJ/T11363-2006电子信息产品中有毒有害物质的限量要求SJ/T11364-2006电子信息产品污染控制标识要求SJ/T11365-2006电子信息产品中有毒有害物质的检测方法TelcordiaGR-468-CORE-2004通信设备用光电子器件通用可靠性保证要求（Genericreliabilityassurance requirements for optoelectronic devices used in telecommunications equipment)TelcordiaGR-1209-CORE-2001无源光器件总规范（Genericrequirementsforpassiveopticalcomponents)
TelcordiaGR-1221-CORE-1999无源光器件可靠性保证总规范（Genericreliabilityassurancerequirementsforpassiveoptical components）3缩略语、术语和定义
3.1缩略语
GB/T20440-2006界定的以及下列缩略语适用于本文件。ESD
Electrostatic Discharge
Human Body Model
InsertionLossUniformityAtTheSamePortInsertion Loss Uniformity Among DifferentPorts
ReconfigurableOpticalAdd-DropMultiplexerRoHS
Restriction of Hazardous SubstancesTunable Bandwidth Wavelength SelectiveSwitch
静电放电
人体模型
同一端口的插入损耗均匀性
端口间的插入损耗均匀性
可重构光分插复用器
关于限制在电子电器设备中使用某些有害成分的指令
可变带宽波长选择开关
YD/T2970-2015
3.2术语和定义
下列术语和定义适用于本文件。3.2.1
可变带宽TunableBandwidth
通道带宽可灵活调节，不是固定不变。带宽调节范围是最小设置带宽至最大设置带宽，调节步距是带宽设置分辨率。
可变带宽波长选择开关TunableBandwidthWavelengthSelectiveSwitch用以实现可变带宽范围内的任意波长或波长组合在任意输出端口切换，衰减或阻塞的光器件。3.2.3
端口数目NumberofPorts
所有输入和输出端口数目之和。3.2.4
MinimumSettingBandwidth
最小设置带宽
任意输出端口切换、衰减或阻塞的最小带宽。3.2.5
最大设置带宽MaximumSettingBandwidth任意输出端口切换、衰减或阻塞的最大带宽。3.2.6
带宽设置分辨率BandwidthSettingResolution在带宽设置范围内，各端口所能设置的带宽最小变化量的最大值。3.2.7
带宽设置精度BandwidthSettingAccuracy在带宽设置范围内，各端口带宽设置值与实际值之差绝对值的最大值。3.2.8
频率设置分辨率FrequencySettingResolution在工作频率范围内，各端口所能设置的频率最小变化量的最大值。3.2.9
频率设置精度FrequencySettingAccuracy在工作频率范围内，各端口频率设置值与实际值之差绝对值的最大值。3.2.10
固有插入损耗InsertionLoss
在工作波长范围内所有端口插入损耗的最大值。3.2.11
同一端口的插入损耗均匀性InsertionLossUniformityattheSamePort同一端口内，工作波长范围内插入损耗的最大值和最小值之差，单位为dB，计算公式见公式（1）：ILU-ILmax-ILmin
式中：
ILmin—同一端口内，工作波长范围内插入损耗的最小值，单位为dB；ILmax——同一端口内，工作波长范围内插入损耗的最大值，单位为dB。3.2.12
端口间的插入损耗均匀性InsertionLossUniformityAmongDifferentPortsYD/T2970-2015
所有端口内，工作波长范围内插入损耗的最大值和最小值之差，计算公式见公式（2）：ILU—P=ILmaxp—ILminp
式中：
所有端口内，工作波长范围内插入损耗的最小值，单位为dB：ILminp
ILmaxp
一所有端口内，工作波长范围内插入损耗的最大值，单位为dB。端口间的隔离度PortIsolation
所有波长在被设置成某一个端口输入或输出时，与其他输入或输出端口之间的插入损耗差值绝对值的最小值。
消光比ExtinctionRatio
所有波长在某端口被设置成穿通和阻断时的插入损耗差值绝对值的最小值。3.2.15
衰减范围AttenuationRange
所有波长各端口衰减可设置的最大值和最小值之间差值的绝对值。3.2.16
衰减精度AttenuationAccuracy
在衰减范围内，所有波长各端口衰减的设置值与实际值之差绝对值的最大值。3.2.17
衰减分辨率AttenuationResolution在工作波长范围内，各端口所能设置的最小衰减变化量。3.218
衰减量的时间稳定性AttenuationStabilityOverTime所有波长在任意端口衰减值设置固定时，规定时间范围内，衰减变化量绝对值的最大值。3.2.19
波长热稳定性WavelengthThermalStability所有端口的某一波长在规定的工作温度范围内和衰减范围内随温度变化而产生的漂移量的最大值。3.2.20
插入损耗热稳定性InsertionLossThermalStability所有端口所有波长插入损耗在规定的工作温度范围内和衰减范围内随温度变化而产生的变化量的最大值。
YD/T2970-2015
衰减响应时间AttenuationResponseTime所有波长在任意端口从接收衰减指令到完成指定衰减量所需要的最大时间。3.2.22
切换响应时间SwitchResponseTime所有波长在任意端口从接收切换指令到完成指定切换所需要的最大时间。3.2.23
切换串扰SwitchingCrosstalk
任意波长或波长组合在端口间进行切换操作时，对非目标端口产生的光功率干扰。4分类
TBWSS可按以下两种方式进行分类。a）按输入/输出端口数分配分：1)1xN
2）Nx1;
3）NxM。
其中，N和M是大于等于2的整数。b）按工作波段范围分：
1）C波段（1527~1568nm）；
2）L波段（1569~1608nm）。
5技术要求
功能要求
TBWSS器件在工作波长范围内应至少具有以下功能：a）可实现任意输出端口带宽可调，可调范围为最小设置带宽到最大设置带宽，可调带宽的最小变化量为带宽设置分辨率；
b）可实现衰减范围内的指定衰减量：c）可实现阻塞的功能；
d）可实现各输出端口（或输入端口）间的任意切换。5.2性能参数要求
TBWSS器件的性能参数要求见表1。表1
工作波长范围
固有插入损耗
表同一端口的插入损耗均匀性
端口间的插入损耗均匀性
最小设置带宽
最大设置带宽
带宽设置分辨率
C波段
L波段
TBWSS的性能参数要求
1527~1568
1569-1608
≥4500
工作波长范围
带宽设置精度
频率设置分辨率
频率设置精度
衰减范围
衰减分辨率
衰减精度
衰减量的时间稳定性
端口间的隔离度
消光比
切换串扰
回波损耗
偏振相关损耗
插入损耗热稳定性
波长热稳定性
偏振模色散
衰减响应时间
切换响应时间
工作温度
存储温度
5.3外观要求
C波段
L波段
衰减范围：OdB~10dB
衰减范围：10dB~15dB
衰减范围：OdB~10dB
衰减范围：10dB~15dB
表1（续）
TBWSS的外观应平滑、无油渍、无伤痕、无裂纹，整个器件牢固。5.4
环保符合性要求
YD/T2970-2015
1527~1568
1569~1608
≤±20
≤1000
≤1000
-5~+65
-40~+85
应符合标准SJ/T11365-2006。TBWSS的组成单元分类应符合SJ/T11363-2006中表1的规定，有毒有害物质的限量要求应符合SJ/T11363-2006中表2的规定。6测试方法
6.1测试环境
应符合GB/T2421.1-2008中5.3.1规定的大气条件。6.2
测试仪表
应符合GB/T20440-2006中5.3的规定，测试仪表及设备均需经过有效校验，并在有效期内使用。仪表需要增加示波器，示波器的带宽应大于等于20MHz。6.3外观检查
在进行光学性能测试前，应对TBWSS器件进行目检，外观应符合5.3的规定。6.4测试方法
最小设置带宽、最大设置带宽，带宽设置分辨率、波长热稳定性测试5
YD/T2970-2015
最小设置带宽、最大设置带宽、带宽设置分辨率、波长热稳定性测试的相关要求如下。a）测试原理框图如图1所示。
温度试验箱
可调谐激光器
b）测试步骤如下：
控制平台
多端口
光功率计
图1测试原理框图
1）将可调谐激光器的输出端口连接多端口光功率计，可调谐激光器在工作波段范围内进行扫描，存储光源输入功率作为参考功率：2）将TBWSS放入温度试验箱，通过控制平台控制TBWSS正常工作：将可调谐激光器的输出端口接TBWSS的输入端口，TBWSS的输出端口接多端口光功率计：3）将温度试验箱的温度设置为常温（+25℃），稳定30min；4）利用控制平台设置TBWSS的所有波长分别衰减OdB、10dB和15dB，并输出至端口Pj5）选取工作波段的中间波长为中心波长：6）设置最小带宽进行测试，取不同衰减时的带宽的最大值为最小设置带宽指标，读取不同衰减值时的中心波长数值：下载标准就来标准下载网
7）设置最大带宽进行测试，取不同衰减时的带宽最小值为最大设置带宽指标：8）设置带宽A（带宽A为最大设置带宽的一半）进行测试，得到带宽数值BWA：设置带宽B（带宽B为带宽A加上带宽设置分辨率）进行测试，得到带宽数值BWB；BWa-BW即带宽设置分辨率，取不同衰减时的最大值为带宽设置分辨率指标：9）利用控制平台改变TBWSS的输出端口设置，重复步骤4）～步骤8），取不同端口的最大值为最小设置带宽和带宽设置分辨率指标，取不同端口的最小值为最大设置带宽指标，读取不同端口对应的不同衰减值时的中心波长数值：
10）将温度试验箱的温度分别设置低温（一5℃）和高温（+65℃）并稳定30min，重复步骤4）～步骤9）：
11）取不同温度下的带宽最大值为最小设置带宽和带宽设置分辨率指标，取带宽最小值为最大设置带宽指标，根据3.2.19的定义计算出不同端口不同衰减状态下的波长热稳定性值，取最大值为TBWSS的波长热稳定性指标。
6.4.2固有插入损耗、插入损耗热稳定性的测试固有插入损耗、插入损耗热稳定性的测试要求如下。a）测试原理框图如图1所示。
b）测试步骤如下：
1）按照6.4.1中的测试步骤1）～步骤3）6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
