YD/T 3030-2016.Methodology for assessment, evaluation and monitoring of human exposure to radio frequency electromagnetic fields.
1范围
YD/T 3030规定了如何从多种可用的人体暴露于电磁辐射的评估方法标准中,根据需要和环境条件选择最合适的标准的程序,适用的频率范围为9kHz~300GHz,内容包括评价暴露的程序和证明符合现有暴露限值标准的程序。
YD/T 3030适用于人体暴露于无线通信设施周边的射频电磁场的评定、评估和监测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC 62209-1:2005/YD/T 1644.1 -2007,手持和身体佩戴使用的无线通信设备对人体的电磁照射一人体模型、仪器和规程第1部分:靠近耳边使用的手持式无线通信设备的SAR评估规程(频率范围300MHz~3GHz)
IEC 62209-2:2008/YD/T 1644.2-2011,手持和身体佩戴使用的无线通信设备对人体的电磁照射人体模型、仪器和规程第2部分:靠近身体使用的无线通信设备的比吸收率(SAR)评估规程(频率范围30MHz~6GHz)
[IEC 62232] IEC 62232 (2011) ,Determination of RF field strength and SAR in the vicinity of radiocommunication base stations for the purpose of evaluating human exposure.
标准内容

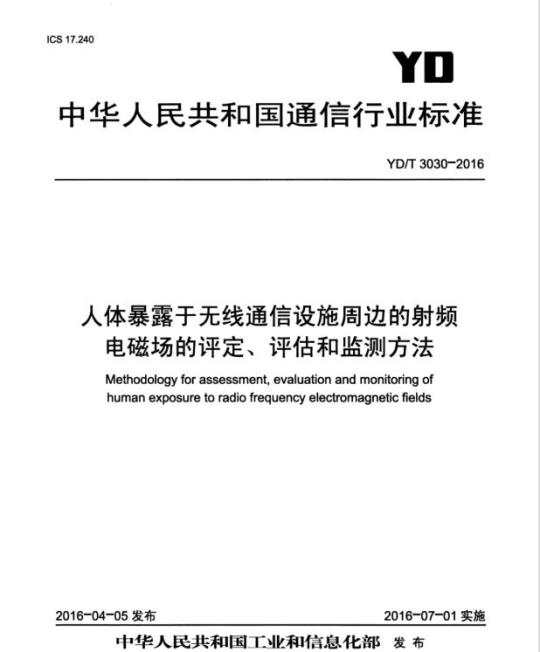

ICS17.240
中华人民共和国通信行业标准
YD/T3030-2016
人体暴露于无线通信设施周边的射频电磁场的评定、评估和监测方法Methodologyforassessment, evaluation and monitoring ofhuman exposuretoradiofrequencyelectromagneticfields2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前
范围-
规范性引用文件
术语和定义
缩略语·
通用指南
典型辐射源的一般特征:
暴露评估
暴露评估结论
最终报告
典型发射天线周围的暴露等级·10
总结·
附录A(资料性附录)暴露限值·附录B(资料性附录)时间平均
附录C(资料性附录)射频电磁场等级在人群居住区域举例:附录D(资料性附录)“WattGuard”测量软件:附录E(资料性附录)“Uncertaintycalculator”软件附录F(资料性附录)在有无线宽频信号的公共场所评估电磁场暴露的例子。附录G(资料性附录)人体暴露于无线电通信设施周围的射频电磁场暴露评估程序YD/T3030-2016
YD/T3030-2016
本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:中国信息通信研究院、中国移动通信集团设计院有限公司、中国电信集团公司、重庆电信研究院、华为技术有限公司、中兴通讯股份有限公司、国家无线电监测中心检测中心。本标准主要起草人:李国庆、马文华、谈儒猛、陈文、齐殿元、张兴海、谢玉民、张炎、安少、
周进、魏蔚、王丽丽。
TiiKAoNiKAca
1范围
人体暴露于无线通信设施周边的射频电磁场的评定、评估和监测方法
YD/T3030-2016
本标准规定了如何从多种可用的人体暴露于电磁辐射的评估方法标准中,根据需要和环境条件选择最合适的标准的程序,适用的频率范围为9kHz~300GHz,内容包括评价暴露的程序和证明符合现有暴露限值标准的程序。
本标准适用于人体暴露于无线通信设施周边的射频电磁场的评定,评估和监测2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。IEC62209-1:2005/YD/T1644.1-2007,手持和身体佩戴使用的无线通信设备对人体的电磁照射-人体模型、仪器和规程第1部分:靠近耳边使用的手持式无线通信设备的SAR评估规程(频率范围300MHz~3GHz)
IEC62209-2:2008/YD/T1644.2-2011,手持和身体佩戴使用的无线通信设备对人体的电磁照射人体模型、仪器和规程第2部分:靠近身体使用的无线通信设备的比吸收率(SAR)评估规程(频率范围30MHz~6GHz)
[1EC62232]IEC62232(2011),DeterminationofRFfieldstrength andSAR in thevicinityofradiocommunication base stations for the purpose of evaluating human exposure.[ICNIRP] ICNIRP, Guidelines for limiting exposure to time-varying electric, magnetic andelectromagneticfield(upto300GHz),1998[IEEE C95.1]IEEEC95.1((2005),Standardfor Safety Levels with RespecttoHuman exposure toRadioFrequencyElectromagneticFields,3kHzto300GHz[IEEEC95.7]IEEEC95.7(2005),RecommendedPracticeforRadioFrequencySafetyPrograms,3kHzto300GHz免费标准bzxz.net
[ISO/IEC] ISO/IEC Guide to the Expression of Uncertainty in Measurement, 1995ISO/IEC17025-1999:测量和校准实验室能力的通用要求[ITU-RBS.1195]RecommendationITU-RBS.1195(1995),Transmitting antenna characteristics at VHFandUHF
[1ITU-R BS.1698] Recommendation ITU-R BS.1698(2004), Evaluating fields from terrestrial broadcastingtransmitting systems operating in any frequency band for assessing exposure to non-ionising radiation[ITU-TK.52]Recommendation ITU-TK.52(2004),Guidance on complying with limits for humanexposure to electromagneticfields[ITU-TK.61]RecommendationITU-TK.61(2003,Guidance tomeasurementand numerical predictionof electromagnetic fields for compliance with human exposure limits for telecommunication installations[ITU-TK.70]RecommendationITU-TK.70(2007),Mitigation techniques to limithuman exposure to1
TiiKAoNiKAca
YD/T3030-2016
EMFsinthevicinityofradiocommunicationstations[ITU-TK.83]RecommendationITU-TK.83(2010),Monitoring of the electromagnetic field levels3术语和定义
下列术语和定义适用于本文件。3.1天线Antenna
能有效地辐射或接收电磁波,将传输线与空间或其他媒质耦合起来的一种装置。它包括直到传输线端口为止的所有匹配、平衡、移相或其他耦合装置。注:本部分仅适用于发射天线。3.2天线增益AntennaGain
天线在某一规定方向上的辐射功率密度与参考天线(通常采用无损耗半波偶极子)在相同输入功率时最大辐射功率密度的比值,用符号G表示。通常,天线增益均指最大辐射方向的增益定义增益的公式是:
G,(0,d)=n
式中:
4元dP
9,—极坐标系角度
n——天线损耗效能
P,——(,)方向的辐射功率
Pin——总输入功率
dQ——朝观测方向的基本立体角(3-1)
注:制造商声称的天线增益默认为天线最大增益。增益不包含阻抗和极化不匹配造成的损耗。如果天线没有损耗,那么它的增益等于其指向性D(,)。3.3短时平均功率Average(Temporal)Power(Pavg)短时平均功率定义:
式中:
P(t)dt
Pavg—平均功率,单位为W:
t,电磁暴露的开始时间:
2-电磁暴露的结束时间:
t2-t,—电磁暴露总时间:
P(t)瞬时功率。
3.4平均时间AveragingTime(Tavg)平均时间是在符合限值要求的条件下,人体适合接受电磁暴露的时间。3.5基本限值BasicRestrictions2
iiKAoiKAca
YD/T3030-2016
基于已知的健康影响而制定的人体暴露于时变电场、磁场、电磁场的限值。作为基本限值的物理量是电流密度(J)、比吸收率(SAR)和功率密度(S)。3.6身体佩戴式设备BodyMountedDevice—BodyWornDevice
便携式设备,在预期使用或者实现其无线电功能时,通过某种携带式附件使其无线发射器或者无线接收器定位于人体驱干或者四肢(不含头部)附近。3.7符合距离ComplianceDistance当测试点的场强等级满足限值要求时,天线到测试点的最小距离被认为是符合距离。3.8接触电流ContactCurrent
在电磁场中,人在接触导电物体时流入身体的电流。3.9受控/职业暴露Controlled/OccupationalExposure受控/职业暴露是指人体在工作环境会接受暴露,但其能够充分意识到潜在的暴露并能通过一定的方法对暴露进行控制的情况。受控/职业暴露也适用于人体偶然经过高于公众群体/不可控环境暴露限值时出现的短暂暴露现象,只要接受暴露的人员能够充分意识到潜在的暴露并能通过离开暴露区域或其他合适的方法来控制暴露。
3.10连续暴露ContinuousExposure是指暴露时间超过平均时间。暴露时间小于平均时间称为短时暴露。3.11指向性Directivity
每一个固定角度单元下总辐射功率与平均辐射功率的比值。3.12电磁场辐射(EMF)
由电流密度、电荷、电场和磁场这4个相互关联的参数构成。3.13等效全向辐射功率EquivalentIsotropicallyRadiatedPower(EIRP)无线电发射机供给天线的功率与在给定方向上天线绝对增益的乘积。3.14等效辐射功率EquivalentRadiatedPower(ERP)无线电发射机供给天线的功率和在给定方向上该天线相对于半波偶极振子的增益的乘积。3.15电磁暴露Exposure
人体受到电场、磁场或者电磁场、接触电流产生的电磁暴露,不同于来自身体的生理过程或者自然现象。
3.16暴露等级EXPOSURELevel
人体接受电磁场暴露或者接触电流时的数值。3.17暴露限值ExposureLimits
作为人体接受电磁场暴露的最高等级。3.18不均匀/局部身体暴露Exposure,Non-Uniform/PartialBody在不均匀的场强分布中,不均匀/局部身体暴露堪比全身暴露,这可能是由高度定向辐射源、驻波、散射辐射或处于近场区域造成的。3.19远场区域Far-FieldRegion
天线的场区域,在该区域内角度场分布与天线区域内特定点之间的距离没有关系。注1:对于半波偶极子,参考点通常取天线的中心点,但是它可能在天线表面的任意地方。注2:对于半波偶极子,一般认为远场区域是距离大于/2元的区域,其中元是波长。对于半波偶极子,这个距离位于远场和近场区域之间的过渡区域的几何中心3
iiiKAoNiKAca
YD/T3030-2016
注3:距离为3倍波长时认为其位于远场区域内。3.20一般人群/不可控暴露GeneralPopulation/UncontrolledExposure一般人群不可控暴露适用于公众可能接受暴露,或人们未意识到其职业会接受暴露,或不可管控的暴露情况。
3.21公众GeneralPublic
所有不在3.44中被定义的人员视为公众。注:公众暴露一一对处于非控制条件下的各种年龄阶段及不同健康状况,并且不会意识到暴露的发生和对其身体造成的危害,不能有效地采取防护措施的个人暴露。3.22同时手持式设备Hand-HeldDevice在预期使用或者实现其无线电功能时,通过其无线发射器或者无线接收器定位于人体手中的便携式设备。
3.23感应电流InducedCurrent
直接接触电场、磁场或者电磁场导致体内产的生电流。3.24有意发射体IntentionalEmitter通过辐射或传导有意产生和发射电磁能量的设备。3.25有意辐射IntentionalRadiation即使在不需要的方向也通过天线发射产生电磁场辐射(如抛物型微波天线的后部)。3.26近场区域Near-FieldRegion存在于靠近天线的区域,或存在于其电场、磁场没有实质平面波特性且点与点之间的差异很大的辐射体。近场区域可分为两类,一类是离辐射体最近的包含绝大多数能量的感应近场区域,一类是辐射场远大于感应场的辐射近场区域。注:对于多数天线,感应场外边界离天线表面有一个波长的距离。3.27待评估区域POI
对该区域电场、磁场或功率密度的评估。3.28功率密度/功率通量密度PowerDensity/PowerFluxDensity(S)在电磁波传播方向上单位面积的功率,通常用W/m来表示。在本标准中,这个术语等同于平面波功率密度,参照3.31。
注:对于平面波,功率密度、电场强度(E)、磁场强度(H)与自由空间的固有阻抗Zo相关系,Zo=377元Q或者120元2。
式中:
E—电场强度,单位是V/m。
H——磁场强度,单位是A/m。
Seg——功率密度,单位是W/m。(3-3)
注:虽然很多测量仪器可以直接读出功率密度数值,但是实际上都是通过测量电场强度(E)磁场强度(H)来进行转换的。
TiiKAoNiKAca
3.29平均功率密度(瞬时)PowerDensity,Average(Temporal)平均功率密度等于瞬时功率密度在一个周期内的积分。注:此处所指的平均需与测量的平均时间进行区分。3.30峰值功率密度PowerDensity,Peak功率传送时出现的最大实时功率密度。3.31平面波功率密度PowerDensity.Plane-WaveEquivalent(Seq)具有相同的电场强度(E)和磁场强度(H)的平面波的功率密度相等。3.32射频RadioFrequency(RF)任何频率的电磁辐射对于通信都非常有用。注:在本标准中,频率范围为9kHz~300GHz3.33参考等级ReferenceLevels
YD/T3030-2016
参考等级为暴露数量提供比较,参考等级通过电场强度(E)、磁场强度(H)和功率密度(S)来表达,本标准中参考等级用于暴露评估。3.34相对场强模式(辐射模式)RelativeFieldPattern(RadiationPattern)相对场强模式(辐射模式)F(e,)是场强绝对值(电场强度)和最大场强的绝对值之比,也被称为天线模式。它与相对数值增益(归一化天线增益)有关。f(e,)=yF(e,)
3.35相对数值增益(归一化天线增益)RelativeNumericGain(NormalizedAntennaGain)(3-4)
相对数值增益(归一化天线增益)F(e,)是天线在每个角度的增益值和天线最大增益之比,相对数值增益(归一化天线增益)的范围是0~1。3.36短时暴露Short-TermExposure是指暴露持续时间小于平均时间。暴露持续时间超过平均时间称为连续暴露。3.37比吸收率SpecificAbsorptionRate(SAR)生物组织单位时间(dr)单位质量(dm或pd)所吸收的电磁波能量(dW)。dwddw
drldmdrpdy
SAR单位为W/kg。
SAR可按下式计算:
SAR=Cn dl0
式中:
TiiKAoNiKAca
YD/T3030-2016
E—组织中电场强度的有效值,V/m;g——机体组织的导电率,S/m;p——机体组织的密度,kg/m2;Ch——机体组织的热容量,J/kg和K;——起止时刻机体组织内的温度变化率,Ks;dt l=o
J——机体组织内的感应电流密度,A/m23.38吸收率SpecificAbsorption(SA)给定密度(P)的体积微元(dV)内质量微元(dm)所吸收(消散)的能量微元(dW)之比。dw-1d
dmPmdy
吸收率的单位是J/kg。
3.39发射设备Transmitter
电子设备以通信为目的有意产生的射锁电磁能量(参照3.24)发射设备的发射端口通过传导方式连接到天线发出电磁波是电磁场辐射的真正来源。3.40无意发射设备UnintentionalEmitter(3-9)
在设备内部有意产生电磁能量用以工作的设备,或者通过传导方式发送电磁能量到其他设备,但不是有意通过辐射或感应的方式产生或发射电磁能量的。3.41无意辐射体UnintentionalRadiation通过其附件或者传导的方式产生电磁场辐射的辐射体。3.42波长Wavelength(元)
在电磁波的传播方向上,两个相邻周波的两个相同相位之间的距离就是波长。波长与相速度的大小V以及频率有关,其关系如下:(3-10)
电磁波的波长与频率和介质中光的传播速度均有关:c=af
式中:
f—频率,单位为Hz;
c—光速,单位为m/s;
V——相速度的大小:
a—波长,单位为m
注:在自由空间中,电磁波的速度等于光速。3.43全身暴露Whole-Body-Exposure人体全身暴露于电磁场的情况。6
(3-11)
HiiKAoNiKAca
3.44职业人员Workers
任何受雇于雇主的员工,包括实习生和学徒,但不包括佣人(参照3.9)。4缩略语
以下缩略语适用于本文件。
ICNIRP
Antenna Factor
above terrain level
Amplitude Modulation
AutomaticPower Control
Advanced Television Systems CommitteeBroadcast Control CHannel
Code Division Multiple AccessCalibration Factor
Cordless Telephony type 3
Digital Enhanced Cordless TelephonyDigital Radio Mondiale
Discontinuous Transmission
Digital Video Broadcasting -TerrestrialEquivalent IsotropicallyRadiatedPowerElectromagnetic
Electromagnetic CompatibilityElectromagnetic Field
Equivalent Radiated Power
FrequencyModulation
Global System for Mobile communicationsHorizontal Radiation PatternInBand OnChannel
International Commission on Non-Ionizing RadiationProtection
Interim Standard 95
Multipoint Microwave Distribution SystemNorth American Digital CellularPersonal Computer
Personal Handyphone System
Point of Investigation
Radio Frequency
Root Mean Square
Specific Absorption
天线因数
地形水平之上
自动功率控制
YD/T3030-2016
高级电视系统委员会
广播控制信道
码分多址
校准因子
三类无绳电话
数字增强型无绳电话
数字无线电广播
断续传输
数字视频广播一地球
等效全向辐射功率
电磁场
电磁兼容性
电磁场辐射
等效辐射功率
频率调制
全球移动通信系统
水平面内的辐射图
带内同频
国际非电离辐射防护委员会
临时标准95
多点微波分配系统
北美数字蜂窝
个人电脑
电话系统
待评估区域
射频,无线电频率
均方根
吸收率
YD/T3030-2016
5通用指南
Specific Absorption Rate
Terrestrial Digital AudioBroadcastingTerrestrial Trunked RAdio
Ultra High Frequency
Universal MobileTelecommunicationSystemVery High Frequency
Vertical Radiation Pattern
WidebandCodeDivisionMultipleAccess5.1电磁场评估的基础步骤
比吸收率
陆地数字音频广播
地面中继式无线电
特高频
通用移动通信系统
特高频
垂直辐射模式
带宽码分多址
在本章节中将提出人体暴露于电磁场评估的方法,此方法考虑到了所有的可能性,但是在实际情况中某些步骤不是强制要求的。此方法适用于对无线电设备周边的电磁场暴露的评估,也就是对发射台和基站周围的电磁场暴露进行评估。此方法不包含对通信设备中的无意辐射设备(例如通过发射设备的附件向外进行辐射的设备)的电磁场暴露评估,也不包含不能进行通信的设备(例如工业感应加热设备)和交流电源系统的电磁场暴露评估。本标准采用了最简单的方法进行电磁场暴露的评估,同时给出了不同方法之间的选择。在很多情况下电磁场暴露等级都远低于限值要求,没有必要通过极为复杂、难以运用的方法来提高评估电磁场暴露的准确性。
图1提出了评估人体暴露于射频电磁场的基本步骤。执行评估
判定评价的必要信息,例如:
辐射源的特性
暴露限值
标雅要求
选择暴露评估方法和暴
露量度标准进行评估
进行评估
足建装限值
停止评估,满足要求
可利用更多精确
停止评估,不满足要求
图1评估暴露过程的一般描述
YD/T3030-2016
附录G描述了另一种在评估电磁场暴露过程中的可能性情况,区别在于在无线通信中涉及的辐射源的特征和产生的暴露等级应该是由无线通信周边区域的天线产生的。一般情况下,评估电磁场暴露是通过测量或者计算得到的,对某些辐射源电磁场暴露的评估通过测量和计算也会更有效率。另外,对于某一辐射源,电磁场暴露的评估可能需要参考基本限值以及参考电平。在评估总电磁场暴露时应该考虑在其区域内所有的辐射源,但是由于移动设备在区域内其所在位置的不确定性,故移动设备产生的暴露不应成为总电磁场暴露的组成部分。5.2公众和职业暴露
一般情况下,公众和职业射频电磁场暴露的评估方法相同,但以下特征用以区分公众暴露和职业暴露:
(1)公众暴露限值会更为保守,因为职业人员有更好的关于暴露危害的认识,在他们工作时间段内,他们知道被照射的最高暴露等级位置地点。(2)职业人员离辐射源(发射天线)的距离更近,所以职业人员通常处于近场区域,这需要更复杂的方法对电磁场暴露进行测量和计算。(3)职业人员在有些情况下允许驻留在暴露等级高于限值的地方,但是会限制驻留时间,或者通过例如穿防护服等减小暴露的措施进行保护。5.3现有或计划建立的发射台
如果评估的区域只是被现有的射频源辐射覆盖,评估电磁场暴露时既可以通过测量进行,也可以通过计算进行。如果评估的区域计划建立新的射频电磁场源(即使存在其他在用的无线系统),那么评估该区域的电磁场暴露可以通过计算,或者通过测量和计算综合评估的方式进行。5.4辐射源数据的收集
收集关于射频辐射源的数据资料对于评估电磁场暴露非常有用。如果计划进行暴露评估,原则上不能没有射频辐射源的数据资料。如果没有关于射频辐射源的数据资料,测量会更加困难,测量结果也会不可靠。如果采用计算方式进行暴露评估,那么射频辐射源的数据资料是必须收集的。通常,关于射频辐射源的数据资料越多越详细,暴露评估也会越准确。本标准认为有意辐射设备发射天线的数据资料是最为重要的。
5.4.1测量方式所需数据
如果清楚被测辐射源的频率范围,即使不完全了解辐射源,只要测量设备的可用频率范围完全覆盖辐射源的频率范围,就可以完成常规的测量。如果用宽带设备(无选频功能)来进行测量,要求使用最严格的限值。了解辐射源的信息对所有情况的测量结果都是非常有用的,这可以让测量结果更加的准确可靠。
以下数据对测量非常有用(对于任一辐射源)。(1)测量频段:要求测量探棒可以覆盖所需测量的频段:(2)与发射天线的距离:需要确定每个测量频段的场强区域:(3)ERP的最大值:需要估计测量设备的动态范围和预期的测量值:(4)在测量时天线是否处于最大发射功率状态。(5)调制特性:无其是间性或者连续性的脉冲。通常这些信息可以从待测发射系统的资料中获得,有的信息能在测试现场获得(与发射天线的距离、9
