GB/T 38605-2020.Emergency guidance systems-Graphical symbols for evacuation and shelter.
1范围
GB/T 38605界定了应急导向系统中疏散掩蔽方面的公共信息图形符号(以下简称图形符号),给出了图形符号的含义及说明,并规定了图形符号的应用要求。
GB/T 38605适用于应急避难场所、疏散区域、人员掩蔽工程等应急场所,具体用于应急导向系统中位置标志、导向标志、信息索引标志、平面示意图、街区导向图、便携印刷品及其他信息载体中的导向要素的设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2893.1图形符号安全色和安全标志第1部分:安全标志和安全标记的设计原则
GB/T 10001(所有部分)公共信息图形符号
GB/T 15565图形符号术语
GB/T 16900.2图形符号表示规则 第 2部分:理解度测试方法
GB/T 16900.3图形符号表示规则 第 3部分:感知性测试方法
GB/T 16903标志用图形符号表示规则公共信息图形符号的设计原则
GB/T 20501(所有部分)公共信息导向系统 导向 要素的设计原则与要求
3术语和定 义
GB/T 15565界定的术语和定义适用于本文件。
4图形符号
图形符号及其含义和说明见表1。
5应用
5.1 本标准应与GB/T 10001、1和GB/T 10001.9配合使用。应用时，如还需使用其他图形符号,应从GB/T 10001的其余部分中选取。
5.2 如需设计新的图形符号,应按照GB/T 16903 的要求进行设计，并宜按照GB/T 16900.2 和GB/T 16900.3的规定进行测试。
5.3 表1图形符号栏中的角标不构成图形符号的组成部分,仅为界定符号区域的依据。在设计导向要素时,应对表1中的图形符号(包括角标)进行等比例放大或缩小,并以角标为依据确定图形符号的位置,角标最终不应出现在各类导向要素中。

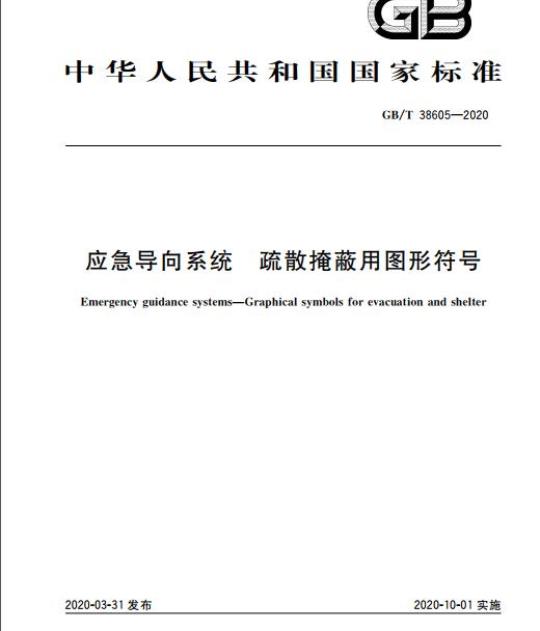

ICS 01.080.10
中华人民共和国国家标准
GB/T38605—2020
应急导向系统
疏散掩蔽用图形符号
Emergency guidance systems-Graphical symbols for evacuation and shelter2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会
2020-10-01实施
本标准按照GB/T1.1-2009给出的规则起草。本标准由全国图形符号标准化技术委员会（SAC/TC59）提出并归口。GB/T38605—2020
本标准起草单位：中国标准化研究院、北京市人民防空办公室、中国地震灾害防御中心、中国人民大学、中国石化工程建设有限公司。本标准主要起草人：张亮、白殿一、赵德海、安姚舜、黎益仕、齐青、陈永权、邹传瑜。1
1范围
应急导向系统
疏散掩蔽用图形符号
GB/T38605—2020
本标准界定了应急导向系统中疏散掩蔽方面的公共信息图形符号（以下简称图形符号），给出了图形符号的含义及说明，并规定了图形符号的应用要求。本标准适用于应急避难场所、疏散区域、人员掩蔽工程等应急场所，具体用于应急导向系统中位置标志、导向标志、信息索引标志、平面示意图、街区导向图、便携印刷品及其他信息载体中的导向要素的设计。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2893.1图形符号：安全色和安全标志第1部分：安全标志和安全标记的设计原则GB/T10001（所有部分）公共信息图形符号GB/T15565图形符号术语
GB/T16900.2图形符号表示规则第2部分：理解度测试方法GB/T16900.3图形符号表示规则第3部分：感知性测试方法GB/T16903标志用图形符号表示规则公共信息图形符号的设计原则GB/T20501（所有部分）公共信息导向系统导向要素的设计原则与要求术语和定义
GB/T15565界定的术语和定义适用于本文件4图形符号
图形符号及其含义和说明见表1。5应用
5.1本标准应与GB/T10001.1和GB/T10001.9配合使用。应用时，如还需使用其他图形符号，应从GB/T10001的其余部分中选取。
5.2如需设计新的图形符号，应按照GB/T16903的要求进行设计，并宜按照GB/T16900.2和GB/T16900.3的规定进行测试，
5.3表1图形符号栏中的角标不构成图形符号的组成部分，仅为界定符号区域的依据。在设计导向要素时，应对表1中的图形符号（包括角标）进行等比例放大或缩小，并以角标为依据确定图形符号的位置，角标最终不应出现在各类导向要系中5.4在使用本标准界定的图形符号形成标志或导向要素时，应遵守GB/T2893.1和GB/T20501（所有1
GB/T38605—2020
部分）的规定
5.5应根据实际场景的方位情况或与之组合使用的方向符号所指的方向，使用表1中的图形符号或其镜像图形符号。
5.6表1中给出的含义仅为图形符号的广义概念。应用时可根据所要表达的具体对象给出相应的名称，如含义为“集结”的图形符号可给出“集结点”“集结区”等具体名称，同时英文亦应根据具体的中文名称作相应的调整。
表1图形符号
图形符号
应急避难场所
Emergency Shelter
AssemblyPoint免费标准bzxz.net
Command
表示灾害发生时，供人员疏散的室外场所，如疏散场所、应急避难场所等
应用中根据疏散的方向选择使用本图形符号或其镜像符号
表示人员临时集中的场所，如集结点、集结区等
表示承担组织指挥任务的人员的工作场所，如指挥部、指挥室等
图形符号
表1（续）
应急篷宿
EmergencyShelter
应急停车
EmergencyParking
应急供电
EmergencyPowerSupply
应急物资储备
Emergency Storage Facility
GB/T38605—2020
表示用于搭建帐篷、板房，供人们临时居住的场所，如应急蓬宿区等
表示应急车辆（工程救险车、救护车、警车等）停放的场所，如应急停车场、应急停车处等
表示应急供电的场所或设施，如应急供电处等
表示储备应急物资的场所，如物资库等3
GB/T38605—2020
图形符号
表1（续）
物资发放
Material Distribution
Shelter
应急封堵
Emergency Plugging
Decontamination
表示发放物资的场所，如物资发放点、物资发放处等
表示人员掩蔽工程中，供人员掩蔽的室内场所，如掩蔽区、掩蔽室等
表示临时封堵的场所或位置，如应急封堵处等
表示受染人员消除全身有害物的场所，如洗消间等
图形符号
表1（续）
Filter
进风机
IntakeFan
排风机
Exhaust Fan
密闭门
AirtightDoor
GB/T38605—2020
表示装有通风滤毒设备的场所，如滤毒室等表示装有进风机的场所，如进风机房等表示装有排风机的场所，如排风机房等表示密闭门所在的位置
GB/T38605—2020
图形符号
表1（续）
防护密闭门
Protective Airtight Door
WaterTank
表示防护密闭门所在的位置
表示放置水箱的场所，如水箱间等含义
防护密闭门
进风机
密闭门
排风机
物资发放
应急避难场所
应急封堵
应急供电
应急篷宿
应急停车
应急物资储备
图形符号
GB/T38605—2020
GB/T38605—2020
英文对应词
AirtightDoor
Assembly Point
Command ....
Decontamination
EmergencyParking
Emergency Plugging
EmergencyPower Supply
EmergencyShelter
EmergencyShelter
Emergency Storage Facility
ExhaustFan
Filter
IntakeFan
Material Distribution
Protective Airtight Door
Shelter
Water Tank
