YD/T 3074-2016.Interworking technical requirements and test methods for frequency synchronization based on packet network.
1范围
YD/T 3074规定了基于分组传送网络的频率同步互通技术要求和相应的测试方法。
YD/T 3074适用于分组网络环境下的PTN、POTN、PON等各种分组设备以及需要与分组网络进行互通的SDH、MSTP、OTN等其他设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
数字网系列比特率电接口特性
YD/T 1267- 2003基于SDH传送网的频率同步技术要求
YD/T 2397-2012分组传送网(PTN)设备技术要求
YD/T 2551-2013基于分组网络的频率同步网技术要求
分组增强型光传送网网络总体技术要求
ITU-T G.8263基于包的设备时钟定时特性(Timing characteristics of packet-based equipment clocks)
IEEE 802.3 IEEE 以太网标准(IEEE Standard for Ethernet)
3缩略语
下列缩略语适用于本文件:
CES                           Circuit Emulation Service                     电路仿真业务
EEC                  Synchronous Ethernet Equipment Clock      同步以太设备时钟
ESMC        Ethernet Synchronization Messaging Channel   以太网同步消息通道
FE                             Fast Ethernet                                        快速以太网

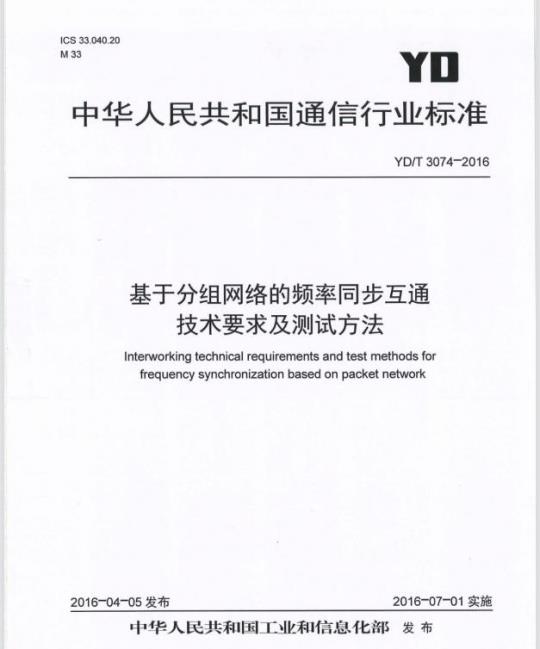

标准图片预览






标准内容

ICS33.040.20
中华人民共和国通信行业标准
YD/T3074-2016
基于分组网络的频率同步互通
技术要求及测试方法
Interworkingtechnicalreguirements and testmethodsforfrequencysynchronizationbasedonpacketnetwork2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件
缩略语
基于分组网络的频率同步互通场景4
EEC与EEC之间频率同步互通技术要求5
6EEC与SEC之间频率同步互通要求·PEC与PEC之间频率同步互通技术要求8EEC与OTN之间频率同步互通技术要求9EEC与EEC之间频率同步互通测试方法10EEC与SEC之间频率同步互通测试方法11PEC与PEC之间频率同步互通测试方法12EEC与OTN之间频率同步互通测试方法次
YD/T3074-2016
YD/T3074-2016
本标准按照GB/T1.1-2009给出的规则起草。本标准是在参考YD/T1267-2003《基于SDH传送网的频率同步技术要求》、YD/T2374-2011《分组传送网(PTN)总体技术要求》、YD/T2551-2013《基于分组网络的频率同步网技术要求》、YD/T2397-2012《分组传送网(PTN)设备技术要求》、IEEE802.3《IEEE以太网标准》等国内外相关标准的基础上,结合我国运营商网络对基于分组网络的频率同步互通的具体需求制定而成。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:中国信息通信研究院、上海贝尔股份有限公司、中国移动通信集团公司、华为技术有限公司、中兴通讯股份有限公司、武汉邮电科学研究院。本标准主要起草人:胡昌军、汪建华、徐勇放、吕博、潘峰、朱浩、韩柳燕、刘颂、罗彬
陈恩。
YD/T3074-2016
基于分组网络的频率同步互通技术要求及测试方法本标准规定了基于分组传送网络的频率同步互通技术要求和相应的测试方法。本标准适用于分组网络环境下的PTN、POTN、PON等各种分组设备以及需要与分组网络进行互通的SDH、MSTP、OTN等其他设备。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。数字网系列比特率电接口特性
YD/T1267-2003基于SDH传送网的频率同步技术要求YD/T2397-2012分组传送网(PTN)设备技术要求YD/T2551-2013基于分组网络的频率同步网技术要求分组增强型光传送网网络总体技术要求ITU-TG.8263基于包的设备时钟定时特性(Timingcharacteristicsofpacket-basedequipmentclocks)IEEE802.3IEEE以太网标准(IEEEStandardforEthernet)3
缩略语
下列缩略语适用于本文件:
Circuit Emulation Service
SynchronousEthernetEquipmentClockEthernetSynchronizationMessagingChannelFast Ethernet
Gigabit Ethernet
General Frame Procedure
Generic Mapping Procedure
Multi-Protocol Label Switch
Multi Service Transport PlatformNetworkElement
Network Network Interface
Optical ChannelData Unit
Optical Transport Network
Packet based Equipment ClockPacket Network Timing
电路仿真业务
同步以太设备时钟
以太网同步消息通道
快速以太网
吉比特以太网
通用成顿规程
通用映射规程
多协议标签交换
多业务传送平台
网络-网络接口
光通路数据单元
光传送网
基于分组的设备时钟
分组网络定时
YD/T3074-2016
Passive Optical Network
PacketOpticalTransportNetworkPacket Transport Network
Precision TimeProtocol
Synchronous Digital HierarchySDH Equipment Clock
Synchronization Status MessageSTM-N
Synchronous Transfer ModuleNTDM
Time Division Multiplexing
基于分组网络的频率同步互通场景无源光网络
分组光传送网
分组传送网
精确时间协议
同步数字体系
SDH设备时钟
同步状态信息
同步传输模块N
时分复用
频率同步互通与时钟设备类型密切相关,在分组网络环境下,涉及频率同步互通的设备类型包括PTN、POTN、PON等各种分组设备以及需要与分组网络进行互通的SDH、MSTP、OTN等其他设备,可能涉及的时钟设备类型包括EEC、SEC、PEC、混合时钟类型等,其中混合时钟类型是指某些设备可能存在纯透传和逐点处理的时钟方式,如OTN设备。本标准涉及的PEC时钟,是指基于PTP报文端到端恢复频率同步的时钟,其相关性能要求应符合ITU-TG.8263的要求。wwW.bzxz.Net
时钟类型与设备类型的对应关系见表1。表1时钟类型与设备类型之间对应关系序号
时钟类型
混合时钟类型
设备类型
SDH、MSTP
PTN、POTN、PON
PTN、POTN
为描述方便,文中部分地方以“SEC”表示“采用SEC时钟的设备”
为描述方便,文中部分地方以“EEC”表示“采用EEC时钟的设备”
为描述方便,文中部分地方以“PEC”表示“采用PEC时钟的设备”
根据互通设备的时钟类型不同,基于分组网络的频率同步互通主要包括下述四种互通场景:a)采用EEC时钟的设备与采用EEC时钟的设备之间(简称EEC与EEC之间\)的频率同步互通:b)采用EEC时钟的设备与采用SEC时钟的设备之间(简称“EEC与SEC之间”)的频率同步互通:c)采用PEC时钟的设备与采用PEC时钟的设备之间(简称\PEC与PEC之间\)的频率同步互通;d)采用EEC时钟的设备与采用混合时钟类型的设备之间的频率同步互通。目前采用混合时钟类型的设备主要指OTN设备,为了描述方便,该场景后面主要针对采用EEC时钟的设备与OTN设备之间(简称EEC与OTN之间)的频率同步互通要求进行规范,其他采用混合类型时钟的设备可以参考。在每种互通场景中,频率同步互通均包括两个方面,一是同步接口的互通,二是业务接口的同步互通,如图1所示。前者可以实现同步信号跨域的传送,可以用于组织同步网定时链路:后者只是用于业务自身定时的恢复,主要为了满足业务的同步需求,原则上不用于进行同步网定时信号的传送。2
混合时钟
同步接口
分组网络中频率同步互通场景
EEC与EEC之间频率同步互通技术要求5.1总体要求
同步接口
YD/T3074-2016
混合时钟
对于EEC与EEC之间的频率同步互通,同步接口互通类型主要包括基于同步以太网的频率同步互通、基于STM-N的频率同步互通、基于外定时的频率同步互通,业务接口频率同步互通主要指CES业务的同步互通,见表2。
表2EEC与EEC之间频率同步互通类型汇总序号
互通分类
同步接口互通
业务接口频率同步互通
互通类型
基于同步以太网的频率同步互通基于STM-N的频率同步互通
基于外定时的频率同步互通
CES业务接口的同步互通
基于同步以太接口的频率同步互通要求5.2
EEC与EEC之间基于以太网接口实现频率同步互通时,应符合以下要求:互通要求
a)互通以太网接口类型包括FE光口、FE电口、GE光口、GE电口、10GE光口、40GE、100GE等,以太网接口物理层应符合IEEE802.3规范,以保证互通正常;b)互通双方的时钟功能结构应符合YD/T2551-2013中11.2.2.1的规定;c)EEC与EEC之间的以太网接口物理层同步应支持SSM的互通,其SSM功能和承载SSM的ESMC报文信息格式应符合YD/T2551-2013中11.2.2.2的规定;d)基于同步以太接口进行互通的设备应支持从以太网的物理层数据码流提取时钟信号,作为频率同步参考:
e)EEC与EEC之间基于同步以太互通的频率同步性能应满足YD/T2397-2012的11.2.4小节的要求。
基于STM-N接口的频率同步互通要求(可选)5.3
EEC与EEC之间基于STM-N接口实现频率同步互通时,应符合以下要求:a)互通双方的时钟功能结构均应符合YD/T2551-2013中11.2.2.1的规定:b)EEC与EEC之间的STM-N接口物理层同步应支持SSM的互通,SSM功能应符合YD/T2551-2013中10.3节的规定:
YD/T3074-2016
c)EEC与EEC之间采用STM-N接口互通时,应支持从STM-N接口的物理层数据码流提取时钟,作为频率同步信号:
d)EEC与EEC之间基于STM-N接口的频率同步互通性能应满足YD/T2397-2012的11.2.4小节的要求。
5.4基于外定时接口的频率同步互通要求EEC与EEC之间基于外定时接口进行频率同步互通时,应符合以下要求:a)互通双方的时钟功能结构均应符合YD/T2551-2013中11.2.2.1的规定:b)互通的外定时接口可以是2.048Mbit/s或2.048MHz,其物理电气特性应符合GB/T7611-2001第5章的规定,其中2.048Mbit/s的顿结构应符合GB/T7611-2001第6章的规定c)EEC与EEC之间的外定时接口若为2.048Mbit/s时,应支持SSM的互通,SSM功能均应符合YD/T1267-2003中10.3节的规定:d)EEC与EEC之间基于外定时接口的频率同步互通性能应满足YD/T2397-2012的11.2.4小节的要求。
5.5CES业务互通频率同步要求
EEC与EEC之间CES业务进行互通时,在频率同步方面应符合以下要求:a)EEC与EEC之间CES业务互通的频率同步功能应符合YD/T2397-2012的11.4.1小节的规定:在网络同步、自适应和差分等几种CES业务的同步方式中,应支持网络同步和自适应方式的同步互通,对于基于差分方式的同步互通不作要求。b)EEC与EEC之间CES业务互通的频率同步性能应满足YD/T2397-2012的11.4.2小节的要求。6EEC与SEC之间频率同步互通要求6.1总体要求
对于EEC与SEC之间的频率同步互通,同步接口互通类型主要包括基于STM-N的频率同步互通、基于外定时的频率同步互通,业务接口频率同步互通主要指TDM业务的同步互通,见表3。表3EEC与SEC之间频率同步互通类型汇总序号
互通分类
同步接口互通
业务接口频率同步互通
互通类型
基于STM-N的频率同步互通
基于外定时的频率同步互通
TDM业务接口的同步互通
6.2基于STM-N接口的频率同步互通要求当EEC与SEC之间基于STM-N接口进行频率同步互通时,应符合以下要求:互通要求
a)EEC侧设备时钟功能结构均应符合YD/T2551-2013中11.2.2.1的规定,SEC侧设备时钟功能结构均应符合YD/T1267-2003中10.2节的规定;b)EEC侧设备采用电路仿真方式实现对STM-N信号的承载,其频率同步功能应符合YD/T2397-2012的11.4.1小节的规定:c)原则上SEC侧设备不应从来自EEC侧设备的STM-N信号获取同步参考信号,EEC侧设备可以从来自SEC侧设备的STM-N信号获取同步参考信号,同步性能应满足YD/T2397-2012的11.2.4小节的要求。
6.3基于外定时接口的频率同步互通要求EEC与SEC之间基于外定时接口进行频率同步互通时,应符合以下要求YD/T3074-2016
a)EEC侧设备的时钟功能结构均应符合YD/T2551-2013中11.2.2.1的规定,SEC侧设备时钟功能结构应符合YD/T1267-2003中10.2节的规定:b)互通的外定时接口可以是2.048Mbit/s或2.048MHz,其物理电气特性均应符合GB/T7611-2001第5章的规定,其中2.048Mbit/s的顿结构应符合GB/T7611-2001第6章的规定:c)EEC与SEC之间的外定时接口若为2.048Mbit/s时,应支持SSM的互通,SSM功能应符合YD/T1267-2003中10.3节的规定:
d)EEC与SEC之间基于外定时接口的频率同步互通性能应满足YD/T2397-2012的11.2.4小节的要求。
6.4TDM业务互通频率同步要求
EEC与SEC之间TDM业务进行互通时,其频率同步应符合以下要求:a)EEC侧设备采用电路仿真方式实现对TDM业务的承载,其频率同步功能应符合YD/T2397-2012的11.4.1小节的规定:
b)EEC与SEC之间TDM业务互通的频率同步性能应满足YD/T2397-2012的11.4.2小节的要求。PEC与PEC之间频率同步互通技术要求7
7.1概述
PEC与PEC之间的频率同步接口互通主要是指基于报文恢复频率进行互通,业务接口频率同步互通主要指CES业务的同步互通,见表4。表4PEC与PEC之间频率同步互通类型汇总序号
互通分类
同步接口互通
业务接口频率同步互通
7.2基于报文恢复频率的同步互通要求互通类型
基于报文恢复频率的同步互通
CES业务接口的同步互通
PEC与PEC之间通过报文恢复频率实现同步互通时,应符合以下要求:互通要求
a)互通以太网接口类型包括FE光口、FE电口、GE光口、GE电口、10GE光口、40GE、100GE等,以太网接口的前导码字段、顿结构等应符合IEEE802.3规范,以保证互通正常:b)PEC与PEC之间基于报文恢复频率的功能应符合YD/T2551-2013中11.2.3小节的规定,互通设备可支持基于PTP报文恢复频率,作为同步参考信号:c)PEC与PEC之间基于报文恢复频率进行同步互通时应支持SSM的互通,互通双方的SSM功能应符合YD/T2551-2013中11.2.4小节的规定:d)PEC与PEC之间基于报文恢复频率进行同步互通的性能应满足YD/T2551-2013中11.2.2小节的要求。
7.3CES业务互通频率同步要求
PEC与PEC之间CES业务进行互通时,频率同步方面要求见5.5节。YD/T3074-2016
EEC与OTN之间频率同步互通技术要求8.1E
EEC与OTN频率同步互通方式
根据不同应用场景,结合OTN频率同步的实现方式,EEC与OTN之间存在下述三种频率互通方式一方式一:纯透传频率互通,EEC与基于透传方式的OTN进行互联。在这种方式下,OTN采用透传方式承载以太网线路信号,实现对频率同步信号的透明传送,如图2所示。一方式二:带内逐点处理频率互通,EEC与逐点同步方式的OTN进行互联。在这种方式下,OTN设备具有一个公共的时钟处理单元,对于来自外定时输入,各种以太网接口和其他接口的定时信号进行统一处理,然后通过OTN线路进行频率同步信号的传送,如图3所示。一方式三:带外逐点处理频率互通,EEC与带外逐点同步的OTN进行互联。在这种方式下,OTN设备具有一个公共的时钟处理单元,对于来自外定时输入,各种以太网接口和其他接口的定时信号进行统一处理,然后通过OSC通道进行频率同步信号的传送,如图4所示。个GE
外定时
以太肉
STM-N等!
其他接口工
OTN网元
时钟一
OTN网络
OTN网元
图2EEC与OTN频率同步互通方式-OTN线路
OTN网元
OTN线路+
OTN网络
OTN线路
时选择器
OTN网元
外定时
以太网
STM-N等
其他接口
内部定时流
