YD/T 3235-2017

基本信息

标准号: YD/T 3235-2017

中文名称:具有双栈内容交换功能的以太网交换机测试方法

标准类别:通信行业标准(YD)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:3864020

相关标签: 具有 双栈 内容 交换 功能 以太网交换机 测试方法

标准分类号

关联标准

出版信息

相关单位信息

标准简介

YD/T 3235-2017.Test method for content switch supporting IPv4/IPv6.
1范围
YD/T 3235规定了具有内容交换功能的以太网交换机支持IPv4和IPv6双协议栈的测试方法,包括设备常规测试、接口测试、二层功能测试、IP和路由协议测试、双栈内容交换功能测试、网络安全功能测试、性能测试、网络管理功能测试、操作维护测试以及可靠性测试等。
YD/T 3235适用于具有双栈内容交换功能的以太网交换机或者集成了双栈内容交换功能的网络设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
YD/T 965-1998电信终端设备的安全要求和试验方法
YD/T 1287-2013 具有路由功能的以太网交换机测试方法
YD/T 1455-2014 IPv6网络设备测试方法核心路由器
YD/T 1941-2009 具有内容交换功能的以太网交换机设备测试方法
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
内容交换 content switch
从传输层到应用层的交换,能够根据传输层到应用层的内容,或者特定信息进行转发、负载均衡和今话保持。
3.1.2
健康检查 health check
对服务器的硬件、软件、网络和服务的探测,以避免某--台或者某些服务器发生故障,造成某些用户连接中断。
3.1.3
负载均衡 load balance
使大量的业务访问在不同服务期间进行分配,保证低性能的服务器不会成为系统的瓶颈,同时使高性能服务器的能力得到充分利用。包括本地服务器群负载均衡和广域网使用的全局负载均衡。

标准图片预览






标准内容

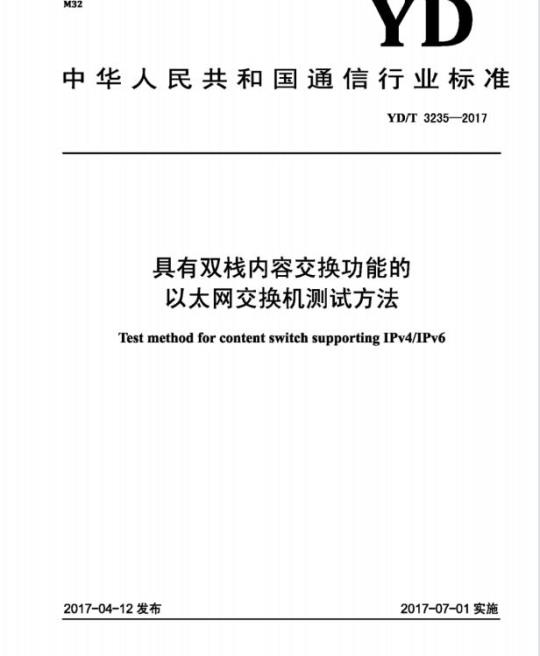

ICS33.040.40
中华人民共和国通信行业标准
YD/T3235—2017
具有双栈内容交换功能的
以太网交换机测试方法
Test method for content switch supporting IPv4/IPv62017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施
1范围。
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语.
4设备常规测试
4.1设备外观及附件检验
4.2电气安全检验
4.3供电测试.
环境测试
接口测试,
5.110/100M以太网接口测试(可选)千兆以太网接口测试
5.3万兆以太网接口测试
5.440G以太网接口测试(可选)5.5100G以太网接口测试(可选)二层功能测试
VLAN测试
6.2生成树功能测试.
链路捆绑功能测试!
7IP和路由协议测试
7.1IPv4协议测试,
7.2IPv6协议测试
TCP和UDP协议测试
7.4RIPv1/v2和OSPFv2协议测试(可选)7.5RIPng和OSPFv3协议测试(可选)8
双栈内容交换功能测试,
健康检查测试
8.2负载均衡测试
8.3会话保持测试
8.4扩展功能测试(可选)
9网络安全功能测试
YD/T3235—2017
YD/T3235—2017
10性能测试
四层性能测试
10.2七层性能测试
10.3长时间稳定性测试
11网络管理功能测试.
网管功能测试..
SNMPv1/v2协议测试
11.3SNMPv3协议测试
11.4通用Trap测试
11.5SSH安全登录测试
11.6计费管理测试
12操作维护测试..
日志测试
12.2统计查询和报表功能测试
12.3人机界面测试
12.4操作员维护管理测试
12.5终端管理测试
12.6安全管理测试..
13可靠性测试
13.1设备启动时间测试
13.2双机热备功能测试
13.3双机热备中的会话同步功能测试13.4热插拔可靠性测试(可选)双机情况下在线升级测试,
YD/T3235—2017
本标准是具有内容交换的以太网交换设备系列标准之一。该系列标准的结构和名称如下:YD/T1691《具有内容交换功能的以太网交换机设备技术要求》;YD/T1941《具有内容交换功能的以太网交换机设备测试方法》;一《具有双栈内容交换功能的以太网交换机设备技术要求》;《具有双栈内容交换功能的以太网交换机设备测试方法》。本标准按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位:中国信息通信研究院、中国移动通信集团有限公司、江苏省邮电规划设计院有限责任公司。
本标准主要起草人:张宇华、杨天乐、马琼芳、顾戎、房磊、季智红、王健、马可、刘佳。III
1范围
YD/T32352017
具有双栈内容交换功能的以太网交换机测试方法本标准规定了具有内容交换功能的以太网交换机支持IPv4和IPv6双协议栈的测试方法,包括设备常规测试、接口测试、二层功能测试、IP和路由协议测试、双栈内容交换功能测试、网络安全功能测试、性能测试、网络管理功能测试、操作维护测试以及可靠性测试等本标准适用于具有双栈内容交换功能的以太网交换机或者集成了双栈内容交换功能的网络设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。YD/T965—1998电信终端设备的安全要求和试验方法YD/T1287—2013具有路由功能的以太网交换机测试方法YD/T1455—2014IPv6网络设备测试方法核心路由器YD/T1941一2009具有内容交换功能的以太网交换机设备测试方法3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
contentswitch
内容交换
从传输层到应用层的交换,能够根据传输层到应用层的内容,或者特定信息进行转发、负载均衡和会话保持。
健康检查healthcheck
对服务器的硬件、软件、网络和服务的探测,以避免某一台或者某些服务器发生故障,造成某些用户连接中断。
YD/T32352017
负载均衡loadbalance
使大量的业务访问在不同服务期间进行分配,保证低性能的服务器不会成为系统的瓶颈,同时使高性能服务器的能力得到充分利用。包括本地服务器群负载均衡和广域网使用的全局负载均衡。3.1.4
会话保持sessionpersistence
在一段时间内将同一客户的某一类型请求绑定至同一台服务器上,使得这一时间段中该客户端所有该类型请求均由同一服务器进行处理。3.1.5
虚拟IP地址virtualIPaddress
由IP地址和TCP/UDP应用的端口组成,代表一个地址,为用户的一个或多个目标服务器提供服务,具备提供服务端口转换功能,能够隐藏服务器的真实服务IP和端口号。用户通过虚拟IP地址访问网络服务时,请求报文到达DUT,DUT根据负载均衡算法从一组真实服务器中选出一台服务器,将报文的自标地址改写成选定服务器的地址,报文的自标端口改写成选定服务器的相应端口,最后将修改后的报文发送给选出的服务器。3.1.6
具有内容交换功能的以太网交换机contentswitchdevice具有四至七层交换能力的以太网交换机,能够根据数据流中的传输层至应用层的信息实现对数据流量的交换与分配,在运营商网络中一般位于用户接入点或缓存节点,以及IDC的出口处,用以完成负载均衡、会话保持,以及缓存重定向等功能,以合理分配网络带宽及服务器资源。3.1.7
具有双栈内容交换功能的以太网交换机contentswitchsupportingIPv4andIPv6同时具备IPv4和IPv6协议处理能力的具有内容交换功能的以太网交换机。3.2缩略语
下列缩略语适用于本文件。
认证、鉴权、计费
访问控制列表
边界网关协议
内容分发网络
域名服务
被测设备
文件传输协议
全局服务器负载均衡
Authentication Authorization AccountingAccess Control List
Border Gateway Protocol
Content Distribution NetworkDomain Name Service
Device Under Test
File Transfer Protocol
Global ServerLoad Balance
RADIUS
设备常规测试
超文本传输协议
网络控制消息协议
互联网数据中心
局域网
轻量级目录访问协议
管理信息库
网络地址翻译
开放最短路径优先协议
邮局协议
远端用户拨号认证
路由信息协议
快速生成树协议
实时传输协议
实时传输控制协议
会话发起协议
服务器负载均衡
简单邮件传输协议
简单网管协议
安全外壳
安全套接字
生成树协议
传输控制协议
用户数据报协议
统一资源定位符
虚拟IP地址
虚拟局域网
无线应用协议
4.1设备外观及附件检验
设备外观及附件检验见YD/T96—1998。4.2电气安全检验
Hypertext Transfer Protocol
Internet Control Message ProtocolInternet Data Center
Local Area Network
YD/T3235—2017
Lightweight Directory Access ProtocolManagement Information Base
Network Address Translation
Open Shortest PathFirst
Post Office Protocol
Remote Authentication Dial In User ServiceRoute Information Protocol
Rapid Spanning Tree ProtocolReal-time Transport ProtocolReal-time Transport Control ProtocolSession Initiation Protocol
Server Load Balancing
SimpleMail Transfer ProtocolSimple Network Management ProtocolSecure Shell
Secure Socket Layer
Spanning Tree Protocol
Transmission Control ProtocolUser Datagram Protocol
Uniform Resource Locator
Virtual IP Address
Virtual Local Area Network
Wireless Application Protocol电气安全检验见YD/T1287—2013中8.1。3
YD/T3235—2017
4.3供电测试
4.3.1整机功耗
整机功耗检验见YD/T1941—2009中13.1。4.3.2供电变化
供电变化检验见YD/T1941—2009中13.2。4.4环境测试
环境测试见YD/T1941—2009中第14章。5接口测试
5.110/100M以太网接口测试(可选5.1.110/100Base-T接口测试
10/100Base-T接口测试见YD/T1287—2013中4.1.1。5.2千兆以太网接口测试
5.2.11000Base-T接口测试
1000Base-T接口测试见YD/T1287—2013中4.1.4。21000Base-LX接口测试
1000Base-LX接口测试见YD/T1287—2013中4.1.25.2.31000Base-SX接口测试
1000Base-SX接口测试见YD/T1287—2013中4.1.35.3万兆以太网接口测试
万兆以太网接口测试见YD/T1287—2013中4.1.5。5.440G以太网接口测试(可选)40G以太网接口测试见YD/T1287—2013中4.1.65.5100G以太网接口测试(可选)100G以太网接口测试见YD/T1287—2013中4.1.74
6二层功能测试
6.1VLAN测试
6.1.1VLAN功能测试
VLAN功能测试见YD/T1941—2009中7.3.1。2VLAN协议测试
VLAN协议测试见YD/T1941—2009中7.3.2。生成树功能测试
生成树功能测试见YD/T1941—2009中7.4。6.3链路捆绑功能测试
链路捆绑功能测试见YD/T1941—2009中7.5。7IP和路由协议测试
7.1IPv4协议测试
YD/T3235—2017
ARP协议、IP协议、ICMP协议、IGMP协议测试见YD/T1287—2013中7.1~7.4。7.2IPv6协议测试bzxz.net
IPv6协议、邻居发现协议、路径MTU发现协议、ICMPv6协议、无状态地址自动配置协议、MLD协议测试见YD/T1455—20146.2~6.7。7.3TCP和UDP协议测试
TCP协议、UDP协议测试见YD/T1455—2014中6.9和6.87.4RIPv1/V2和OSPFv2协议测试(可选)RIPv1/v2协议、OSPFv2协议测试见YD/T1287—2013中7.9~7.10。7.5RIPng和OSPFv3协议测试(可选)RIPng协议、OSPFv3协议测试见YD/T1455—2014中7.2和7.35
YD/T3235—2017
双栈内容交换功能测试
健康检查测试
测试编号
测试项目:ICMP服务器健康检查测试目的:测试DUT使用ICMP的健康检查方法对服务器的健康检查,能否发现服务器的停机和网络中断等故障测试配置:
客户端
被测双栈内容交换设备
服务器
测试步骤:
1)配置DUT和后台服务器组工作正常,服务器提供Web服务并确认可以回应IPv4和IPv6的ICMP包:2)客户端有一定量的业务请求(大于1000TPS,TPS:每秒事务数):3)DUT配置IPv4和IPv6的ICMP健康检查,调整频率为每15秒检查一次,如果连续3次以上服务器没有回应或没有回应相关内容就确认其停止服务:4)对DUT和服务器之间的接口进行抓包:5)拔掉其中某一台服务器的网线,观察DUT的健康检查界面6)连接网线,观察DUT的健康检查界面判定原则:
1)抓包显示,DUT能够按照配置周期性发送IPv4和IPv6的ICMP检测报文:2)DUT支持IPv4和IPv6的ICMP服务器健康检查;3)步骤5)中,DUT发现服务器故障,记录发现服务器故障的时间,并将所有新发起的请求切换到其它业务服务器,记录相关数据:
4)步骤6)中,DUT发现服务器恢复,开始给其分配服务,记录发现服务器恢复的时间:5)发现服务器故障时间应小于15×3-45s,发现服务器故障恢复时间应小于15s测试编号2.
测试项目:基于服务的服务器健康检查测试目的:测试DUT使用基于服务的健康检查方法对服务器的健康检查,能否发现服务器的服务已经停止、停机、网络中断等故障
测试配置:同测试编号1
测试步骤:
YD/T32352017
1)DUT工作正常,后台服务器组(大于3)工作正常,提供Web服务并确认可以回应IPv4和IPv6的ICMP包;2)客户端有一定量的业务请求(大于1000TPS)3)服务器均提供http://<服务器IPv4:端口>/index.html的Web业务和http://<服务器IPv6:端口>/index.html的Web业务;
4)DUT配置基于服务的健康检查,调整频率为每15秒检查一次,如果连续3次以上服务器没有回应或没有回应相关内容就确认其停止服务:
5)对DUT和服务器之间的接口进行抓包;6)将服务器A(其中一台)的HTTP服务停止,观察DUT的健康检查界面7)恢复服务器A的HTTP服务,观察DUT的健康检查界面,记录发现服务器恢复的时间8)将服务器B(另一台)提供HTTP服务的路径变为http://<服务器IPy4:端口>/abc/index.html和http:/<服务器IPv6端>/abc/index.html:
9)将服务器B提供HTTP服务的路径恢复为http://<服务器IPv4:端口>/index.html和http://<服务器IPv6:端口>/index.html
判定原则:
1)抓包显示,DUT能够按照配置,周期性发送IPv4和IPv6的ICMP、get请求检查服务器健康状态2)DUT支持基于服务的健康检查:3)步骤6)中,DUT发现服务器A故障;4)步骤7)中,DUT发现服务器A恢复;5)步骤8)中,DUT发现服务器B故障:6)步骤9)中,DUT发现服务器B恢复:7)发现服务器故障时间应小于15×3=45s,发现服务器故障恢复时间应小于15s测试编号3.
测试项目:基于内容的服务器健康检查(HTTP)测试目的:测试DUT使用基于内容(HTTP)的健康检查方法对服务器的健康检查,能否发现服务器的服务已经停止、停机、网络中断等故障
测试配置:同测试编号
测试步骤:
1)DUT工作正常,后台服务器组(大于3)工作正常,提供Web服务并确认可以回应IPv4和IPv6的ICMP包:2)客户端有一定量的业务请求(大于1000TPS):3)服务器均提供http://<服务器IPv4:端口>/index.html的Web业务和http://<服务器IPv6:端口>/index.html的Web业务,并且页面上有“fryuolbg”字符串:4)DUT配置基于内容的健康检查,检测网页中如果含有“fryuolbg”字符串,则认为该服务器“健康”,否则反之;调整频率为每15秒检查一次,如果连续3次以上服务器没有回应或没有回应相关内容就确认其停止服务;5)对DUT和服务器之间的接口进行抓包;6)将服务器A(其中一台)的HTTP服务页面停止,观察DUT的健康检查界面:7)恢复服务器A的HTTP服务,观察DUT的健康检查界面,记录发现服务器恢复的时间:8)将服务器B(另一台)提供HTTP服务的页面内容中的“fryuolbg”变为“fryu-olbg”:9)将服务器B提供HTTP服务的页面内容中的“fryu-olbg”变为“fryuolbg123”:7
YD/T32352017
10)恢复服务器B提供HTTP服务的页面内容为“fryuolbg判定原则:
1)抓包显示,DUT能够按照配置,周期性发送IPv4和IPv6的ICMP、get请求检查服务器健康状态:2)DUT支持基于内容的健康检查:3)步骤6)中,DUT发现服务器A故障;4)步骤7)中,DUT发现服务器A正常:5)步骤8)中,DUT发现服务器B故障:6)步骤9)中,DUT发现服务器B正常:7)步骤10)中,DUT发现服务器B正常:8)发现服务器故障时间应小于15×3=45s,发现服务器故障恢复时间应小于15s测试编号4.
测试项目:基于内容的服务器健康检查(DNS)测试目的:测试DUT使用基于内容(DNS)的健康检查方法对服务器的健康检查,能否发现服务器的服务已经停止、停机、网络中断等故障
测试配置:同测试编号
测试步骤:
1)DUT工作正常,后台服务器组(大于3)工作正常,提供DNS解析服务并确认可以回应IPv4和IPv6的ICMP包:
2)客户端有一定量的业务请求(大于1000QPS,QPS=每秒查询数);3)后台DNS服务器上配置,将aaa.com解析A记录为“10.10.10.10”,AAAA记录为“2014::2015”:4)DUT配置基于内容的健康检查,检测aaa.c0m的解析结果是否为“10.10.10.10”和“2014::2015”,如果是,则认为该服务器“健康”,否则反之:调整频率为每15秒检查一次,如果连续3次以上服务器没有回应或没有回应相关内容就确认其停正服务:5)对DUT和服务器之间的接口进行抓包:6)将服务器A(其中一台)的DNS服务停止,观察DUT的健康检查界面:7)恢复服务器A的DNS服务,观察DUT的健康检查界面,记录发现服务器恢复的时间:8)将服务器B(另一台)提供DNS服务中的wwW.aaa.com解析地址变为“10.10.10.100”和“2014::2016”;9)将服务器B提供DNS服务中的aaa.com记录删除。10)恢复服务器B中aaa.com记录,解析地址还原为“10.10.10.10”和“2014::2015”判定原则:
1)抓包显示,DUT能够按照配置,周期性发送IPv4和IPv6的ICMP、DNS请求检测报文2)DUT支持基于内容的健康检查:3)步骤6)中,DUT发现服务器A故障;4)步骤7)中,DUT发现服务器A正常:5)步骤8)中,DUT发现服务器B故障:6)步骤9)中,DUT发现服务器B故障;7)步骤10)中,DUT发现服务器B正常:8)发现服务器故障时间应小于15×3=45s,发现服务器故障恢复时间应小于15s8
